Назначение упругой втулочно-пальцевой муфты - передача крутящего момента от одного вала к другому с компенсацией несоосности и гашением вибраций. При включении муфты пальцы одного вала входят в зацепление с втулкой другого вала, образуя гибкое соединение. Эластичность втулки позволяет ей поглощать удары, угловые смещения и осевые перемещения между валами, защищая соединяемое оборудование и снижая его износ.

Данный тип муфт широко используется в различных областях, где требуется передача умеренного крутящего момента, например, в насосах, компрессорах, конвейерных системах и промышленном оборудовании. Ее конструкция обеспечивает простоту монтажа и обслуживания, а также определенную степень защиты от перегрузок. Гибкость и упругость муфты "втулка-палец" делают ее эффективным решением для применения в условиях, когда неизбежны перекосы и вибрации.

Заказать муфту МУВП

Втулочно-пальцевая муфта это

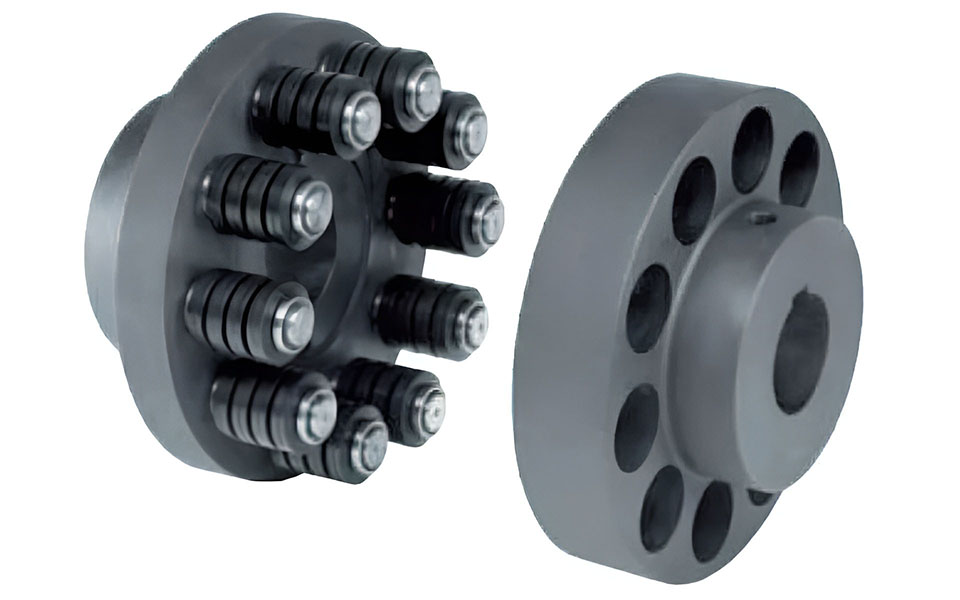

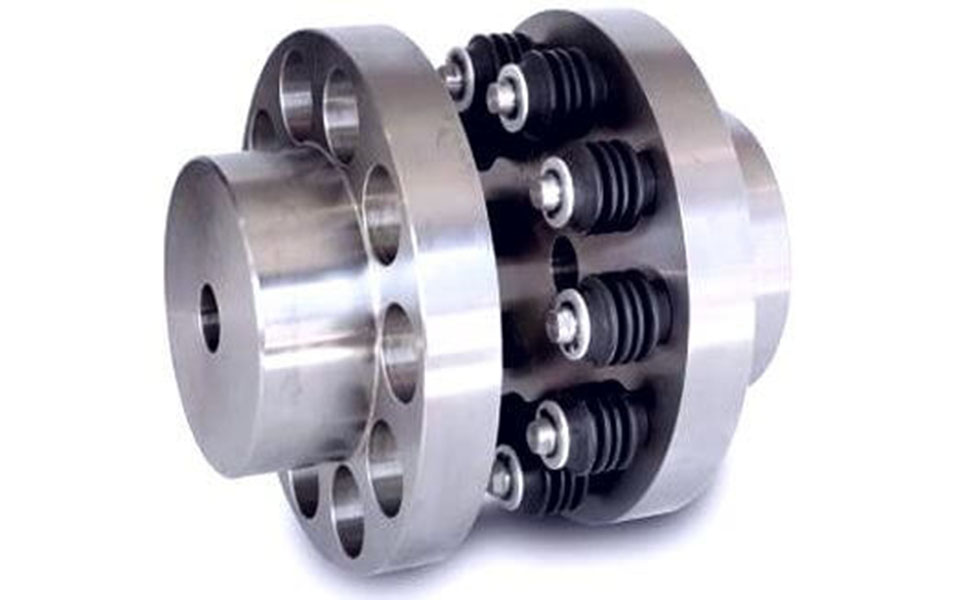

Муфта упругая втулочно-пальцевая (МУВП) - это тип гибкой муфты, используемой для соединения двух вращающихся валов с возможностью углового смещения и поглощения ударов и вибраций. Она состоит из цилиндрической втулки и набора параллельных гибких пальцев. Втулка обычно устанавливается на одном валу, а пальцы крепятся на другом. Пальцы входят в соответствующие пазы или углубления во втулке, образуя гибкое соединение.

Пальцы муфты сконструированы таким образом, чтобы обеспечивать радиальную гибкость и учитывать угловое смещение валов. Такая гибкость достигается за счет геометрической формы и расположения пальцев, что позволяет им изгибаться при вращении валов. Гибкость пальцев позволяет им поглощать и гасить удары, вибрацию и незначительные перекосы, защищая соединенные механизмы и снижая нагрузку на валы.

Сопрягаемые поверхности втулки и пальцев втулочно-пальцевой муфты могут быть гладкими или иметь специальный профиль для улучшения передачи крутящего момента и снижения износа. В некоторых случаях для минимизации трения и увеличения срока службы муфты может применяться смазка. Втулочно-пальцевые муфты широко применяются в различных отраслях промышленности, включая системы передачи энергии, насосы, компрессоры и моторное оборудование, где они обеспечивают надежное и гибкое соединение валов, а также компенсацию несоосности и виброизоляцию.

Муфты упругие пальцевые: область применения

Муфта втулочно-пальцевая находит применение в различных отраслях промышленности, где требуется передача момента силы вращения между вращающимися валами, такими как:

Область применения	Описание
Системы передачи энергии	Втулочно-пальцевые муфты широко используются в системах передачи энергии, в том числе в машинах с электродвигателями, генераторах и насосах. Эти муфты эффективно передают момент тяги с ведущего вала на ведомый, обеспечивая передачу энергии и вращение оборудования и систем.
Станки	В станках, таких как токарные, фрезерные и обрабатывающие центры, втулочно-пальцевые муфты используются для соединения валов двигателя или мотора со шпинделем. Муфта обеспечивает надежное и прочное соединение, позволяющее передавать момент силы вращения и компенсировать несоосность, возникающую из-за вибраций или незначительных отклонений положения.
Конвейерные системы	В конвейерных системах часто используются втулочно-пальцевые муфты для соединения приводных устройств с валами конвейеров, обеспечивая эффективную передачу мощности на различных участках конвейера. Эти муфты выдерживают большие нагрузки и момент вращения, что позволяет использовать их в конвейерах большой грузоподъемности, применяемых в таких отраслях, как производство, горнодобывающая промышленность и логистика.
Насосы, компрессоры и вентиляторы	Муфты с втулочно-пальцевыми соединениями используются в насосах, компрессорах и вентиляторах для соединения валов двигателя или мотора с рабочими колесами или вращающимися элементами. Муфта облегчает передачу момента силы вращения, обеспечивая эффективную работу этих роторных машин, и в то же время учитывает незначительное смещение, которое может возникнуть вследствие теплового расширения или вибрации.
Морское применение	Втулочно-пальцевые муфты используются в судовых силовых установках для соединения гребного вала судна с двигателем или мотором. Эти муфты выдерживают высокие требования к крутящему моменту в судовых силовых установках и обеспечивают плавную передачу мощности, позволяя судну эффективно двигаться по воде.
Энергетика	В энергетике, например, в турбинах и генераторах, муфты с втулочно-пальцевыми соединениями используются для передачи кинематического момента от вала турбины или генератора к приводимой нагрузке, например, электрогенератору или механической приводной системе. Эти муфты обеспечивают надежную передачу мощности, компенсируя несоосность, вызванную тепловым расширением или другими факторами.

Заказать муфту пальцевую

Упругие втулочно пальцевые муфты: типы

Существует несколько типов втулочно-пальцевых муфт, которые обладают различными характеристиками и возможностями:

Тип муфты	Описание
Муфта с прямым штифтом	Этот тип муфты состоит из прямого цилиндрического штифта, который устанавливается в соответствующие отверстия или пазы в гильзе. Штифт подвергается прецизионной обработке для обеспечения плотного и точного прилегания к втулке. Муфты с прямыми штифтами имеют простую конструкцию и подходят для применения в системах с умеренным крутящим моментом.
Коническая штифтовая муфта	Муфта с коническим штифтом имеет конический штифт, который устанавливается в соответствующие конические отверстия или пазы в гильзе. Конусность штифта обеспечивает его самоторможение при установке во втулку, что повышает вращающий момент и устойчивость к осевому проскальзыванию. Муфты с коническим штифтом обычно используются в тяжелых условиях эксплуатации, где требуется передача высокого момента силы вращения и улучшенная фиксация.
Муфта со шпонкой	Шпоночные муфты имеют шпонку и соответствующий шпоночный паз как во втулке, так и в пальце. Шпонка фиксирует положение пальца в муфте, предотвращая относительное вращательное движение между деталями. Шпоночные муфты обеспечивают отличную передачу кинематического момента и осевую стабильность, что делает их пригодными для применения в системах, требующих точного управления движением и минимального люфта.
Шлицевая муфта	В шлицевых муфтах используются удлиненные пазы во втулке и соответствующие насадки или ключи на пальце. Шлицы обеспечивают определенную радиальную и угловую гибкость при сохранении возможности передачи момента тяги. Шлицевые муфты подходят для применения в тех случаях, когда наряду с передачей момента силы вращения требуется компенсация несоосности.
Зажимные муфты	Зажимные муфты имеют разрезную втулку, которая крепится к пальцу с помощью болтов или винтов. Такая конструкция позволяет легко собирать и разбирать муфту, что делает ее полезной в тех случаях, когда требуется частое техническое обслуживание или замена компонентов. Зажимные муфты обеспечивают хорошую передачу кинематического момента и способны выдерживать умеренные перекосы.

Преимущества муфт упругих втулочно-пальцевых

Втулочно-пальцевая муфта обладает рядом преимуществ в механических системах и оборудовании. Этот тип муфты обычно используется для соединения двух валов и передачи между ними вращающего момента. Вот некоторые из ее преимуществ:

Преимущество	Описание
Эффективность передачи момента силы вращения	Втулочно-пальцевая муфта с плотной посадкой обеспечивает высокий уровень эффективности передачи кинематического момента по сравнению с другими типами муфт. Интерференционная посадка создает прочное соединение, сводя к минимуму проскальзывание между валами в процессе эксплуатации.
Осевое выравнивание	Данная муфта обеспечивает превосходное осевое выравнивание соединяемых валов. Интерференционная посадка обеспечивает точное выравнивание, уменьшая любые несоосности, которые могут привести к перегрузкам или дополнительным нагрузкам на систему. Благодаря точной центровке втулочно-пальцевая муфта повышает общую производительность и надежность соединенных механизмов.
Компактная конструкция	Муфта с прессовой посадкой цена имеет компактную конструкцию, занимая минимальное осевое пространство по сравнению с другими типами муфт. Это особенно выгодно в условиях ограниченного пространства, позволяя инженерам проектировать системы с уменьшенными габаритами.
Высокая крутящая способность	Втулочная муфта обладает высокой крутящей способностью благодаря интерференционной посадке, создаваемой при напрессовывании втулки на вал. Муфта способна выдерживать значительные крутящие моменты без проскальзывания и чрезмерных нагрузок на соединяемые валы, что позволяет использовать ее в тяжелых условиях эксплуатации.
Простота монтажа	Муфты данного типа отличаются относительно простым монтажом. После напрессовки втулки на вал не требуется дополнительной смазки, шпоночных пазов или установочных винтов. Это упрощает процесс монтажа и снижает требования к техническому обслуживанию.
Демпфирование вибраций	Муфта с прессовой посадкой обеспечивает определенный уровень демпфирования вибраций. Интерференционная посадка между втулкой и валом способствует поглощению и распределению вибраций, уменьшая их воздействие на сопряженные механизмы и обеспечивая более плавную работу.
Экономичность	По сравнению со сложными конструкциями муфт данные рассверленные муфты более экономичны, что делает их предпочтительным выбором во многих областях применения. Простота конструкции и легкость монтажа способствуют снижению общих затрат на изготовление, монтаж и обслуживание.
Надежность	Упругая пальцевая муфта отличается высокой надежностью и прочностью соединения. Интерференционная посадка исключает любые относительные перемещения между элементами муфты, что минимизирует износ и значительно продлевает срок службы муфты.

Заказать муфту МУВП

Втулочно пальцевые упругие муфты: недостатки

Муфта с интерференционной посадкой обладает рядом преимуществ, однако ей присущи и некоторые недостатки, которые следует учитывать:

Недостатки	Описание
Ограниченная компенсация несоосности	Муфта с прессовой посадкой не рассчитана на значительную несоосность соединяемых валов. Для оптимальной работы муфты требуется точная центровка, а любое несоответствие может привести к увеличению нагрузки, преждевременному износу и снижению эффективности. Другие типы муфт, например, гибкие или карданные, обеспечивают лучшие возможности компенсации несоосности.
Сложность демонтажа	Интерференционная посадка, обеспечивающая плотное соединение втулки с валом, может затруднить демонтаж. Со временем муфта может стать неподвижной из-за коррозии или других факторов, что потребует дополнительных усилий для ее снятия с вала.
Требуется точная механическая обработка	Для обеспечения необходимой интерференционной посадки пальцево-упругой муфте требуется точная механическая обработка как втулки, так и вала. Процесс изготовления должен обеспечивать строгие допуски, чтобы гарантировать правильную посадку и избежать ситуаций, когда интерференция слишком свободна или слишком туга.
Повышенная концентрация напряжений	Интерференционная посадка пальцевой муфты может привести к повышенной концентрации напряжений в местах прижатия муфты к валу. Такая концентрация напряжений может привести к снижению усталостной долговечности деталей, особенно в условиях динамической нагрузки.
Ограниченная угловая компенсация	Данный тип муфты не подходит для применения в системах, требующих значительной угловой компенсации между валами. В отличие от гибких муфт, втулочно-пальцевая муфта обеспечивает ограниченную гибкость для компенсации углового смещения, что может привести к повышенному износу и преждевременному выходу из строя в таких случаях.
Отсутствие радиальной компенсации	Муфта с прессовой посадкой не имеет возможности радиальной компенсации. Следовательно, она не может воспринимать радиальные перемещения между соединенными валами. В тех случаях, когда возможны значительные радиальные перемещения, следует рассматривать другие типы муфт, обладающие радиальной гибкостью.
Возможность повреждения валов	При монтаже или демонтаже существует опасность повреждения вала или втулки, если не соблюдать осторожность. Большие усилия, необходимые для достижения интерференционной посадки, могут привести к деформации или даже необратимому повреждению вала, что сделает его непригодным для повторного использования или потребует дополнительного ремонта.
Отсутствие демпфирования	Хотя муфта пальцево-соединительная для валов обеспечивает определенную степень демпфирования вибраций, она может быть не столь эффективной, как другие муфты со специальными демпфирующими свойствами. В тех случаях, когда демпфирование вибраций является критически важным, следует рассмотреть альтернативные варианты муфт.

Характеристики упругих втулочно пальцевых муфт

Номер муфты	Номинальный крутящий момент Ткр, Нxм	d	d1	d	d1	D, не более	L, не более, для исполнений				l, h14, не более, для исполнений				Частота вращения, с-1, не более	Масса, кг
		H8	H9	H8	H9		L, не более, для исполнений				l, h14, не более, для исполнений
		Ряд 1		Ряд 2			1	2	3	4	1	2	3	4
МУВП-1	6,3	9		-		71	43	-	43	-	20	-	13	-	147	0,58
		10		-			49	43	49	-	23	20	16	-		0,60
		11		-			49	43	49	-	23	20	16	-		0,59
МУВП-2	16,0	12		-		75	63	53	63	-	30	25	20	-	127	0,70
		14		-			63	0,68	63	-	30	25	20	-
		16		-			83	59	83	59	40	28	0	18		0,75
МУВП-3	31,5	16		-		90	84	60	84	60					106	1,52
		18		-				1,40
		-		19				1,38
МУВП-4	63,0	20		-		100	104	76	104	76	50	36	38	24	95	2,02
		22		-				2,04
		-		24				1,96
МУВП-5	125,0	25		-		120	125	89	125	89	60	42	44	26	77	3,97
		28		-			125	4,13	125	89	60	42	44	26
		-		30			165	121	165	121	80	58	60	38		4,37
МУВП-6	250,0	32		-		140					63				,91
		-		35											6,21
		36		-											6,25
		-		38											6,28
		40		-			225	169	225	169	110	82	85	56	63	6,63
		-		42							6,86
		45		-							6,80
МУВП-7	500,0	40		-		170					60				1,75
		-		42											12,10
		45		-											12,60
МУВП-8	710,0	45		-		190	226	170	226	170	110	82	85	56	50	14,31
		-		48				14,70
		50		-				15,21
		-		55				15,34
		56		-				15,22
МУВП-9	1000,0	50		-		220		18,87
		-		55				48							19,91
		56		-											19,75
		-		60			286		216	286	216	140	105	107	72	21,93
		63		-								26,09
		-		65								28,65
		-		70								29,81
МУВП-10	2000,0	63		-		250	288	218	288	218	140	105	107	72	38	31,98
		-		65												31,64
		-		70												34,65
		71		-												34,48
		-		75												35,06
		80		-			348	268	348	268	170	130	135	95		36,07
		-		85							38,45
		90		-							40,03
МУВП-11	4000,0	80		-		320	350	270	350	270					30	66,71
		-		85												69,01
		90		-												71,61
		-		95												74,11
МУВП-12	8000,0	100		-		400	432	342	432	342	210	165	170	125	24	132,68
		110		-												140,88
		-		120												145,58
		125		-												142,98
МУВП-13	16000,0	-		120		500	435	345	435	345					19	237,81
		125		-			435	345	435	345						234,61
		-		130			515	415	515	415	250	200	205	155		264,31
		140		-							264,61
		-		150							356,31
		180		-			615	495	615	495	300	240	245	185		308,1

Заказать муфту МУВП

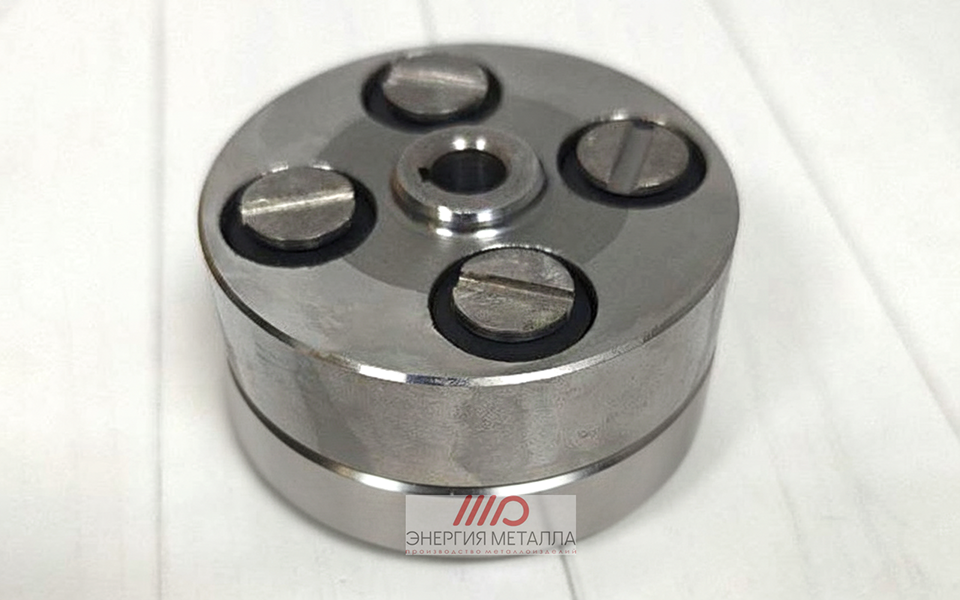

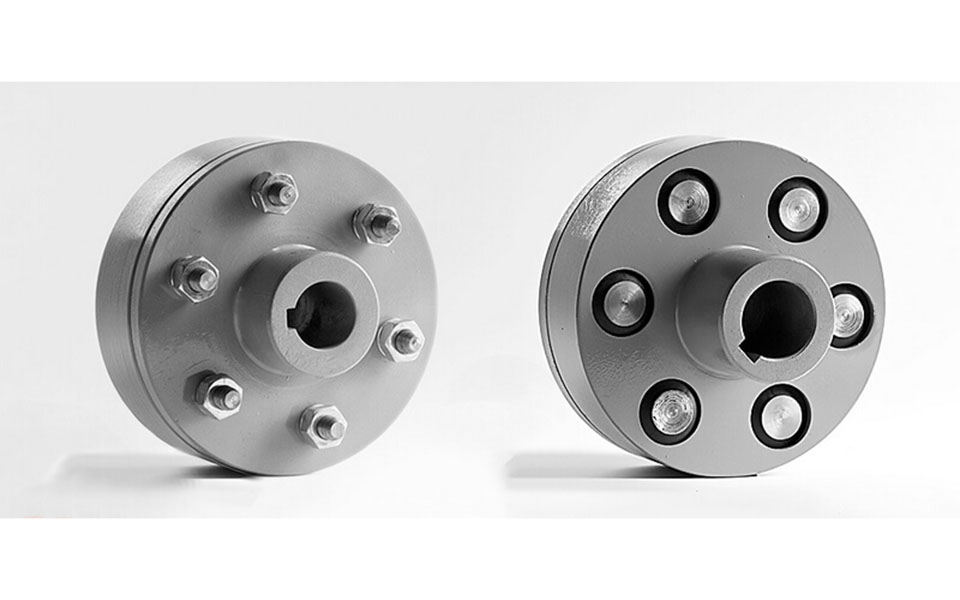

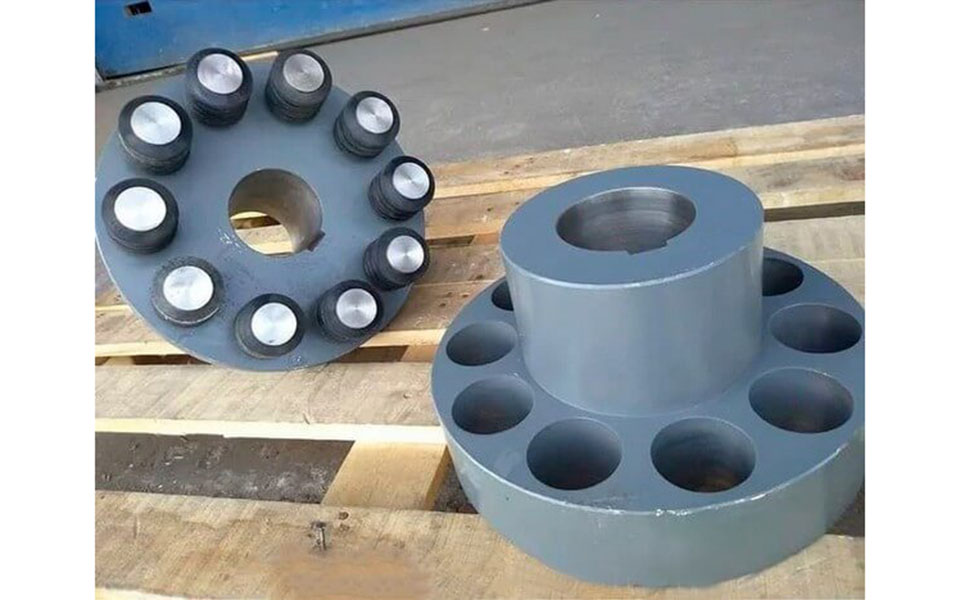

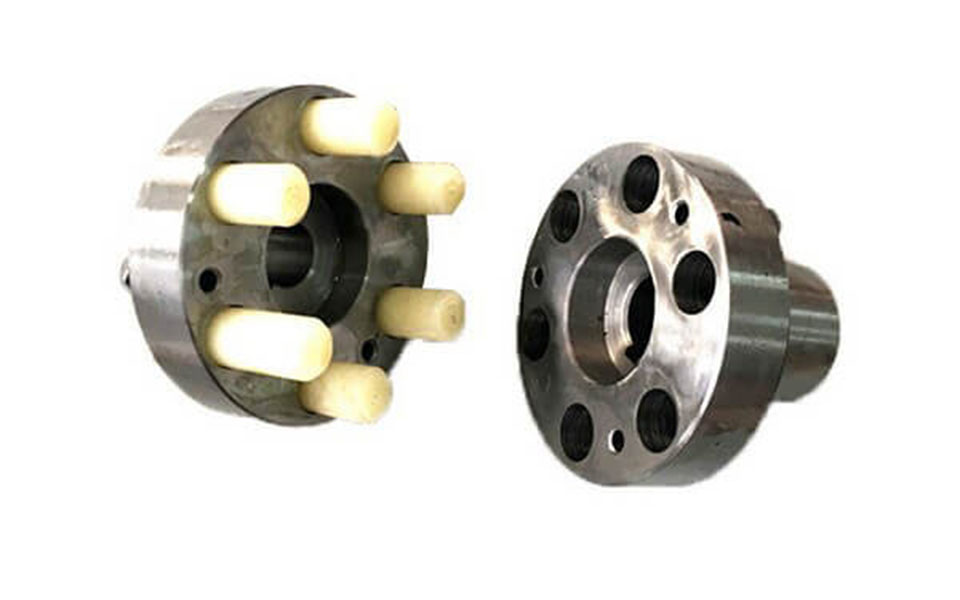

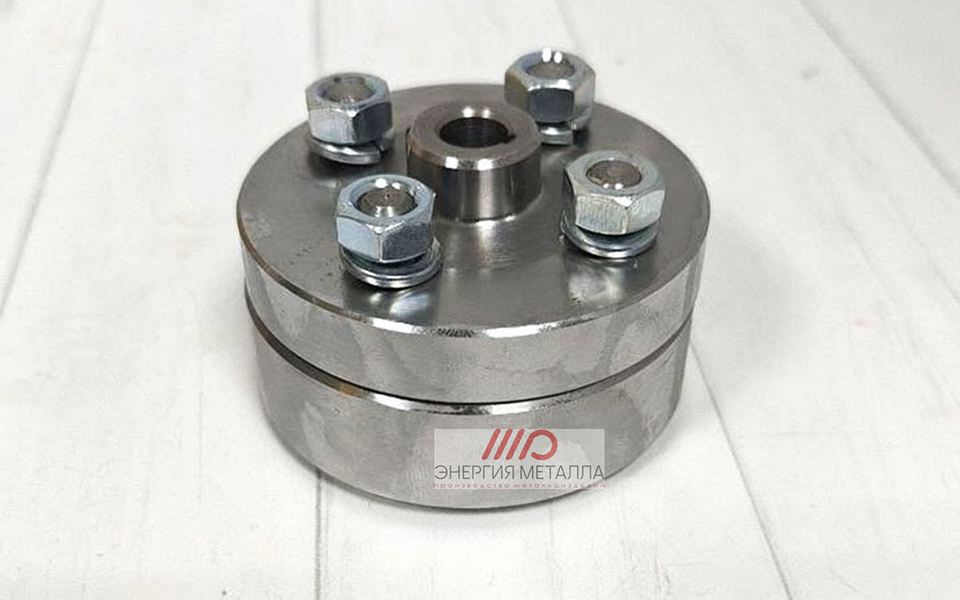

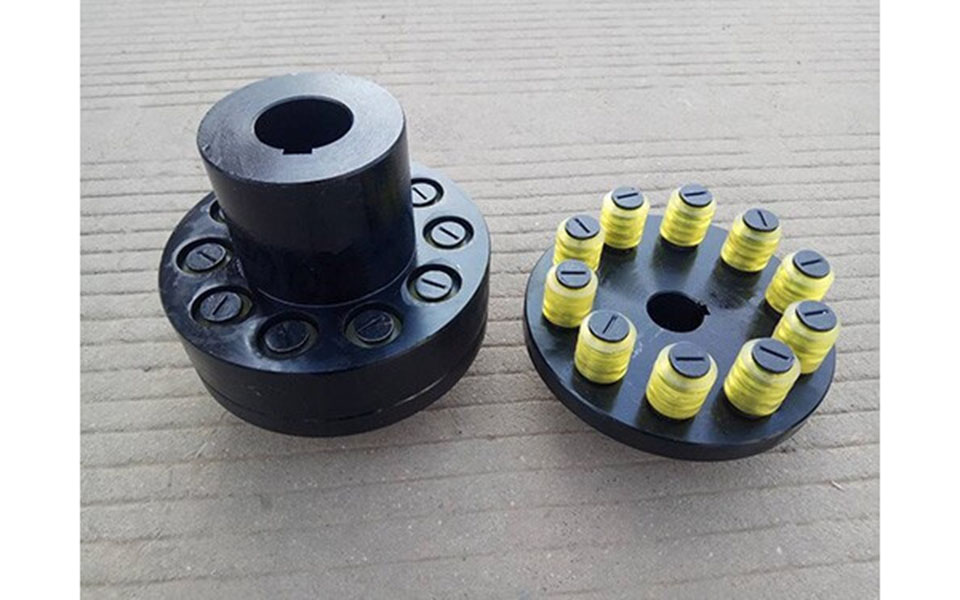

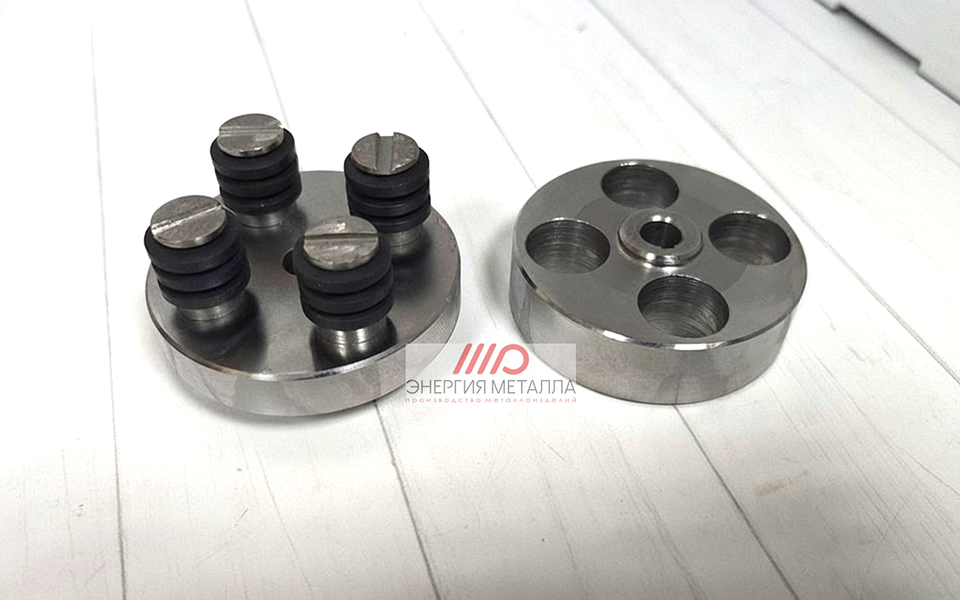

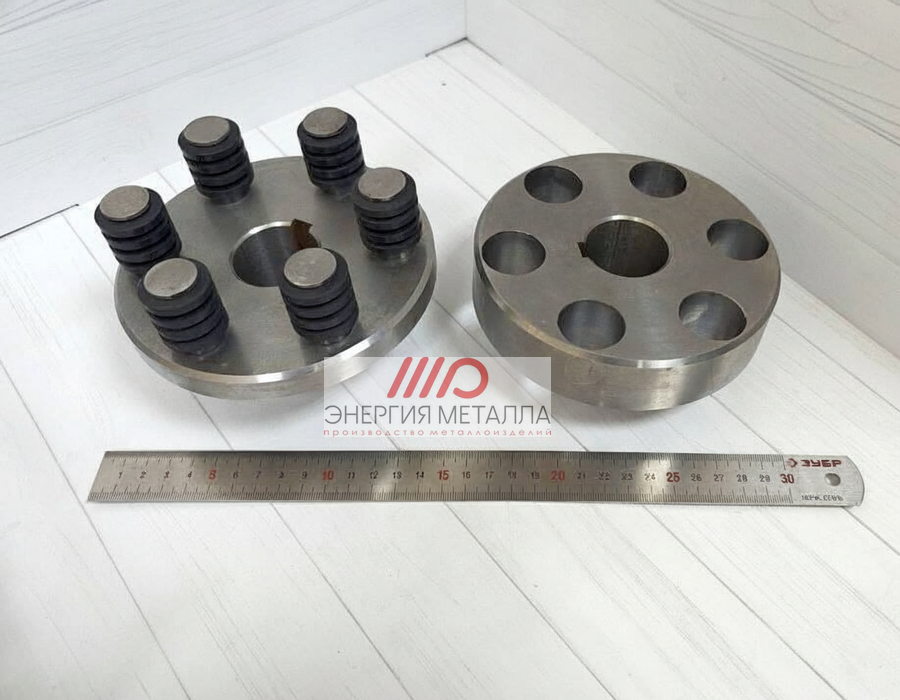

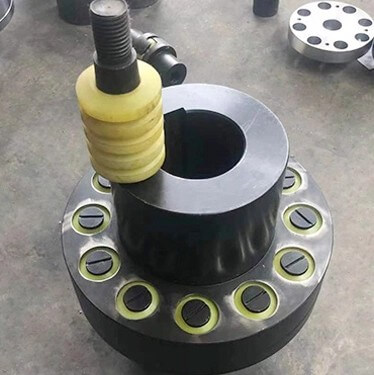

Втулочно пальцевая муфта фото размеры чертеж

Расчет пальцевых муфт с упругими элементами

Для расчета упругой втулочно-пальцевой муфты необходимо знать номинальный крутящий момент, диаметр посадочного отверстия, исполнение и категорию. Упругие втулочно-пальцевые муфты стандартизованы по ГОСТ 21424-93 для валов диаметром d = (10…160)мм и крутящих моментов Mр = (6,3-16000 Η•м).

Параметры муфт для соединения валов соответствуют ГОСТ 21424. Муфты упругие втулочно-пальцевые по ГОСТ 12081 имеют конические отверстия для длинных концов валов, а муфты соединительные для валов с коническими отверстиями для коротких концов валов по ГОСТ 12081.

Для более точного расчета муфты упругой втулочно-пальцевой необходимо обратиться к нашим специалистам.

Причины износа муфты упругой втулочно-пальцевой и способы их устранения

Упругие пальцевые муфты подвержены износу под воздействием различных факторов. Понимание причин износа и принятие соответствующих мер по их устранению имеет решающее значение. Приводим описание распространенных причин износа и способов их предотвращения:

Причина износа	Описание	Способ устранения
Несоосность	Несоосность между втулкой и пальцем может привести к неравномерному износу и ускоренному изнашиванию. Такая несоосность может возникнуть из-за отклонения вала, неправильного монтажа или изменения условий эксплуатации.	Обеспечьте правильную центровку при сборке и установке муфты. Регулярно контролируйте и устраняйте несоосность валов. Рассмотрите возможность использования гибких муфт, которые могут более эффективно устранять несоосность.
Недостаточная смазка	Недостаточное смазывание или полное отсутствие смазки может привести к увеличению трения и износа деталей муфты. Это может привести к повышенному выделению тепла, ускоренному разрушению материала и, в конечном счете, к выходу из строя.	Соблюдайте рекомендованные производителем правила и интервалы смазки. Использовать смазочные материалы с вязкостью и присадками Поддерживайте необходимый уровень смазки и регулярно проводите техническое обслуживание.
Загрязнение	Наличие посторонних частиц, таких как пыль, грязь, влага или мусор, в сопряжении с муфтой может ускорить износ. Эти загрязнения могут выступать в качестве абразивов или вызывать коррозию, что приводит к увеличению трения и износа.	Защитите муфту от загрязнения окружающей средой с помощью уплотнений или крышек Регулярно осматривайте и очищайте детали муфты для удаления накопившихся загрязнений Поддерживайте окружающую среду, чтобы свести к минимуму попадание твердых частиц и влаги
Перегрузка и высокий крутящий момент	Превышение расчетного крутящего момента или чрезмерные нагрузки и напряжения на муфту могут привести к ускоренному износу. Такая перегрузка может привести к деформации, усталости и, в конечном счете, к выходу из строя компонентов муфты.	Убедитесь в том, что муфта имеет соответствующие размеры и выбрана с учетом предполагаемого крутящего момента и нагрузки. Контролируйте условия эксплуатации и выявляйте возможные перегрузки. При необходимости перейдите на муфту с более высоким крутящим моментом.
Выбор материала	Неправильный выбор материала для втулки или пальца может привести к износу и преждевременному выходу из строя. Необходимо учитывать такие факторы, как прочность, твердость, устойчивость к износу и коррозии.	Выбирайте материалы, свойства которых соответствуют конкретным условиям эксплуатации, включая крутящий момент, температуру и факторы окружающей среды. Проведите испытания и анализ материалов, чтобы убедиться в их совместимости с требованиями конкретного применения.
Фреттинг и коррозия	Фреттинг-коррозия возникает из-за относительного движения между поверхностями втулки и пальца, что приводит к разрушению и износу поверхности. Коррозия может также возникать в результате воздействия влаги или агрессивных сред.	Наносить покрытия или обрабатывать поверхности для повышения стойкости к фреттингу и коррозии. Выбирайте материалы с повышенной коррозионной стойкостью или используйте антикоррозионные ингибиторы. Регулярно осматривайте муфту на наличие признаков фреттинга или коррозии и незамедлительно устраняйте любые проблемы.

ГОСТ упругие втулочно-пальцевые муфты

При производстве муфт пальцевых соединительных для валов широко используются следующие ГОСТ:

Номер ГОСТ	Наименование	Описание
ГОСТ 21424-93	Муфты упругие втулочно-пальцевые	ГОСТ 21424-93 определяет требования к муфтам упругим втулочно-пальцевым, которые используются для соединения валов и передачи крутящего момента. Стандарт устанавливает основные характеристики муфт, такие как размеры, допустимые значения диаметров и ширины пазов втулки и пальцев, допуски на межосевые и плоскостные параллельности, моменты трения, допустимые нагрузки и прочие технические требования, которым должны соответствовать муфты упругие втулочно-пальцевые, чтобы обеспечить надежное функционирование при работе в различных условиях.
ГОСТ 21424-75	Муфты упругие втулочно-пальцевые. Основные параметры. Габаритные и присоединительные размеры	ГОСТ 21424-75 определяет требования к муфтам упругим втулочно-пальцевым. Стандарт устанавливает основные параметры, габаритные и присоединительные размеры муфт. Он определяет размеры основных элементов муфты, таких как диаметры внутреннего и наружного пальцев, ширины пазов втулки, высоту втулки и другие габаритные размеры. Также ГОСТ 21424-75 устанавливает присоединительные размеры, то есть размеры отверстий, установочных и присоединительных поверхностей для сборки и монтажа муфты. Это позволяет обеспечить правильное соединение и взаимодействие муфты с другими элементами системы передачи крутящего момента.
