Конвейерный ролик — это не просто компонент, а основа эффективной работы всей конвейерной системы. Именно он обеспечивает плавное и бесперебойное перемещение грузов, будь то сыпучие материалы, упакованные товары или тяжёлые промышленные изделия.

Завод УралМеталлРесурс предлагает полный спектр решений для ваших задач: от неприводных роликов до высокотехнологичных приводных моделей. Наши ролики разработаны с учётом современных требований к надёжности, износостойкости и производительности.

Что делает наши ролики особенными?

Универсальность применения: Подходят как для создания новых конвейерных линий, так и для ремонта уже существующих.
Высокое качество материалов: Мы используем только проверенные сплавы и комплектующие, гарантирующие длительный срок службы.
Индивидуальный подход: Возможность изготовления роликов под специфические требования вашего производства.

Обновите вашу конвейерную систему с помощью роликов, которые работают на результат. УралМеталлРесурс — ваш надёжный партнёр в мире промышленного оборудования!

Заказать ролики конвейерные

Инженерная точность в каждом обороте

Что такое конвейерные ролики

Конвейерные ролики — это именно те компоненты, от которых зависит бесперебойность работы всей системы транспортировки.

Ролики для конвейерной ленты представляют собой цилиндрические элементы, являющиеся опорными и тяговыми частями транспортерной линии.

Основные функции:

Поддержание конвейерной ленты на заданном уровне;
Обеспечение плавного перемещения грузов;
Распределение нагрузки по всей длине ленты;
Снижение трения между лентой и опорной поверхностью.

Принцип работы основан на преобразовании энергии вращения в поступательное движение. При этом важнейшими параметрами являются диаметр ролика, материал изготовления подшипникового узла и качество обработки рабочей поверхности.

Так, пластиковые конвейерные ролики обладают высокой устойчивостью к коррозии, тогда как стальные ролики требуют специальных защитных покрытий или использования нержавеющих сталей. В то же время, стальные конвейерные ролики демонстрируют более высокую износостойкость по сравнению с пластиковыми, способны выдерживать большие нагрузки. Для разных условий использования могут подойти либо ролики металлические конвейерные, либо ролики конвейерные резиновые, либо иные варианты.

Характеристики различных материалов роликов

Материал роликов	Преимущества	Недостатки
Стальные ролики	Высокая грузоподъемность Длительный срок службы Устойчивость к повреждениям	Высокий уровень шума Подвержены коррозии Большой вес
Полимерные ролики	Малый вес Низкий уровень шума Коррозионная стойкость	Ограничение по нагрузке Меньшая прочность Температурные ограничения
Резиновые ролики	Отличное сцепление Защита транспортируемых грузов Минимальный уровень шума	Ограниченная температурная стойкость Быстрее изнашиваются при высоких нагрузках Возможность деформации
Нержавеющие ролики	Абсолютная коррозионная стойкость Гигиеничность Широкий температурный диапазон	Высокая стоимость Большой вес Сложность обработки
Полиуретановые ролики	Высокая износостойкость Хорошая адгезия Коррозионная стойкость	Ограничения по температуре Более высокая стоимость Может терять свойства при длительном контакте с водой

Заказать ролики конвейерные

Роль конвейерных роликов в производственных процессах

В конвейерной системе ролики могут играть две основные роли:

Ролик конвейерный приводной - активный элемент, передает свое вращение на транспортерную ленту. Он получает энергию от двигателя через систему передачи. Приводной конвейерный ролик начинает вращаться, и благодаря силе трения между поверхностью ролика и лентой, лента тоже начинает двигаться. Это создаёт основное движение всего конвейера.
Неприводной конвейерный ролик - пассивный элемент с основной задачей поддерживать ленту, уменьшать трение и предотвращать провисание.

Качество используемых роликов напрямую влияет на три ключевых аспекта работы конвейерной системы:

Категория	Ключевые факторы	Подробное описание
Эффективность	Скорость Энергопотребление Ритм работы	Ролики определяют скорость транспортировки, влияют на расход электроэнергии (возможное снижение до 15%) и задают общий ритм производственного цикла.
Надежность	Прочность Температурная стойкость	Обеспечивают устойчивость к механическим нагрузкам, перепадам температур и длительной эксплуатации. Один некачественный ролик может вызвать эффект домино и деформацию всей линии.
Безопасность	Защита от заклинивания, остановок	Исключают риск заклинивания, предотвращают внезапные остановки и снижают уровень шума. Качественные ролики увеличивают межремонтный период на 40%.

Интересный факт: Один некачественный транспортерный ролик может вызвать эффект домино, приводя к деформации всей линии. Использование высококачественных роликов увеличивает межремонтный период оборудования в среднем на 40%. По нашим расчетам, правильно подобранные ролики для транспортерной ленты могут снизить энергопотребление системы до 15%.

Если планируете купить транспортерные ролики, учитывайте не только грузоподъемность, но и коэффициент сцепления с лентой, который напрямую влияет на эффективность передачи крутящего момента.

В следующем разделе мы детально разберем требования ГОСТ 22646-77, которые являются фундаментом качественного производства конвейерных роликов.

Заказать ролики конвейерные

Ролики конвейерные ГОСТ 22646-77

Тонкости стандартизации

В мире промышленного оборудования стандарты - это не просто рекомендации, а основополагающие правила, обеспечивающие надежность и безопасность эксплуатации. Изготовление роликов для конвейеров требует точного соответствия установленным стандартам.

ГОСТ 22646-77 устанавливает строгие параметры для всех ключевых характеристик конвейерных роликов. Обращайте внимание на соответствие стандартам, если Вы хотите купить конвейерные ролики.

Основные размерные характеристики:

Параметр	Значение
Диаметр корпуса	От 89 до 219 мм
Длина рабочей поверхности	250–2500 мм
Толщина стенки трубы	3,5–6 мм в зависимости от нагрузки

Важно: Каждый миллиметр имеет значение — отклонение даже на доли миллиметра может привести к дисбалансу всей системы.

Допустимые отклонения:

Параметр	Значение
Прямолинейность оси	Не более 0,5 мм на метр длины
Овальность	Не более 0,3% от номинального диаметра
Соосность подшипниковых узлов	±0,1 мм

Интересный факт: ГОСТ на конвейерные ролики учитывает даже такие мелочи, как шероховатость внутренней поверхности корпуса, которая должна быть Ra ≤ 6,3 мкм.

Материальное исполнение:

Компонент	Материал
Материал корпуса	Углеродистая сталь марок Ст3сп, 20
Подшипники качения	Класс точности не ниже 6
Уплотнительные элементы	Резина, фторопласт или специальные полимеры

Соблюдение стандарта обеспечивает:

Категория	Описание	Значение
Предсказуемость работы	Все компоненты системы взаимозаменяемы	Критически важно для быстрого ремонта
Надежность эксплуатации	Проверенные временем стандартные решения	Минимизация риска аварий и простоев оборудования
Экономическая эффективность	Единые стандарты производства	Снижение затрат на ремонт системы

Почему соответствие ГОСТ на конвейерные ролики — это не просто формальность, а ваша безопасность

По нашим наблюдениям, использование роликов с отклонениями от ГОСТ приводит к увеличению простоев на 40%.

Маркировка конвейерных роликов по ГОСТ

Маркировка содержит всю необходимую информацию о ролике:

Первые цифры обозначают диаметр корпуса (например, 89)
Вторая группа цифр указывает длину рабочей части (например, 250)
Буквы характеризуют особенности конструкции (У - усиленный, К - с кольцами и т.д.)
Последние символы определяют климатическое исполнение

Пример расшифровки: РК-89-250-У1

РК - ролик конвейерный
89 - диаметр корпуса
250 - длина рабочей части
У1 - усиленное исполнение, категория размещения 1

Профессиональный совет: При выборе ролика ориентируйтесь не только на текущие потребности, но и на возможные изменения условий эксплуатации.

ролик поддерживающий для транспортерной ленты

В следующем разделе мы рассмотрим процесс изготовления конвейерных роликов и контроль качества на каждом этапе производства.

Заказать ролики конвейерные

Изготовление конвейерных роликов

Как рождаются наши ролики

Технология производства роликов для конвейеров - это сложный многоступенчатый процесс, где каждая фаза имеет критическое значение для конечного результата. Оборудование для производства конвейерных роликов позволяет взять за основу чертеж конвейерного ролика и создать необходимые детали в точности с техническим заданием.

Производственный процесс включает несколько ключевых этапов:

Этап	Операции	Контроль качества	Особенности
Подготовка	Точная металлообработка на фрезерных станках Дробеструйная обработка поверхности	Входной контроль геометрии и качества материала каждой заготовки	Удаление микродефектов для повышения надежности
Основные операции	Токарная обработка корпуса (±0,01 мм) Фрезерование посадочных мест Нанесение защитных покрытий напылением	Контроль точности обработки	Применение специальной термообработки для повышения износостойкости
Сборка	Прессовая посадка подшипников Установка уплотнений Балансировка изделия	Проверка на стенде при повышенной нагрузке	Контроль усилия посадки подшипников

Почему наши ролики служат дольше

По результатам испытаний, наши ролики показывают на 35% меньший износ по сравнению со стандартными образцами. Мы применяем ряд уникальных технических решений:

Техническое решение	Описание	Преимущества	Количественный эффект
Специальная геометрия контакта	Оптимизированное распределение нагрузки	Равномерное распределение давления по поверхности	Увеличение ресурса на 40%
Усиленные уплотнения	Многоступенчатая система защиты	Надежная защита от пыли и влаги	Снижение вероятности поломок на 85%
Полимерные вставки	Использование специальных полимерных материалов	Снижение трения и шума	Уменьшение уровня шума на 25–30 дБ

Контроль качества на каждом этапе

Наша система контроля включает:

Лабораторные испытания:

Проверка твердости материалов
Анализ микроструктуры металла
Оценка коррозионной стойкости

Функциональные тесты:

Испытания на радиальную нагрузку
Проверка беговых характеристик
Тестирование при экстремальных температурах

Внедрение многоступенчатой системы контроля позволило снизить количество рекламаций на 98%. Каждый ролик проходит индивидуальное тестирование на специальном стенде, имитирующем реальные условия эксплуатации.

После успешного прохождения всех этапов контроля наши конвейерные ролики готовы к отправке заказчику. Если вы хотите купить конвейерные ролики, важно учитывать не только цену, но и комплексное предложение. При покупке обращайте внимание на:

Наличие сертификатов качества
Соответствие ГОСТ 22646-77
Гарантийные обязательства производителя
Условия поставки и оплаты

Если вы планируете купить транспортерные ролики, учитывайте не только грузоподъемность, но и коэффициент сцепления с лентой, который напрямую влияет на эффективность передачи крутящего момента.

В следующем разделе мы рассмотрим ключевые компоненты, которые влияют на долговечность и эффективность работы конвейерных роликов.

Заказать ролики конвейерные

Комплектующие конвейерных роликов

На что обратить внимание при выборе

Каждый ролик для ленты транспортерной - это сложная система, где каждый элемент играет критически важную роль. Понимание особенностей комплектующих поможет сделать правильный выбор.

Компонент	Влияние на эксплуатацию
Корпус	От материала зависит устойчивость к нагрузкам и условиям среды. Толщина стенки влияет на способность выдерживать механические воздействия.
Подшипниковый узел	Тип подшипника определяет вид нагрузки, которую может выдержать ролик. Класс точности обеспечивает комфортную и эффективную работу.
Уплотнительные элементы	Защищают внутренние компоненты от загрязнений и влаги. Тип уплотнения определяет степень защиты и долговечность ролика.

Качественные уплотнения могут увеличить срок службы ролика вдвое. Даже микроскопическая деформация корпуса может привести к дисбалансу. Выбор подшипника зависит от предполагаемой нагрузки и скорости вращения.

Дополнительные компоненты

Компонент	Назначение	Преимущества	Особенности применения
Обрезинивание	Снижение шума и защита груза	Поглощает вибрации Предотвращает повреждение транспортируемых материалов Уменьшает уровень шума	Особенно важно при работе с хрупкими или чувствительными грузами
Балансировочные кольца	Равномерное распределение нагрузки	Увеличивает срок службы ролика Снижает вибрацию Обеспечивает стабильную работу	Критически важно для высокоскоростных конвейеров и тяжелых грузов
Смазочные материалы	Обеспечение плавного вращения	Снижает трение Защищает от коррозии Увеличивает ресурс подшипников	Выбор зависит от температуры, нагрузки и условий окружающей среды

Заказать ролики конвейерные

Подшипниковые узлы

Подшипники - это наиболее нагруженный элемент конструкции:

Тип подшипника	Применение	Преимущества	Особенности
Радиальные шарикоподшипники	Легкие и средние нагрузки	Высокая скорость вращения Низкий уровень шума	Требуют регулярной смазки
Роликовые подшипники	Высокие радиальные нагрузки	Большая грузоподъемность	Повышенное трение при малых скоростях
Упорные подшипники	Осевые нагрузки	Способность выдерживать значительные осевые усилия	Ограниченная радиальная нагрузка

Защита от агрессивных сред

Современные решения

Тип уплотнения	Характеристики	Преимущества	Особенности применения
Лабиринтные уплотнения	Многоступенчатая защита, эффективность до 99%	Высокая степень защиты от загрязнений	Рекомендуются для работы в условиях высокой запыленности
Контактные уплотнения	Высокая герметичность, возможность замены без демонтажа	Простота обслуживания	Подходят для систем с частой заменой уплотнений
Комбинированные системы	Оптимальное соотношение защиты и трения, длительный срок службы	Сбалансированные характеристики	Используются в ответственных узлах

Материалы уплотнений

Материал уплотнений	Особенности	Рекомендуемые условия эксплуатации
Резина	Универсальное решение	Общепромышленное применение
Фторопласт	Стойкость к агрессивным средам	Работа с химически активными веществами
Полиуретан	Повышенная износостойкость	Условия с высокими механическими нагрузками

Заказать ролики конвейерные

Роликоопоры для ленточных конвейеров

Разнообразие конструктивных решений позволяет подобрать оптимальный вариант для любых производственных задач.

Интересный факт: Современные роликоопоры могут работать без обслуживания до 50 000 часов.

Тип роликоопоры	Применение	Особенности	Преимущества
Прямые роликоопоры	Горизонтальные участки конвейера	Равномерное распределение нагрузки. Количество роликов зависит от ширины ленты и нагрузки	Высокая надежность, простота обслуживания
Желобчатые роликоопоры	Участки с необходимостью увеличения вместимости	Угол наклона боковых роликов: 20°, 30°, 45°. Формируют желоб для материала	Повышение производительности до 30%. Выбор угла зависит от типа груза
Центрирующие роликоопоры	Участки, требующие контроля положения ленты	Самонастраивающаяся система коррекции	Снижение износа кромок ленты на 80%

Специализированные решения

Для работы с агрессивными средами и абразивными материалами применяются специальные конструкции:

Защитные покрытия	Описание
Полиуретановое напыление	Толщина 2-5 мм
Керамическое покрытие	Повышенная износостойкость
Нержавеющая сталь	Для химически активных сред

Статистика: Использование специальных покрытий увеличивает срок службы роликов при работе с абразивными материалами в 3-4 раза.

Усиленные конструкции:

Толщина стенки корпуса: до 8 мм
Усиленные подшипниковые узлы
Дополнительные ребра жесткости

Адаптивные системы:

Самоочищающиеся поверхности
Температурная компенсация
Антистатическая защита

Амортизирующие ролики

Специальные решения для снижения шума и вибрации:

Решение	Преимущества	Практические результаты
Полимерные вставки	Поглощение ударной нагрузки	Снижение уровня шума на 25-30 дБ
Многослойная конструкция	Комбинация материалов с разными свойствами	Защита транспортируемого груза от повреждений
Вязкоупругие элементы	Демпфирование колебаний	Уменьшение вибрации на 40%

Заказать ролики конвейерные

Ролики в экстремальных условиях эксплуатации

Высокотемпературные ролики для металлургии

Работа при температурах свыше 200°C требует особого подхода к проектированию:

Категория	Решение	Преимущества	Особенности применения
Материалы корпуса	Нержавеющая сталь AISI 310S, керамические подшипники, фторопластовые уплотнения	Стойкость к высоким температурам, коррозии и деформации	Для работы при температурах до +400°C
Теплоизоляционные решения	Многослойная конструкция, теплоотражающие покрытия, специальные радиальные зазоры	Защита внутренних элементов от перегрева, компенсация теплового расширения	Особенно важно при циклических тепловых нагрузках

Профессиональный совет: При выборе высокотемпературных роликов важно учитывать не только максимальную температуру, но и цикличность тепловых нагрузок.

Статистика: Использование специальных высокотемпературных роликов снижает простои оборудования на 75%.

Антикоррозийная защита

корпус подшипника для ролика конвейерного

Для работы в агрессивных средах применяются комплексные системы защиты:

Пассивная защита:

Химическое оксидирование поверхности
Нанесение многослойных покрытий
Использование нержавеющих сплавов

Интересный факт: Толщина защитного покрытия может достигать 150 микрон.

Активная защита:

Электрохимическая защита
Применение самовосстанавливающихся покрытий
Специальные ингибиторы коррозии

Материалы для ответственных условий:

Дуплексные стали
Сверхчистые алюминиевые сплавы
Полимерные композиты нового поколения

Эффективность решений:

Защита от воздействия кислот pH 1-3
Стойкость к щелочным растворам pH 11-14
Устойчивость к морской воде и соляному туману

Критический момент: Выбор неправильного типа защиты может привести к преждевременному выходу ролика из строя уже через 3-6 месяцев эксплуатации.

Ролики для экстремальных нагрузок

Для работы с повышенными нагрузками разработаны специальные конструкции:

Элемент конструкции	Усиления и особенности	Преимущества	Влияние на эксплуатацию
Корпус	Толщина стенки до 10 мм, ребра жесткости, специальная термообработка	Высокая прочность и устойчивость к деформации	Способен выдерживать экстремальные нагрузки без повреждений
Подшипниковый узел	Увеличенная грузоподъемность, дополнительные уплотнения, специальная система смазки	Повышенная надежность и долговечность	Обеспечивает стабильную работу при высоких нагрузках

Исследования показывают: Правильно спроектированные усиленные ролики могут выдерживать перегрузки до 150% от номинальной мощности без потери работоспособности.

Заказать ролики конвейерные

Отраслевые решения

Горнодобывающая промышленность

Экстремальные условия горной промышленности требуют особого подхода к проектированию роликов. Специальные конструктивные решения:

Категория	Решение	Преимущества	Особенности применения
Защита от пыли	Многоступенчатая система уплотнений, лабиринтные конструкции, сальниковые уплотнения	Надежная защита внутренних элементов от пылевого загрязнения	Особенно важно при концентрации пыли от 5 г/м³
Износостойкие покрытия	Наплавка твердыми сплавами, полиуретановое покрытие (до 8 мм), керамическая наплавка	Увеличение срока службы роликов в 3-4 раза	Выбор покрытия зависит от фракции и абразивности материала

Интересный факт: Использование специальных покрытий увеличивает износостойкость в 3-4 раза по сравнению со стандартными решениями.

Статистика: Внедрение специализированных решений снижает простои оборудования на 65%.

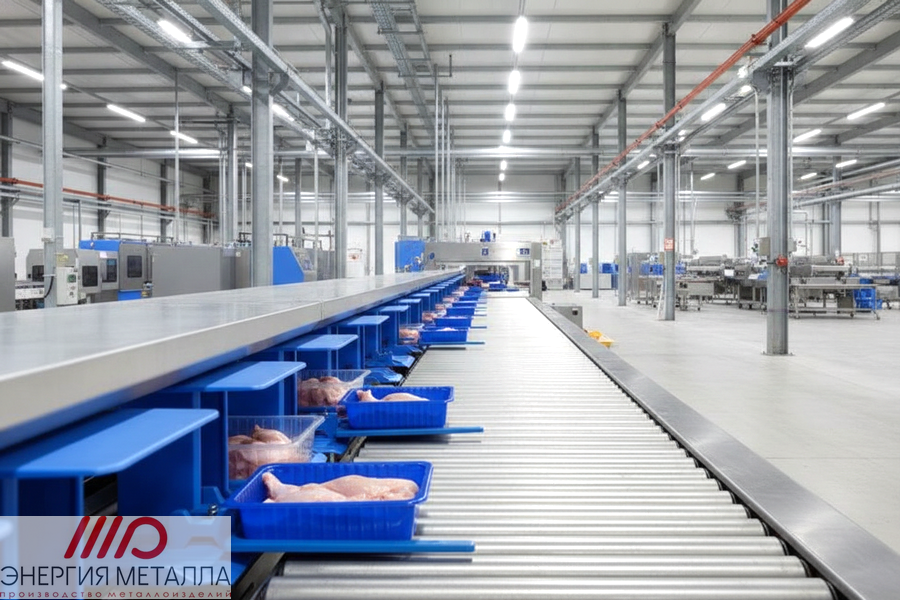

Пищевая промышленность

Строгие санитарные требования диктуют особые условия производства:

Категория	Требования	Характеристики	Сертификация/Обработка
Разрешенные материалы	Нержавеющая сталь AISI 304/316 Пищевой полипропилен Специальный пищевой полиуретан	Соответствие санитарным нормам, устойчивость к химическим воздействиям	Сертификаты FDA и EU 1935/2004
Поверхностная обработка	Полировка Антибактериальное покрытие Обработка швов	Гладкость поверхности Ra 0,8 мкм, антибактериальная защита, отсутствие микрозазоров	Специальные технологии обработки
