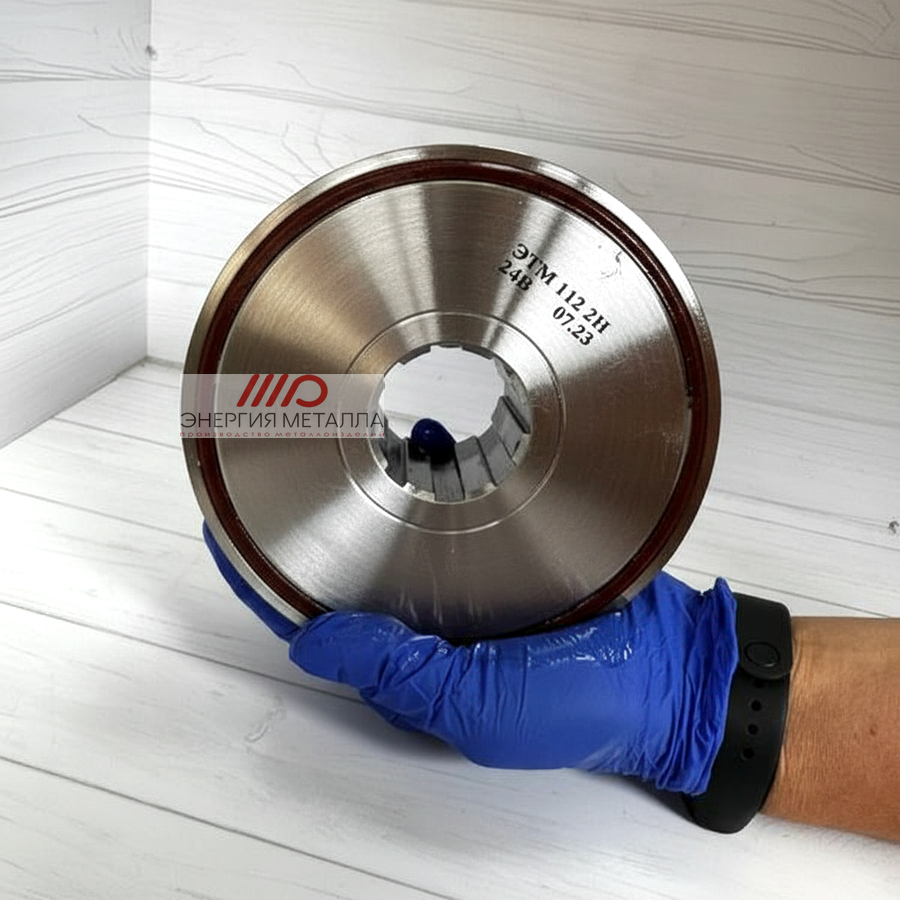

Муфта ЭТМ

Подключение муфты ЭТМ к системе управления требует соблюдения нескольких ключевых технических условий для обеспечения надёжной и безопасной работы. Во-первых, необходимо убедиться, что напряжение питания катушки соответствует паспортным данным — стандартное значение составляет 24 В постоянного тока с допустимым отклонением ±10%. Превышение этого диапазона может привести к перегреву обмотки и преждевременному выходу устройства из строя, тогда как недостаточное напряжение не обеспечит формирование магнитного поля требуемой интенсивности для надёжного сцепления фрикционных поверхностей.

Схема подключения обычно включает следующие элементы: источник постоянного тока, защитный автомат или предохранитель на 2–5 А (в зависимости от потребляемого тока катушки), промежуточное реле или полупроводниковый коммутатор для гальванической развязки цепей управления и силовой части, а также диодный супрессор или варистор для защиты от коммутационных перенапряжений, возникающих при отключении индуктивной нагрузки. Важно: отрицательный провод катушки рекомендуется подключать непосредственно к «земле» механизма для минимизации паразитных наводок и обеспечения стабильности работы.

Критические моменты: при подключении к программируемым логическим контроллерам (ПЛК) обязательно используйте промежуточное реле или оптронный модуль — прямое подключение катушки к выходу ПЛК может привести к повреждению выходного каскада контроллера из-за индуктивных выбросов. Также рекомендуется предусмотреть в программе алгоритм «мягкого» включения: кратковременная подача повышенного напряжения (до 100% сверх номинала на 0,5–1 с) для ускорения срабатывания с последующим переходом на номинальный режим удержания — это снижает тепловыделение и увеличивает ресурс катушки. Все соединения выполняйте медным проводом сечением не менее 0,75 мм², используйте кабельные наконечники и термоусадку для защиты контактов от окисления.

Качество электропитания катушки электромагнитной муфты ЭТМ напрямую влияет на надёжность срабатывания, ресурс устройства и стабильность передаваемого момента. Номинальное напряжение питания составляет 24 В постоянного тока, при этом допустимый диапазон отклонений строго регламентирован: +10% / −15% от номинала, то есть от 20,4 В до 26,4 В. Выход за эти пределы приводит либо к неполному сцеплению фрикционных дисков (при пониженном напряжении), либо к перегреву обмотки и деградации изоляции (при повышенном).

Параметры источника питания должны обеспечивать не только стабильное напряжение, но и достаточный ток с запасом. Потребляемый ток катушки зависит от модели муфты и варьируется от 0,25 А для маломощных исполнений до 2,5 А для высокомоментных серий. Рекомендуется выбирать источник питания с номинальным током на 30–50% выше максимального потребления катушки — это компенсирует пусковые броски тока и обеспечивает стабильную работу при одновременном включении нескольких устройств. Важно: используйте импульсные блоки питания с коэффициентом пульсаций не более 5% и встроенной защитой от короткого замыкания и перегрузки.

Особенности коммутации: при управлении муфтой через полупроводниковые ключи (транзисторы, MOSFET) обязательно используйте защитные цепи — диодный супрессор, варистор или RC-цепочку, подключённые параллельно катушке. Индуктивный характер нагрузки приводит к возникновению выбросов напряжения до нескольких сотен вольт при размыкании цепи, что может вывести из строя коммутационный элемент. Для механических реле защита менее критична, но всё же желательна для продления ресурса контактов. При организации схемы с «мягким» включением предусмотрите таймер или программную задержку для перехода с режима форсированного включения (повышенное напряжение на 0,5–1 с) на режим номинального удержания — это снижает среднее тепловыделение на 20–40% и увеличивает ресурс изоляции обмотки.

Контроль параметров: для ответственных применений рекомендуется установить вольтметр и амперметр в цепь питания катушки либо использовать многофункциональный модуль контроля с выводом данных в систему диспетчеризации. Это позволяет оперативно выявлять отклонения напряжения, рост потребляемого тока (признак межвиткового замыкания) или падение тока (признак ухудшения контакта) и предотвращать аварийные ситуации.

Диагностика неисправностей муфты ЭТМ проводится комплексно: визуальный осмотр, электрические измерения, механические проверки и анализ режимов работы. Первичный этап — внешний осмотр корпуса на предмет механических повреждений, следов перегрева (потемнение краски, деформация), утечек смазки (для исполнений с масляным охлаждением) или коррозии. Особое внимание уделяйте состоянию кабельного ввода и уплотнений — нарушение герметичности приводит к попаданию влаги и абразивной пыли внутрь устройства.

Электрическая диагностика включает измерение сопротивления обмотки катушки мультиметром. Значение должно соответствовать паспортным данным с допуском ±10%. Заниженное сопротивление может указывать на межвитковое замыкание, завышенное — на обрыв или ухудшение контакта в выводах. Также проверьте изоляцию между обмоткой и корпусом мегаомметром на 500 В — сопротивление должно быть не менее 10 МОм. Важно: измерения проводите при отключённом питании и остывшей катушке, так как сопротивление меди зависит от температуры (температурный коэффициент +0,4%/°C).

Функциональное тестирование: после электрических проверок проведите испытание муфты в рабочем режиме без нагрузки, контролируя время включения/выключения (должно соответствовать паспортным данным ±20%), плавность срабатывания и отсутствие посторонних звуков. При наличии осциллографа зафиксируйте форму тока катушки — наличие выбросов или «провалов» может указывать на проблемы в цепи управления. Для точной оценки передаваемого момента используйте динамометрический стенд или косвенный метод по току электродвигателя при известной нагрузке.

Профилактическая диагностика: для предотвращения внезапных отказов внедрите систему периодического контроля: ежемесячно — измерение сопротивления катушки и визуальный осмотр, ежеквартально — проверка зазора якоря и состояния фрикционных поверхностей, ежегодно — полная разборка с заменой расходных элементов (пружины, накладки) при достижении предельного износа. Ведите журнал измерений для отслеживания деградации параметров во времени — это позволяет планировать замену муфты до возникновения аварийной ситуации.

Модернизация муфты ЭТМ возможна в ограниченных пределах и требует тщательного инженерного анализа совместимости конструктивных изменений с исходными характеристиками устройства. Наиболее распространённые направления доработки включают: замену фрикционных накладок на материалы с повышенным коэффициентом трения или термостойкостью, установку дополнительных вентиляционных каналов или радиаторов для улучшения теплоотвода, адаптацию посадочных размеров под нестандартные валы с помощью переходных втулок или фланцев, а также модернизацию системы управления для реализации алгоритмов «мягкого» пуска или адаптивного регулирования момента.

Замена фрикционных материалов — наиболее эффективный способ адаптации муфты к изменённым условиям. Стандартные накладки на асбестовой основе могут быть заменены на композиты с содержанием металлокерамики, углеродных волокон или полимерных связующих, что повышает допустимую температуру контакта на 30–50 °C и увеличивает ресурс при частых включениях. Важно: новый материал должен иметь совместимый коэффициент трения и модуль упругости, иначе возможно нарушение расчётной характеристики момента или неравномерный износ. Перед внедрением проведите стендовые испытания образца в условиях, максимально приближенных к эксплуатационным.

Адаптация системы охлаждения: для работы в условиях повышенной температуры окружающей среды или при увеличенной частоте включений эффективна установка дополнительных вентиляционных решёток, радиаторных пластин или принудительного обдува мини-вентилятором. При этом необходимо обеспечить защиту электроники от попадания пыли и влаги — используйте фильтры класса G3–G4 и герметичные кабельные вводы. Для особо тяжёлых условий рассмотрите вариант с жидкостным охлаждением: установка теплообменной рубашки на корпус муфты с циркуляцией антифриза позволяет отводить до 200–300 Вт тепловой мощности, что расширяет диапазон допустимых режимов работы.

Модернизация управления: замена релейной схемы на полупроводниковый коммутатор с ШИМ-регулированием позволяет реализовать плавное изменение момента в диапазоне 20–100% от номинала, что особенно полезно при работе с переменной нагрузкой. Дополнительно можно внедрить датчики температуры катушки и износа накладок с выводом сигналов в систему АСУ ТП для предиктивного обслуживания. Все изменения в электрической части должны сопровождаться пересчётом параметров защиты и согласованием с технической документацией на оборудование.

Рекомендуемый порядок работ: 1) анализ исходных параметров и новых требований; 2) расчёт допустимых изменений с учётом запаса прочности; 3) согласование проекта модернизации с техническим отделом производителя; 4) изготовление и установка доработанных узлов; 5) стендовые испытания в расширенном диапазоне режимов; 6) оформление акта приёмки с фиксацией новых эксплуатационных параметров. Такой подход минимизирует риски и обеспечивает сохранение гарантии на устройство.

Правильное хранение муфт ЭТМ обеспечивает сохранение заводских характеристик и предотвращает деградацию материалов до момента ввода в эксплуатацию. Оптимальные условия складского хранения регламентированы технической документацией: температура окружающей среды от −10 °C до +40 °C, относительная влажность воздуха не более 80% при +25 °C без конденсации влаги, отсутствие в атмосфере агрессивных газов, паров кислот и щелочей, а также абразивной пыли. Нарушение этих требований может привести к коррозии металлических поверхностей, старению изоляции катушки и потере эластичности уплотнительных элементов.

Упаковка и размещение: муфты должны храниться в заводской упаковке, защищающей от механических повреждений, пыли и влаги. При длительном хранении (более 6 месяцев) рекомендуется дополнительно обернуть устройства в антикоррозионную бумагу или поместить в герметичные пакеты с силикагелевым осушителем. Размещайте изделия на стеллажах на высоте не менее 150 мм от пола для исключения контакта с возможной влагой и обеспечения циркуляции воздуха. Важно: не допускайте штабелирования коробок с муфтами — давление на нижние упаковки может привести к деформации корпуса или повреждению выступающих элементов.

Периодический контроль: при хранении свыше 12 месяцев проводите профилактический осмотр каждые 6 месяцев: проверяйте целостность упаковки, отсутствие следов коррозии на металлических поверхностях, состояние кабельных выводов и уплотнений. При обнаружении признаков увлажнения — просушите устройство в тёплом сухом помещении при температуре +30…+40 °C в течение 24–48 часов, после чего обновите антикоррозионную защиту и упаковку. Для муфт с фрикционными накладками на органической основе ограничьте срок хранения до 24 месяцев — после этого возможна деградация связующего материала и снижение коэффициента трения.

Подготовка к монтажу после хранения: перед установкой муфты в оборудование выполните следующие операции: 1) распакуйте устройство в чистом помещении; 2) удалите консервационную смазку с посадочных поверхностей растворителем, совместимым с материалами муфты; 3) проверьте сопротивление катушки и изоляцию — при отклонении более ±15% от паспортных данных устройство подлежит диагностике; 4) убедитесь в свободном перемещении якоря и отсутствии заеданий; 5) при необходимости замените уплотнения и смазку подшипников. Только после выполнения этих процедур муфта считается готовой к монтажу и пусконаладке.

Электромагнитные муфты ЭТМ сертифицируются в соответствии с комплексом национальных и международных стандартов, регламентирующих требования к безопасности, электромагнитной совместимости, надёжности и экологичности. Базовым документом для продукции, поставляемой на рынок РФ и ЕАЭС, является Технический регламент Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», который устанавливает обязательные требования к конструкции, материалам и испытаниям механических компонентов приводов. Дополнительно муфты проходят оценку соответствия по ТР ТС 020/2011 «Электромагнитная совместимость технических средств» — это подтверждает отсутствие недопустимых помех в сетях питания и устойчивость к внешним электромагнитным воздействиям.

Международные стандарты: при экспортных поставках или работе с иностранным оборудованием муфты ЭТМ могут соответствовать требованиям IEC 60947-5-1 (аппаратура распределения и управления низковольтная), ISO 12100 (безопасность машин — общие принципы конструирования), а также директивам ЕС 2014/30/EU (EMC) и 2014/35/EU (LVD). Наличие сертификатов по этим стандартам подтверждает возможность интеграции муфт в оборудование, поставляемое на европейский и азиатские рынки. Важно: при заказе уточняйте требуемый пакет сертификатов — некоторые исполнения (например, для взрывоопасных зон) требуют дополнительного подтверждения по ATEX или ГОСТ Р МЭК 60079.

Экологические требования: современные исполнения муфт соответствуют директиве RoHS 2011/65/EU об ограничении использования опасных веществ — в конструкции не применяются свинец, ртуть, кадмий, шестивалентный хром и запрещённые антипирены. Фрикционные материалы проходят проверку на содержание асбеста и других канцерогенных волокон. Упаковка выполняется из перерабатываемых материалов с маркировкой по стандартам ЕС. Эти требования особенно важны при поставках в страны с жёстким экологическим законодательством.

Периодическая переоценка: сертификаты соответствия имеют ограниченный срок действия (обычно 3–5 лет), после чего производитель обязан провести повторные испытания образцов и обновить документацию. При модернизации конструкции или изменении поставщиков комплектующих требуется внеплановая оценка соответствия. Покупателю рекомендуется запрашивать актуальные копии сертификатов при каждом заказе — это гарантирует, что поставляемая продукция соответствует действующим нормам и может быть легально введена в эксплуатацию на вашем предприятии.

Проверка подлинности: все сертификаты, выдаваемые на муфты ЭТМ, регистрируются в единых реестрах Росаккредитации (для РФ) или европейских нотифицированных органов. Подлинность документа можно проверить по номеру на официальном сайте регулятора. При обнаружении расхождений в маркировке, документации или характеристиках немедленно обратитесь к поставщику для уточнения статуса продукции — использование несертифицированных компонентов в ответственных системах может повлечь отказ в приёмке оборудования и юридическую ответственность.

Расчёт требуемого передаваемого момента — ключевой этап подбора муфты ЭТМ, определяющий надёжность работы привода и соответствие динамическим характеристикам механизма. Базовая формула для определения номинального момента: M = 9550 × P / n, где M — момент в Н·м, P — мощность привода в кВт, n — частота вращения вала в об/мин. Однако для корректного выбора муфты необходимо учитывать не только стационарный режим, но и переходные процессы: пусковые токи, инерционные нагрузки, возможные перегрузки и требования к точности позиционирования.

Коэффициенты запаса: к расчётному моменту применяется коэффициент запаса K = K₁ × K₂ × K₃, где: K₁ — коэффициент режима работы (1,0 для равномерной нагрузки, 1,3–1,8 для ударных режимов), K₂ — коэффициент частоты включений (1,0 при ≤30 вкл/час, до 2,0 при 120 вкл/час), K₃ — коэффициент условий эксплуатации (1,0 при нормальной среде, до 1,5 при повышенной температуре или запылённости). Итоговый момент для подбора: M_выб = M × K. Важно: не превышайте номинальный момент муфты более чем на 10% даже кратковременно — это может привести к проскальзыванию и ускоренному износу.

Учёт динамических нагрузок: при расчёте для систем с частыми пусками/остановами или реверсом необходимо оценить пиковый момент, возникающий при разгоне: M_дин = J × ε, где J — приведённый момент инерции системы, ε — угловое ускорение. Если M_дин превышает номинальный момент муфты более чем на 20%, рассмотрите установку муфты с повышенным запасом или внедрение системы плавного пуска для снижения динамических нагрузок. Для прецизионных приводов дополнительно проверьте допустимую погрешность углового положения — она не должна превышать 1° для стандартных исполнений и 0,2° для прецизионных.

Верификация расчёта: после предварительного подбора модели проведите имитационное моделирование в специализированном ПО (например, MATLAB/Simulink или ANSYS Motion) или стендовые испытания прототипа в условиях, максимально приближенных к эксплуатационным. Зафиксируйте фактический момент срабатывания, время включения, температуру катушки и износ фрикционных поверхностей после 10⁴–10⁵ циклов. Только при подтверждении соответствия расчётных и фактических параметров муфта может быть рекомендована к серийному применению.

Практический совет: при отсутствии точных данных о нагрузке используйте метод «от обратного»: установите муфту с регулируемым моментом, настройте ток катушки на минимальное значение, обеспечивающее надёжную работу, и зафиксируйте соответствующий момент по калиброванной шкале или измерительному оборудованию. Этот эмпирический подход позволяет точно определить требуемый момент без сложных расчётов и минимизировать риск ошибочного подбора.

Стандартные исполнения муфт ЭТМ не предназначены для работы во взрывоопасных зонах, однако существуют специализированные модификации, сертифицированные по стандартам ATEX и ГОСТ Р МЭК 60079 для применения в средах с риском образования взрывчатых смесей. Ключевое отличие взрывозащищённых исполнений — применение искробезопасных материалов, герметизация внутренних полостей, исключение возможностей образования искр при коммутации и механическом контакте, а также ограничение температуры поверхности ниже температуры самовоспламенения окружающей среды.

Классификация зон: перед подбором муфты определите категорию взрывоопасной зоны по ГОСТ 30852.9-2002 (аналог МЭК 60079-10): Зона 0/20 — постоянное присутствие взрывоопасной смеси, Зона 1/21 — вероятное появление при нормальной эксплуатации, Зона 2/22 — маловероятное появление или кратковременное существование. Для зон 0 и 20 применение электромагнитных муфт, как правило, не допускается — требуются пневматические или гидравлические приводы. Для зон 1/21 и 2/22 возможно использование муфт ЭТМ при условии соответствия требуемому уровню взрывозащиты: Ex d (взрывонепроницаемая оболочка), Ex e (повышенная надёжность), Ex i (искробезопасная цепь) или их комбинации.

Конструктивные особенности взрывозащищённых исполнений: корпус выполняется из алюминиевых сплавов или нержавеющей стали с антистатическим покрытием, все кабельные вводы — в герметичном исполнении с уплотнением класса IP66–IP68, катушка — с усиленной изоляцией и пропиткой компаундом, исключающим выделение газов при перегреве. Фрикционные пары изготавливаются из материалов, не образующих искр при контакте (например, бронза по бронзе или специальные композиты). Возвратные пружины — из коррозионностойких сплавов с защитой от усталостного разрушения. Дополнительно предусматривается температурный контроль катушки с отключением при достижении предельного значения.

Требования к монтажу и эксплуатации: установка взрывозащищённой муфты должна выполняться квалифицированным персоналом с соблюдением правил устройства электроустановок во взрывоопасных зонах (ПУЭ, гл. 7.3). Все соединения — только в герметичных коробках, кабельные трассы — в металлических трубах или экранированных гофрах с заземлением. При эксплуатации запрещается вскрытие корпуса в зоне, проведение ремонтных работ без обесточивания и дегазации, а также использование нештатных запасных частей. Периодичность технического обслуживания сокращается на 30–50% по сравнению со стандартными исполнениями для контроля герметичности и состояния искробезопасных элементов.

Документальное подтверждение: каждая взрывозащищённая муфта ЭТМ поставляется с сертификатом соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», паспортом с указанием маркировки взрывозащиты, руководством по эксплуатации и протоколами заводских испытаний. При интеграции в оборудование требуется также оценка соответствия всего узла — муфта + привод + система управления — как единого взрывозащищённого комплекса. Сохраняйте всю документацию на протяжении всего срока службы устройства — она может потребоваться при проверках надзорных органов или расследовании инцидентов.

Температура окружающей среды оказывает комплексное влияние на электромагнитную муфту ЭТМ: изменяет электрическое сопротивление катушки, физические свойства фрикционных материалов, вязкость смазки (в исполнениях с масляным охлаждением) и зазоры между подвижными элементами. Стандартный рабочий диапазон температур для большинства моделей составляет от −40 °C до +50 °C, при этом кратковременное воздействие до +70 °C допускается при условии принудительного охлаждения и сниженной частоте включений. Выход за эти пределы требует применения специализированных исполнений или дополнительных мер термостабилизации.

Влияние на электрические параметры: сопротивление медной обмотки катушки изменяется по закону R_t = R₂₀ × [1 + α × (t − 20)], где α ≈ 0,004/°C — температурный коэффициент меди. При повышении температуры с +20 °C до +70 °C сопротивление возрастает на 20%, что при постоянном напряжении приводит к снижению тока и, соответственно, магнитного потока на ту же величину. Это может вызвать неполное сцепление фрикционных дисков и проскальзывание под нагрузкой. Важно: для компенсации этого эффекта в системах с точным регулированием момента применяют датчики температуры катушки и алгоритмы автоматической коррекции напряжения питания.

Термические деформации: при значительных перепадах температур (более 50 °C за короткий промежуток времени) возможно возникновение термических напряжений в корпусе и магнитопроводе, что приводит к изменению воздушного зазора между якорем и катушкой. Увеличение зазора снижает эффективность магнитной цепи и требует повышения тока для достижения номинального момента, что, в свою очередь, усиливает нагрев — возникает положительная обратная связь, способная привести к перегреву. Для минимизации этого эффекта в прецизионных исполнениях применяют материалы с близкими коэффициентами теплового расширения и конструктивные решения, компенсирующие деформации.

Методы термостабилизации: для работы в экстремальных условиях используют следующие решения: 1) Пассивное охлаждение — радиаторные рёбра на корпусе, теплопроводные прокладки, размещение в зоне с естественной конвекцией; 2) Принудительное охлаждение — мини-вентиляторы с терморегулятором, жидкостные рубашки с циркуляцией антифриза; 3) Термоизоляция — защитные кожухи с теплоотражающим покрытием для работы при низких температурах; 4) Активное управление — датчики температуры с обратной связью на систему питания для динамической коррекции параметров. Выбор метода зависит от бюджета, требований к надёжности и доступности обслуживания на объекте.

Практический контроль: при эксплуатации в условиях переменных температур внедрите систему мониторинга: установите термопары или термосопротивления на корпус катушки и фрикционный блок, подключите их к регистратору данных или системе АСУ ТП. Анализируйте тренды температуры в привязке к режимам работы — это позволяет выявлять деградацию характеристик на ранней стадии и планировать профилактические мероприятия до возникновения отказа. При превышении температуры +60 °C на катушке более чем на 10 минут в час рекомендуется снизить нагрузку или частоту включений до стабилизации теплового режима.

Качество монтажа муфты ЭТМ на валу определяет надёжность передачи момента, ресурс устройства и стабильность работы всего привода — ошибки на этом этапе невозможно компенсировать последующей настройкой. Ключевые требования: точная соосность валов (допуск ≤0,05 мм на 100 мм длины), правильная посадка с гарантированным натягом или переходом, надёжное крепление шпонками или шлицами, обеспечение свободного осевого перемещения якоря и защита от попадания загрязнений в рабочую зону.

Подготовка посадочных поверхностей: перед монтажом тщательно очистите вал и отверстие муфты от консервационной смазки, окалины и загрязнений растворителем, совместимым с материалами (например, изопропиловым спиртом или уайт-спиритом). Проверьте геометрию вала: овальность и конусность не должны превышать 0,02 мм, шероховатость поверхности — Ra 1,6–3,2 мкм. При наличии задиров или коррозии выполните шлифовку или восстановление наплавкой с последующей механической обработкой. Важно: не используйте абразивные материалы для очистки посадочных мест — они могут оставить микрочастицы, вызывающие заедание при эксплуатации.

Центровка валов: несоосность — одна из основных причин преждевременного износа муфт. Используйте лазерные системы центровки или индикаторные оправки для контроля радиального и углового смещения. Допустимые отклонения: радиальное — ≤0,05 мм, угловое — ≤0,2° на длине соединения. После предварительной центровки выполните пробный прогон на минимальных оборотах, затем повторите измерения «на горячую» — тепловое расширение может изменить геометрию. При необходимости скорректируйте положение опор и зафиксируйте их с требуемым моментом затяжки.

Защита от загрязнений: после монтажа установите защитные кожухи или уплотнения, предотвращающие попадание пыли, стружки, влаги и технологических жидкостей в рабочую зону муфты. Для сред с повышенной запылённостью используйте лабиринтные уплотнения или сальники с подачей чистого воздуха под избыточным давлением. При работе с охлаждающими жидкостями обеспечьте герметичность кабельных вводов и разъёмов — попадание влаги на катушку может вызвать короткое замыкание или коррозию контактов.

Пусконаладка после монтажа: перед первым включением выполните комплекс проверок: 1) визуальный осмотр на отсутствие механических повреждений и правильность сборки; 2) измерение сопротивления катушки и изоляции; 3) проверка свободного вращения валов вручную; 4) пробное включение на холостом ходу с контролем времени срабатывания, шума и вибрации; 5) постепенное увеличение нагрузки до номинала с мониторингом температуры и стабильности момента. Только после успешного прохождения всех этапов муфта считается введённой в эксплуатацию. Зафиксируйте результаты в журнале пусконаладочных работ — это упростит диагностику при возможных будущих проблемах.
