Звездочки для приводных цепей
Цепной привод надежно передает мощность и вращение в механизмах от велосипедов до промышленных конвейеров. Его ключевой элемент — звездочка. Простая на вид деталь требует точного изготовления: от профиля зубьев зависит плавность работы, шум и срок службы всей передачи.
Даже небольшое отклонение в геометрии зуба вызывает ударные нагрузки, ускоренный износ цепи и вибрацию. Поэтому звездочки изготавливают с допусками до 0,05 мм по критическим размерам — шагу, толщине зуба и диаметру посадочного отверстия.

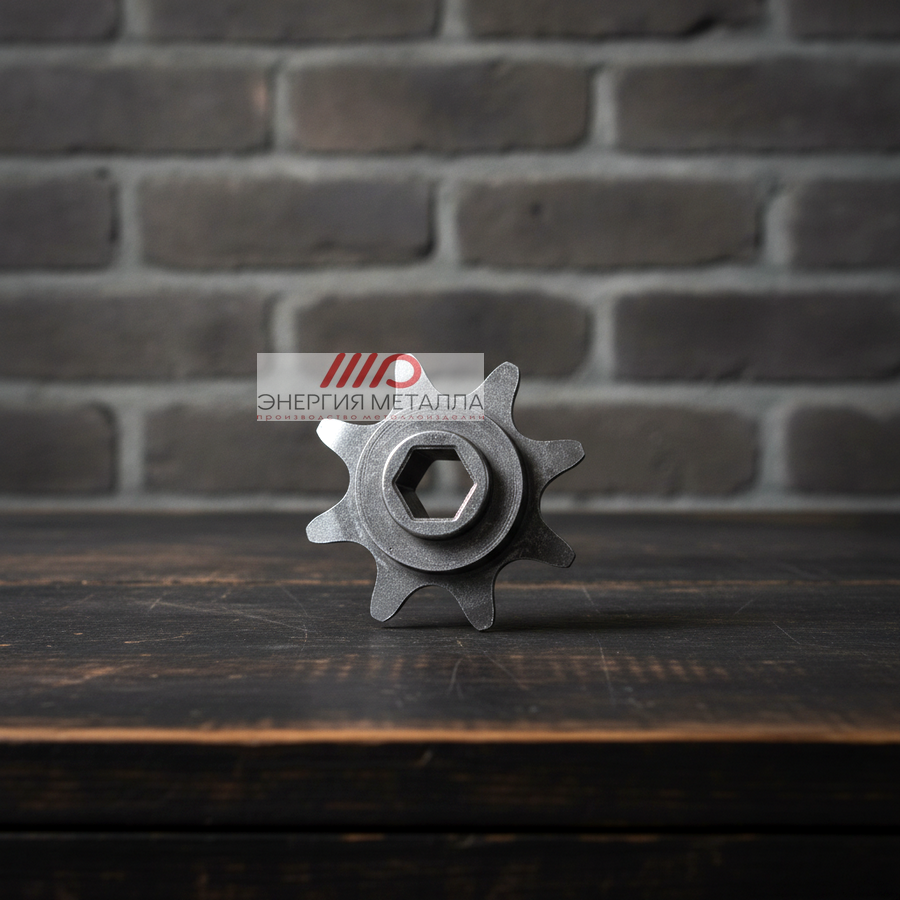

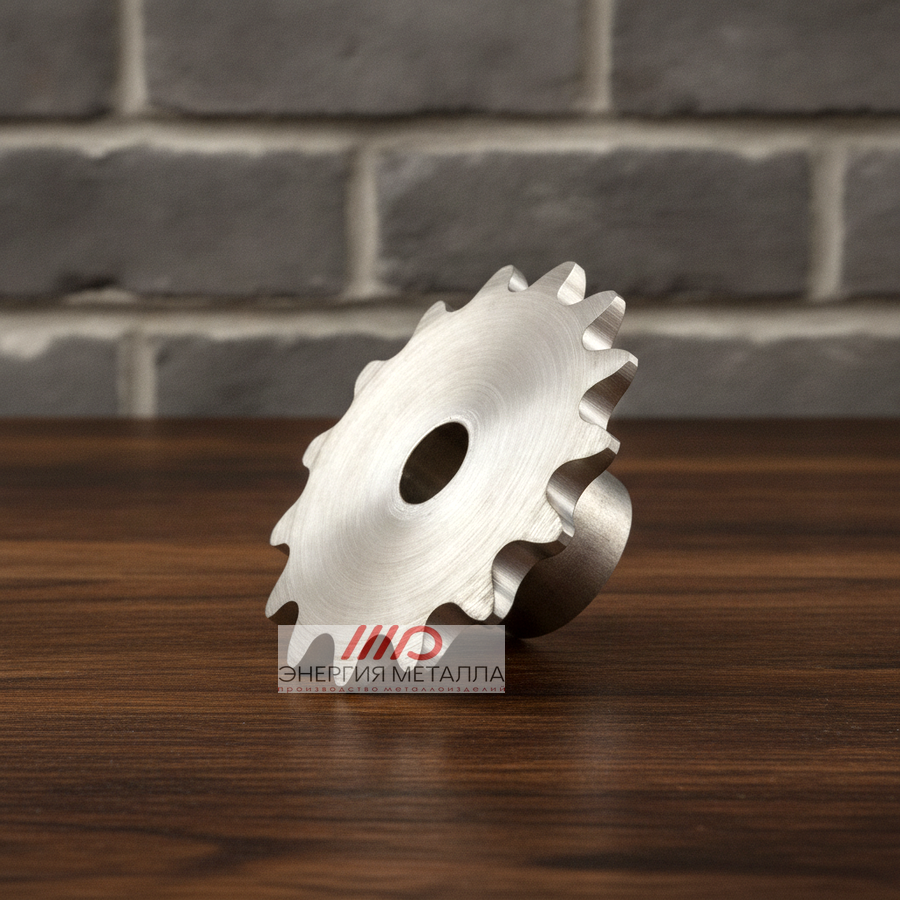

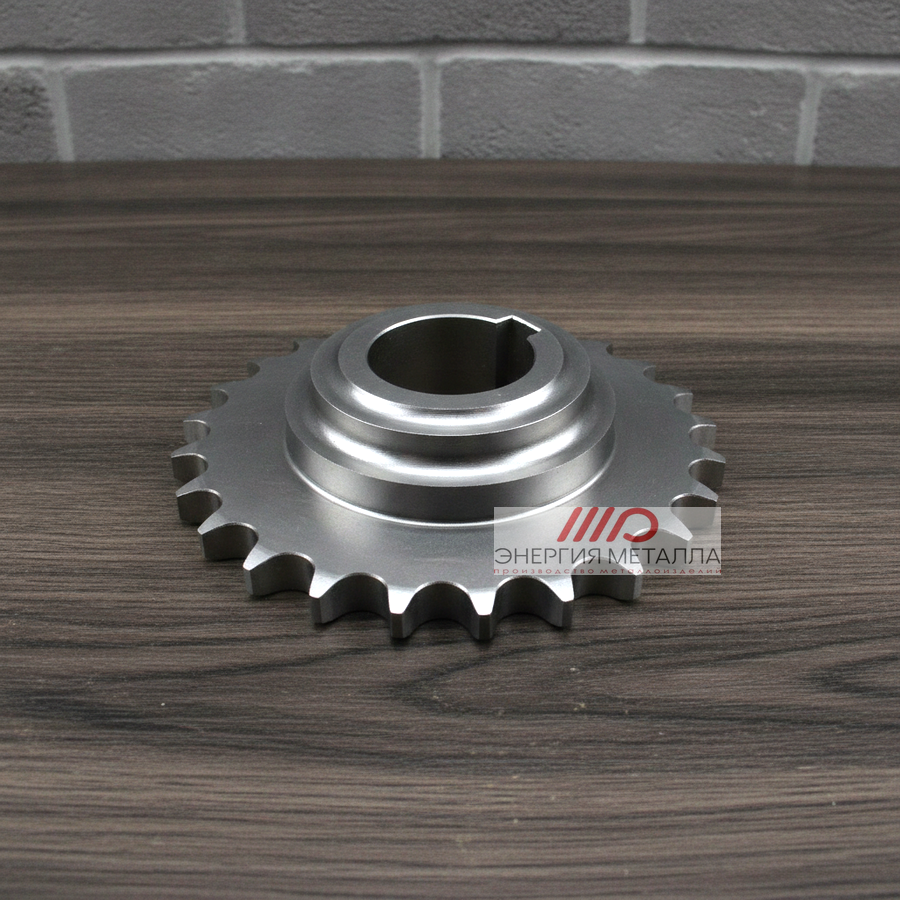

Стальная звездочка с закаленными зубьями для промышленной цепной передачи
Что такое звездочки для приводных цепей?
Звездочки передают вращение от вала к цепи и обратно, обеспечивая надежную работу привода без проскальзывания. Эти зубчатые колеса точно соответствуют шагу и профилю цепи — роликовой или втулочной. От правильного подбора звездочки зависит срок службы всей цепной передачи и эффективность передачи мощности.
В промышленных механизмах звездочки работают в паре: ведущая (установленная на приводном валу) и ведомая (на рабочем валу). Их зубья зацепляются с роликами или втулками цепи, преобразуя вращательное движение с изменением скорости и крутящего момента в соответствии с передаточным отношением.

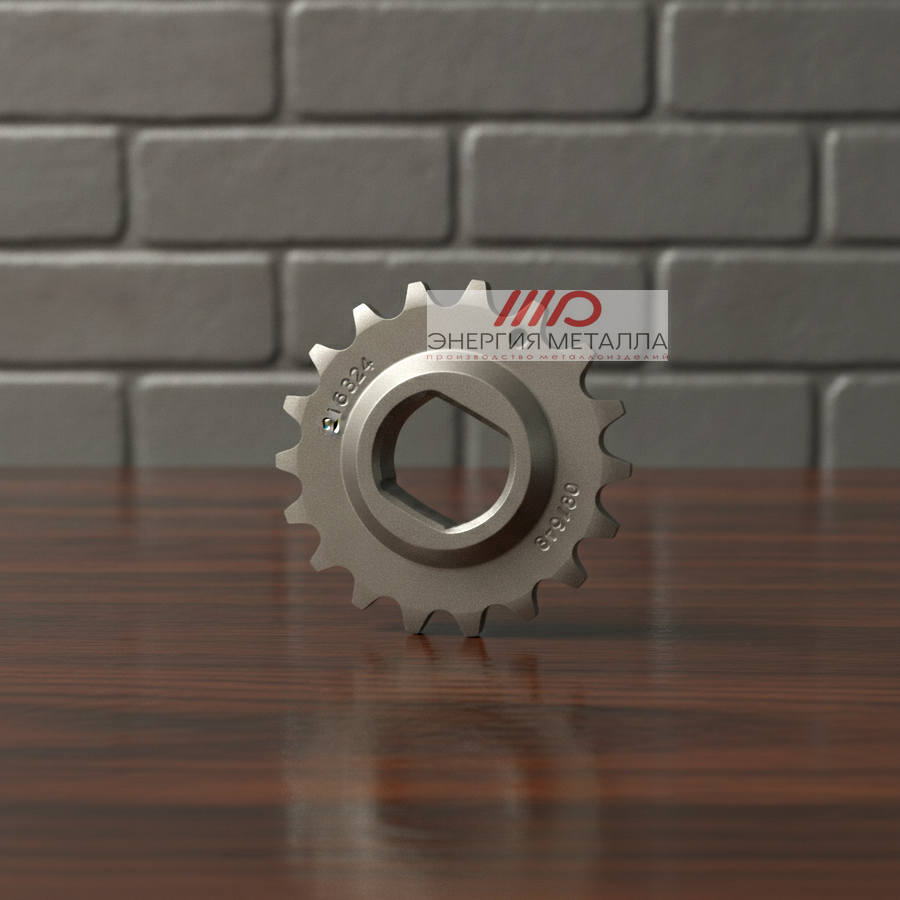

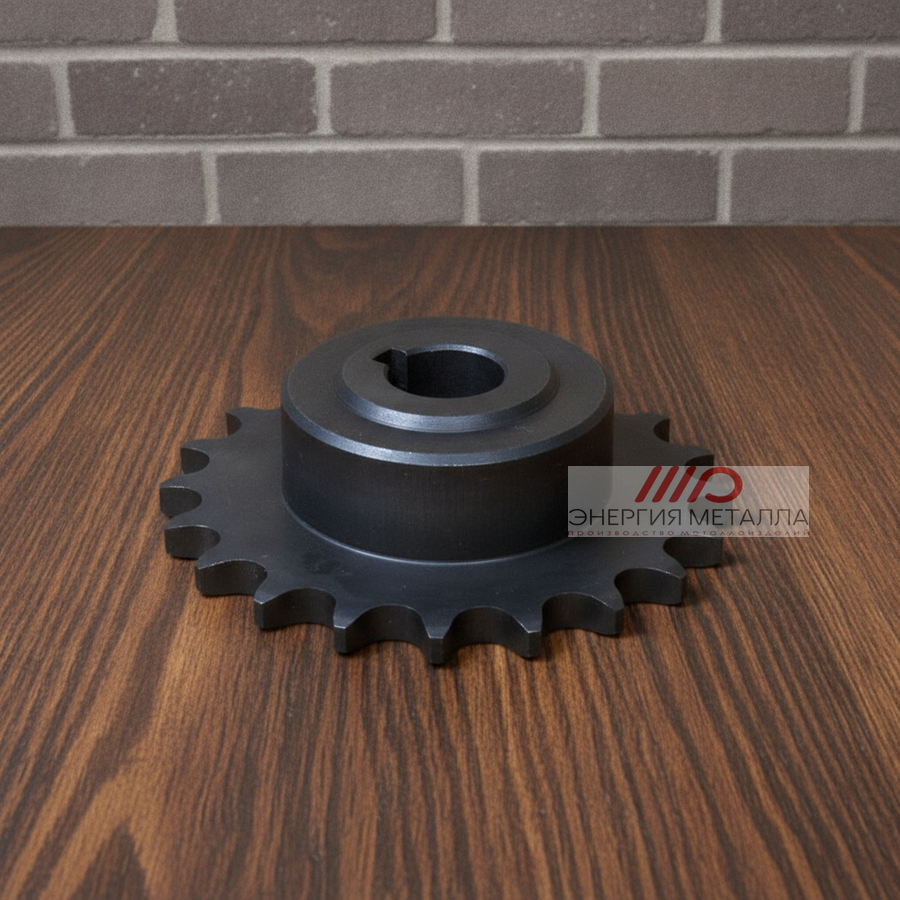

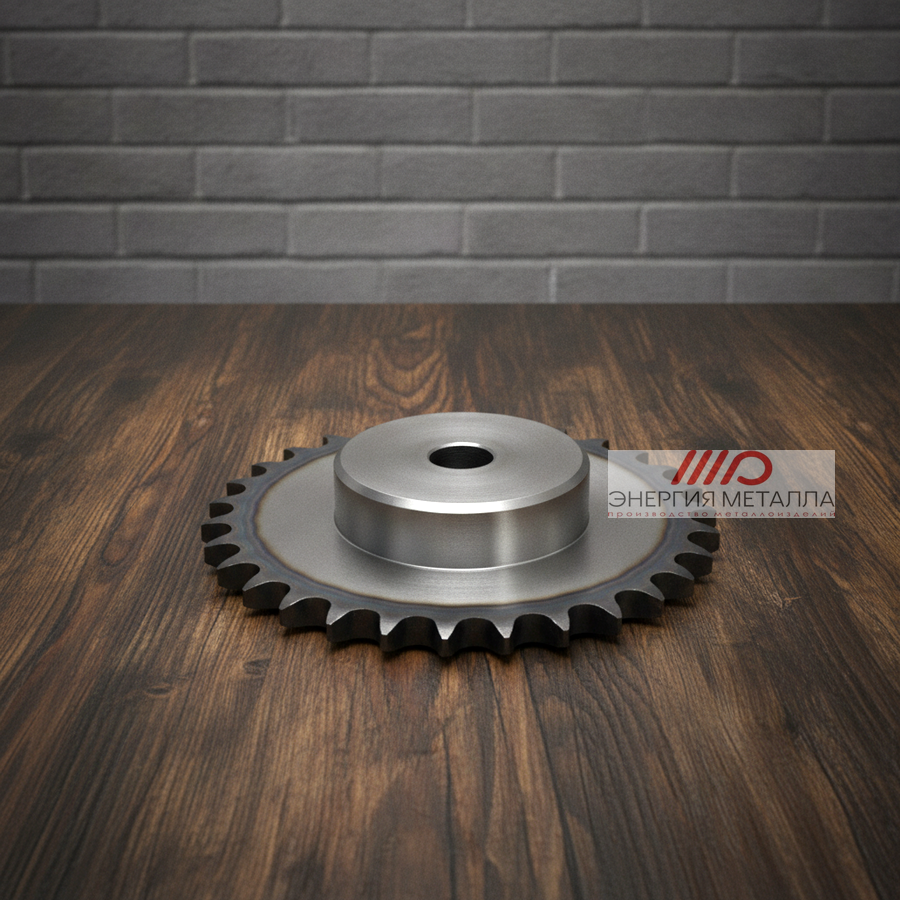

Звездочка со ступицей под расточку

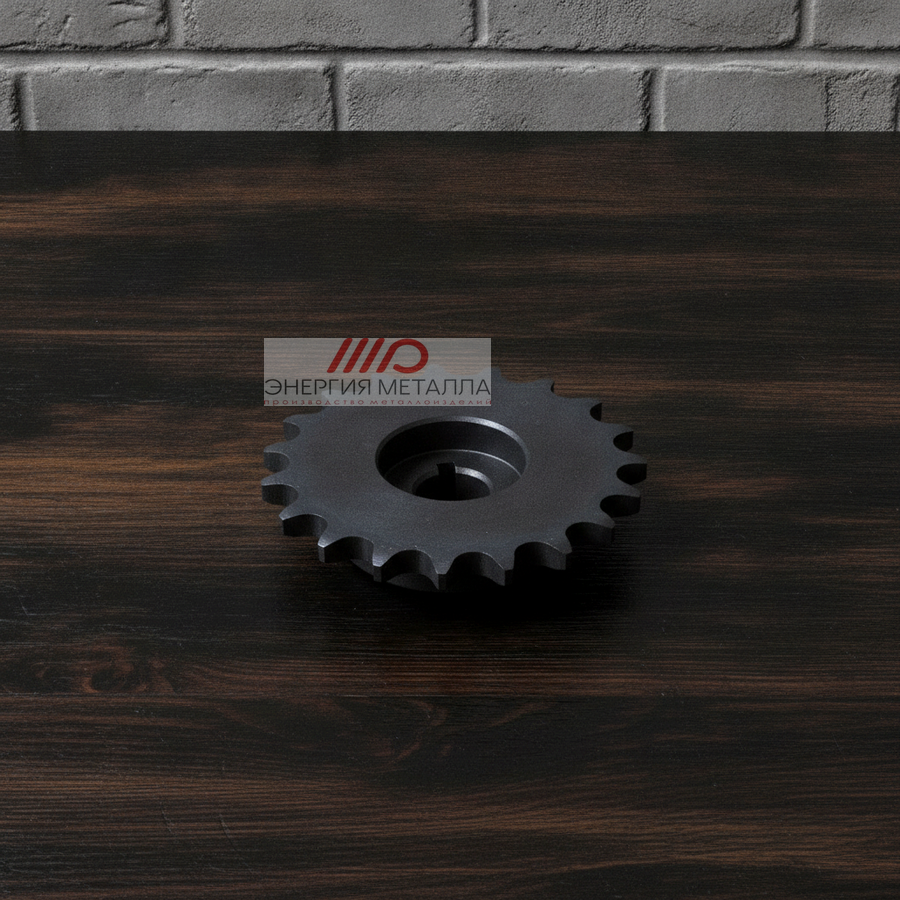

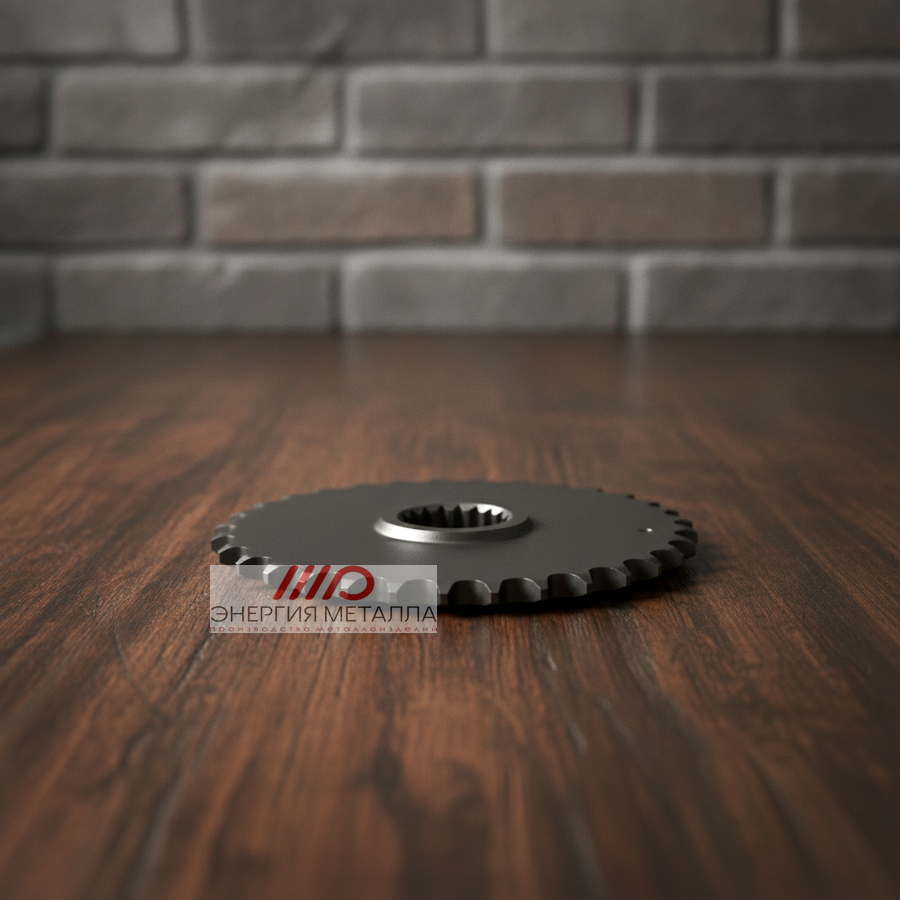

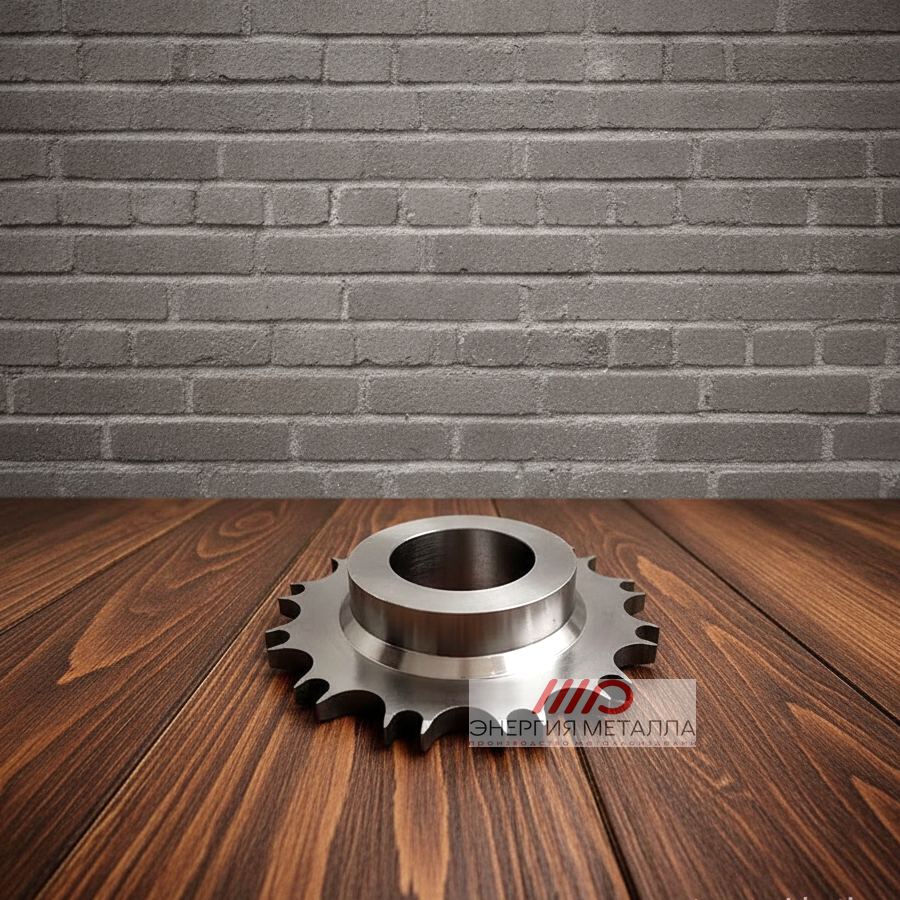

Звездочка (вал фрикциона)

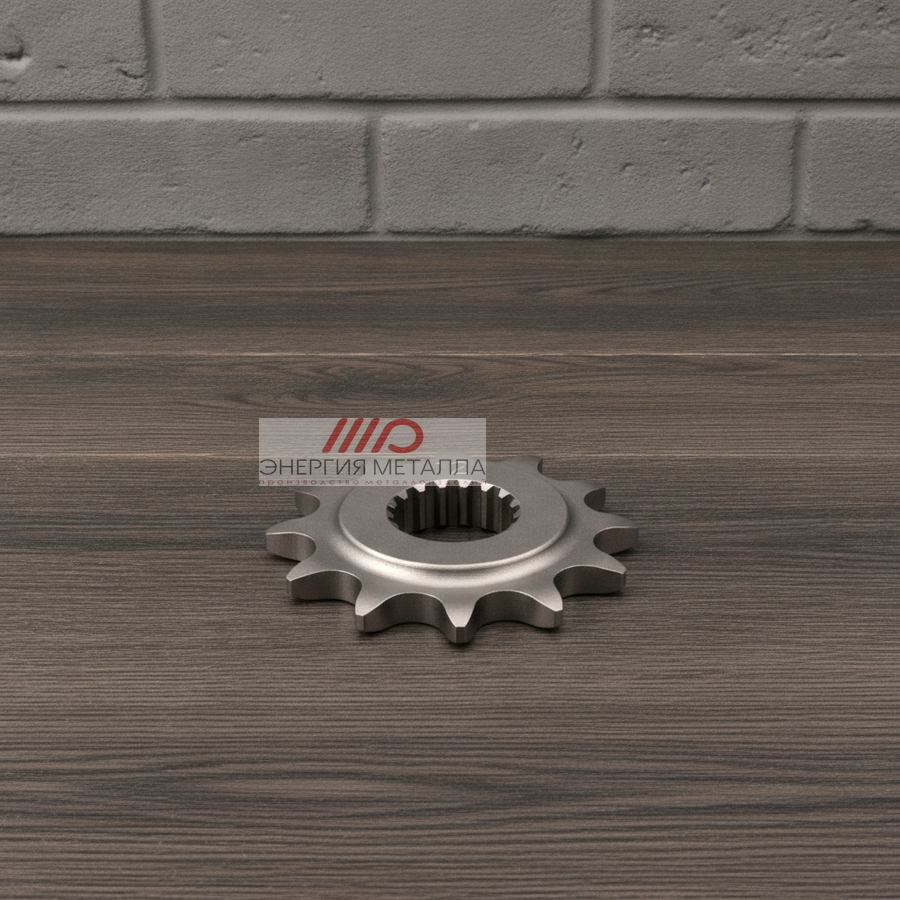

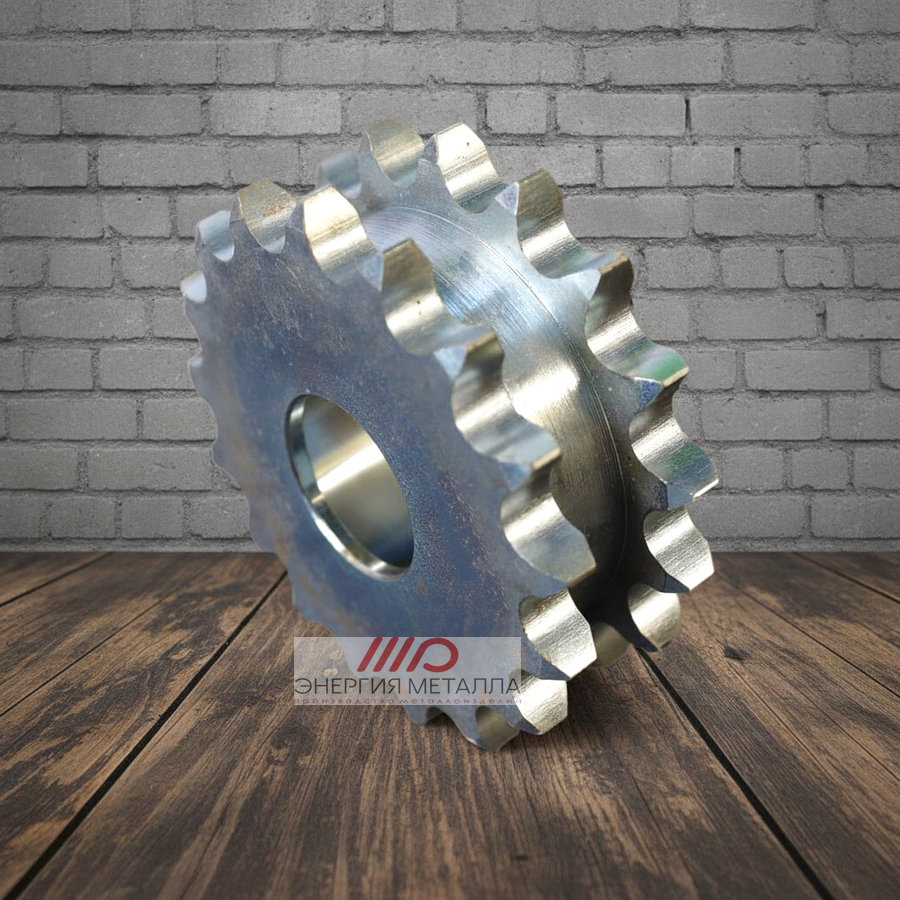

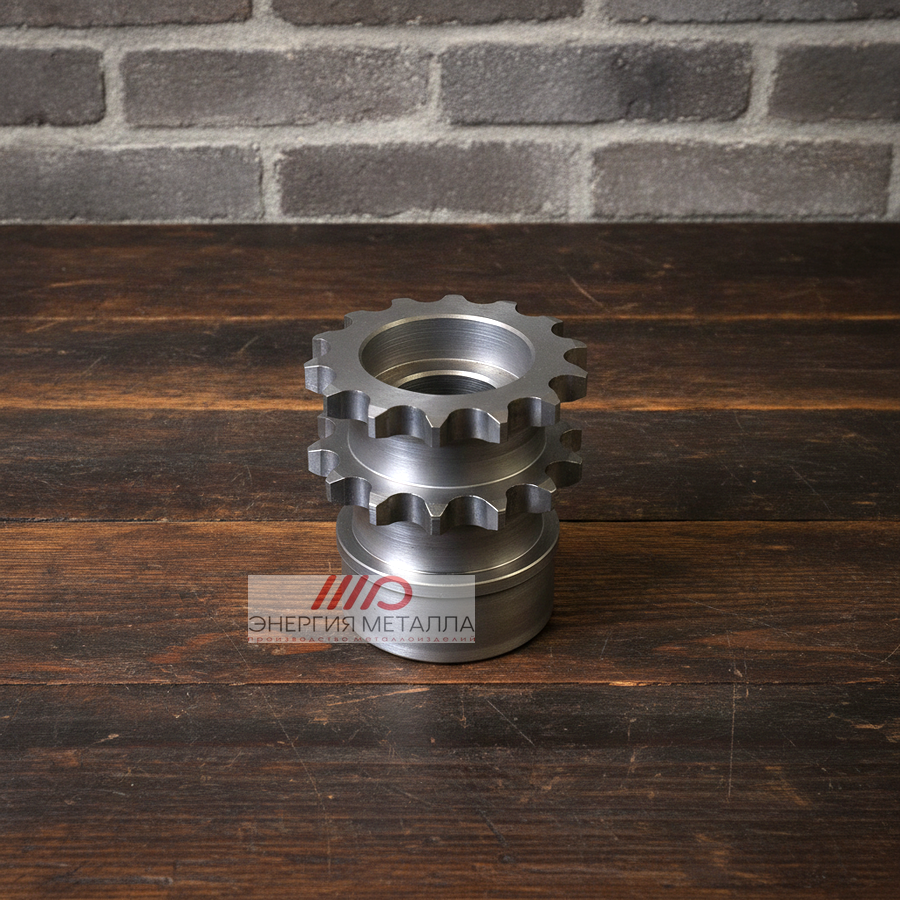

Звездочка двойная для однорядных цепей
Зубья звездочки рассчитаны под конкретный шаг цепи: 12,7 мм (08B/ANSI 40), 15,875 мм (10B/ANSI 50) или 19,05 мм (12B/ANSI 60). Несоответствие параметров приводит к ускоренному износу, повышенному шуму и вибрации в работе привода. При подборе звездочки обязательно учитывайте не только шаг цепи, но и количество рядов (однорядная, двухрядная, трехрядная).
Типы звездочек для приводных цепей
Выбор типа звездочки зависит от места установки в передаче и способа крепления на валу. Мы поставляем все распространенные варианты для цепей по ГОСТ, DIN и ANSI стандартам с возможностью быстрой замены при износе.
Правильный выбор конструкции звездочки влияет на удобство монтажа, ремонтопригодность и срок службы передачи. Для конвейерных линий рекомендуем звездочки под втулку Тапербуш — они позволяют заменить изношенную деталь без демонтажа вала и подшипниковых узлов.
Без ступицы
Плоские звездочки для ведомых валов. Устанавливаются на диск или фланец конвейера. Подходят для последующей расточки под нужный диаметр вала в условиях ремонтной мастерской.
Применение: конвейерные ленты, сельхозтехника, легкие приводы
Со ступицей
Для ведущих валов. Выпускаются под расточку, под конкретный диаметр вала со шпоночным пазом или с установочным винтом. Ступица обеспечивает надежную фиксацию и передачу крутящего момента.
Применение: промышленные редукторы, станки, тяжелые приводы
Под втулку Тапербуш
Крепление на конической втулке позволяет быстро заменить звездочку без демонтажа вала и подшипников. При затягивании болтов втулка равномерно обжимает вал, обеспечивая надежную посадку без люфтов.
Применение: конвейеры, линии непрерывного транспорта, пищевое оборудование
Как подобрать звездочку под вашу цепь?
Достаточно знать маркировку цепи и количество зубьев — мы подберем подходящую звездочку за 15 минут. Не нужно разбираться в стандартах: укажите параметры вашей цепи, и мы сделаем все остальное, проверив совместимость по всем критериям.
При подборе звездочки учитываем не только шаг цепи, но и ширину ролика, диаметр валика, количество рядов и требуемое передаточное отношение. Это позволяет избежать ошибок, которые приводят к быстрому износу или поломке передачи.
Полная таблица соответствия звездочек по стандартам
| Тип звездочки | Цепь / Шаг | ГОСТ | Стандарт | Martin | SATI | SKF |
|---|---|---|---|---|---|---|
| Без ступицы, незакал. | 08B-1 / 12,7 мм | ПР-12,7 | DIN 8187 | 08A30 | CS09030 | PHS 08B-1A30 |
| Без ступицы, закал. | 08B-1 / 12,7 мм | ПР-12,7 | DIN 8187 | 08A30H | CS09030 | PHS 08B-1AH30 |
| Со ступицей, незакал. | 10B-1 / 15,875 мм | ПР-15,875 | DIN 8187 | 10B15 | PS10015 | PHS 10B-1B15 |
| Со ступицей, закал. | 10B-1 / 15,875 мм | ПР-15,875 | DIN 8187 | 10B15H | PS10015 | PHS 10B-1BH15 |
| Под втулку Тапербуш | 16B-1 / 25,4 мм | ПР-25,4 | DIN 8187 | 16BTB20-2517 | TS12020 | PHS 16B-1DSA20 |
| ANSI, без ступицы | ANSI 40 / 12,7 мм | — | ANSI B29.1 | 40A30 | CS09A30 | PHS 40-1A30 |
| Двухрядная | 20B-2 / 31,75 мм | 2ПР-31,75 | DIN 8187 | D20B15 | PD15020 | PHS 20B-2B15 |
| Трехрядная | 10B-3 / 15,875 мм | 3ПР-15,875 | DIN 8187 | E10B21 | PT10021 | PHS 10B-3B21 |
Буква H в маркировке означает закаленные зубья. Для полной таблицы из 21 позиции запросите у инженера — вышлем в формате PDF.
Что нужно для подбора
Отправьте нам три параметра:
- Маркировку цепи (например: 10B-1, ANSI 50, ПР-15,875-156-2)
- Количество зубьев звездочки (обычно от 9 до 60)
- Тип посадки: без ступицы / со ступицей / под втулку Тапербуш
Если цепь изношена и маркировка нечитаема — измерьте шаг цепи (расстояние между осями соседних валиков) и ширину внутреннего звена. Этого достаточно для точного подбора.
Материалы и стандарты совместимости
Приводные звездочки для цепей изготавливаются из стали 45, 40Х или легированных марок с закалкой зубьев до 45-50 HRC. Это обеспечивает износостойкость при работе с роликовыми и втулочными цепями даже в условиях высоких нагрузок и загрязненной среды.
Для тяжелых условий эксплуатации (горнодобывающее оборудование, металлургия) рекомендуем звездочки с индукционной закалкой зубьев. Такая обработка увеличивает срок службы в 2-3 раза по сравнению со стандартными изделиями без термообработки.
Основные материалы изготовления
Сталь 45 — применяется для звездочек средней нагруженности в условиях умеренного износа. Подходит для конвейеров пищевой промышленности, упаковочного оборудования.
Сталь 40Х — легированная хромом сталь для повышенных нагрузок и ударных воздействий. Используется в сельхозтехнике, лесозаготовительном оборудовании, строительных машинах.
Закаленные зубья — обязательны для тяжелонагруженных передач. Твердость поверхности 45-50 HRC предотвращает выкрашивание и пластическую деформацию при пиковых нагрузках.
Совместимость со стандартами цепей:
- ГОСТ 13568-86 — отечественные приводные цепи типа ПР (приводные роликовые)
- DIN 8187 — европейские цепи с обозначением 08B, 10B, 12B и т.д.
- ANSI B29.1 — американские цепи с маркировкой ANSI 40, 50, 60
Важно Звездочки одного шага по разным стандартам часто взаимозаменяемы, но профиль зуба может незначительно отличаться. Для критичных применений рекомендуем использовать звездочки того же стандарта, что и цепь.
Профиль зуба звездочки по стандартам DIN 8187 и ГОСТ 591-69
Причины износа звездочек и как продлить срок службы
Основные причины преждевременного износа — неправильное натяжение цепи, несоосность валов и отсутствие смазки. При соблюдении правил эксплуатации звездочки служат 2-3 года даже в тяжелых условиях промышленного производства.
Износ зубьев звездочки проявляется в виде характерного «заострения» профиля — зубья приобретают форму крючка. Это приводит к проскакиванию цепи, повышенному шуму и вибрации. Замена изношенной звездочки без замены цепи не решает проблему — новая звездочка быстро примет форму изношенной цепи.
| Проблема | Последствия | Решение |
|---|---|---|
| Слишком тугая цепь | Перегрузка подшипников, ускоренный износ зубьев | Натяжение: прогиб 2-3% от межосевого расстояния |
| Слишком слабая цепь | Проскакивание звеньев, ударные нагрузки | Регулировка каждые 200 часов работы |
| Несоосность валов | Односторонний износ зубьев, шум | Выравнивание с точностью ±0,5 мм на 100 мм |
| Отсутствие смазки | Коррозия, задиры на поверхности зубьев | Смазка каждые 8 часов в запыленных условиях |
Критически важный совет
Всегда заменяйте цепь и звездочки комплектом. Изношенная цепь быстро повредит новую звездочку, а старая звездочка ускорит износ новой цепи. Экономия на замене одного элемента приводит к двойным расходам через 1-2 месяца эксплуатации.
Для увеличения срока службы передачи рекомендуем устанавливать защитные кожухи, предотвращающие попадание абразивных частиц (песка, металлической стружки) в зону зацепления цепи и звездочки.
Изготовление звездочек по чертежам
Если не нашли нужную звездочку в каталоге — изготовим по вашему чертежу за 7-10 дней. Работаем с любыми сложными конфигурациями: разъемные звездочки для ремонта без демонтажа оборудования, нестандартные посадочные размеры, специальные профили зубьев под уникальные цепи.
Производственные возможности позволяют изготавливать звездочки диаметром от 50 мм до 600 мм с точностью посадочных поверхностей до 0,02 мм. Используются станки с ЧПУ для фрезерования зубьев и токарной обработки ступиц, что гарантирует соответствие чертежу и долговечность изделия.
Предоставляются следующие типы нестандартных звездочек:
- Цельные и разъемные конструкции (для ремонта без демонтажа вала)
- Со шпоночными пазами и радиальными отверстиями под установочные винты
- Под нестандартные шаги цепей (включая метрические и дюймовые)
- По ГОСТ, DIN/ISO или вашим техническим условиям с указанием твердости
Минимальная партия — от 1 штуки. Для заказов от 10 штук — индивидуальные условия оплаты и сроки изготовления.
Как заказать звездочки для приводных цепей?
Отправьте параметры цепи — получите подборку с ценами и сроками поставки за 15 минут. Доставка по РФ включена в стоимость без дополнительных платежей при получении груза в транспортной компании.
Процесс заказа максимально упрощен для экономии вашего времени. Большинство клиентов получают полную информацию по наличию, цене и срокам отгрузки в течение 15 минут после отправки запроса. Для срочных заказов предусмотрен приоритетный подбор без дополнительной оплаты.
Отправьте маркировку цепи или чертеж через форму заказа
Получите подборку с ценами и сроками от специалиста
Доставка по РФ за 5-20 дней, оплата при получении
Почему клиенты обращаются к нам за звездочками?
Мы берем на себя подбор и логистику — вы получаете готовое решение «под ключ». Доставка по РФ включена в стоимость без дополнительных платежей при получении.
Точный подбор по параметрам
Укажите маркировку цепи (например, 10B-1, ПР-15,875) или отправьте чертеж — мы подберем совместимые звездочки в течение рабочего дня точно по вашему ТЗ или чертежу.
Наши специалисты проверяют соответствие по шагу, профилю зуба и посадочным размерам, чтобы исключить ошибки при монтаже.
Доставка без наценки
Транспортировка по России уже включена в цену товара. Отправляем через проверенные транспортные компании (СДЭК, Деловые Линии, ПЭК).
Стоимость доставки рассчитывается при формировании заказа и не меняется до получения груза в ваш регион — никаких доплат при получении.
Широкий ассортимент
Мы можем предложить звездочки под любые стандарты: ГОСТ, DIN 8187, ANSI B29.1.
Для стандартных типоразмеров срок поставки — 5-12 дней. Редкие позиции и нестандартные исполнения — от 20 рабочих дней.
Проверка качества
Перед отправкой каждая партия проходит визуальный контроль: проверяем целостность зубьев, отсутствие дефектов поверхности и соответствие маркировке.
При обнаружении брака или несоответствия параметров — оперативно заменяем товар.
Техническая поддержка
Помогаем с подбором при отсутствии точных данных: по фото изношенной звездочки, параметрам вала или условиям эксплуатации подберем оптимальный вариант.
Консультация инженера включена в стоимость — задавайте вопросы до и после покупки.
Как заказать приводные звездочки?
Перед тем как сделать заказ ознакомьтесь с отзывами о нашей компании.
Затем выберите удобный вариант заказа:
- Нажмите на один из значков
или отправьте сообщение на +7 995-85-02-096
- Напишите на info@metallux-k.ru или в форму обратной связи.
- Позвоните нам - +7-995-85-13-277
Напоминаем, что при размещении заказа у нас вы получаете:
- бесплатную доставку продукции до транспортной компании;
- специальные условия при заказе оптовых партий продукции.
Частые вопросы о звездочках для приводных цепей
Износ звездочки проявляется в трех характерных признаках:
Признаки износа
- Форма зубьев: новые зубья имеют симметричный профиль, изношенные — заостренную форму «крючка» с наклоном в сторону вращения
- Зазор между цепью и зубом: при износе цепь провисает между зубьями даже при правильном натяжении
- Шум и вибрация: металлический стук при работе указывает на проскакивание звеньев из-за износа
Проверка «на палец»: нажмите на цепь между звездочками. Если звено легко отрывается от зуба более чем на 2-3 мм — звездочка изношена.
Для точной диагностики используйте шаблон износа (калибр), который сравнивает профиль зуба со стандартным. Такие шаблоны поставляются производителями цепей (например, Tsubaki, Renold).
Рекомендация
Заменяйте звездочку при износе зубьев более 10% от исходной толщины. Продолжение эксплуатации приведет к ускоренному износу новой цепи.
Основное отличие — шаг цепи, для которой предназначена звездочка:
| Маркировка | Шаг цепи, мм | Ширина ролика, мм | Применение |
|---|---|---|---|
| 08B / ANSI 40 | 12,7 | 7,75 | Легкие конвейеры, сельхозтехника |
| 10B / ANSI 50 | 15,875 | 9,65 | Промышленные конвейеры, станки |
| 12B / ANSI 60 | 19,05 | 12,7 | Тяжелые приводы, горное оборудование |
Важно
Звездочки с разным шагом невзаимозаменяемы. Установка звездочки 10B под цепь 08B приведет к мгновенному повреждению передачи.
Дополнительные различия:
- Толщина диска звездочки увеличивается с ростом шага
- Радиус впадины между зубьями рассчитан под диаметр ролика конкретной цепи
- Угол профиля зуба стандартизирован под каждый шаг по ГОСТ 591-69 / DIN 8187
Правильная установка звездочки критична для срока службы передачи. Следуйте инструкции:
Пошаговая инструкция
- Подготовка: очистите вал и посадочное отверстие звездочки от грязи и ржавчины. Проверьте отсутствие задиров.
- Напрессовка: для звездочек со ступицей под расточку используйте гидравлический пресс. Запрещено забивать молотком — это деформирует ступицу.
- Фиксация: для звездочек с шпоночным пазом установите шпонку, затем затяните стопорную гайку моментом 80-120 Н·м (зависит от диаметра вала).
- Тапербуш: для втулок затягивайте болты по диагонали в 3-4 приема до полного обжатия вала.
После установки проверьте:
- Биение звездочки — не более 0,3 мм на диаметре 200 мм
- Соосность с ведомой звездочкой — отклонение не более 0,5 мм на 100 мм межосевого расстояния
- Свободное вращение без закусывания
Внимание: при установке звездочки на конический вал (без ступицы) используйте стопорное кольцо или гайку с контргайкой. Самопроизвольное ослабление крепления приводит к аварийной поломке.
Короткий ответ
Сами звездочки смазывать не требуется. Смазка наносится на цепь — ролики, валики и втулки. При работе смазка частично попадает на зубья звездочки, что снижает трение и предотвращает коррозию.
Рекомендации по смазке цепной передачи:
- Используйте специальные цепные смазки с высокой адгезией (например, Моликот, Klüber)
- Частота нанесения: каждые 8 часов работы в запыленных условиях, каждые 40 часов — в чистых помещениях
- Наносите смазку на внутреннюю сторону цепи в зоне зацепления со звездочкой
- Избегайте избытка смазки — она притягивает абразивную пыль
Распространенная ошибка
Нанесение густой смазки (Литол, Циатим) непосредственно на зубья звездочки приводит к накоплению абразива и ускоренному износу. Смазка должна быть жидкой и проникать во внутренние части цепи.
Для звездочек из нержавеющей стали или с антикоррозийным покрытием дополнительная защита не требуется. В условиях повышенной влажности рекомендуем после простоя протирать звездочки сухой ветошью.
Срок службы звездочки зависит от условий эксплуатации:
| Условия эксплуатации | Ресурс, часов | Факторы влияния |
|---|---|---|
| Чистое помещение, умеренные нагрузки | 8 000 – 12 000 | Регулярная смазка, правильное натяжение |
| Производственный цех, средние нагрузки | 4 000 – 6 000 | Запыленность, периодические перегрузки |
| Открытая площадка, тяжелые условия | 1 500 – 2 500 | Влага, абразив, высокие ударные нагрузки |
+200% Звездочки с закаленными зубьями служат в 2-3 раза дольше незакаленных в одинаковых условиях.
Как увеличить ресурс
- Устанавливайте защитные кожухи для предотвращения попадания абразива
- Контролируйте натяжение цепи еженедельно
- Заменяйте цепь при удлинении более 3% от исходной длины
- Используйте звездочки из стали 40Х для тяжелых условий
При соблюдении этих правил ресурс звездочки приближается к верхней границе диапазона.
Основные различия между закаленными и незакаленными зубьями:
| Характеристика | Незакаленные зубья | Закаленные зубья |
|---|---|---|
| Твердость поверхности | 220-280 HB | 45-50 HRC (420-500 HB) |
| Срок службы | 1 500 – 3 000 часов | 4 000 – 8 000 часов |
| Цена | Базовая | На 20-30% выше |
| Применение | Легкие передачи, редкое использование | Промышленное оборудование, постоянная работа |
Закалка выполняется методом индукционной обработки только поверхности зубьев. Сердцевина звездочки остается вязкой, что предотвращает хрупкое разрушение при ударных нагрузках.
В маркировке производители указывают закалку буквой «H»:
- Martin Sprocket: 10B15H — закаленная, 10B15 — незакаленная
- SKF: PHS 10B-1B15H — закаленная
Рекомендация
Для оборудования с режимом работы более 8 часов в сутки используйте только звездочки с закаленными зубьями. Доплата окупается за счет снижения простоев и затрат на замену.
Короткий ответ
Восстановление звездочек наплавкой не рекомендуется для промышленных передач.
Причины запрета:
- Нарушение геометрии зуба после наплавки и последующей механической обработки
- Образование остаточных напряжений в зоне наплавки, приводящих к трещинам
- Невозможность воспроизвести точный профиль зуба по стандарту ГОСТ 591-69 / DIN 8187
- Снижение усталостной прочности основного металла из-за термического воздействия
Исключение
Крупногабаритные звездочки диаметром более 500 мм для конвейеров с низкой скоростью (менее 0,5 м/с). В этом случае экономически оправдано восстановление с последующей фрезеровкой зубьев на станке с ЧПУ.
Для стандартных звездочек (диаметр до 300 мм) замена на новую деталь выгоднее по времени и надежности. Стоимость восстановления составляет 60-80% от цены новой звездочки, но ресурс восстановленной детали не превышает 40% от нового изделия.
Вывод: для ответственных приводов (станки, производственные линии) всегда устанавливайте новые звездочки. Восстановление допустимо только для вспомогательного оборудования с низкими требованиями к надежности.
Количество зубьев ведущей и ведомой звездочек определяет передаточное отношение:
i = Zведомой / Zведущей
Рекомендации по выбору
- Минимум 13 зубьев для ведущей звездочки — меньше приводит к ударным нагрузкам и быстрому износу
- Оптимально 17-25 зубьев для ведущей звездочки — баланс между компактностью и плавностью работы
- Соотношение зубьев не должно быть кратным (например, 20 и 40) — это вызывает неравномерный износ
- Максимум 120 зубьев для ведомой звездочки — больше нецелесообразно из-за габаритов
Пример расчета для конвейера с передаточным отношением 3:1:
- Ведущая звездочка: 17 зубьев
- Ведомая звездочка: 17 × 3 = 51 зуб
Для точного подбора учитывайте также межосевое расстояние и длину цепи. Используйте онлайн-калькуляторы производителей цепей (Tsubaki, Renold) или предоставьте исходные данные нашим инженерам — рассчитаем оптимальные параметры бесплатно.
Важно
При выборе количества зубьев учитывайте стандартные ряды производителей. Например, звездочки SATI выпускаются с количеством зубьев: 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 28, 30, 32... Не все значения доступны в наличии.
Ответ
Да, звездочки разных производителей совместимы при соблюдении двух условий:
- Одинаковый стандарт цепи (например, обе под цепь 10B по DIN 8187)
- Одинаковый шаг и количество рядов цепи
Профиль зуба стандартизирован международными нормами:
- DIN 8187 — европейский стандарт (применяется SATI, SKF)
- ANSI B29.1 — американский стандарт (применяется Martin Sprocket)
- ГОСТ 591-69 — российский стандарт
Звездочки под цепь одного шага по разным стандартам часто взаимозаменяемы:
- Цепь 10B (DIN) и ANSI 50 имеют одинаковый шаг 15,875 мм и совместимы
- Цепь 08B (DIN) и ANSI 40 имеют одинаковый шаг 12,7 мм и совместимы
- Ширина внутреннего звена может незначительно отличаться (до 0,3 мм) — это не влияет на работу
Практический совет
Для ответственных передач используйте звездочки одного производителя. Для вспомогательных механизмов допустимо комбинирование при условии проверки зацепления на холостом ходу перед запуском в работу.
Проверка совместимости: перед установкой новой звездочки другой марки прокрутите цепь вручную на 5-10 оборотов. Отсутствие закусывания и равномерное зацепление подтверждают совместимость.
