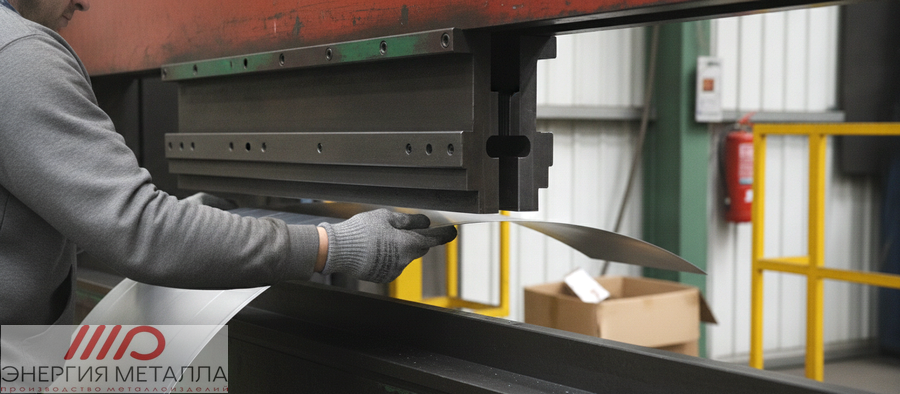

Гибка листового железа
Качественная гибка листового металла на заказ — надежные решения для ваших производственных задач с гарантией точности и долговечности!
Толщина обрабатываемых материалов:
- От тонких листов до 20 мм
- Стандартные детали по чертежам
- Сложная фигурная гибка
- Декоративная гибка для архитектурных элементов
Технологические возможности:
- Точная гибка на современных станках с ЧПУ
- Плавная радиусная гибка различной конфигурации
- Изготовление деталей с заданным радиусом изгиба
- Бесконтактная гибка для сохранения защитных покрытий
Работаем с материалами:
- Нержавеющие стали (AISI 304, 316, 430)
- Алюминий и его сплавы
- Оцинкованная сталь для кровельных систем
Гибка листового металла на заказ с точностью ±0,1 мм выполняется на современных станках с ЧПУ.
Плоский лист превращается в сложные детали для ваших проектов. Работают обычно с толщинами от 0,5 мм до 25 мм, обеспечивая минимальные сроки изготовления.
Общие возможности:
- ✓ Гибка листов размером до 6×2 метра
- ✓ Работа с любыми сплавами: сталь, нержавейка, алюминий
- ✓ Изготовление деталей по чертежам за 24-48 часов
- ✓ Полный цикл: от расчета до доставки готовых изделий
Мы предлагаем готовые решения для различных отраслей: строительство, машиностроение, мебельное производство, рекламные конструкции. Наши специалисты помогут подобрать оптимальную технологию гибки для вашего проекта.
Виды гибки по толщине металла
Выбор технологии гибки зависит от толщины металла и напрямую влияет на качество и стоимость готовых изделий.
Различают несколько технологий гибки в зависимости от толщины обрабатываемого материала. Неправильный выбор метода гибки для конкретной толщины приводит к браку в 85% случаев.
Ключевые параметры по толщинам:
Тонкий металл (0,5-3 мм) — требует вакуумного прижатия для предотвращения волн
Средний (4-10 мм) — оптимальная зона для большинства применений
Толстый (свыше 10 мм) — нуждается в прогреве и специальном оборудовании
Для тонкого металла (до 3 мм) используется вакуумное прижатие, что предотвращает появление волн и неровностей на поверхности. Этот метод особенно важен при производстве декоративных элементов и точных деталей.
Средние толщины (4-10 мм) обрабатываются универсальным способом, который сочетает точность и производительность. Это наиболее востребованная категория для промышленного производства.
Технологии гибки для разных толщин
| Толщина, мм | Мин. радиус гибки | Макс. усилие, т/м | Технология |
|---|---|---|---|
| 0,5-1,0 | 0,3-0,5 мм | 0,5-1,0 | Вакуумное прижатие |
| 1,5-3,0 | 0,8-1,5 мм | 1,5-4,0 | Точная гибка ЧПУ |
| 4,0-10,0 | 2,0-5,0 мм | 5,0-15,0 | Универсальная гибка |
| 12,0-25,0 | 6,0-12,5 мм | 20,0-40,0 | Горячая гибка |
Радиусная гибка
Радиусная гибка позволяет создавать плавные изгибы с точным заданием радиуса от 5 мм до 5000 мм.
Такая технология востребована в архитектуре, дизайне и машиностроении для создания эстетичных и функциональных деталей. В отличие от угловой гибки, здесь металл плавно деформируется без острых переходов.
Технические возможности:
- Диапазон радиусов: от 5 мм до 5000 мм
- Толщина обрабатываемого металла: 0,5-15 мм
- Максимальная длина заготовки: 6 метров
- Точность выполнения: ±0,1 мм для малых радиусов
Расчет параметров радиусной гибки
Важные параметры при радиусной гибке
Упругое восстановление (пружинение) — после снятия нагрузки металл стремится вернуться в исходное положение. При радиусной гибке этот эффект особенно выражен и требует компенсации.
Распределение напряжений — в области изгиба возникают внутренние напряжения, которые могут вызвать деформацию детали при последующей обработке или эксплуатации.
Виды металлов для гибки
Каждый металл требует индивидуального подхода при гибке из-за различий в физических свойствах и поведении под нагрузкой.
Неправильный выбор параметров гибки для конкретного сплава приводит к трещинам, потере защитных свойств или деформации детали. Мы изучили поведение более 30 видов металлов и разработали оптимальные режимы обработки.
Особенности популярных материалов:
Нержавеющая сталь — склонна к пружинению, требует увеличенной компенсации угла
Алюминий — образует трещины при малых радиусах, нуждается в предварительном отжиге
Оцинкованная сталь — требует бережного обращения для сохранения защитного слоя
Нержавеющая сталь имеет более высокую прочность по сравнению с обычной углеродистой сталью, что требует большего усилия при гибке. Также она склонна к упругому восстановлению, поэтому угол гибки нужно компенсировать.
| Материал | R min | Особенности |
|---|---|---|
| Ст3 | 0,5×S | Универсальная сталь |
| Нержавейка | 1,0×S | Требует компенсации пружинения |
| Алюминий | 0,8×S | Склонен к трещинам |
| Оцинковка | 1,5×S | Бережная гибка |
Влияние марки стали на процесс гибки
Важно знать при выборе стали
Стали с высоким содержанием углерода более склонны к образованию трещин при гибке. Для них требуется предварительный отпуск или использование более мягкого режима обработки.
Низколегированные стали обладают хорошей пластичностью, но требуют большего усилия для гибки по сравнению с углеродистыми сталями.
ГОСТ и нормативы
Соблюдение ГОСТ при гибке гарантирует надежность и долговечность готовых изделий в эксплуатации.
Мы руководствуемся основными стандартами, которые регламентируют допуски на размеры, минимальные радиусы гибки и требования к качеству обработки. Это позволяет обеспечить совместимость деталей в сборочных узлах.
Ключевые ГОСТы:
- ГОСТ 14792-80 — Общие технические требования к деталям
- ГОСТ 19903-74 — Сортамент горячекатаного листа
- ГОСТ 16523-97 — Тонколистовой прокат из углеродистой стали
- ГОСТ 5632-2014 — Нержавеющие коррозионно-стойкие стали
Таблица минимальных радиусов гибки по ГОСТ
Согласно ГОСТ 14792-80, минимальный радиус гибки зависит от толщины материала и его марки. Нарушение этих норм может привести к снижению прочности изделия.
| Толщина S, мм | Минимальный R, мм (углеродистая сталь) |
Минимальный R, мм (нержавеющая сталь) |
|---|---|---|
| 0,5-1,0 | 0,5 | 1,0 |
| 1,5-2,0 | 1,0 | 1,5 |
| 2,5-4,0 | 1,5 | 2,5 |
| 5,0-8,0 | 3,0 | 5,0 |
Практические примеры гибки металла
Реальные кейсы из разных отраслей
Теория — это хорошо, но практика решает всё. В этом разделе мы показываем реальные примеры гибки металла с подробным анализом технологических решений и результатов.
Пример 1: Гибка корпуса для промышленного оборудования
Задача: Изготовить корпус для станка из нержавеющей стали AISI 304 толщиной 2 мм с 8 линиями гиба.
Технологические особенности:
- Компенсация пружинения +4° на каждый угол
- Последовательность гибки: сначала внутренние углы, потом внешние
- Использование специальных пуансонов с радиусом 2 мм
Результат: Точность ±0,15 мм на всех размерах, отсутствие деформации отверстий.
Пример 2: Архитектурные элементы из алюминия
Задача: Изготовить декоративные панели для фасада из алюминия 5754 толщиной 3 мм с переменными радиусами.
Технологические особенности:
- Предварительный отжиг при 300°C для снятия напряжений
- Использование вальцов для создания плавных переходов
- Защитная пленка для сохранения финишного покрытия
Результат: Плавные изгибы без трещин, сохранение зеркальной поверхности.
Пример 3: Кровельные элементы из оцинкованной стали
Задача: Изготовить комплект ендов и коньков для крыши из оцинкованной стали 0,55 мм с полимерным покрытием.
Ключевые проблемы:
- Сохранение целостности полимерного слоя при гибке
- Обеспечение герметичности стыков
- Точное совпадение элементов при монтаже
Решение:
- Увеличенные радиусы гибки (4×S вместо стандартных 2×S)
- Полиуретановые накладки на инструмент
- Двухэтапная гибка с промежуточной проверкой
Результат: Срок службы элементов более 25 лет без протечек и коррозии.
Таблица технологических решений для типовых задач
| Тип изделия | Материал | Критические параметры | Рекомендуемая технология | Распространенные ошибки |
|---|---|---|---|---|
| Корпуса оборудования | Ст3, нержавейка | Точность ±0,2 мм, перпендикулярность | Гибка на ЧПУ с компенсацией пружинения | Неправильная последовательность гибки, игнорирование пружинения |
| Архитектурные элементы | Алюминий, медь | Эстетика поверхности, плавность изгибов | Радиусная гибка на вальцах, предварительный отжиг | Слишком маленькие радиусы, отсутствие защиты поверхности |
| Кровельные детали | Оцинковка с полимером | Герметичность, сохранение покрытия | Мягкая гибка с увеличенными радиусами | Острые углы, повреждение защитного слоя |
| Несущие конструкции | Сталь 5-15 мм | Прочность, отсутствие трещин | Горячая гибка или ступенчатая деформация | Холодная гибка толстого металла без подготовки |
Советы для проектировщиков и технологов
Проектирование
- Всегда указывайте направление проката на чертежах
- Располагайте отверстия на расстоянии не менее 3×S от линий гибки
- Для нержавейки увеличивайте радиусы на 20-30%
Технология
- Для толстого металла используйте прогрев до 200-250°C
- При гибке алюминия применяйте специальные смазки
- Для оцинковки используйте инструмент с закругленными кромками
Контроль качества
- Проверяйте плоскостность до и после гибки
- Контролируйте целостность защитных покрытий
- Тестируйте сварные швы после гибки
Наш подход к выполнению заказов
Мы обеспечиваем полный цикл услуг по гибке металла с учетом логистики и своевременной доставки готовых изделий.
Наша компания специализируется на предоставлении комплексных решений по гибке листового металла. Мы предлагаем не просто услуги обработки, а полный цикл: от подбора материала до доставки готовой продукции на ваш объект.
Предоставление товара под ваш ТЗ
Постоянное сотрудничество позволяет нам в кратчайшие сроки выполнять заказы под ваш ТЗ с помощью наших профессиональных специалистов.
Сроки выполнения
Реальные сроки: простые детали — от 3 дней, сложные изделия — от 7 дней. Срочные заказы выполняем в ближайшее время.
Доставка
Грузоперевозочные компании доставляют заказы по всей России. Стоимость доставки включена в цену заказа при объеме от 50 штук.
Контроль качества и логистика
Наши гарантии
- Мы гарантируем соответствие продукции заявленным техническим характеристикам
- При необходимости предоставляем сертификаты качества на каждый заказ
- В случае обнаружения брака, мы бесплатно заменяем детали или возвращаем средства
Логистика играет ключевую роль в выполнении заказов. Благодаря собственному автопарку и установленным связям с транспортными компаниями, мы обеспечиваем своевременную доставку по всей территории РФ.
Как разместить заказ на фрикционные диски?
Перед тем как сделать заказ ознакомьтесь с отзывами о нашей компании.
Затем выберите удобный вариант заказа:
- Нажмите на один из значков
или отправьте сообщение на +7 995-85-02-096
- Напишите на info@metallux-k.ru или в форму обратной связи.
- Позвоните нам - +7-995-85-13-277
Напоминаем, что при размещении заказа у нас вы получаете:
- бесплатную доставку продукции до транспортной компании;
- специальные условия при заказе оптовых партий продукции.
Часто задаваемые вопросы
Минимальный заказ на гибку составляет 1 единицу детали при условии наличия необходимого материала на складе. Для новых клиентов возможен пробный заказ на одну деталь по себестоимости без учета наценки.
Для крупных заказов (от 50 000 руб.) мы включаем стоимость доставки в общий счет.
Мы понимаем, что многие клиенты хотят сначала проверить качество наших услуг перед размещением крупного заказа. Поэтому мы предлагаем возможность изготовления опытного образца по минимальной цене. Это позволяет оценить точность гибки, качество обработки кромок и соответствие техническим требованиям.
Для серийного производства мы рекомендуем начинать с партии от 5-10 деталей для окончательной отладки технологии. Это оптимальный подход, который минимизирует риски при переходе на полный объем заказа.
Да, мы принимаем заказы по предоставленным образцам. Для этого вы можете привезти деталь к нам в офис.
Наши инженеры проведут обмер детали и подготовят чертеж для дальнейшего производства. Также возможна обратная связь с корректировкой геометрии для улучшения технологичности.
Преимущество БесплатноПроцесс изготовления по образцу включает несколько этапов:
- Визуальный осмотр образца на наличие дефектов и особенностей
- Точное измерение всех геометрических параметров с помощью КИМ (координатно-измерительной машины)
- Анализ технологичности - оценка возможности воспроизведения детали на профессиональном оборудовании
Важно понимать, что некоторые детали, особенно выполненные методом штамповки или ковки, могут быть сложны для точного воспроизведения методом гибки. В таких случаях наши технологи предложат оптимальную альтернативу с сохранением функциональных характеристик.
Расчет стоимости на стандартные детали занимает от 15 минут до 2 часов в зависимости от сложности.
Для сложных геометрий с большим количеством изгибов или нестандартных материалов время расчета может увеличиться до 24 часов. Мы всегда сообщаем ориентировочное время ответа.
Процесс расчета стоимости включает в себя несколько обязательных этапов:
- Анализ чертежей или технического задания на предмет технологичности
- Выбор оптимальной технологии гибки для конкретной детали
- Расчет норм времени на каждую операцию производственного процесса
- Подбор материала и расчет его стоимости с учетом отходов
- Определение стоимости дополнительных операций (сварка, покраска, покрытие и т.д.)
Качественный расчет стоимости - это залог успешного сотрудничества. Мы никогда не предоставляем примерные цены без детального анализа технического задания, так как это может привести к недопониманию и изменению цены в процессе работы.
По завершении заказа мы предоставляем:
- Акт выполненных работ
- Паспорт на продукцию (при необходимости)
- Сертификаты соответствия материала (по запросу)
Все документы оформлены в соответствии с требованиями законодательства.
Для каждого заказа мы формируем полный пакет документов, который включает:
Стандартный пакет документов
- Товарная накладная по форме ТОРГ-12 с детализацией каждой позиции
- Акт приемки-сдачи работ с указанием всех выполненных операций
- Упаковочный лист с маркировкой каждой упаковочной единицы
При необходимости мы можем предоставить дополнительные документы:
- Сертификаты качества на исходные материалы (сталь, нержавейка, алюминий)
- Паспорта на продукцию для ответственных конструкций
- Заключения лаборатории о соответствии требованиям ГОСТ
Все документы выдаются как в бумажном, так и в электронном виде по запросу клиента.
Внесение изменений возможно до начала гибки первой детали. После запуска производства изменения возможны только по согласованию с производственным отделом.
Изменения после начала производства могут повлечь за собой дополнительные расходы и продление сроков.
Процесс внесения изменений в заказ строго регламентирован:
Этапы внесения изменений
- Подача заявки на изменение в письменной форме
- Оценка возможностей производства на предмет реализации изменений
- Расчет дополнительных затрат на материалы, оборудование, рабочее время
- Согласование новой стоимости и сроков с клиентом
- Подписание дополнительного соглашения к договору
На практике мы сталкиваемся с разными типами изменений:
| Тип изменения | Возможность внесения | Дополнительные затраты |
|---|---|---|
| Изменение размеров до 5% | Возможно без остановки производства | 10-15% от стоимости детали |
| Добавление/удаление гиба | Требует переналадки оборудования | 25-40% от стоимости детали |
| Замена материала | Возможно только для незапущенных деталей | Разница в стоимости материалов + 20% за переналадку |
Мы всегда стараемся идти навстречу клиентам, но иногда технические ограничения не позволяют внести изменения без существенных потерь для обеих сторон.
Да, мы предоставляем гарантию 12 месяцев на все выполненные работы по гибке.
В случае обнаружения брака, вызванного нашей ошибкой, мы бесплатно перерабатываем детали или возвращаем средства. Исключения составляют случаи неправильной эксплуатации или внешнего воздействия.
Наша гарантия распространяется на следующие аспекты качества:
- Геометрическая точность - соответствие размеров чертежу в пределах заявленных допусков
- Целостность материала - отсутствие трещин, надрывов и других дефектов в зонах гибки
- Качество поверхности - отсутствие царапин, вмятин и повреждений защитных покрытий
- Функциональность - возможность сборки и нормальной эксплуатации изделия
Процедура гарантийного обслуживания включает:
- Подача заявки с описанием проблемы и фотографиями дефекта
- Анализ причины несоответствия нашими технологами
- Принятие решения о методе устранения дефекта
- Бесплатное устранение дефекта или замена изделия
Мы гордимся тем, что гарантийные случаи составляют менее 0,5% от общего количества заказов, что говорит о высоком качестве нашей работы.
Мы принимаем оплату:
- Безналичным расчетом (для юридических лиц)
- Банковской картой (для физических лиц)
Для постоянных клиентов предусмотрена система отсрочки платежа.
Детализация способов оплаты
Для юридических лиц:
- 100% предоплата
- 50% предоплата, 50% при получении - стандартная схема
- Оплата после получения - только для постоянных клиентов с заключенным договором
Для физических лиц:
- Наличными в офисе при получении заказа
- Банковской картой (Visa, Mastercard, МИР) через терминал
Станки с ЧПУ обеспечивают точность гибки ±0,1 мм для большинства толщин и форм.
Точность зависит от:
- Толщины и марки материала
- Сложности геометрии детали
- Количества изгибов
В производстве используются эталонные образцы для калибровки инструмента перед каждой партией.
Классы точности гибки
| Класс точности | Допуск на линейные размеры | Допуск на угол гибки | Применение |
|---|---|---|---|
| Повышенный | ±0,1 мм | ±0,25° | Точное машиностроение, авиация |
| Средний | ±0,3 мм | ±0,5° | Общее машиностроение, корпуса |
| Обычный | ±0,5 мм | ±1,0° | Строительные конструкции |
Факторы, влияющие на точность гибки:
Материал
- Упругость материала (пружинение)
- Толщина и однородность листа
- Направление проката относительно гиба
- Температура окружающей среды
Технология
- Качество и износ инструмента
- Точность калибровки оборудования
- Опытность оператора
- Контроль на всех этапах
Для поддержания высокой точности проводят ежедневную калибровку оборудования и регулярное обучение персонала. Каждая деталь проходит многоступенчатый контроль качества с использованием прецизионных измерительных инструментов.
Да, при необходимости мы предоставляем специальную оснастку под уникальные детали.
Это может потребоваться для:
- Малых радиусов гибки
- Сложных пространственных форм
- Деталей с выступающими элементами
Стоимость оснастки обсуждается индивидуально.
Процесс изготовления специальной оснастки
- Анализ технического задания - определение требований к оснастке
- Разработка конструкции - создание чертежей
- Изготовление заготовки из инструментальной стали
- Механическая обработка - фрезерование, шлифовка, термообработка
- Испытания и доводка - тестирование на производстве
Виды специальной оснастки, которые мы предоставляем:
Пуансоны
- Специальные профили для сложных гибов
- Многоступенчатые пуансоны
- Пуансоны с изменяемым радиусом
Матрицы
- Сегментные матрицы для длинных деталей
- Матрицы с регулируемым углом
- Специальные матрицы для алюминия и нержавейки
Срок предоставления специальной оснастки составляет 3-7 дней в зависимости от сложности. Стоимость рассчитывается отдельно и может варьироваться от 5 000 до 50 000 рублей. При серийном производстве стоимость оснастки распределяется между всеми деталями заказа, что делает ее практически незаметной в расчете на единицу продукции.
