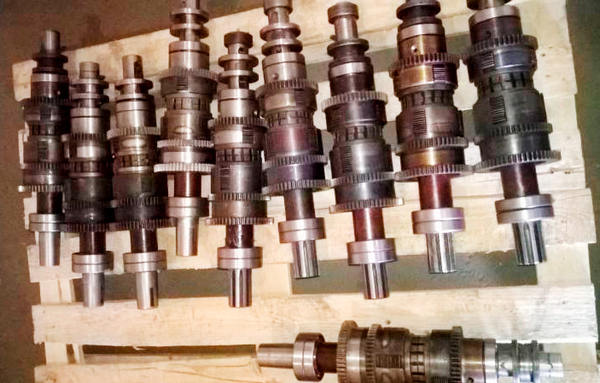

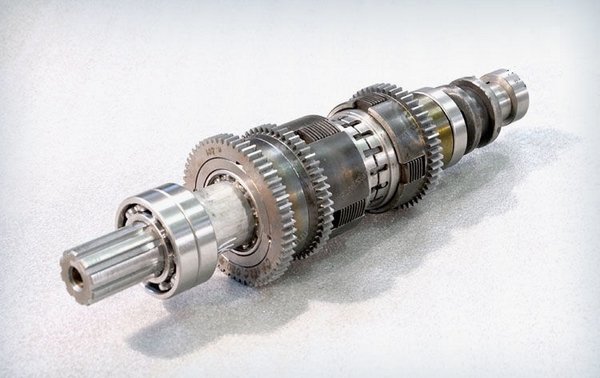

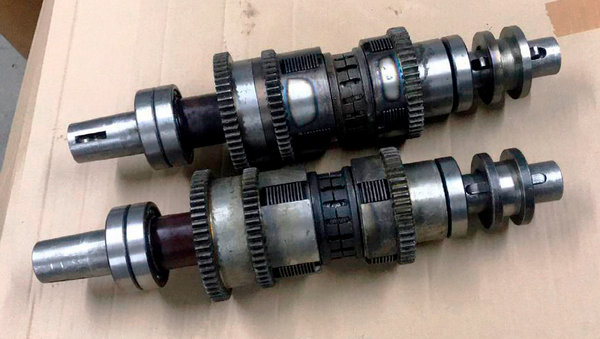

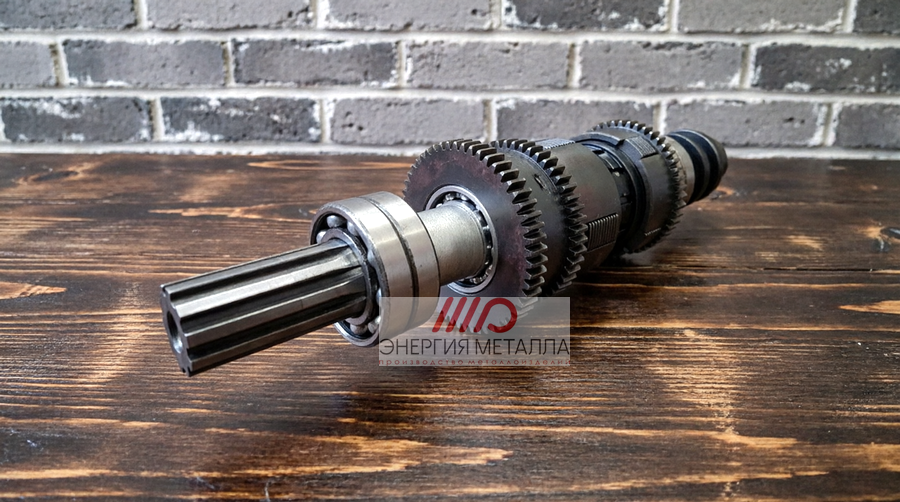

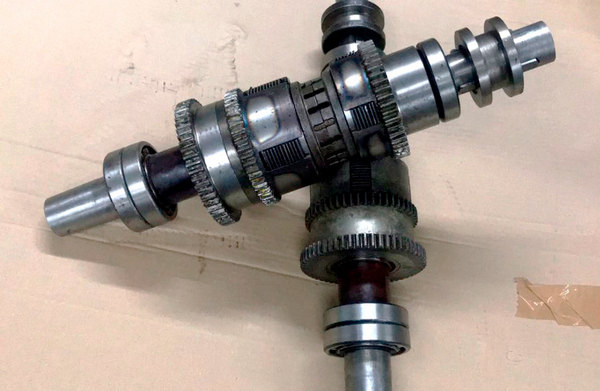

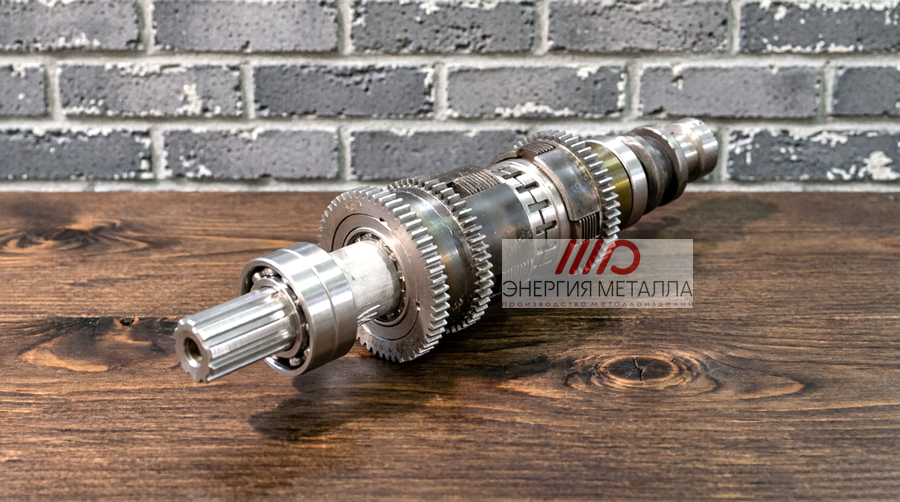

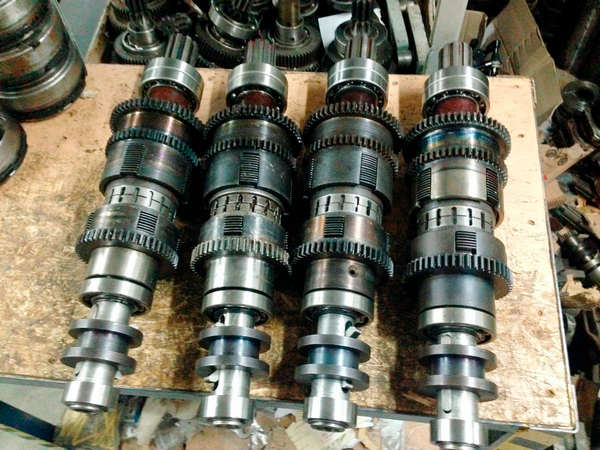

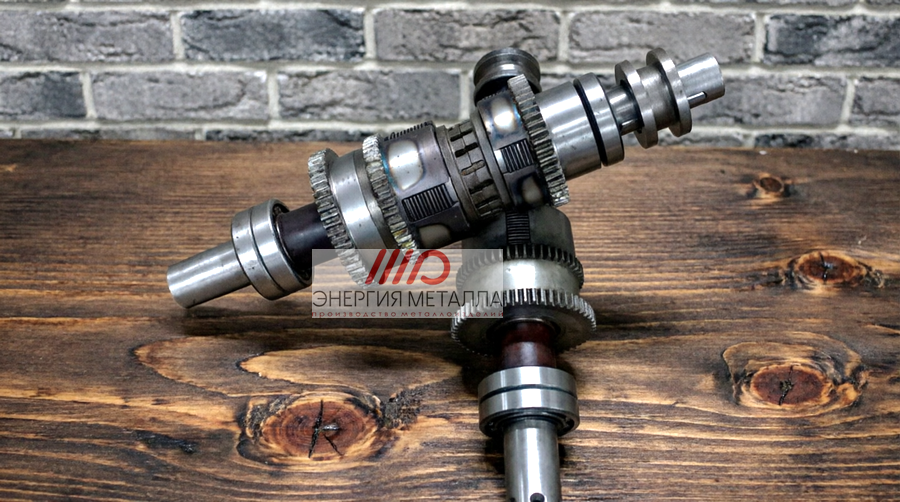

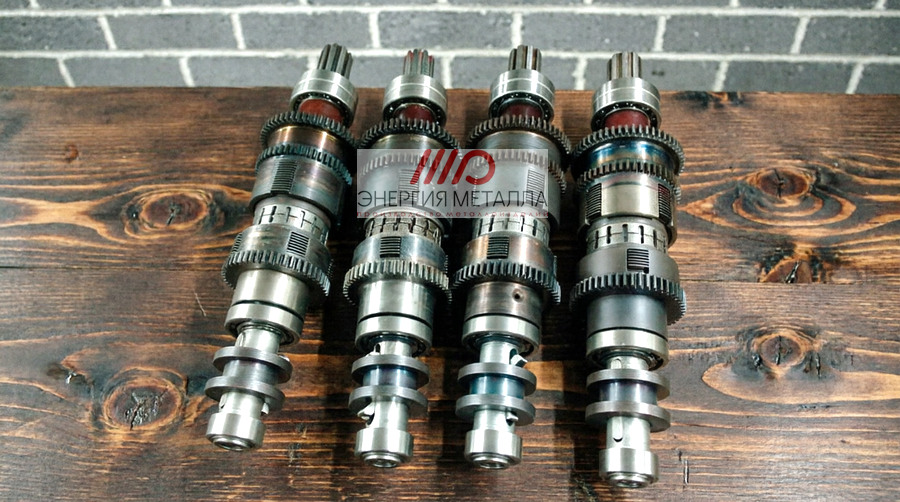

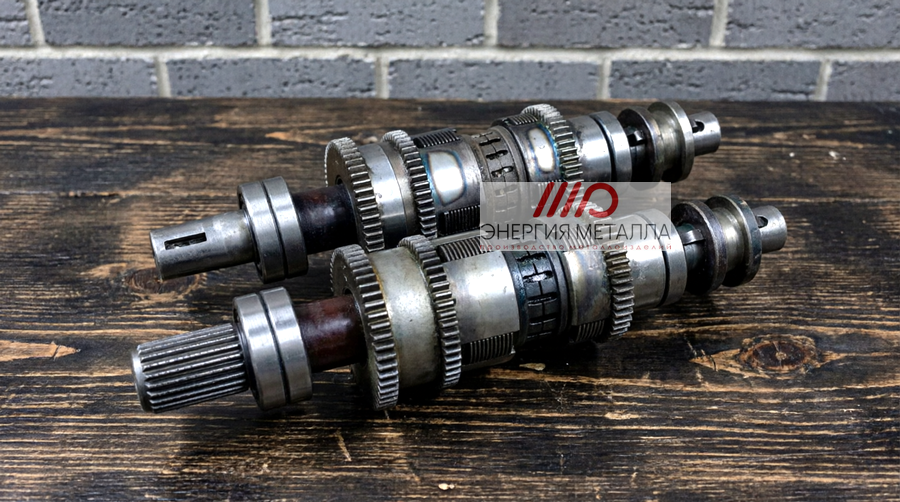

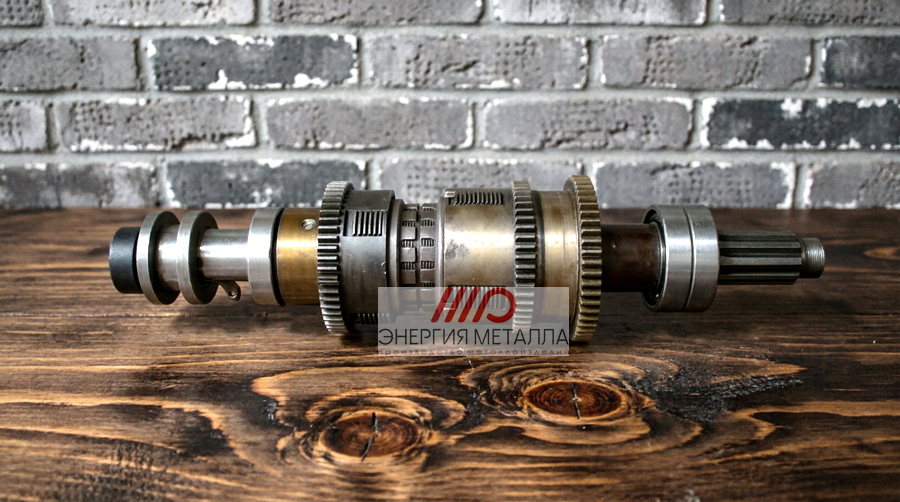

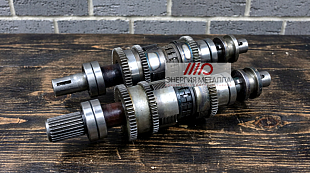

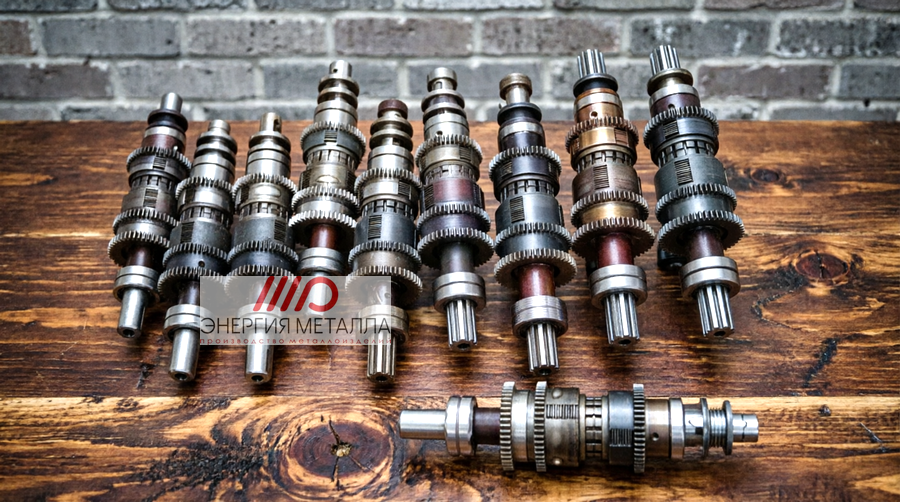

Фрикционный вал

Фрикционный вал (фрикцион) — это узел для соединения валов в металлорежущих станках, передающий крутящий момент за счет силы трения скольжения между фрикционными дисками.

Все кинематические схемы токарных, фрезерных и сверлильных станков используют фрикционные механизмы для передачи мощности от электродвигателя к шпинделю. Это обеспечивает плавное включение и надежную работу оборудования.

Основные функции фрикционного вала:

• Плавное подключение привода в прямом или обратном направлении
• Защита механизмов от перегрузок и ударных нагрузок
• Возможность включения и выключения валов во время работы
• Компенсация несоосности валов

Фрикционный вал располагается в редукторе токарного станка, станине фрезерного станка или головке сверлильного станка. Он обеспечивает передачу мощности двигателя на кинематическую схему станка.

Конструкция включает несколько фрикционных дисков с цилиндрическими или коническими поверхностями трения. Это достигает оптимального коэффициента трения и надежной передачи момента.

Принцип работы фрикциона:

• Разомкнутое состояние: диски свободно перемещаются, муфта расцеплена, вращение не передается
• Включенное состояние: ведущий и ведомый диски плотно прижаты, обеспечивая передачу крутящего момента

Приводной элемент состоит из набора фрикционных дисков на общем валу. Ведущие диски механически соединены с валом, а ведомые диски кинематически связаны со ступицей.

В паспорте изделия указывается максимальный крутящий момент, который может передавать фрикционная муфта без проскальзывания.

Управление фрикционными муфтами:

• Механическое — рычажное управление
• Гидравлическое — с помощью гидроцилиндра
• Электромагнитное — через электромагнитные катушки

Фрикционный вал токарного станка применяется при больших перепадах скоростей сочленяемых механизмов. Муфта проскальзывает при перегрузке, предотвращая аварийные ситуации.

Другое назначение — остановка шпинделя станка во время работы привода путем разрыва кинематической цепи. Это обеспечивает безопасность оператора.

Ременные или зубчатые передачи практически не используются для передачи момента от двигателя к шпинделю. Вместо них применяют фрикционные муфты сцепления.

Основное назначение — соединение валов на общей оси вращения станка с возможностью их разъединения.

Типы муфт по способу сцепления:

• Постоянные (не расцепляющиеся) муфты
• Сцепные (кулачковые, дисковые с торцевыми кулачками, зубчатые) для периодического соединения валов
• Фрикционные (передающие момент трением), избавленные от недостатков сцепных муфт

"Мягкое" соединение валов используется во фрезерных, токарных и других промышленных станках.

Основные технические параметры фрикционных валов определяют их эксплуатационные характеристики и область применения.

Фрикцион станка подвергается частым кратковременным перегрузкам. Фрикционные диски постепенно изнашиваются, теряют толщину и геометрию поверхностей трения.

Это приводит к износу валов, загрязнению, короблению и образованию заусенцев. Проявляется в виде пробуксовки, повышенного шума, нагрева и запаха гари.

Постоянное трение деталей требует периодического осмотра для своевременного обнаружения поломок. Регулярная замена узла предотвращает выход оборудования из строя.

Восстановить работоспособность можно заменой пакета фрикционных дисков или проведением полного ремонта вала.

Ремонт фрикциона включает:

• Притирку рабочих поверхностей дисков
• Регулировку люфта и зазоров
• Очистку от загрязнений и металлической стружки
• Замену пакета дисков или добавление дополнительной пары
• Замену подшипников качения
• Замену сломанных кулачков и пружин

Отремонтированный фрикцион имеет характеристики нового изделия.

При сильном износе лучше купить фрикционный вал в сборе — это восстанавливает работоспособность с минимальными затратами.

Определение модели станка — первый шаг при выборе фрикционного вала. Найдите заводской шильдик на станине станка с указанием модели (например, 1К62, 16К20, 1М63).

Год выпуска имеет значение: станки одной модели разных лет могут иметь отличия в конструкции фрикционного вала.

Ключевые различия по шлицам:

• 6-ти шлицевой вал — стандарт для ранних выпусков
• 8-ми шлицевой вал — применяется в более поздних модификациях
• Диаметр шлицов — проверьте штангенциркулем

Если маркировка стерлась: измерьте ключевые размеры старого фрикциона — общую длину, диаметр вала, диаметр дисков.

Обратите внимание на подшипники: в комплекте "в сборе" они уже установлены, "голый" вал требует переустановки подшипников.

Проверка совместимости:

• Сравните посадочные размеры в технической документации
• Уточните тип привода (механический, гидравлический)
• Проконсультируйтесь с нашими специалистами

Демонтаж старого фрикциона: отключите станок от сети, слейте масло из коробки скоростей, снимите защитные кожухи и отсоедините рычаги управления.

Используйте съемник для извлечения вала из корпуса. Не применяйте ударные нагрузки — это может повредить посадочные места.

Подготовка к установке:

• Очистите посадочные места от старого масла и загрязнений
• Проверьте состояние подшипниковых гнезд
• Замените сальники и уплотнения
• Нанесите тонкий слой консистентной смазки

Установка нового вала:

• Аккуратно установите вал в посадочные места
• Закрепите подшипники согласно чертежу
• Подсоедините элементы управления муфтой
• Установите защитные кожухи

Регулировка зазоров: проверьте осевой люфт вала (должен быть 0,1-0,3 мм) и отрегулируйте натяжение фрикционных дисков.

Проверка работоспособности:

• Заполните коробку скоростей маслом до требуемого уровня
• Проверните вал вручную — он должен вращаться свободно
• Включите станок на минимальных оборотах
• Проверьте переключение прямого и обратного хода
• Убедитесь в отсутствии посторонних шумов и вибраций

Типичные ошибки при монтаже:

• Неправильная посадка подшипников — приводит к заклиниванию
• Перетяжка фрикционных дисков — вызывает их быстрый износ
• Неправильное положение управляющих рычагов — муфта не включается полностью
• Использование неподходящего масла — ухудшает работу фрикциона

Рекомендации по обкатке: первые 2-3 часа работы избегайте максимальных нагрузок. Проверьте температуру нагрева корпуса — она не должна превышать 60°C.

Высокое качество изготовления: используем современные металлокерамические материалы с оптимальным коэффициентом трения и износостойкостью.

Точная геометрия: обработка на станках с ЧПУ обеспечивает соответствие всем техническим требованиям и посадочным размерам.

Полная готовность к установке: фрикционные валы поставляются в сборе с дисками, подшипниками и всеми необходимыми деталями.

Оперативная поставка: постоянное наличие популярных моделей на складе обеспечивает немедленную отгрузку.

Индивидуальное изготовление: производим фрикционные валы по чертежам заказчика для нестандартного оборудования.

Техническая поддержка: консультируем по выбору, установке и обслуживанию фрикционных механизмов.
