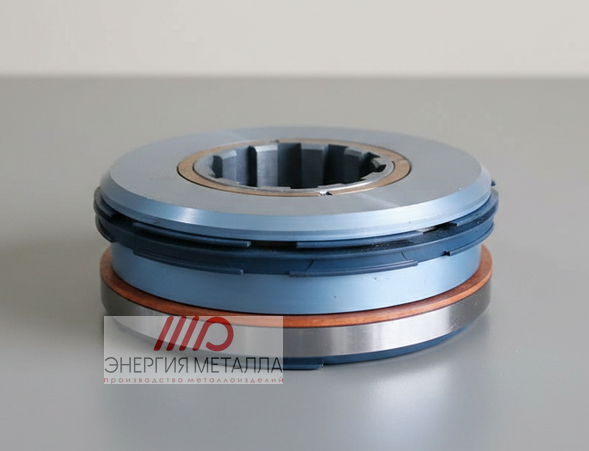

Муфта ЭМ

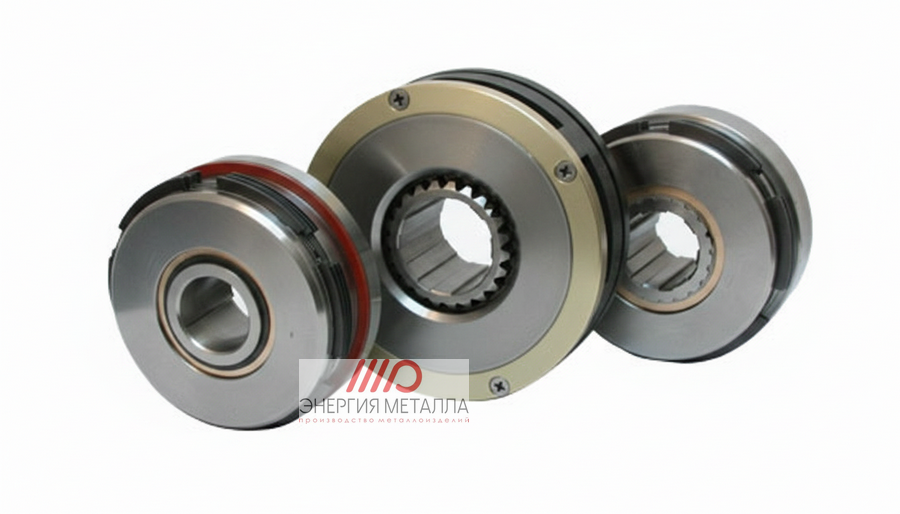

Муфта электромагнитная серии ЭМ принципиально отличается от фрикционных и гидравлических аналогов способом передачи крутящего момента и управлением.

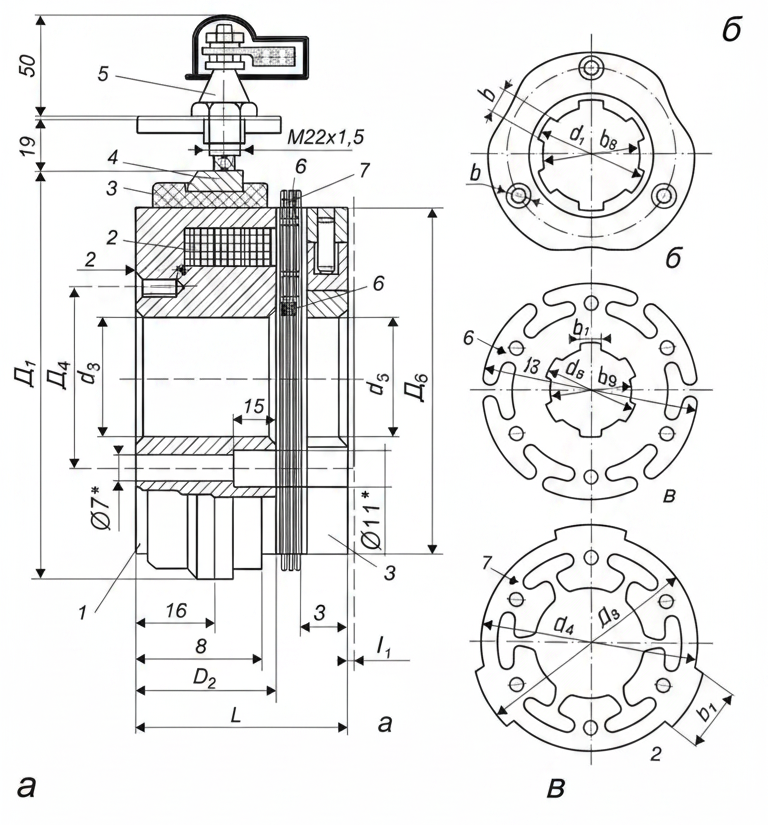

Принцип действия: Электромагнитная муфта использует магнитное поле, создаваемое катушкой при подаче постоянного напряжения 24 В, для притяжения якоря и сжатия пакета фрикционных дисков. Это обеспечивает мгновенное срабатывание 0,05–0,15 с без механических приводов, тросов или пневмолиний.

Сравнение с фрикционными муфтами: Фрикционные муфты с механическим управлением требуют физического воздействия на рычаг или педаль, что увеличивает время реакции и усложняет автоматизацию. Электромагнитное управление позволяет интегрировать муфту ЭМ в системы ЧПУ и программируемые контроллеры.

Сравнение с гидравлическими муфтами: Гидравлические муфты передают момент через жидкость, что обеспечивает плавное включение, но снижает быстродействие и требует поддержания давления в системе. Муфты ЭМ работают в релейном режиме «включено/отключено», что делает их идеальными для систем, где важна точность позиционирования.

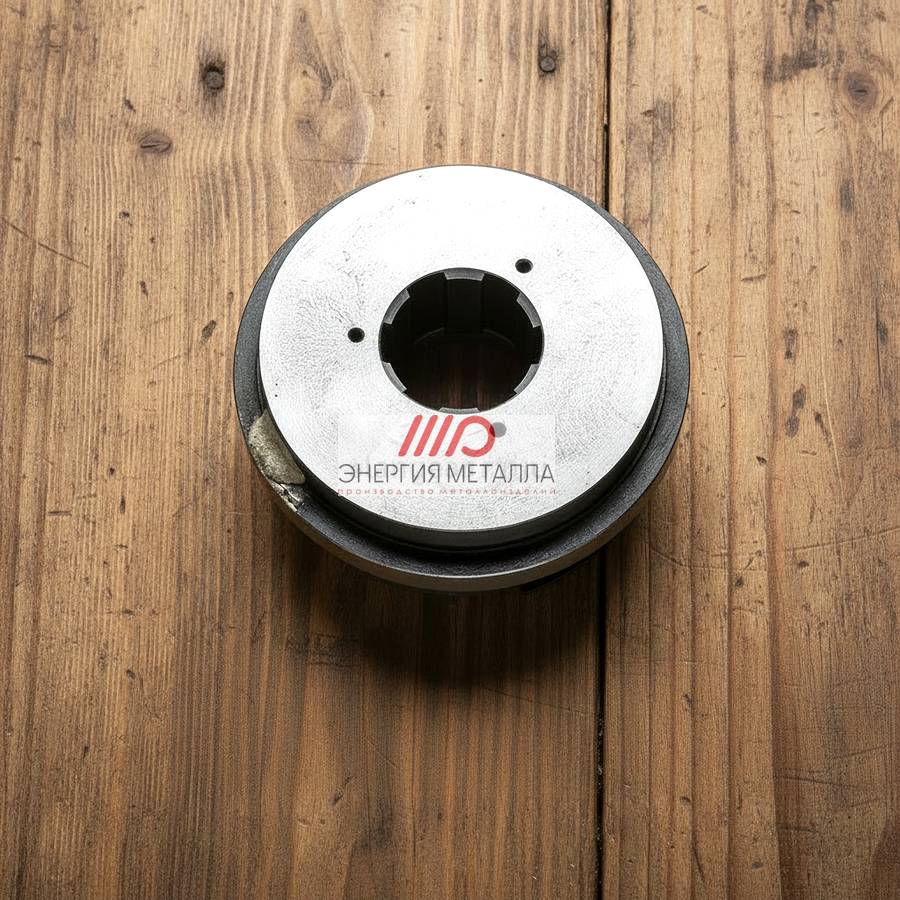

Модернизация муфты электромагнитной серии ЭМ возможна в ограниченных случаях и зависит от характера неисправности и доступности запасных частей.

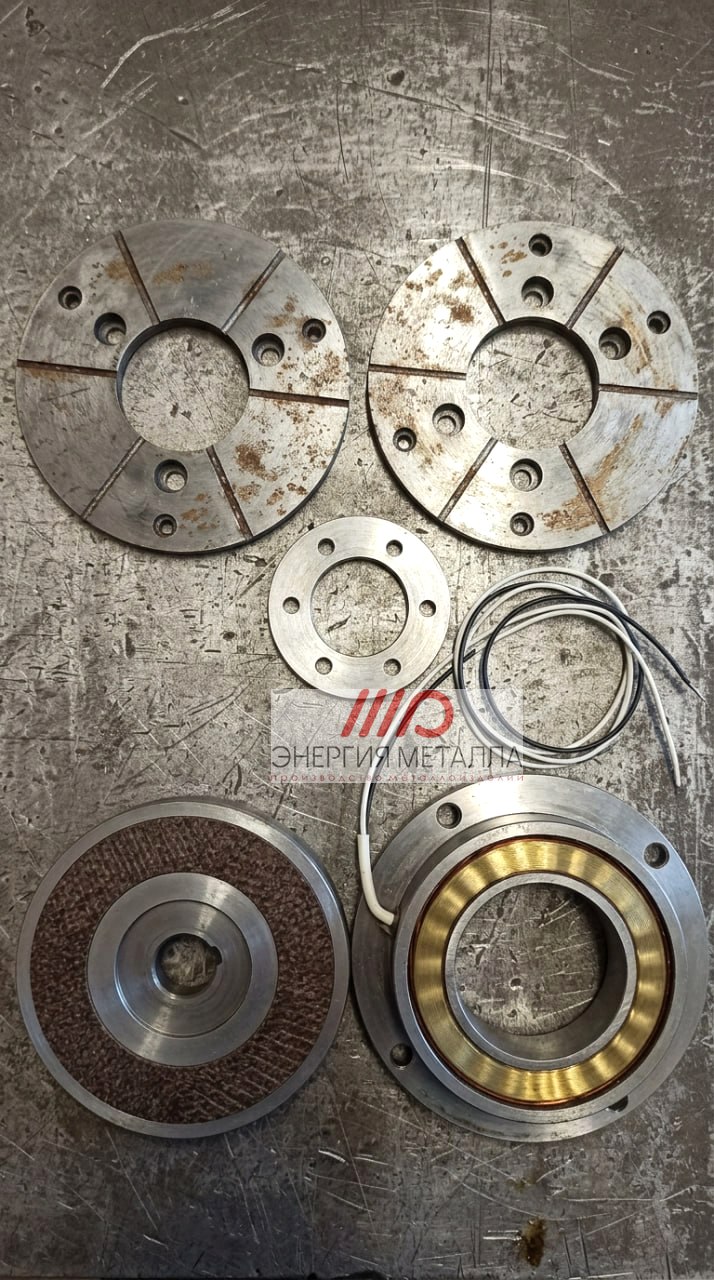

Замена катушки: Если повреждена только катушка (межвитковое замыкание, обрыв провода), её можно заменить при условии сохранения целостности корпуса и фрикционных дисков. Для этого необходимо демонтировать муфту, снять щёточный узел, извлечь старую катушку и установить новую с идентичными параметрами: сопротивление, индуктивность, класс изоляции.

Замена фрикционных дисков: При износе дисков (истирание более 20% толщины) замена возможна только комплектом — установка дисков разной толщины приведёт к неравномерному прижиму и ускоренному выходу из строя. Перед установкой новых дисков проверьте параллельность посадочных поверхностей.

Когда требуется полная замена: Если повреждён корпус (трещины, деформация посадочных отверстий) или якорь (коррозия, заклинивание), модернизация нецелесообразна — требуется полная замена узла. Также полная замена необходима при устаревании модели, снятой с производства, если отсутствуют совместимые запчасти.

Для устаревших моделей допускается установка современных аналогов с близкими габаритами и моментом, но требуется адаптация посадочных мест и схемы подключения. Перед началом работ рекомендуется проконсультироваться с инженером для оценки экономической целесообразности ремонта.

Диагностика электромагнитной муфты серии ЭМ без демонтажа включает комплекс визуальных, инструментальных и функциональных проверок.

Визуальный осмотр: Ищите следы перегрева катушки (потемнение лака, запах гари), коррозию на корпусе, подтёки масла в зоне щёточного узла, механические повреждения крепежа. Особое внимание уделите состоянию проводов и разъёмов цепи управления.

Электрические проверки: Измерьте сопротивление катушки мультиметром — отклонение от номинала более ±10% указывает на межвитковое замыкание или обрыв. Подайте напряжение 24 В и прослушайте работу: характерный щелчок при включении и отсутствие вибрации свидетельствуют о исправности механической части.

Функциональные тесты: При работающем приводе оцените время срабатывания: задержка более 0,2 с может указывать на износ щёток, загрязнение контактного кольца или снижение усилия пружин. Для проверки передаваемого момента используйте динамометрический ключ на ведомом валу: если муфта проскальзывает при нагрузке ниже номинала, вероятен износ фрикционных дисков.

Дополнительно можно измерить температуру катушки инфракрасным термометром после 10–15 циклов включения: превышение +110 °С указывает на перегрузку или проблемы с охлаждением. Все измерения фиксируйте в журнале для отслеживания деградации параметров во времени. Если диагностика выявила отклонения, но точная причина не установлена, рекомендуется демонтаж для детального осмотра внутренних компонентов.

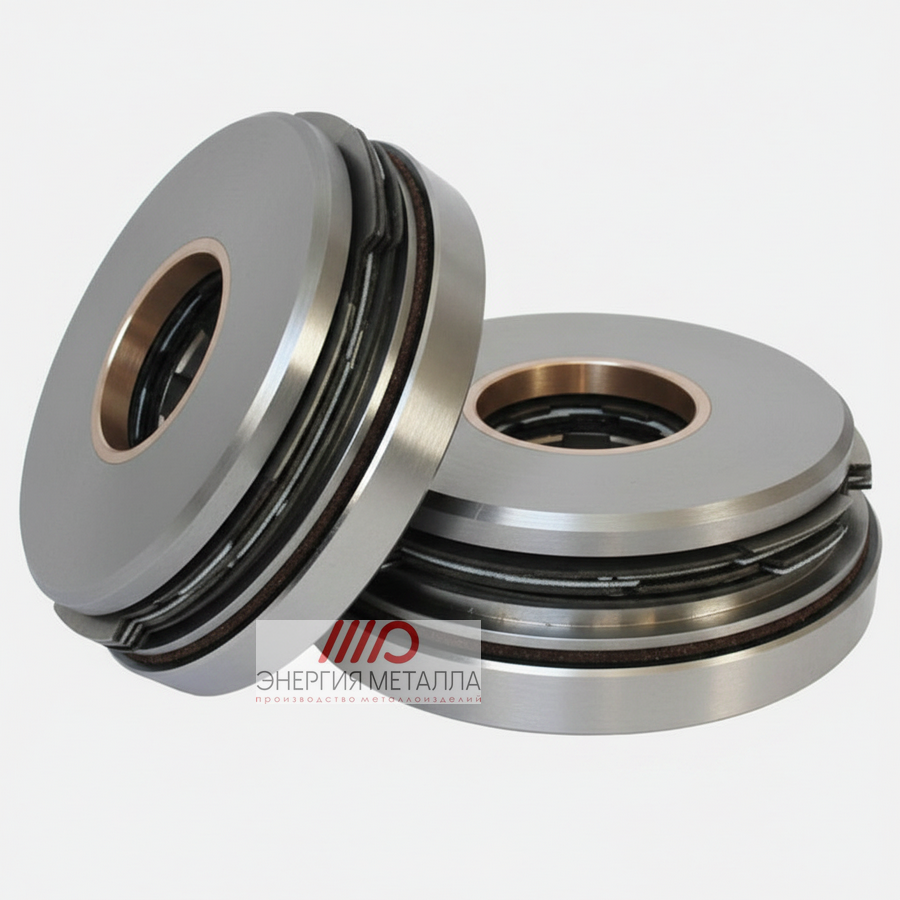

Муфты электромагнитные серии ЭМ имеют ряд зарубежных аналогов, совместимых по посадочным размерам и передаваемому моменту.

Немецкие аналоги: Муфты Mayr серии ROBA®-stop и Stromag серии EKE соответствуют моделям ЭМ-42…ЭМ-62 по габаритам и моменту, но требуют адаптации схемы подключения из-за различий в напряжении катушки (часто 90 В вместо 24 В). При подборе учитывайте различия в конструкции щёточного узла.

Итальянские аналоги: Муфты Ogura Clutch серии EM и PTC серии EM-Close совместимы с ЭМ-12…ЭМ-32 при условии подбора переходных втулок для посадки на вал. Обратите внимание на различия в материале фрикционных накладок — это влияет на коэффициент трения и ресурс.

Японские аналоги: Муфты Mitsubishi серии EM и Tsubaki серии EMB близки по характеристикам к ЭМ-52/ЭМ-62, но имеют отличия в конструкции щёточного узла, что может потребовать доработки токоподвода. Японские модели часто рассчитаны на более высокие частоты включений.

Для упрощения подбора рекомендуется прислать фото шильдика старой муфты или чертёж узла — инженер подберёт аналог с учётом всех технических нюансов. При отсутствии точного соответствия допустима установка муфты с моментом на 10–15% выше номинала, но требуется проверка прочности вала и крепежа.

Температура окружающей среды существенно влияет на характеристики электромагнитной муфты серии ЭМ через изменение свойств материалов и электрических параметров катушки.

Низкие температуры (ниже −20 °С): Вязкость смазки увеличивается, что замедляет перемещение якоря и дисков, увеличивая время включения на 20–40%. Одновременно растёт сопротивление медной обмотки катушки (на 0,4% на каждый градус снижения), что снижает ток и, соответственно, магнитное усилие.

Рекомендации для низких температур: Применяйте низкотемпературные смазки (например, Литол-24 с модификаторами), предусматривайте предварительный прогрев узла перед запуском, используйте катушки с пониженным холодным сопротивлением при заказе.

Высокие температуры (выше +60 °С): Ускоряется старение изоляции катушки класса F (предельная температура +155 °С), что сокращает ресурс. Фрикционные диски из композитных материалов могут терять коэффициент трения при перегреве, вызывая проскальзывание. Тепловое расширение материалов изменяет зазоры между деталями: увеличение зазора между якорем и корпусом более 0,3 мм снижает усилие прижима на 15–25%.

Для работы в экстремальных условиях рекомендуется: использовать муфты с усиленной изоляцией катушки (класс H, +180 °С), применять термостойкие смазки, предусматривать принудительное охлаждение при непрерывной работе.

При проектировании систем с муфтами ЭМ необходимо учитывать температурный диапазон эксплуатации и закладывать запас по моменту 20–30% для компенсации деградации характеристик.

Стандартные муфты электромагнитные серии ЭМ не сертифицированы для работы во взрывоопасных зонах по классификации ГОСТ Р МЭК 60079 и требуют специальных доработок для применения в таких условиях.

Основные риски: Искрообразование при коммутации катушки, перегрев поверхности катушки выше температуры самовоспламенения среды, накопление электростатического заряда на металлических деталях. Эти факторы могут инициировать взрыв в присутствии горючих газов, паров или пыли.

Меры адаптации: Для применения в опасных зонах необходимо: установить искробезопасный барьер в цепи управления катушкой (ограничение энергии искры), обеспечить взрывозащищённое исполнение щёточного узла (герметизация, искрогасящие материалы), нанести на корпус покрытие, рассеивающее электростатический заряд.

Контроль температуры: Дополнительно требуется контроль температуры поверхности: при работе в средах с низкой температурой самовоспламенения (например, ацетон, +465 °С) необходимо ограничить мощность катушки или предусмотреть принудительное охлаждение. Используйте термопары или ИК-датчики для непрерывного мониторинга.

Для химических, нефтегазовых и горнодобывающих предприятий рекомендуется использовать специализированные взрывозащищённые муфты, сертифицированные под конкретные условия, вместо адаптации стандартных моделей.

Перед применением в опасной зоне обязательно согласуйте техническое решение с специалистом по взрывозащите и получите письменное разрешение от службы промышленной безопасности предприятия.

Расчёт момента инерции приведённого к валу муфты электромагнитной серии ЭМ необходим для оценки динамических нагрузок при разгоне и торможении, что напрямую влияет на выбор модели и ресурс узла.

Базовая формула приведения: J_прив = Σ(J_i × (n_i / n_муфты)²), где J_i — момент инерции i-го элемента, n_i — его частота вращения, n_муфты — частота вращения вала муфты. Эта формула позволяет учесть влияние всех вращающихся масс кинематической цепи на нагрузку муфты.

Справочные значения моментов инерции: Для типовых элементов используйте: сплошной цилиндр (вал) J = 0,5 × m × r², полый цилиндр (втулка) J = 0,5 × m × (r_внеш² + r_внутр²), диск (маховик) J = 0,5 × m × r². Для сложных геометрий применяйте методы интегрирования или САПР-расчёты.

Расчёт динамического момента: После определения приведённого момента инерции оцените динамический момент: M_дин = J_прив × ε, где ε — угловое ускорение (рад/с²), рассчитываемое как ε = (π × Δn) / (30 × t_разгона), Δn — изменение частоты вращения (об/мин), t_разгона — время разгона (с).

Дополнительно проверьте допустимое число включений в час: для моделей ЭМ-12…ЭМ-32 — до 300 циклов/ч, для ЭМ-42…ЭМ-62 — до 120 циклов/ч. При превышении этого лимита требуется муфта с увеличенным запасом по моменту или системой принудительного охлаждения. Для сложных кинематических схем рекомендуется использовать специализированное ПО (например, KISSsoft, Romax) или обратиться к инженеру для верификации расчётов.

Отказ включения электромагнитной муфты серии ЭМ при подаче напряжения 24 В требует последовательной диагностики электрической и механической частей.

Диагностика цепи питания: Начните с проверки напряжения на клеммах катушки — если оно ниже 22 В, ищите падение в проводах, окисление контактов или неисправность источника питания. Измерьте ток катушки: отклонение от номинала более ±15% указывает на проблемы с обмоткой.

Проверка катушки: Измерьте сопротивление мультиметром — обрыв (бесконечное сопротивление) или короткое замыкание (сопротивление близко к нулю) требуют замены катушки. При нормальном сопротивлении проверьте изоляцию между обмоткой и корпусом мегаомметром (значение должно быть >1 МОм).

Диагностика щёточного узла: Если электрическая часть исправна, снимите крышку щёточного узла и осмотрите щётки — остаточная длина менее 5 мм или заедание в держателе нарушают токоподвод. Очистите контактное кольцо от окислов и загрязнений мягкой ветошью с растворителем, проверьте прижим щёток.

Проверка механической части: Проверьте свободный ход якоря: при отключённом напряжении он должен перемещаться на 2,5–4,0 мм без заеданий. Заклинивание может быть вызвано коррозией, попаданием абразива или деформацией направляющих. Если якорь перемещается, но диски не сжимаются, вероятен износ фрикционных накладок (толщина менее 70% от номинала) или поломка пружинных шайб.

После устранения неисправности проведите 5–10 тестовых включений без нагрузки, затем под нагрузкой 50% от номинала.

Если проблема повторяется, зафиксируйте параметры отказа (напряжение, ток, время срабатывания, температура) и обратитесь к инженеру для углублённого анализа.

Продление ресурса фрикционных дисков электромагнитной муфты серии ЭМ достигается комплексом мер по оптимизации условий эксплуатации, обслуживания и подбора материалов.

Контроль температуры: Перегрев выше +120 °С ускоряет деградацию связующего композитных накладок, снижая коэффициент трения и вызывая неравномерный износ. Соблюдайте допустимое число включений в час (до 300 для малых моделей, до 120 для крупных), предусматривайте паузы между циклами при интенсивной работе, при необходимости установите датчик температуры катушки с сигнализацией.

Качество смазки: Используйте только рекомендованные минеральные масла вязкостью до 5Е (И-20, И-30 по ГОСТ 20799), так как масла с присадками или повышенной вязкостью могут образовывать плёнку на дисках, снижая передаваемый момент. Меняйте масло согласно регламенту (каждые 2000 моточасов или при потемнении), устанавливайте фильтры тонкой очистки для удаления абразивных частиц.

Равномерность прижима: Проверяйте соосность вала и корпуса при монтаже (допуск ≤0,1 мм на 100 мм), контролируйте ход якоря (2,5–4,0 мм), заменяйте пружинные шайбы при потере упругости. Неравномерный прижим вызывает локальный перегрев и ускоренный износ отдельных участков дисков.

Регулярный мониторинг: Каждые 500 моточасов измеряйте толщину дисков микрометром, при износе более 20% планируйте замену. Документируйте параметры эксплуатации для анализа ресурса и оптимизации межсервисных интервалов. При обнаружении неравномерного износа проверьте соосность и состояние пружинных элементов.

Электромагнитные муфты серии ЭМ допускают работу в реверсивном режиме (передача момента в обоих направлениях вращения), но с рядом технических ограничений, которые необходимо учитывать при проектировании и эксплуатации.

Конструктивная симметрия: Муфта симметрична: пакет фрикционных дисков передаёт момент независимо от направления вращения, а якорь притягивается к корпусу магнитным полем без привязки к вектору скорости. Это позволяет использовать одну модель для прямого и обратного хода.

Динамические нагрузки при реверсе: При смене направления вращения инерция вращающихся масс создаёт ударные моменты, ускоряющие износ дисков и крепежа. Для компенсации рекомендуется: увеличить запас по номинальному моменту на 20–30%, ограничить частоту реверсов (не более 30 циклов/ч для моделей ЭМ-42…ЭМ-62), предусмотреть плавный разгон/торможение через частотный преобразователь или мягкий пускатель.

Особенности щёточного узла: При реверсивном вращении щётки изнашиваются неравномерно из-за изменения направления трения, что требует более частой проверки (каждые 1000 моточасов вместо 2000). Для продления ресурса используйте щётки из износостойких материалов (медно-графитовые композиции) и обеспечивайте равномерное прижатие.

Тепловой режим: Реверсивная работа увеличивает число циклов трения, повышая температуру дисков; при интенсивном реверсе предусмотрите принудительное охлаждение или муфту с увеличенной теплоёмкостью. Перед эксплуатацией в реверсивном режиме согласуйте параметры с инженером, проведите стендовые испытания на 50–100 циклах реверса под нагрузкой, зафиксируйте температуру, время срабатывания и герметичность. При обнаружении аномалий (проскальзывание, перегрев, вибрация) скорректируйте режим или выберите специализированную реверсивную муфту.
