Муфту ЭТМ подбирают по четырём параметрам: крутящему моменту с запасом, частоте вращения, посадочному отверстию под вал и типу токоподвода. Ошибка на любом из них приводит к проскальзыванию дисков, перегреву катушки или тому, что муфта просто не сядет на вал.

Ниже — методика подбора: как посчитать момент, прочитать обозначение и не ошибиться с исполнением. Готовые типоразмеры с моментом и габаритами есть в каталоге электромагнитных муфт ЭТМ.

Подобрать муфту

Что нужно знать о муфте ЭТМ перед подбором

ЭТМ — масляная многодисковая муфта с магнитопроводящими дисками. Ток в катушке возбуждения создаёт магнитное поле, якорь сжимает пакет фрикционных дисков, валы сцепляются; ток снят — диски расходятся, передача момента прекращается. Работает строго в релейном режиме «включено-отключено» и только в масляной среде.

Производство регламентирует ГОСТ 21574-88. Для подбора важны три свойства муфты:

  • Релейный режим. Длительное скольжение под нагрузкой противопоказано — катушка перегревается. Это сразу отсекает задачи с постоянным проскальзыванием.
  • Масляная среда обязательна. Нужна подача индустриального масла по каналам вала или поливом пакета дисков. Без смазки силовые характеристики не гарантируются.
  • Диапазон моментов серии — от 25 до 1600 Н·м, что покрывает и приборные приводы, и тяжёлое станочное оборудование.

Шаг 1. Рассчитайте требуемый момент

Номинальный момент муфты должен превышать момент нагрузки с двумя коэффициентами запаса:

Mмуфты = Mнагрузки × Kзапаса × Kдинамики
  • K запаса   1,5–2,0 — для статических нагрузок
  • K динамики   1,2–1,8 — для переходных режимов (пуск, реверс, торможение)
Пример расчёта
Момент нагрузки 200 Н·м, K запаса 1,6, K динамики 1,3:
200 × 1,6 × 1,3 ≈ 416 Н·м.
Под это значение подбирают типоразмер с номинальным моментом не ниже расчётного.
  Занижать нельзя — при недоборе диски проскальзывают и греются. Избыточный запас удорожает узел и увеличивает габарит.

Шаг 2. Выберите габарит по моменту и оборотам

Размер муфты растёт вместе с моментом, но с ростом падает допустимая частота вращения. Поэтому проверяют оба условия сразу: момент ≥ расчётного И максимальные обороты ≥ рабочих.

Габарит Наружный Ø, мм Номинальный момент, Н·м Макс. частота, об/мин
058025–403000
0712563–1002000
09160160–2501500
11200400–6301000
132501000–1250600
153151400–1600400
  Ряд сокращён до опорных габаритов. Для примера выше (416 Н·м) подходит габарит 11 — диапазон 400–630 Н·м. Полный ряд типоразмеров с фото — в каталоге ЭТМ.
Подобрать муфту

Шаг 3. Прочитайте обозначение муфты

Маркировка ЭТМ кодирует габарит, исполнение и тип посадочного отверстия. Разберём на примере ЭТМ 104-1А.

Позиция Значение
Э · Т · МЭлектромагнитная · трения · муфта
Первые цифры (05–15)Габарит (наружный Ø 80–315 мм)
Исполнение ..2Контактное — токосъёмные кольца и щётки
Исполнение ..4Бесконтактное — встроенный выпрямитель, без скользящих контактов
Исполнение ..6Тормозное — с вынесенным токоподводом
Цифра после исполненияНомер ряда посадочного отверстия
АОтверстие гладкое со шпоночным пазом
НШлицевое с центрированием по наружному Ø
ВШлицевое с центрированием по внутреннему Ø

Ещё примеры: ЭТМ 072А2УХЛ4 — габарит 07, контактная, шпоночное отверстие 2-го ряда, климат УХЛ, категория 4. ЭТМ 124-1-О4 — габарит 12, бесконтактная, шлицевое отверстие 1-го ряда. ЭТМ 136-3-О4 — габарит 13, тормозная, шлицевое отверстие 3-го ряда.

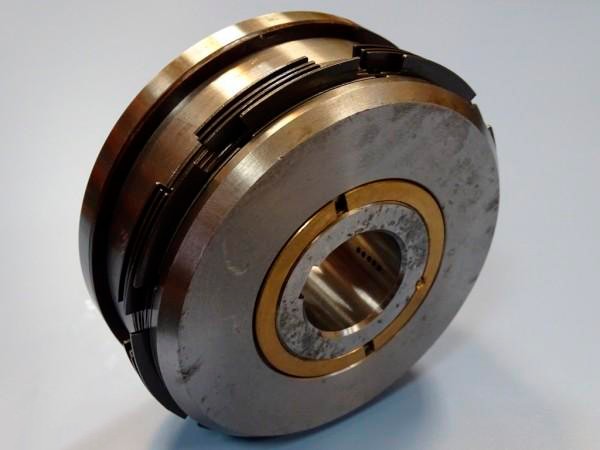

Фото: устройство муфты ЭТМ — корпус с обмоткой и пакет дисков

Шаг 4. Определите тип токоподвода и отверстие

Два конструктивных выбора, которые задают исполнение под вашу задачу.

Токоподвод

Контактный (..2)
Проще и дешевле, ток идёт через щёточно-коллекторный узел. Минус — износ щёток, требует контроля контакта.
Бесконтактный (..4)
Встроенный выпрямитель, нет скользящих контактов. Надёжнее в агрессивной среде и при высокой частоте включений.
Тормозной (..6)
Вынесенный токоподвод для узлов быстрой остановки вала.

Посадочное отверстие

Отверстие выбирают под конструкцию вала: гладкое со шпонкой (А) — под шпоночный вал; шлицевое (Н или В) — под шлицевой, с центрированием по наружному или внутреннему диаметру. Здесь же проверяют посадочный диаметр и ряд отверстия по паспорту конкретной модели.

Шаг 5. Подберите напряжение и проверьте условия

Катушку питают постоянным напряжением 24, 110 или 220 В. Допустимый разброс — от 0,9 до 1,05 номинала: выше — перегрев обмотки, ниже — недостаточное сжатие дисков и проскальзывание.

Напряжение, В Допустимые колебания, В Применение
2421,6–25,2Станки, мобильная техника
11099–115,5Промышленные установки
220198–231Крупные системы с большими моментами
  Перед финальным выбором сверьте условия эксплуатации: невзрывоопасная среда без токопроводящей пыли, защита от воды и эмульсии, вибрация мест крепления до 60 Гц, температура катушки не выше 110 °C. Точные пределы по маслу и нагреву различаются у серий — их берут из паспорта модели.

Как подобрать фрикционные диски к муфте ЭТМ

Диски подбирают по габариту — он задаёт наружный и внутренний диаметр пакета. Наружные диски волнистой формы с внутренними каналами распределяют масло между поверхностями трения; число дисков в пакете определяет передаваемый момент в пределах типоразмера.

  Что уточняют при подборе комплекта
  •   Габарит и типоразмер муфты (по маркировке)
  •   Наружный и внутренний диаметр дисков
  •   Шлицевой профиль внутренних дисков под поводок
  •   Масляное исполнение (сухие диски для ЭТМ не подходят)

Готовые комплекты — в разделе фрикционных дисков.

Электромагнитные муфты ЭТМ для станков

ЭТМ ставят в приводах станков там, где нужно дистанционно переключать скорости, подачи и тормозить вал. Типовые узлы:

  • Переключение скоростей в шпиндельных головках и автоматических коробках
  • Точное позиционирование в системах подач
  • Быстрая смена инструмента в револьверных головках
  • Электромагнитный тормоз в цикловых и позиционных системах
  При подборе замены под станок нужны три данных: модель станка и узел, посадочный диаметр вала и маркировка снятой муфты. По ним подбирают габарит, исполнение и тип отверстия — даже если исходная муфта снята с производства или имела импортное обозначение.

Фото: муфта ЭТМ в коробке подач станка

Подберём или изготовим муфту ЭТМ под вашу задачу

Пришлите исходные данные — требуемый момент, частоту вращения, напряжение питания, посадочный диаметр вала и маркировку заменяемой муфты. По ним подберём габарит и исполнение из ряда ЭТМ, поможем найти аналог снятой с производства модели, изготовим фрикционные диски к пакету.

Сроки и стоимость зависят от габарита и исполнения — рассчитываем по запросу.

Заказать муфту

  +7 995-85-02-096      info@metallux-k.ru

Частые вопросы по подключению и эксплуатации ЭТМ

Практика монтажа, диагностики и обслуживания муфт ЭТМ с профильных технических форумов. Методика подбора разобрана выше.

Да, в цепь питания катушки закладывают защитные элементы. Резистор ограничивает ток, если фактическое напряжение выше номинала муфты — без него катушка перегревается. Гасящий конденсатор (часто вместе с диодом) сглаживает пульсации, обеспечивает стабильное срабатывание и гасит выброс самоиндукции при отключении, защищая контакты управляющей аппаратуры. У контактных муфт отрицательный полюс источника соединяют с корпусом, а защиту от перенапряжений ставят отдельно — варистором, RC-цепочкой или обратным диодом.
Почти всегда причина в плохом контакте токоподвода, а не в самой муфте. Диагностику ведут по порядку: сначала аппаратура управления и схема включения, потом муфта. Типичные виновники: износ щётки контактного узла (если при повороте щёткодержателя на оборот контакт прерывается — щётку меняют), окисление токосъёмных колец, слабое усилие пружины щёткодержателя, обрыв или подгорание проводов, просадка напряжения в сети под нагрузкой.
Сначала проверяют наличие тока в цепи катушки и целостность токоподвода. Частая причина — нет контакта в щёточном узле или обрыв колец у бесконтактной муфты. Дальше замеряют сопротивление обмотки (обрыв или межвитковое замыкание), проверяют источник питания и управляющую аппаратуру (реле, контакторы), а затем механику — свободно ли ходят наружные диски в поводке. Заклинивание из-за грязи или коррозии не даёт дискам сойтись даже при исправной катушке.
По моменту, скорости и условиям работы. ЭТМ — многодисковая, работает в масле, держит большие моменты, даёт плавное включение и большой ресурс (до 100 000 циклов) — это станки и приводы с частыми включениями. Однодисковые сухие муфты ЭМ проще и дешевле, но ресурс меньше и высокие моменты при частом включении держат хуже. Ключевой ограничитель для ЭТМ — обязательная масляная среда: если организовать смазку негде, многодисковую масляную муфту не ставят.
Да, для этого есть тормозное исполнение с вынесенным токоподводом (индекс «..6» в маркировке, например ЭТМ 136-3-О4). Одну часть муфты жёстко крепят к неподвижному элементу (станине), вторую — к тормозимому валу; при подаче тока диски сцепляются и гасят вращение. Габарит для тормоза подбирают по моменту инерции тормозимых масс — торможение тяжелее обычного сцепления, поэтому запас и допустимую частоту включений закладывают с оглядкой на этот режим.
Рабочая температура масла — в пределах 25–55 °C, установившаяся температура катушки (по методу сопротивления) — не выше 110 °C. Превышение ускоряет старение изоляции обмотки, деградацию дисков и снижает передаваемый момент. Масло не должно содержать металлических примесей — ставят магнитные фильтры, при сильном загрязнении масло меняют. Точные пределы у разных серий отличаются, поэтому финально сверяются с паспортом модели.
Диски контролируют по толщине: износ больше 20% от первоначальной — под замену. Щётку проверяют по запасу хода — если при полном вывёртывании щёткодержателя контакт прерывается, щётку меняют. Косвенные признаки: время срабатывания выросло на 10–15% (начальный износ) или больше 20% (критический), поднялся остаточный момент при отключённой муфте, потемнело масло, появились вибрации и шум при включении.
Зависит от конструкции и способа установки. У большинства ЭТМ посадочная втулка (или вал с отверстием А, Н, В) вращается с ведомой или ведущей частью, а неподвижным остаётся корпус с обмоткой — при контактном исполнении. В других схемах корпус вращается вместе с одной из частей, а ток подаётся через щётки или бесконтактно. Прежде чем судить о неисправности по этому признаку, уточните модель и схему установки по паспорту — в разных габаритах и исполнениях кинематика различается.
Нужна расконсервация. Муфту прогревают в ванночке с индустриальным маслом до ~70 °C, протирают ветошью с растворителем и вытирают насухо. Осматривают на коррозию и комплектность; при следах коррозии зачищают и наносят тонкий слой ингибированного масла. После монтажа обязательно проверяют, свободно ли ходят наружные диски в поводке — заклинивание после хранения частая причина отказа сразу после установки. Срок консервации — 12 месяцев с даты выпуска, дальше нужна повторная проверка.
Типовой срок — 2 года со дня установки при условии, что монтаж выполнен не позднее 6 месяцев с даты получения. Гарантия обычно покрывает производственные дефекты (обмотка, диски, корпус), но не распространяется на поломки из-за неправильного подключения без защиты от перенапряжения, работы в запрещённом режиме длительного скольжения, использования неподходящего масла или нарушения условий хранения. Документы о датах получения и монтажа стоит сохранять — они нужны при обращении по гарантии.
