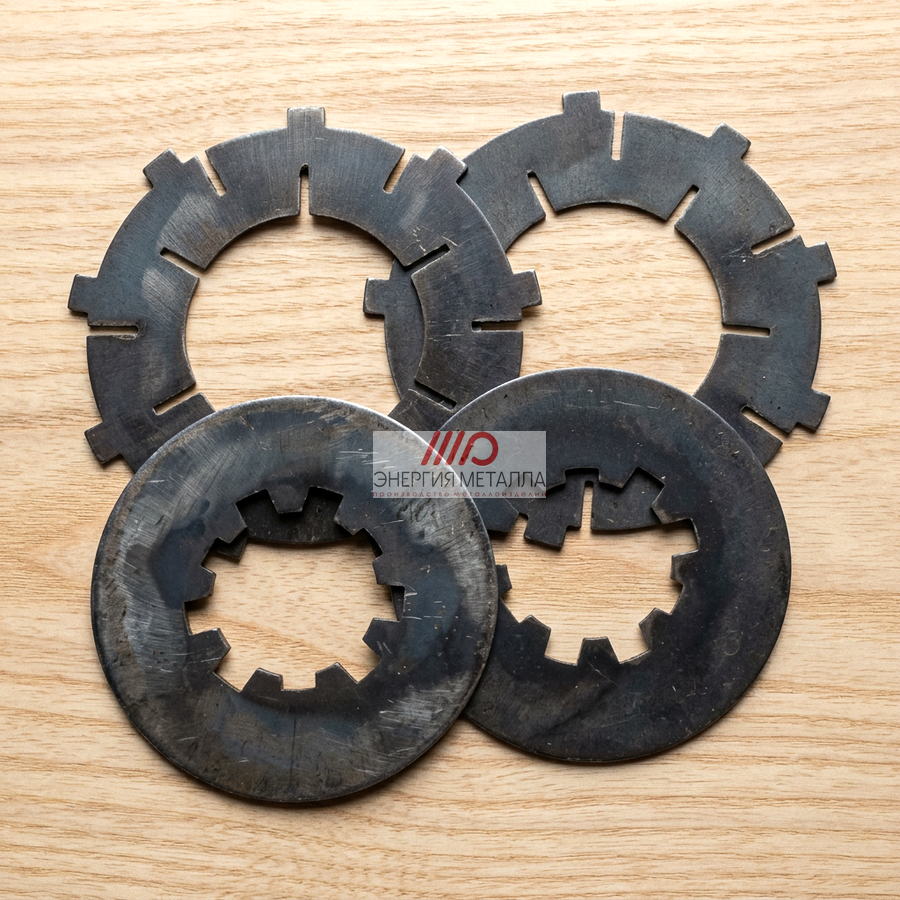

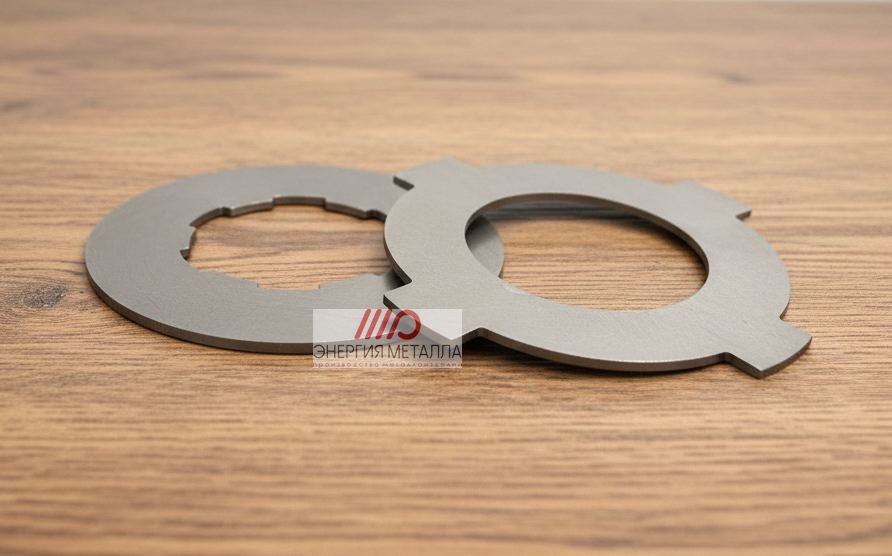

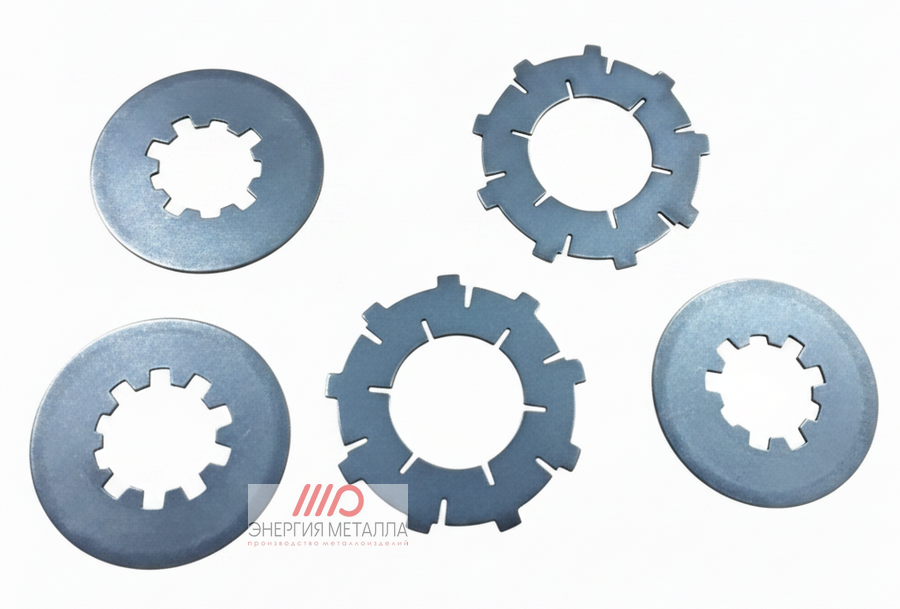

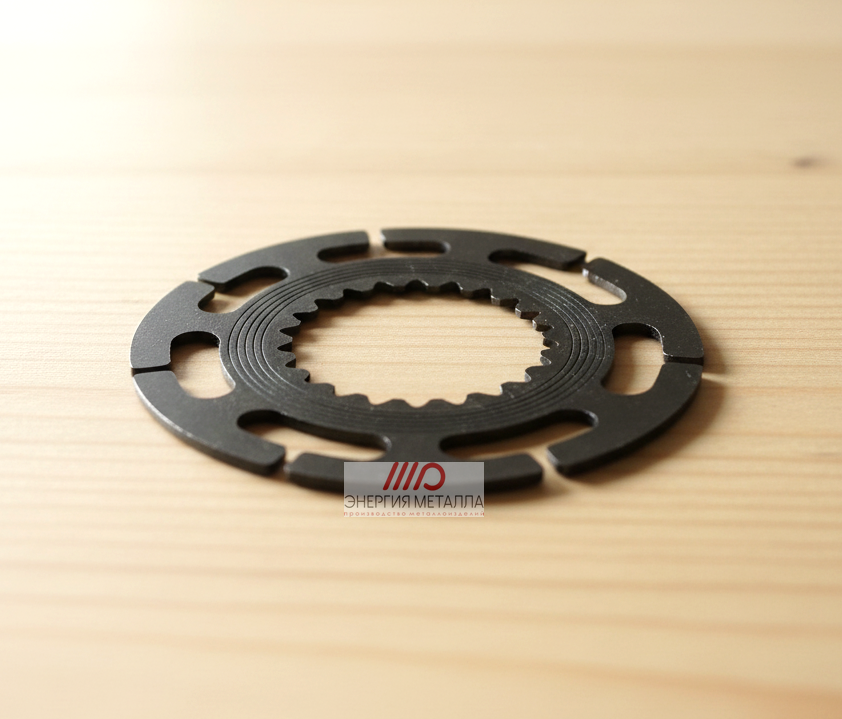

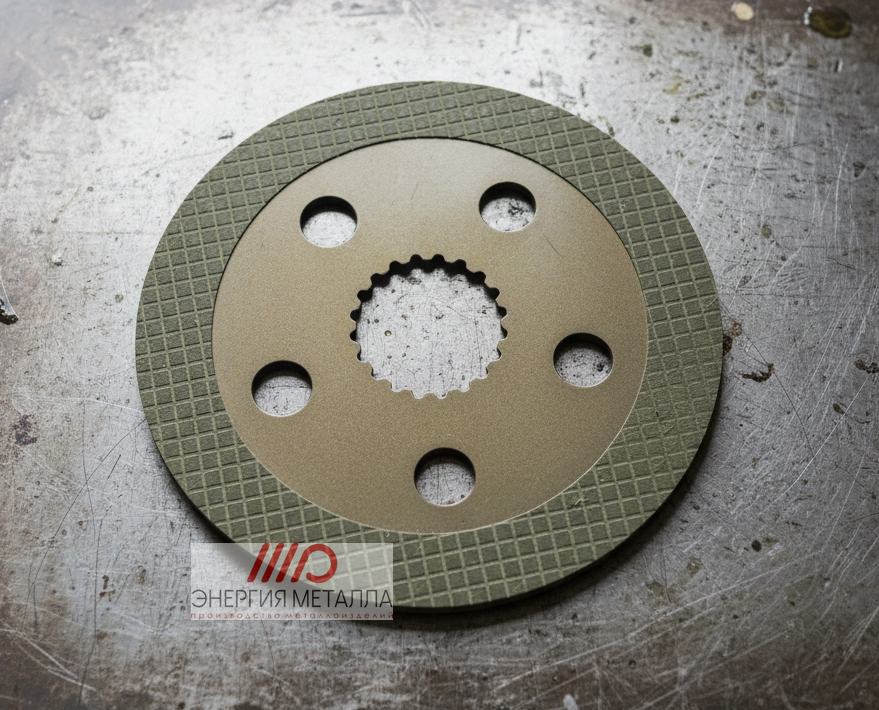

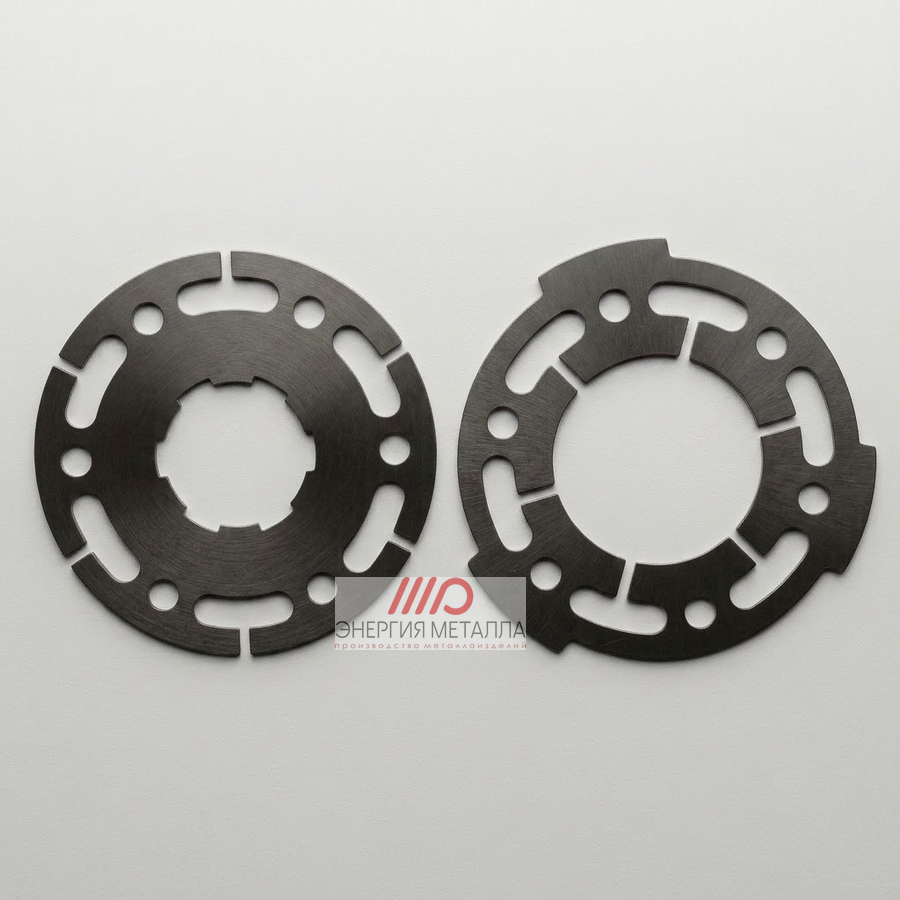

Фрикционные диски для муфт
Фрикционные диски к муфтам ЭТМ, ЭМ, ЕТМ передают крутящий момент в электромагнитных узлах через контактное трение рабочих поверхностей.
Ресурс пары трения определяется соответствием материала среде: сталь 65Г для сухих режимов, феродо и ретинакс при +150 °С, композиция 143-63 для масляных контуров.
Диагностика без разборки включает виброметрию, термоконтроль и акустический анализ — отклонение >30% требует замены. Критические допуски монтажа: зазор кулачков 0,1–0,3 мм, радиальное биение ≤0,1 мм, соосность ≤0,05 мм/м. Трёхэтапная обкатка формирует стабильный микрорельеф и увеличивает межремонтный интервал на 40–60%.
Все изделия соответствуют ГОСТ 22646-77, обеспечивая полную взаимозаменяемость и предсказуемый ресурс.
ПКП "Энергия Металла" комплектует заказы проверенными партиями с входным контролем, предоставляет паспорта качества и инженерное сопровождение.
Что такое фрикционные диски и как они работают?
Фрикционные диски передают крутящий момент за счёт сил трения между поверхностями в электромагнитных муфтах станков.
Конструкция рабочих элементов муфты включает рабочую поверхность с фрикционным материалом и элементы зацепления (кулачки или шлицы) для соединения с валами муфты. Внутренние диски имеют внутреннее зацепление, наружные — внешнее, что обеспечивает передачу момента при срабатывании электромагнита.
Принцип действия: при подаче напряжения на обмотку муфты якорь притягивается, сжимая пакет дисков. Силы трения между дисками передают крутящий момент с ведущего вала на ведомый. При отключении тока пружины разжимают пакет, прекращая передачу момента.
Ключевые компоненты фрикционного диска
Элементы зацепления (кулачки или шлицы) обеспечивают синхронное вращение дисков с валами. Точность изготовления этих элементов критична: зазор более 0,1 мм вызывает ударные нагрузки и ускоряет износ муфты.
Толщина диска влияет на передаваемый момент и ресурс. Стандартные значения: 3–6 мм для стальных дисков, 5–10 мм для дисков с фрикционным покрытием. Увеличение толщины повышает момент, но требует проверки совместимости с корпусом муфты.
Технические характеристики материалов
| Материал | Коэфф. трения | Темп. диапазон | Среда | Применение |
|---|---|---|---|---|
| Сталь 65Г | 0,45–0,55 | -40°C...+80°C | Сухая | Общепромышленные станки |
| Феродо | 0,35–0,45 | -20°C...+120°C | Сухая/масляная | Муфты с частыми включениями |
| Ретинакс ФК-24А | 0,40–0,50 | -30°C...+150°C | Сухая | Высокотемпературные режимы |
| Композиция 143-63 | 0,30–0,40 | -10°C...+100°C | Масляная | Гидравлические системы |
Ресурс комплекта дисков зависит от режима работы, качества смазки и соблюдения условий эксплуатации. При нормальной нагрузке и своевременном обслуживании ресурс составляет 8 000–15 000 часов. Признаки износа: снижение передаваемого момента, повышенный шум, нагрев муфты, визуальные повреждения рабочей поверхности.
Таблица типоразмеров фрикционных дисков
Подберите комплект дисков по габариту муфты, материалу или модели станка через фильтруемую таблицу.
Таблица содержит основные типоразмеры дисков для муфт серий ЭТМ, ЭМ, ЕТМ. Для подбора укажите габарит муфты (цифра после типа, например, ЭТМ-082) и материал под условия эксплуатации. Не нашли свой размер? Отправьте фото маркировки или чертёж — инженер подберёт аналог.
Фильтр активен| Габарит муфты | Артикул внутр. | Артикул наруж. | Материал | Применимость |
|---|---|---|---|---|
| ЭТМ-052 | ЭТМ052-002 | ЭТМ052-001 | Сталь 65Г / Феродо | 1К62, 16К20 |
| ЭТМ-082 | ЭТМ082-002 | ЭТМ082-001 | Сталь 65Г / Ретинакс | 1М63, 6Р82 |
| ЭТМ-132 | ЭТМ132-002 | ЭТМ132-001 | Композиция 143-63 | 2М55, 2М57 |
| ЭМ-42АР | ЭМ42-002 | ЭМ42-001 | Сталь 65Г | ВМ127, 1531 |
| ЕТМ-102 | ЕТМ102-002 | ЕТМ102-001 | Феродо / Ретинакс | 1К62, 1М63 |
| ЭТМ-146 | ЭТМ146-002 | ЭТМ146-001 | Сталь 65Г / 143-63 | 2М57, 6Р82 |
Как подобрать диск: пошаговый алгоритм
Определите тип муфты, габарит и материал — это три шага к точному подбору фрикционных дисков.
Правильный подбор дисков начинается с идентификации типа и габарита муфты. Маркировка обычно нанесена на корпус муфты или указана в паспорте оборудования. Ошибка в подборе приводит к некорректной работе муфты, ускоренному износу и простою станка.
Шаг 1: Определите тип муфты
Основные серии электромагнитных муфт: ЭТМ (токарные станки), ЭМ (универсальные), ЕТМ (фрезерные), Э1ТМ (усиленные). Тип указывается в начале маркировки, например, ЭТМ-082 — муфта серии ЭТМ, габарит 082.
- На корпусе муфты (штамповка или бирка)
- В паспорте станка или муфты
- В спецификации запчастей оборудования
- На старом диске (если сохранилась маркировка)
Шаг 2: Уточните габарит и материал
Габарит муфты (цифра после типа) определяет размеры дисков. Например, для ЭТМ-082 требуются диски с наружным диаметром ~200 мм. Материал выбирается под условия: сталь 65Г для сухих сред, феродо/ретинакс для температур, 143-63 для масляных сред.
| Условия работы | Рекомендуемый материал | Особенности |
|---|---|---|
| Сухая среда, умеренные нагрузки | Сталь 65Г | Низкая стоимость, хороший коэффициент трения |
| Повышенные температуры до +120°C | Феродо / Ретинакс | Термостойкость, стабильность трения при нагреве |
| Работа в масляной среде | Композиция 143-63 | Маслостойкость, сохранение свойств в смазке |
| Частые включения/выключения | Феродо с армированием | Повышенная износостойкость, устойчивость к усталости |
Шаг 3: Проверьте совместимость и запросите КП
Совместимость дисков проверяется по шагу кулачков, диаметру шлицев и толщине пакета. Даже небольшое отклонение (0,1–0,2 мм) может вызвать заклинивание или проскальзывание. Рекомендация: при сомнениях отправьте фото старого диска или муфты — инженер проверит геометрию и подберёт точный аналог.
Области применения фрикционных дисков
Диски используют в металлообработке, промышленном оборудовании и при ремонте станков для замены изношенных элементов.
Пары трения муфт применяются в электромагнитных муфтах токарных, фрезерных, расточных и шлифовальных станков. Правильно подобранные диски обеспечивают плавную передачу момента, точность позиционирования и долгий ресурс муфты.
Металлообработка и станкостроение
Токарные станки (1К62, 16К20, 1М63) используют муфты ЭТМ для переключения скоростей и реверса. Диски работают в условиях вибрации, стружки и перепадов температур. Рекомендуемый материал: сталь 65Г или феродо для повышенных нагрузок.
Фрезерные станки (6Р82, 6Р83, 2М55) применяют муфты ЕТМ для управления подачами. Частые включения требуют материалов с высокой износостойкостью. Оптимальный выбор: феродо с армированием или ретинакс ФК-24А.
Прессы, насосы, конвейеры используют муфты для плавного пуска и защиты от перегрузок. Условия эксплуатации: пыль, вибрация, циклические нагрузки.
Рекомендации: для запылённых сред выбирайте диски с лабиринтными уплотнениями, для циклических нагрузок — материалы с повышенной усталостной прочностью.
Ремонт и модернизация оборудования
Замена изношенных дисков без замены муфты в сборе — экономичное решение при плановом обслуживании. Своевременная замена предотвращает повреждение корпуса муфты и других узлов. Признаки необходимости замены: снижение момента, повышенный шум, нагрев, визуальный износ рабочей поверхности.
| Признак износа | Возможная причина | Рекомендуемое действие |
|---|---|---|
| Снижение передаваемого момента | Износ фрикционного слоя, загрязнение | Диагностика, замена комплекта дисков |
| Повышенный шум при работе | Неравномерный износ, дисбаланс | Проверка геометрии, замена деформированных |
| Нагрев муфты свыше нормы | Недостаточное охлаждение, пробуксовка | Проверка зазоров, замена изношенных дисков |
| Визуальные повреждения поверхности | Абразивный износ, коррозия | Замена комплекта, проверка условий эксплуатации |
Материалы и технологии изготовления
Выбор материала диска определяет ресурс, коэффициент трения и устойчивость к условиям эксплуатации.
Современные фрикционные материалы разрабатываются с учётом конкретных условий работы муфт. Каждый материал имеет оптимальный диапазон температур, сред и нагрузок. Неправильный выбор сокращает ресурс в 2–3 раза и увеличивает риск аварийной остановки.
Сравнительная характеристика материалов
| Параметр | Сталь 65Г | Феродо | Ретинакс | 143-63 |
|---|---|---|---|---|
| Коэффициент трения | 0,45–0,55 | 0,35–0,45 | 0,40–0,50 | 0,30–0,40 |
| Температурный диапазон | -40°C...+80°C | -20°C...+120°C | -30°C...+150°C | -10°C...+100°C |
| Рабочая среда | Сухая | Сухая/масляная | Сухая | Масляная |
| Износостойкость | Средняя | Высокая | Очень высокая | Высокая |
| Стоимость | Низкая | Средняя | Высокая | Средняя |
Технологии обработки и контроля качества
Производство рабочих элементов муфты включает механическую обработку, нанесение фрикционного слоя и термообработку. Каждый этап контролируется для обеспечения точности геометрии и стабильности характеристик.
- Геометрия: проверка диаметра, толщины, соосности (допуск ±0,1 мм)
- Материал: спектральный анализ состава, твёрдость по Роквеллу
- Фрикционные свойства: тест на коэффициент трения по ГОСТ
- Визуальный осмотр: отсутствие трещин, раковин, дефектов покрытия
- Сертификация продукции: все диски поставляются с паспортом качества и сертификатом соответствия.
- Документы подтверждают соответствие ГОСТ и техническим условиям производителя.
- Для бухгалтерии: предоставляем УПД, счёт-фактуру, электронные копии по запросу.
Расчёт передаваемого момента при частых включениях
Точный расчёт момента и тепловой нагрузки позволяет подобрать диски, которые обеспечат надёжную работу муфты в любых режимах.
Два ключевых параметра определяют выбор фрикционных дисков: передаваемый крутящий момент и тепловая нагрузка при циклической работе. Игнорирование любого из них приводит к пробуксовке, перегреву или преждевременному износу.
Формула расчёта передаваемого момента
Базовая зависимость: M = μ × F × R × z
| Параметр | Обозначение | Типовые значения | Как определить |
|---|---|---|---|
| Коэффициент трения | μ | 0,30–0,55 | По материалу диска: сталь 65Г — 0,45–0,55, феродо — 0,35–0,45, 143-63 — 0,30–0,40 |
| Усилие прижатия | F, Н | 500–5000 Н | Указывается в паспорте муфты или рассчитывается по характеристикам электромагнита |
| Средний радиус трения | R, мм | 40–120 мм | R = (Dнар + Dвн) / 4, где D — наружный и внутренний диаметр рабочей поверхности |
| Число пар трения | z | 2–8 | Количество контактирующих поверхностей в пакете дисков |
Пример расчёта: для муфты ЭТМ-082 с усилием F = 2000 Н, радиусом R = 80 мм, материалом диска — феродо (μ = 0,40), числом пар z = 4:
M = 0,40 × 2000 × 0,08 × 4 = 256 Н·м
Рекомендация: закладывайте запас по моменту 1,2–1,4 для условий с частыми пусками-остановками или ударными нагрузками.
Режимы работы и рекомендации по подбору дисков
| Частота включений | Тепловая нагрузка | Ожидаемый ресурс | Рекомендуемый материал диска |
|---|---|---|---|
| До 10 в час | Низкая | 20 000–30 000 часов | Сталь 65Г (экономичный вариант для сухих сред) |
| 10–60 в час | Средняя | 12 000–20 000 часов | Феродо или ретинакс (термостойкость до +120...+150°C) |
| 60–300 в час | Высокая | 6 000–12 000 часов | Ретинакс ФК-24А с армированием + принудительное охлаждение |
| Более 300 в час | Экстремальная | 2 000–6 000 часов | Специализированные композиции + мониторинг температуры в реальном времени |
- Выбор дисков с армированным фрикционным слоем (повышенная усталостная прочность)
- Обеспечение принудительного охлаждения корпуса муфты
- Использование материалов с высокой теплопроводностью (сталь 65Г вместо феродо при сухом трении)
- Увеличение зазора между дисками для улучшения теплоотвода
Для линий с частотой включений свыше 100 в час:
- Закладывайте запас по моменту 1,3–1,5
- Выбирайте материал с температурным диапазоном +20–30% выше расчётного
- Внедрите систему мониторинга температуры корпуса муфты
- Планируйте замену дисков по наработке, а не по факту отказа
Типичные неисправности муфт и роль дисков в их устранении
Большинство сбоев в работе электромагнитных муфт связано с износом или неправильным подбором фрикционных дисков.
Диагностика по симптомам позволяет выявить проблему до аварийной остановки оборудования. Каждый признак неисправности указывает на конкретную причину, связанную с состоянием дисков или условиями их эксплуатации.
Возможные причины, связанные с дисками:
- Износ фрикционного слоя (толщина <70% от номинала)
- Загрязнение рабочей поверхности маслом, пылью или абразивом
- Несоответствие материала диска условиям эксплуатации (например, сталь 65Г в масляной среде)
Решение: замена комплекта дисков + очистка посадочных мест + проверка зазора якоря (0,3–0,8 мм). После замены выполните 3–5 холостых включений для приработки поверхностей.
Диагностика:
| Характер звука | Вероятная причина |
|---|---|
| Прерывистый скрежет | Повреждение фрикционного слоя, выкрашивание |
| Высокочастотный свист | Недостаток смазки, заедание кулачков |
| Низкочастотный гул | Дисбаланс пакета, неравномерный износ |
Рекомендация: при обнаружении посторонних шумов остановите оборудование и проведите визуальный осмотр дисков через технологические отверстия.
Механизм возникновения:
- Износ дисков → увеличение зазора в пакете
- Увеличенный зазор → требуется большее усилие якоря для сжатия
- Повышенная нагрузка на электромагнит → перегрев обмотки
- Перегрев → снижение магнитного потока → ещё большая пробуксовка
Почему выбирают сотрудничество с нами?
Помогаем с подбором, консультацией и документальным сопровождением на всех этапах работы.
Наша цель — не просто доставить вам диски, а обеспечить их корректную работу в вашей системе. Инженерная поддержка включает подбор аналогов, проверку совместимости и рекомендации по монтажу.
Что входит в сервисное сопровождение?
Бесплатная консультация инженера: помощь в определении типоразмера, подбор материала под условия, проверка совместимости со старой муфтой.
Среднее время ответа — 2 часа. Срочные запросы обрабатываем в приоритетном порядке.
Полный пакет документов: паспорт качества, сертификат соответствия, счёт-фактура, УПД. Электронные копии предоставляем по запросу для ускорения документооборота.
Фиксация цены в заявке: без скрытых наценок, прозрачное ценообразование.
Обработка заказа: 1–2 рабочих дня. Доставка через партнёрские транспортные компании по РФ.
Контроль перед отгрузкой: входная проверка геометрии и маркировки каждой партии. Гарантия соответствия техническим условиям.
Почему клиенты возвращаются?
Надёжность поставок и экспертная поддержка — основа долгосрочного сотрудничества. Мы контролируем качество каждой партии и обеспечиваем безопасную доставку.
| Показатель | Значение | Преимущество для клиента |
|---|---|---|
| Выполненных заказов | 200+ | Опыт подбора под разные типы станков и условий |
| Время подбора | 2 часа | Быстрое решение задачи, минимизация простоя |
| Повторные обращения | 98% | Доверие к качеству подбора и сервиса |
| Рейтинг клиентов | 4.9/5 | Высокая оценка работы по отзывам |
Как разместить заказ на диски фрикционные?
Перед тем как сделать заказ ознакомьтесь с отзывами о нашей компании.
Затем выберите удобный вариант заказа:
- Нажмите на один из значков
или отправьте сообщение на +7 995-85-02-096
- Напишите на info@metallux-k.ru или в форму обратной связи.
- Позвоните нам - +7-995-85-13-277
Напоминаем, что при размещении заказа у нас вы получаете:
- бесплатную доставку продукции до транспортной компании;
- специальные условия при заказе оптовых партий продукции.
Часто задаваемые вопросы про фрикционные диски к муфтам
Замена фрикционных дисков без полного демонтажа муфты возможна при соблюдении технологии и наличии доступа к пакету дисков. Процесс включает несколько критически важных этапов, каждый из которых влияет на итоговый ресурс узла.
Подготовка: отключите питание оборудования и выполните блокировку по системе ЛОТО (Lockout-Tagout) для исключения случайного включения. Снимите защитный кожух муфты, обеспечив доступ к пакету дисков. Зафиксируйте якорь муфты в отжатом положении с помощью технологических болтов или клиньев — это предотвратит самопроизвольное срабатывание при работе.
Демонтаж: последовательно извлекайте изношенные диски, маркируя их положение (внутренний/наружный, порядковый номер в пакете) — это упростит контроль при установке новых. Очистите посадочные места от продуктов износа, старой смазки и коррозии с помощью растворителя и мягкой щетки. Проверьте состояние кулачков и шлицев: отсутствие задиров, трещин, критического износа (допуск — не более 0,2 мм по боковым зазорам).
Установка: новые диски устанавливайте в обратной последовательности, контролируя зазор между кулачками внутренних и наружных дисков (0,1–0,3 мм) с помощью щупа. Убедитесь в свободном осевом перемещении пакета (допуск 0,2–0,5 мм) для компенсации теплового расширения. Не применяйте чрезмерных усилий при монтаже — диски должны входить в посадочные места без заеданий.
Контроль: после сборки выполните 3–5 холостых включений муфты для приработки поверхностей трения. Проверьте плавность хода, отсутствие посторонних шумов, стабильность времени срабатывания. Зафиксируйте параметры в журнале технического обслуживания для последующего анализа динамики износа.
Точность посадки фрикционных дисков определяется ГОСТ 22646-77 и техническими условиями производителя. Соблюдение допусков критически важно для обеспечения равномерного распределения нагрузки, плавности срабатывания муфты и долговечности узла.
| Параметр | Допуск | Метод контроля | Последствия нарушения |
|---|---|---|---|
| Боковой зазор шлицев | 0,05–0,15 мм | Щуп, калибр | Неравномерный износ, заклинивание |
| Зазор между кулачками | 0,1–0,3 мм | Щуп, индикатор | Подклинивание при нагреве / пробуксовка |
| Осевой зазор пакета | 0,2–0,5 мм | Щуп, микрометр | Ударные нагрузки, ускоренный износ |
| Радиальное биение | ≤ 0,1 мм | Индикаторная головка | Вибрация, неравномерный износ ленты |
| Соосность посадочных мест | ≤ 0,05 мм/100 мм | Лазерный нивелир | Перекос, односторонний износ |
Особенности контроля: для шлицевых соединений допуск по боковым зазорам варьируется в зависимости от габарита муфты — меньшие значения (0,05–0,08 мм) применяются для точных станков с высокими требованиями к плавности хода, большие (0,10–0,15 мм) — для тяжелого оборудования с ударными нагрузками. Зазор между кулачками внутренних и наружных дисков в свободном состоянии должен строго соблюдаться: недостаточный зазор вызывает подклинивание при тепловом расширении, избыточный — увеличивает время срабатывания муфты и создает ударные нагрузки при включении.
Практическая рекомендация: при отклонении параметров свыше допусков не устанавливайте диски, а проведите дефектовку корпуса муфты. Часто причина несоответствия кроется в износе посадочных мест, а не в самих дисках. Все замеры фиксируйте в журнале приемо-сдаточных испытаний — это позволит отслеживать динамику износа и планировать замену узлов до аварийного отказа.
Косвенная диагностика износа фрикционных дисков без разборки муфты выполняется комплексом инструментальных и визуальных методов. Такой подход позволяет выявлять развивающиеся дефекты на ранней стадии и планировать замену до аварийного отказа.
С помощью портативного виброметра измеряется уровень вибрации корпуса муфты в двух диапазонах:
- 10–100 Гц: низкочастотные гармоники указывают на неравномерный износ рабочей поверхности дисков
- 100–1000 Гц: высокочастотный шум свидетельствует о повреждении фрикционного слоя или заедании кулачков
Пороговое значение: превышение базового уровня вибрации более чем на 30% требует плановой замены дисков.
Инфракрасный пирометр фиксирует температуру корпуса муфты после 5–10 циклов включения:
- Норма: +40...+70°C при номинальной нагрузке
- Предупреждение: превышение на 15–20°C указывает на повышенное трение из-за износа или загрязнения
- Критично: температура выше +90°C требует немедленной остановки и диагностики
Акустический анализ: промышленный стетоскоп позволяет выявить характерные звуковые признаки: равномерный низкочастотный гул — норма, прерывистый скрежет — повреждение фрикционного слоя, высокочастотный свист — недостаток смазки или заедание кулачков. Метод особенно эффективен в сочетании с вибродиагностикой.
Контроль времени срабатывания: увеличение времени включения муфты более чем на 20% относительно паспортного значения часто связано с уменьшением коэффициента трения из-за износа дисков или загрязнения рабочих поверхностей. Фиксируйте базовое время срабатывания при вводе оборудования в эксплуатацию и сравнивайте с текущими значениями.
Взаимозаменяемость фрикционных дисков между производителями возможна только при полном совпадении геометрических и функциональных параметров, подтвержденном документально. Произвольная замена без проверки совместимости — одна из частых причин преждевременного выхода муфты из строя.
| Параметр совместимости | Требование | Метод проверки |
|---|---|---|
| Габарит муфты | Идентичный по ГОСТ (напр., ЭТМ-082) | Сравнение маркировки, документации |
| Шаг и профиль кулачков | Полное совпадение геометрии | Шаблон, 3D-сканирование, контрольная установка |
| Материал фрикционного покрытия | Соответствие условиям эксплуатации | Паспорт качества, сертификат материала |
| Коэффициент трения | 0,5 ± 0,05 по чугуну СЧ15 | Протокол испытаний, сравнение с эталоном |
| Температурный диапазон | Совпадение с условиями работы | Техническая документация производителя |
Алгоритм проверки: запросите у поставщика паспорт качества с указанием всех параметров, сравните с документацией на муфту, при сомнениях закажите один диск для контрольной установки с последующей дефектовкой. Для ответственных применений (высокоскоростные станки, непрерывные линии) рекомендуется использовать диски того же производителя, что и оригинальная муфта — это гарантирует сохранение расчетных характеристик и упрощает гарантийное обслуживание.
Профессиональный совет: при замене дисков на аналог от другого производителя проведите обкатку в щадящем режиме (10–15 холостых включений, затем постепенное увеличение нагрузки) и зафиксируйте базовые параметры работы муфты. Это позволит выявить скрытые несоответствия до ввода оборудования в полноценную эксплуатацию.
Частота включений электромагнитной муфты — ключевой фактор, определяющий ресурс фрикционных дисков через механизм усталостного износа и тепловую нагрузку. Понимание этой зависимости позволяет оптимизировать режимы работы оборудования и планировать техническое обслуживание.
Физика процесса: при каждом включении происходит ударное сжатие пакета дисков, генерирующее микротрещины в фрикционном слое; при выключении — резкое разжатие с вибрационной нагрузкой на элементы зацепления. Чем выше частота циклов, тем меньше времени на рассеивание тепла, что приводит к накоплению температуры и ускоренной деградации материала.
| Частота включений | Тепловая нагрузка | Ожидаемый ресурс | Рекомендации |
|---|---|---|---|
| До 10 в час | Низкая | 20 000–30 000 часов | Стандартные диски, обычный режим ТО |
| 10–60 в час | Средняя | 12 000–20 000 часов | Диски с армированным слоем, контроль температуры |
| 60–300 в час | Высокая | 6 000–12 000 часов | Принудительное охлаждение, сокращенный интервал ТО |
| Более 300 в час | Экстремальная | 2 000–6 000 часов | Специализированные диски, мониторинг в реальном времени |
Меры продления ресурса при высоких частотах:
- Выбор дисков с армированным фрикционным слоем (повышенная усталостная прочность)
- Обеспечение принудительного охлаждения корпуса муфты (вентиляция, теплоотводы)
- Использование материалов с высокой теплопроводностью (сталь 65Г вместо феродо при сухом трении)
- Увеличение зазора между дисками для улучшения теплоотвода
Анализ отказов фрикционных дисков показывает, что 70–80% преждевременного износа связано с ошибками монтажа, а не с качеством самих изделий. Знание типовых ошибок и методов их предотвращения позволяет существенно продлить ресурс узла.
- Нарушение очередности установки — перепутанные внутренние и наружные диски вызывают заклинивание пакета и ударные нагрузки на кулачки. Профилактика: маркируйте диски при демонтаже, сверяйтесь со схемой муфты.
- Недостаточная очистка посадочных мест — остатки старой смазки, фрикционная пыль или продукты коррозии создают неравномерный контакт и локальный перегрев. Профилактика: очистка растворителем, визуальный контроль перед установкой.
- Превышение момента затяжки крепежа — деформация корпуса муфты нарушает соосность дисков, приводя к одностороннему износу. Профилактика: использование динамометрического ключа, соблюдение значений из документации.
- Отсутствие контроля зазоров — установка без проверки зазора между кулачками (0,1–0,3 мм) вызывает либо подклинивание при нагреве, либо пробуксовку. Профилактика: контроль щупом после каждого этапа сборки.
- Использование несоответствующей смазки — применение масел с высокой вязкостью или несоответствующих температурному диапазону изменяет коэффициент трения и ускоряет износ. Профилактика: использование только рекомендованных производителем смазочных материалов.
Контроль после сборки: выполните 3–5 холостых циклов включения с контролем плавности хода и отсутствием посторонних шумов — это выявит ошибки до ввода оборудования в работу. Зафиксируйте параметры в журнале технического обслуживания для последующего анализа.
Обкатка (приработка) новых фрикционных дисков — обязательный этап, обеспечивающий формирование оптимального микрорельефа рабочих поверхностей и стабильного коэффициента трения. Пропуск этого этапа сокращает ресурс дисков на 30–50%.
Цель обкатки: удалить технологические неровности, распределить фрикционный материал равномерно по площади контакта, адаптировать диски к конкретным условиям работы муфты.
Холостой режим
10–15 включений без нагрузки
Интервал: 30–60 сек
Цель: первичная притирка поверхностей
Щадящая нагрузка
20–30 циклов при 30–40% нагрузки
Интервал: 1–2 мин
Контроль: температура ≤ +60°C
Рабочий режим
50–100 циклов с плавным ростом нагрузки до 100%
Фиксация параметров
Цель: выход на стабильные характеристики
| Контрольный параметр | Нормативное значение | Метод измерения |
|---|---|---|
| Время срабатывания | Стабилизация в пределах ±10% от паспортного | Секундомер, датчик положения |
| Уровень вибрации | Не превышает базовый более чем на 15% | Портативный виброметр |
| Температура корпуса | +40...+70°C при номинальной нагрузке | Инфракрасный пирометр |
| Уровень шума | Равномерный низкочастотный гул | Промышленный стетоскоп |
Температура окружающей среды оказывает комплексное влияние на коэффициент трения фрикционных дисков через изменение физических свойств материалов, вязкости смазки и теплового баланса узла. Игнорирование этого фактора при подборе дисков — частая причина нестабильной работы муфты.
Механизмы влияния:
- Низкие температуры (ниже -10°C): металлические диски (65Г) сохраняют свойства, но смазка загустевает, увеличивая момент сопротивления и время срабатывания; фрикционные материалы на полимерной основе (феродо, ретинакс) могут терять эластичность, снижая коэффициент трения на 10–20%.
- Высокие температуры (выше +80°C): происходит размягчение связующих компонентов фрикционных покрытий, что сначала повышает коэффициент трения за счет увеличения площади контакта, а затем резко снижает его из-за выгорания связки и образования глянцевого слоя.
| Материал | Рабочий диапазон | Изменение μ при отклонении | Рекомендации |
|---|---|---|---|
| Сталь 65Г | -40°C...+80°C | ±5% в пределах диапазона | Оптимальна для сухих сред, не требует спец. смазки |
| Феродо | -20°C...+120°C | -15% при -20°C, -10% при +120°C | Требует контроля вязкости смазки при низких температурах |
| Ретинакс ФК-24А | -30°C...+150°C | ±8% в пределах диапазона | Наилучшая стабильность в широком диапазоне |
| Композиция 143-63 | -10°C...+100°C | -20% при -10°C, -12% при +100°C | Только для масляных сред, чувствительна к температуре |
При проектировании: для систем в неотапливаемых помещениях или горячих цехах закладывайте коэффициент запаса по передаваемому моменту 1,2–1,4 для компенсации температурных колебаний коэффициента трения.
Правильное хранение фрикционных дисков до монтажа критически важно для сохранения геометрической точности, свойств фрикционного покрытия и предотвращения коррозии. Нарушение условий хранения сокращает ресурс дисков еще до начала эксплуатации.
- Температура: от -10°C до +40°C для металлических дисков, от +5°C до +35°C для дисков с полимерными покрытиями
- Влажность: не более 70% для предотвращения конденсации и коррозии
- Освещение: отсутствие прямого УФ-излучения (особенно для феродо, ретинакс)
- Атмосфера: исключение агрессивных химических испарений (кислоты, щелочи, растворители)
- Хранение в оригинальной упаковке до момента монтажа
- Укладка на стеллажи/поддоны (≥150 мм от пола)
- Запрет на штабелирование более 5–6 единиц в высоту
- Обеспечение циркуляции воздуха вокруг упаковки
| Материал диска | Особые требования | Риски при нарушении |
|---|---|---|
| Сталь 65Г | Защита от конденсата, антикоррозийная упаковка | Коррозия посадочных мест, потеря геометрии |
| Феродо / Ретинакс | Затемнение, исключение УФ, контроль влажности | Растрескивание покрытия, потеря эластичности |
| Композиция 143-63 | Исключение контакта с агрессивными средами | Деградация маслостойких свойств |
Восстановление фрикционных дисков технически возможно только для ограниченного круга случаев и, как правило, экономически нецелесообразно по сравнению с заменой на новые изделия. Решение о восстановлении должно приниматься на основе технико-экономического обоснования.
| Метод | Применимость | Ограничения | Эффективность |
|---|---|---|---|
| Механическая обработка
(шлифовка) |
Только стальные диски (65Г) | Остаточная толщина ≥80% от номинала; требуется балансировка | Ресурс восстановленного: 50–70% от нового |
| Нанесение покрытия
(напыление/наплавка) |
Стальные диски с изношенным фрикционным слоем | Требует спец. оборудования; адгезия часто уступает заводской | Ресурс: 40–60% от нового; высокий риск отслоения |
| Ремонт элементов зацепления
(кулачки, шлицы) |
Практически не применяется | Геометрия не поддается коррекции без нарушения прочности | Не рекомендуется — высокий риск аварийного отказа |
- Диски с полимерными покрытиями (феродо, ретинакс, 143-63) — при износе фрикционного слоя нарушается структура связующего
- Диски с деформацией корпуса или повреждением элементов зацепления — геометрия не поддается коррекции
- Диски с трещинами, раковинами, критическим износом рабочей поверхности
Экономическое обоснование: стоимость восстановления стального диска составляет 60–80% от цены нового, при этом ресурс восстановленного изделия обычно не превышает 50–70% от заводского; для полимерных дисков восстановление экономически неэффективно.
