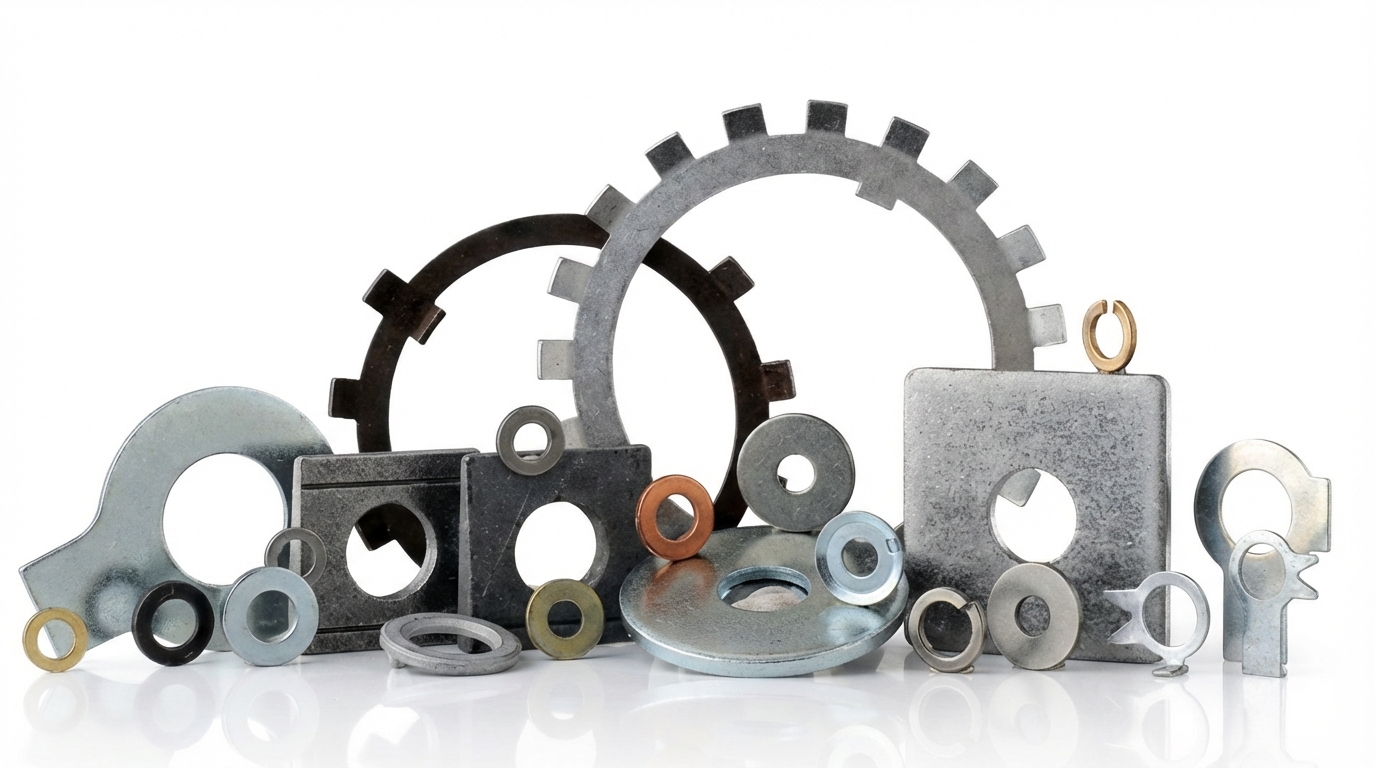

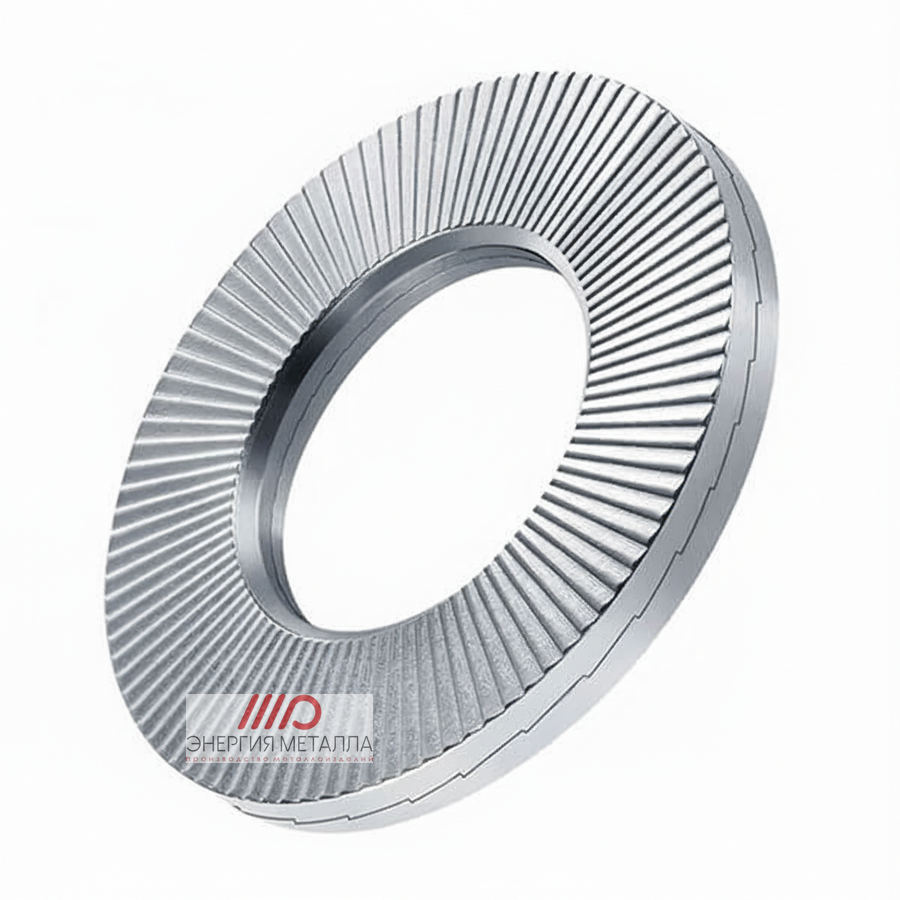

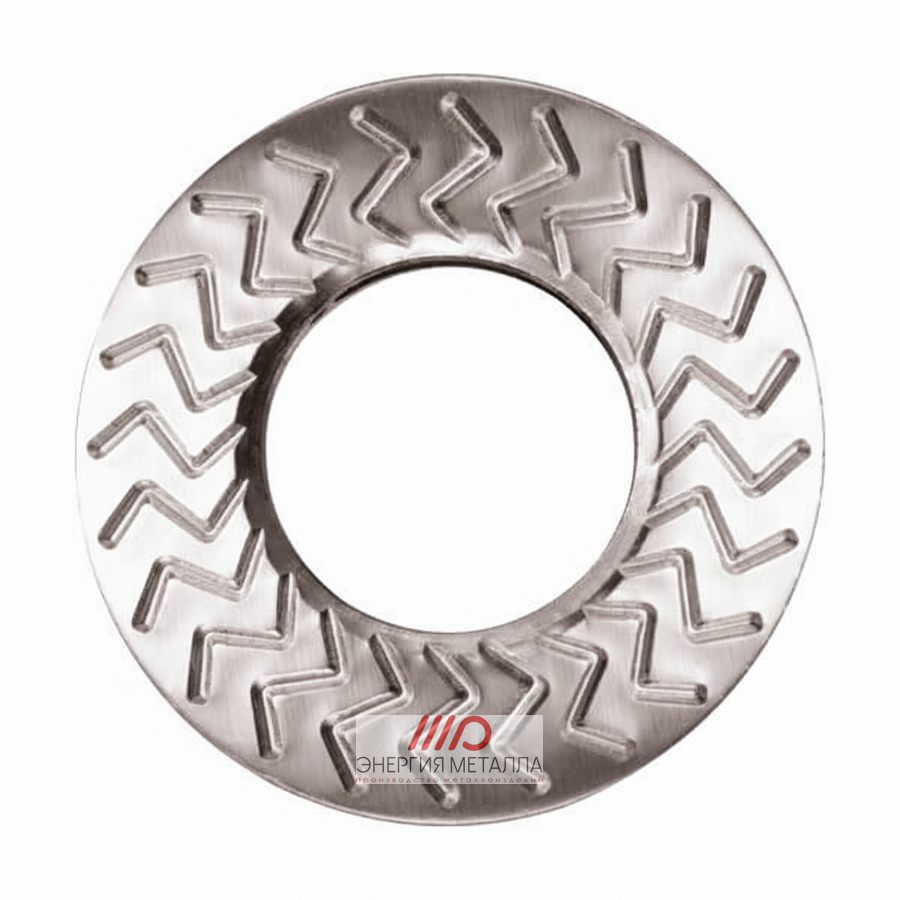

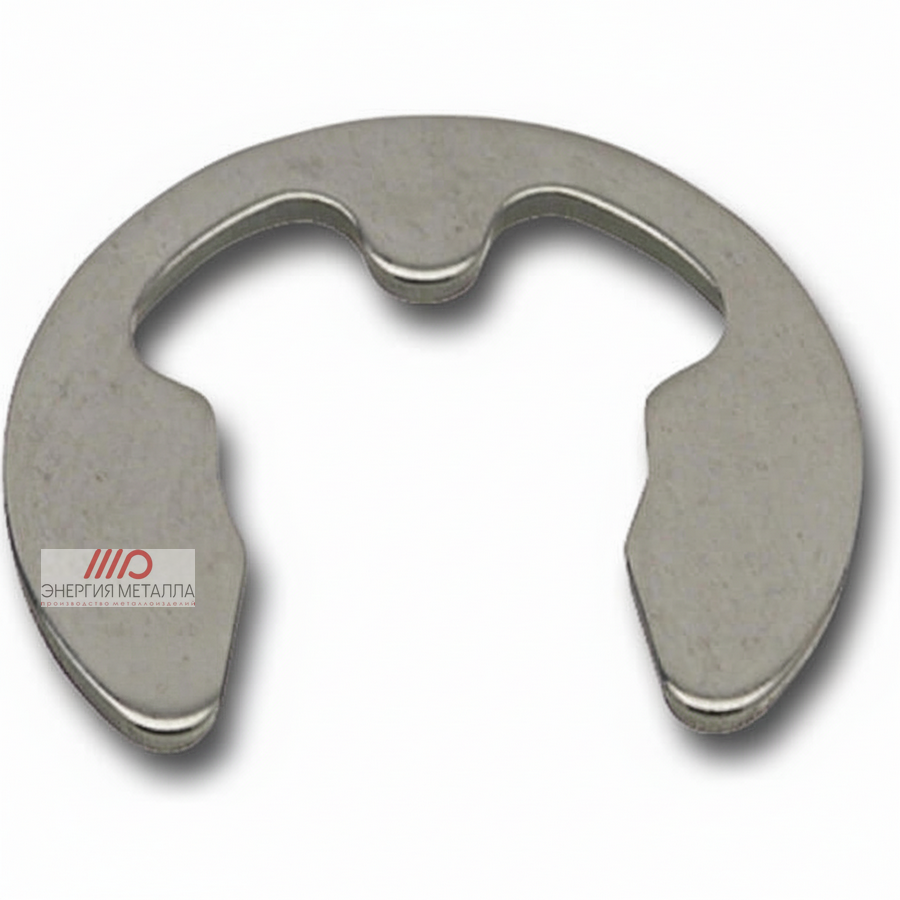

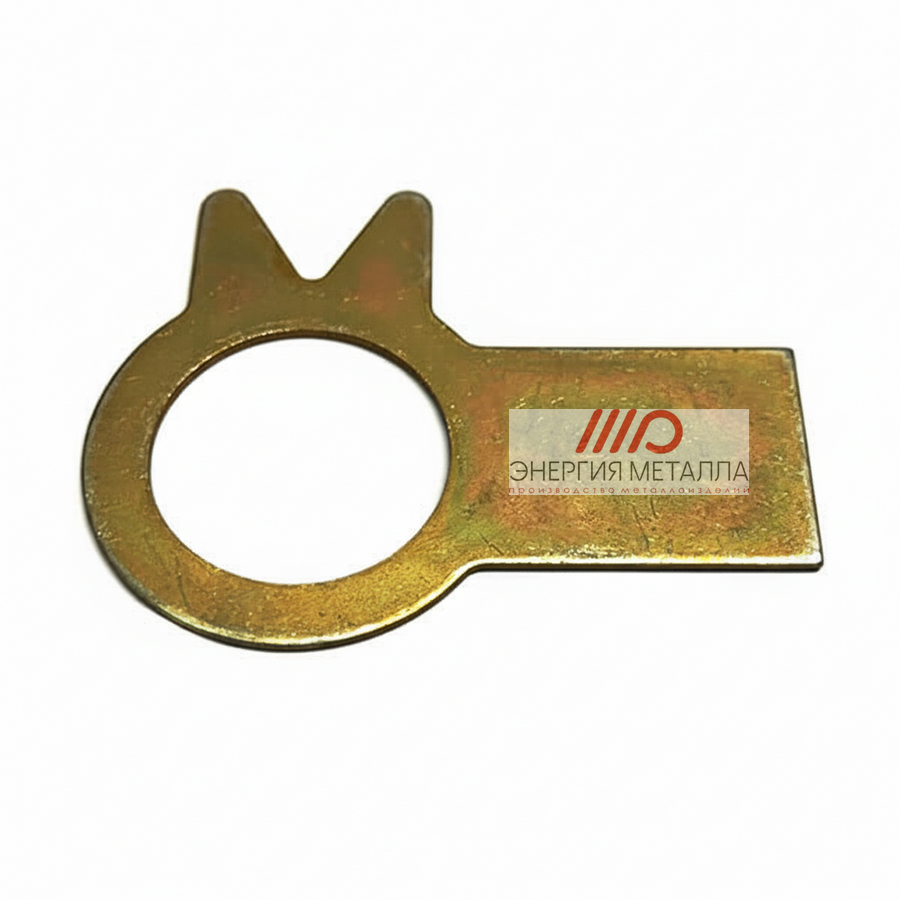

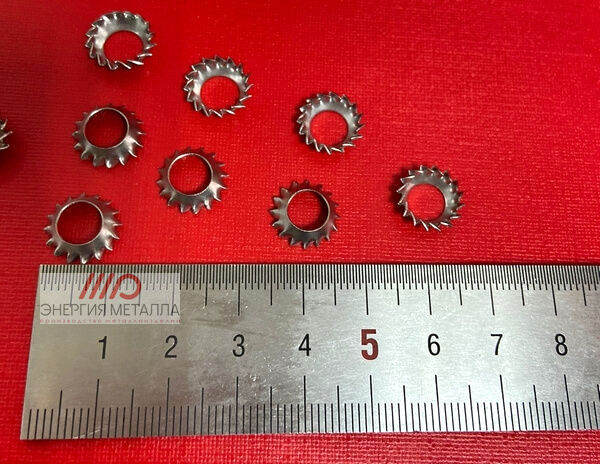

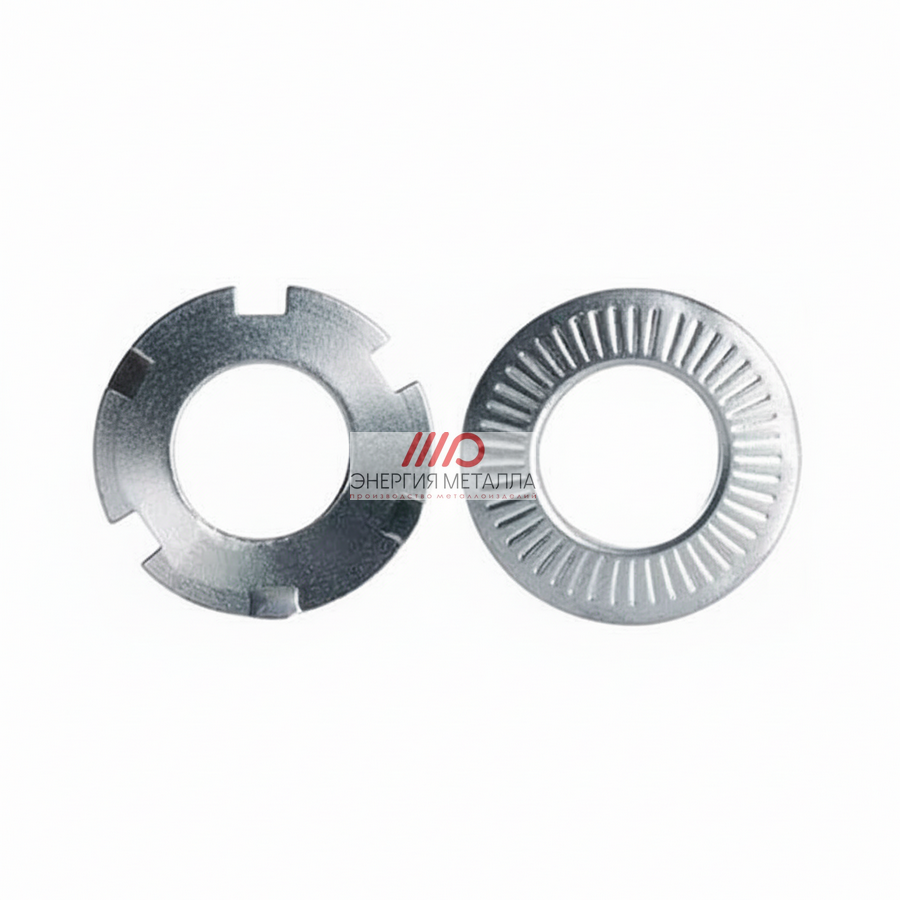

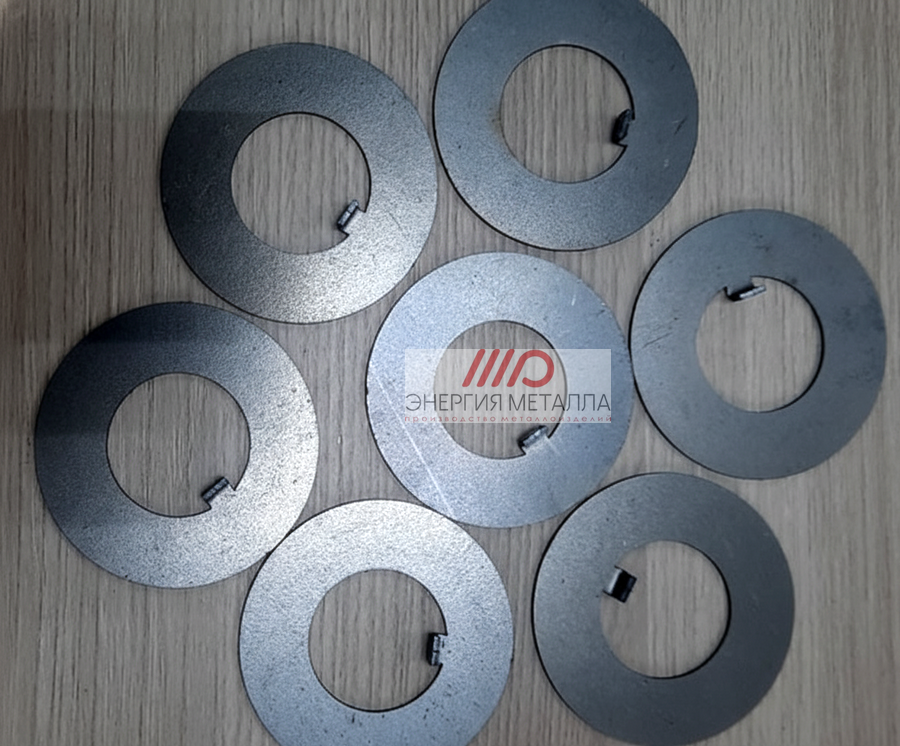

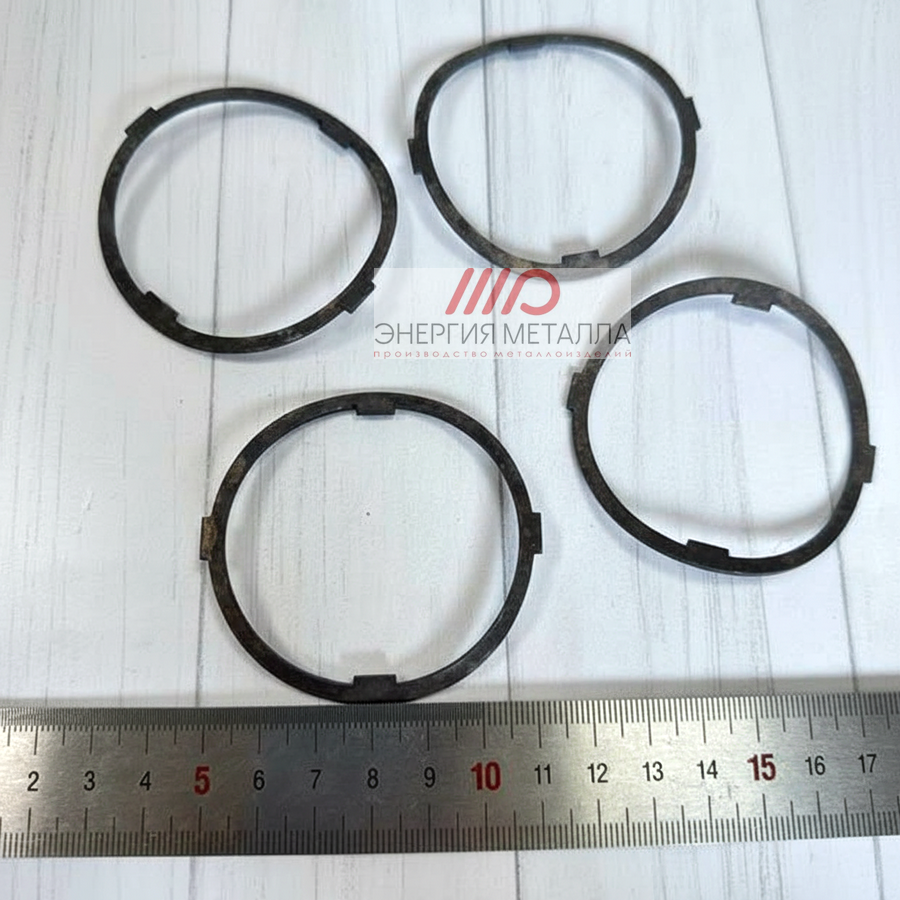

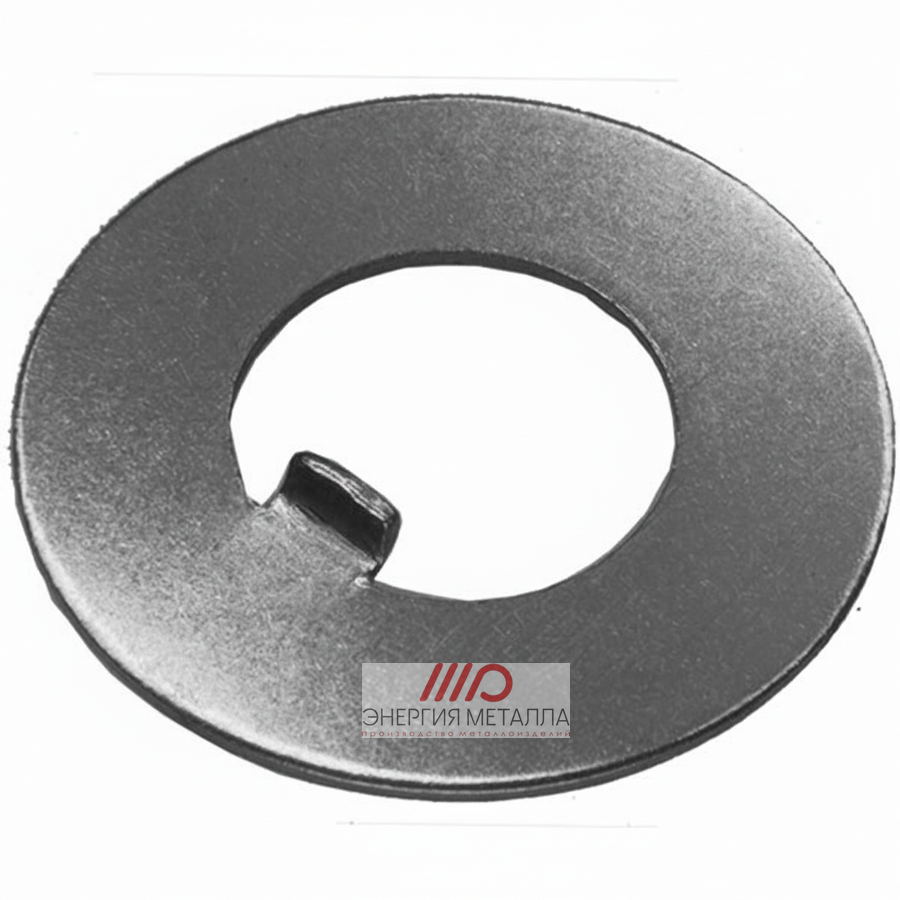

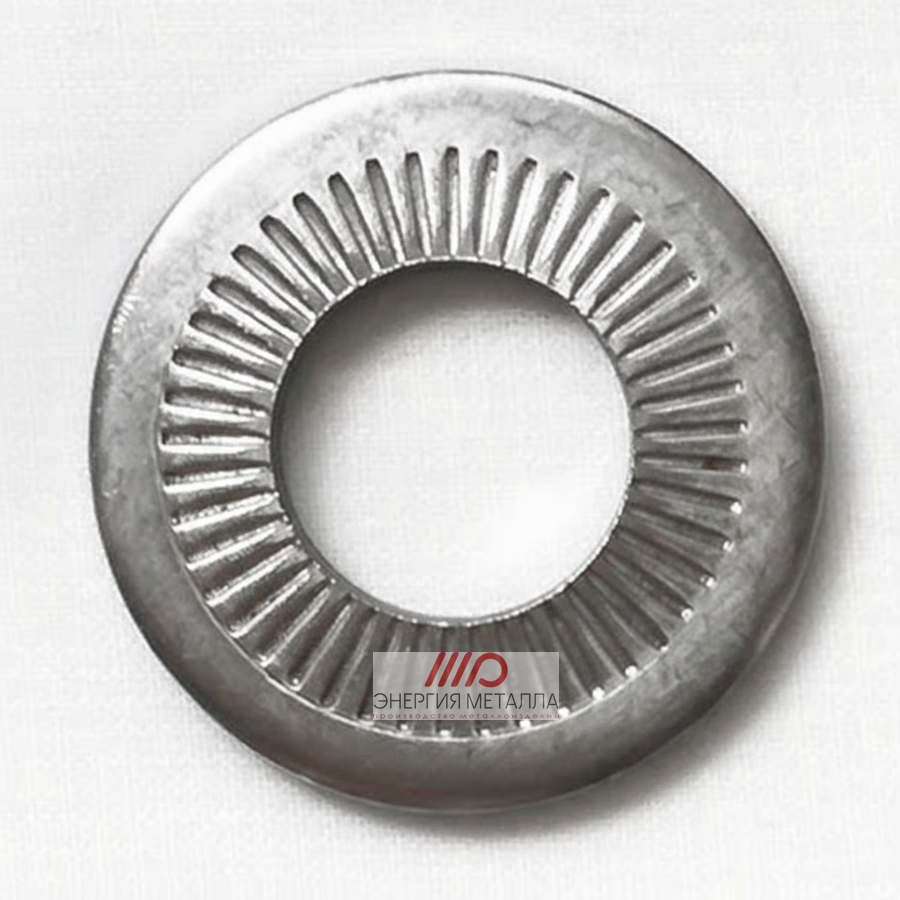

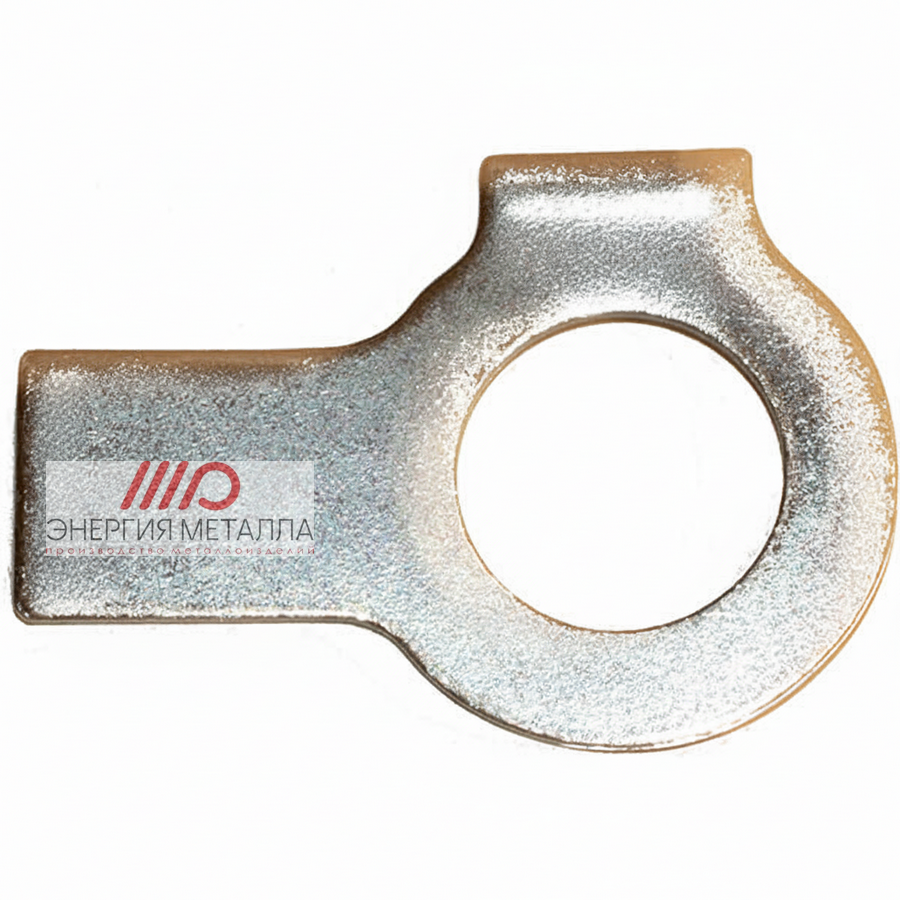

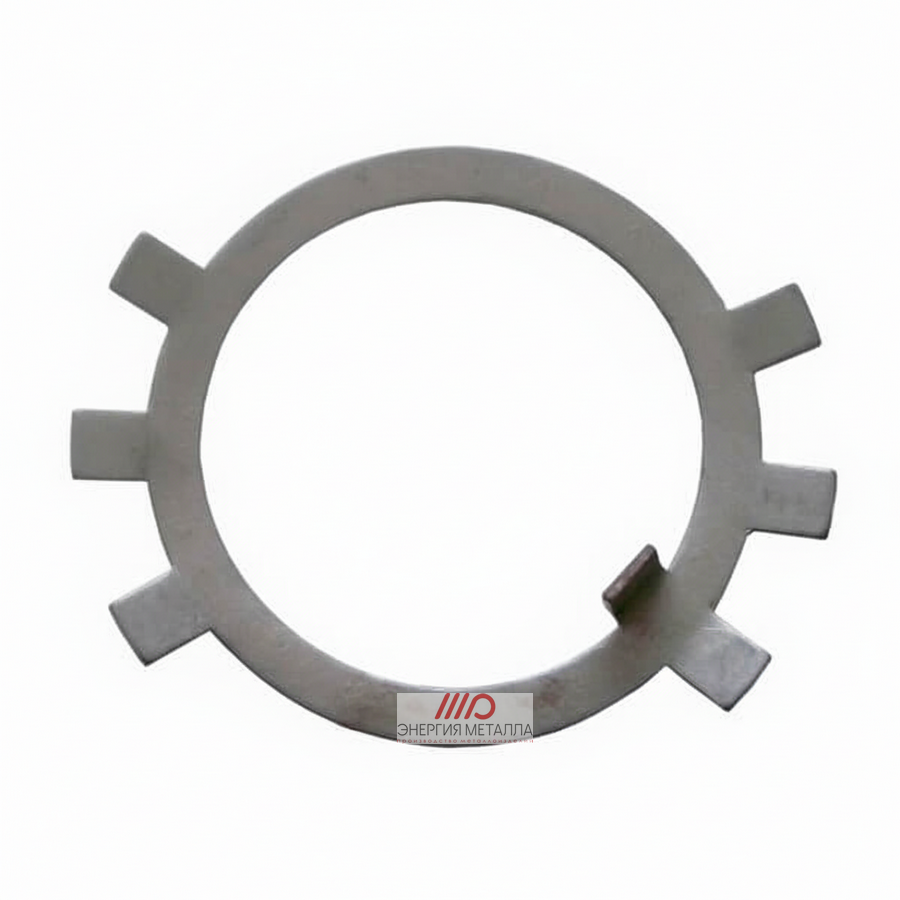

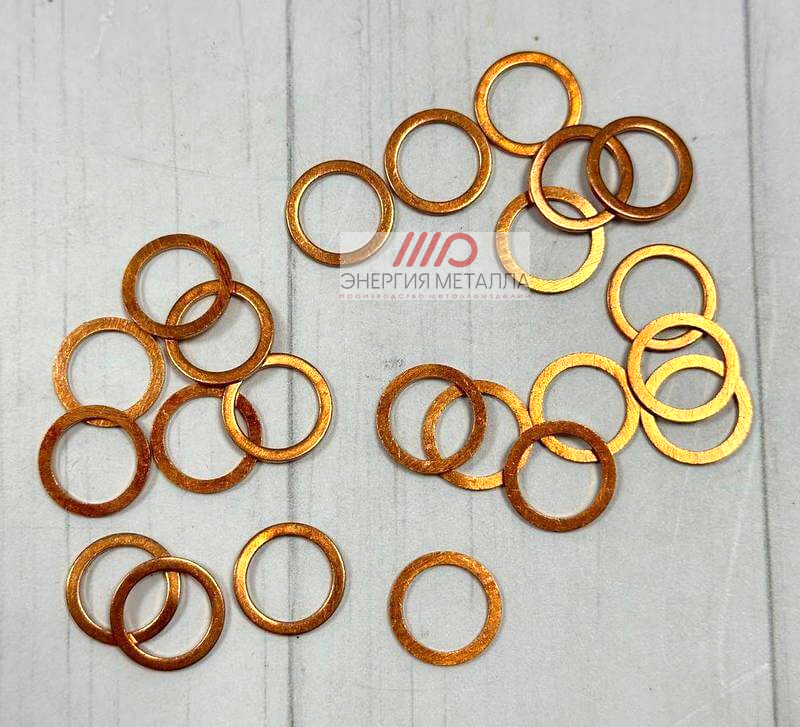

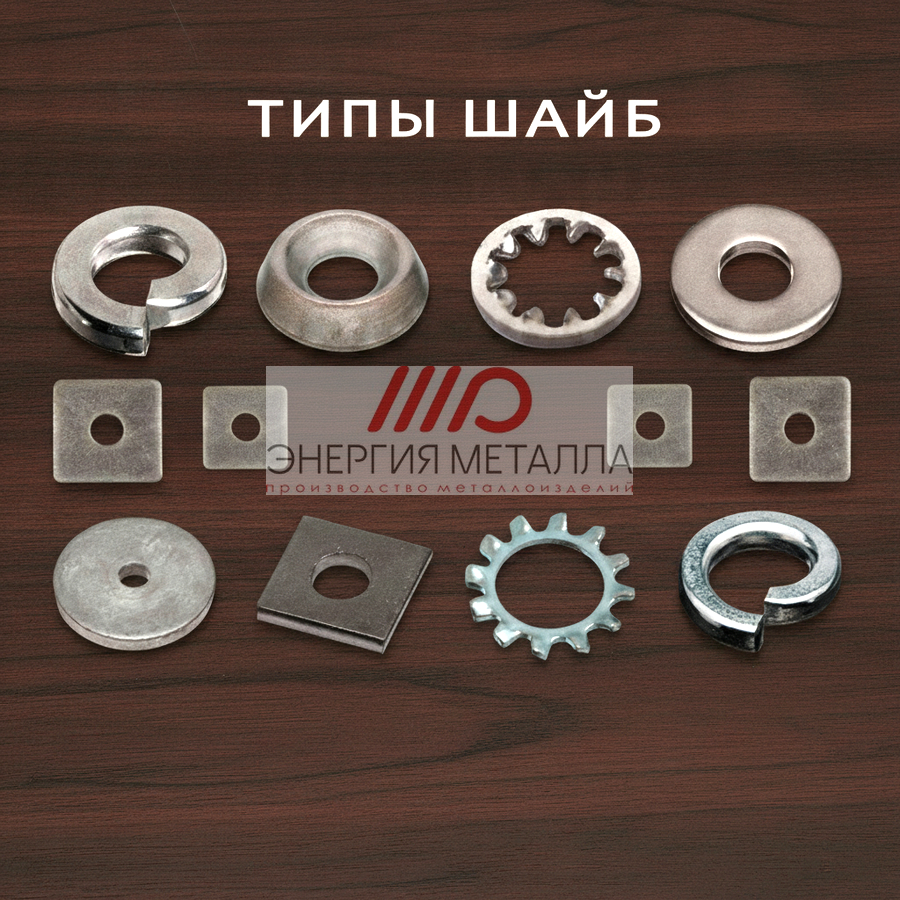

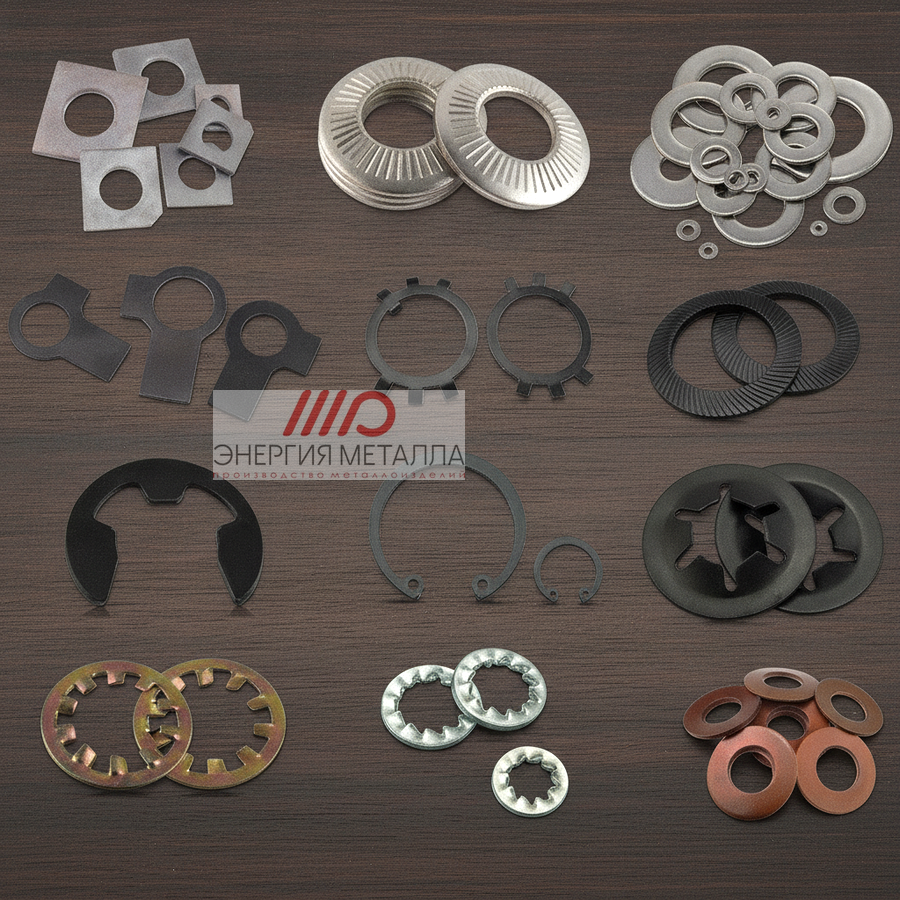

Шайбы металлические

Выбор материала шайбы напрямую зависит от условий эксплуатации крепежного узла и требований к коррозионной стойкости. Ниже приведена подробная таблица соответствия материалов и областей применения:

Материал	Применение	Температурный диапазон
Сталь Ст3	Общестроительные конструкции, неагрессивные среды	от -40°C до +150°C
Сталь 65Г	Пружинные шайбы, узлы с вибрационной нагрузкой	от -50°C до +200°C
Нержавеющая A2	Пищевая промышленность, влажные помещения	от -60°C до +300°C
Нержавеющая A4	Морская среда, химически агрессивные условия	от -60°C до +350°C
Оцинкованная	Наружные конструкции, умеренная коррозионная нагрузка	от -30°C до +200°C

Для узлов с высокими динамическими нагрузками рекомендуется использовать шайбы из стали 65Г с термообработкой до твердости 45-50 HRC. В агрессивных средах предпочтительны нержавеющие стали марок A2 (AISI 304) и A4 (AISI 316), которые обеспечивают защиту от коррозии без дополнительного покрытия.

Стандарты ГОСТ и DIN имеют существенные различия в требованиях к геометрическим параметрам, механическим свойствам и допустимым отклонениям. Понимание этих различий критически важно для правильного подбора крепежа.

Основные отличия:

• Геометрические размеры: DIN-шайбы часто имеют меньший внешний диаметр при том же внутреннем диаметре по сравнению с ГОСТ-аналогами. Это влияет на площадь распределения нагрузки.
• Допуски и посадки: Европейский стандарт DIN предусматривает более строгие допуски на толщину и плоскостность изделия.
• Классы точности: ГОСТ выделяет классы точности А и С, тогда как DIN использует более детальную градацию по сериям (нормальная, узкая, широкая).
• Механические свойства: Требования к твердости и пределу прочности могут отличаться на 10-15% между аналогичными стандартами.

ГОСТ	DIN	Примечание

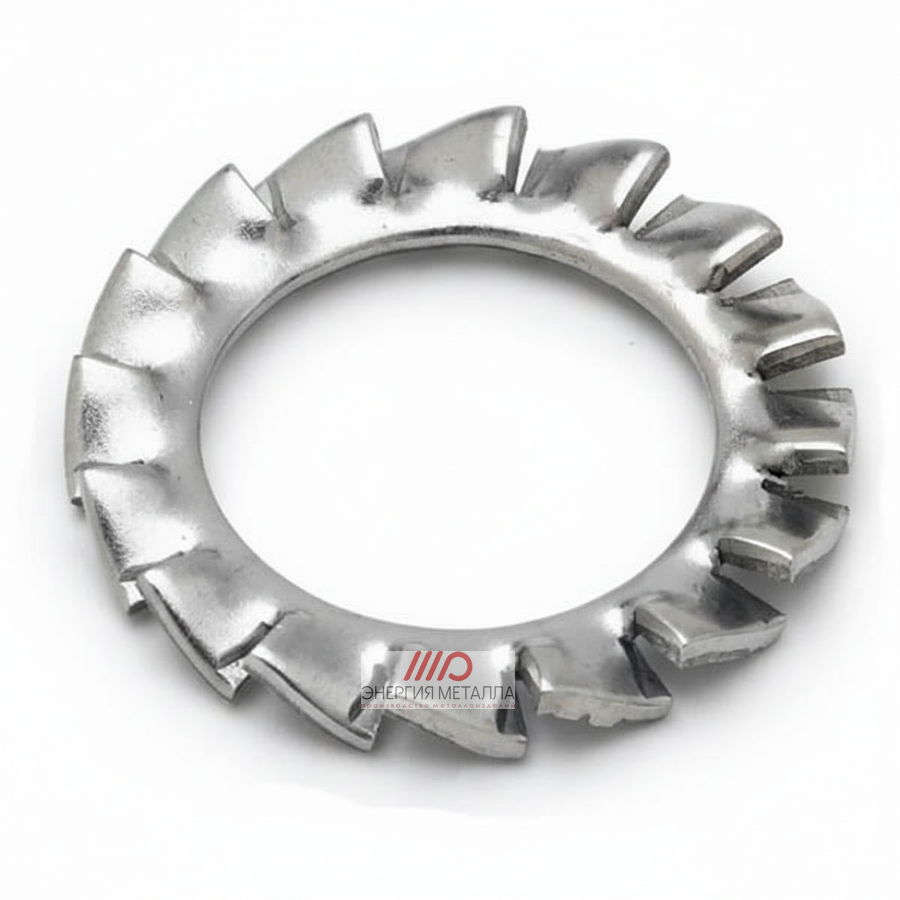

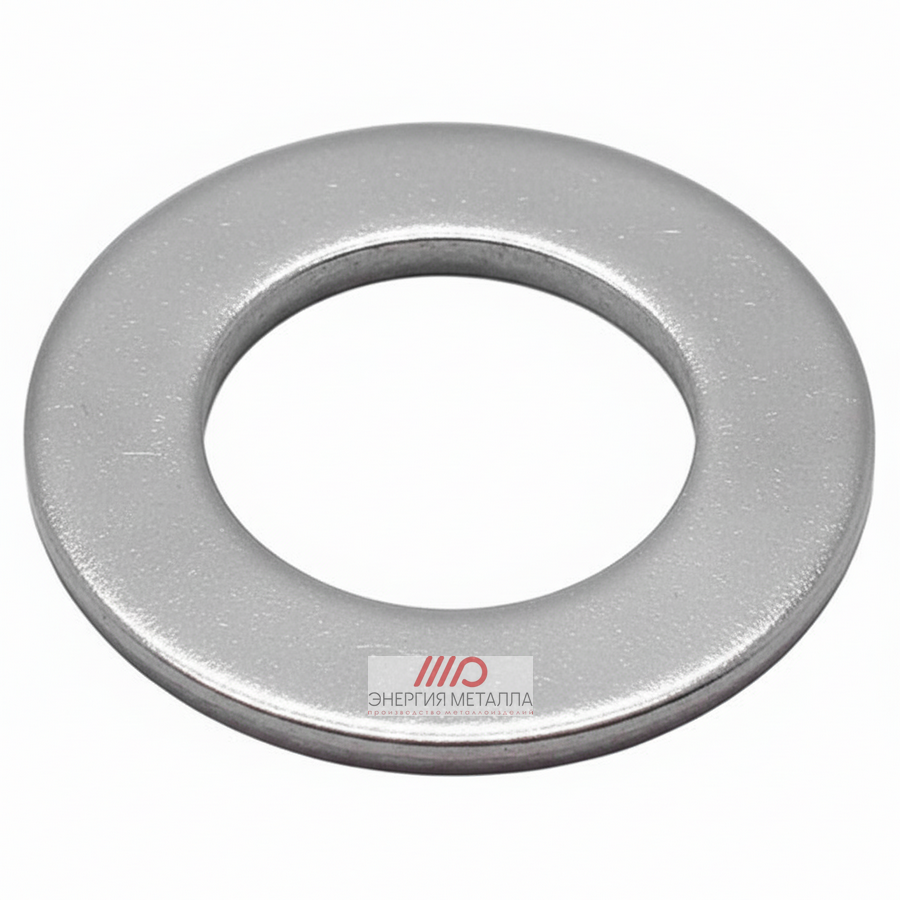

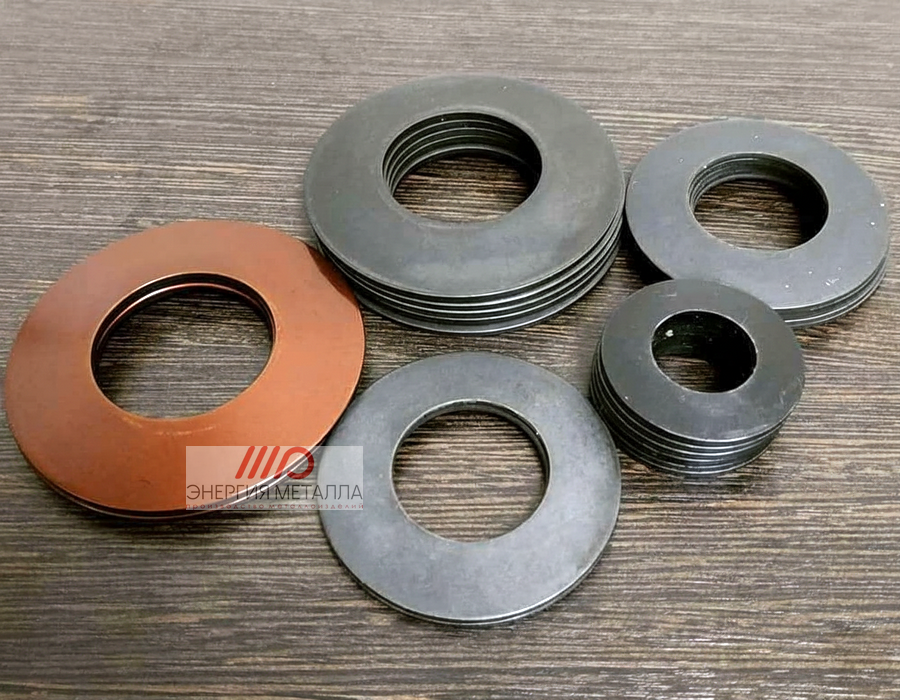

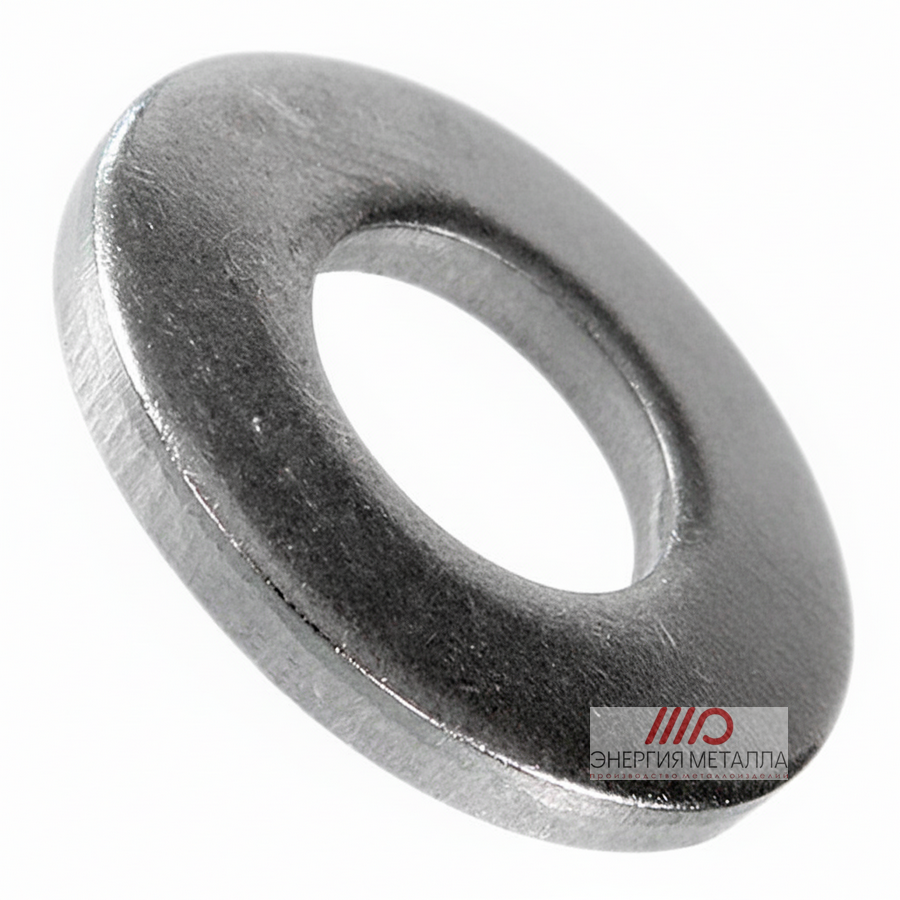

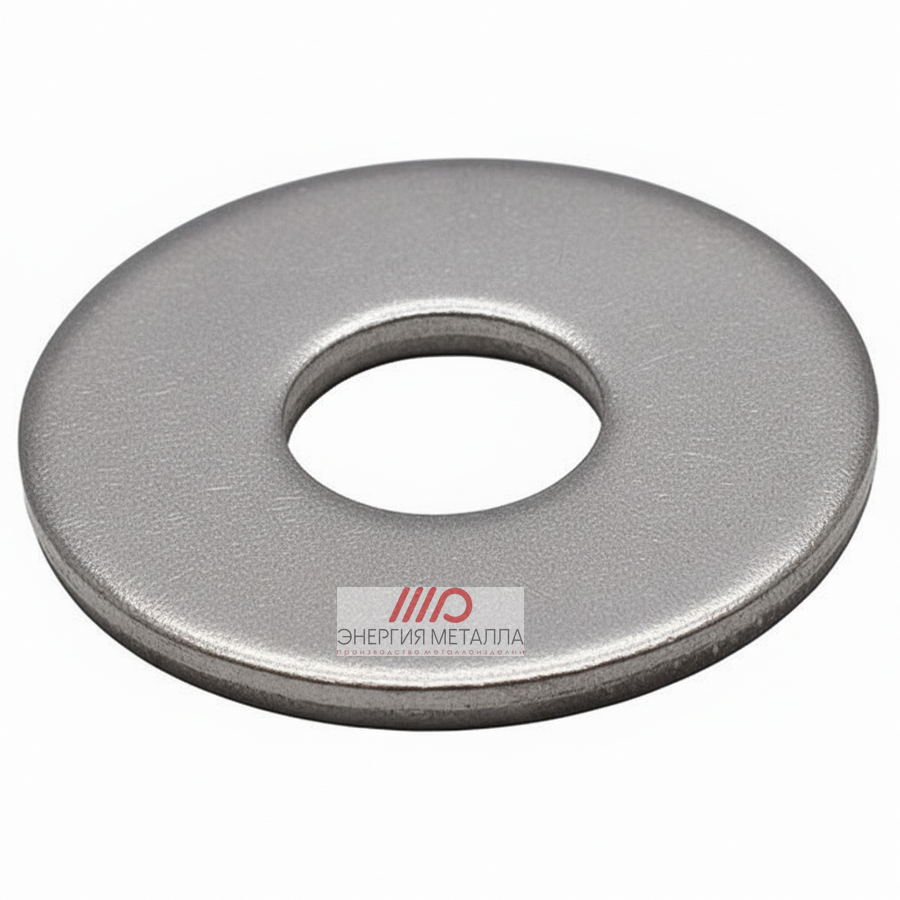

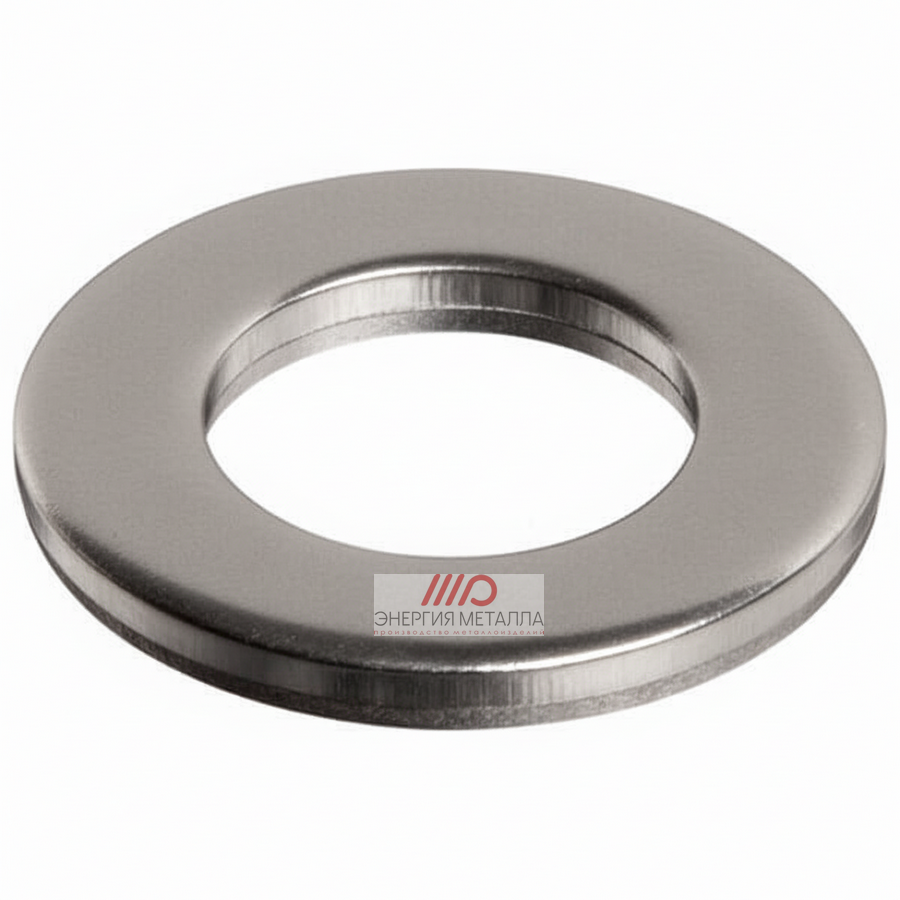

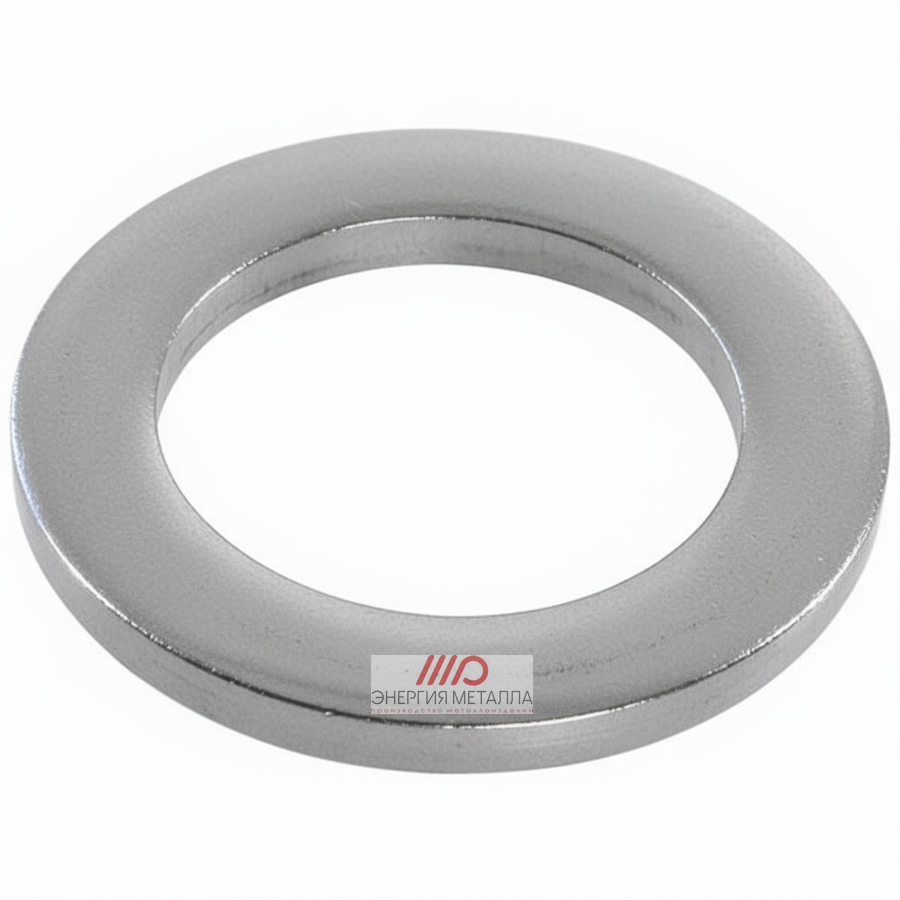

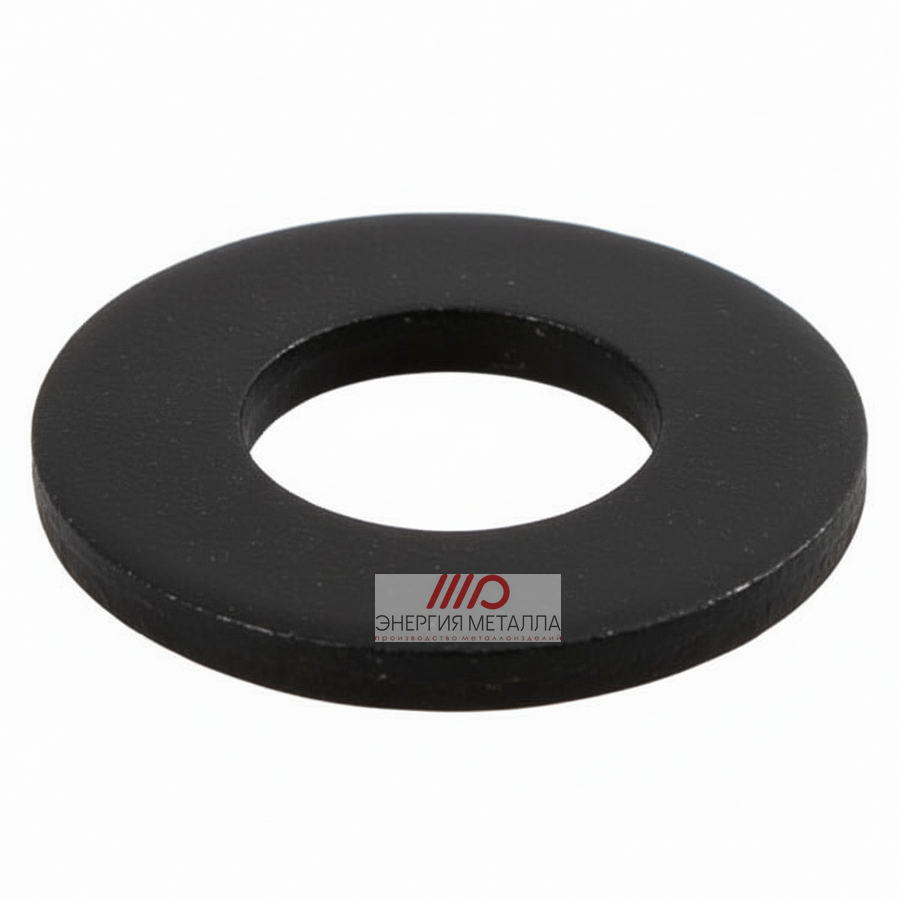

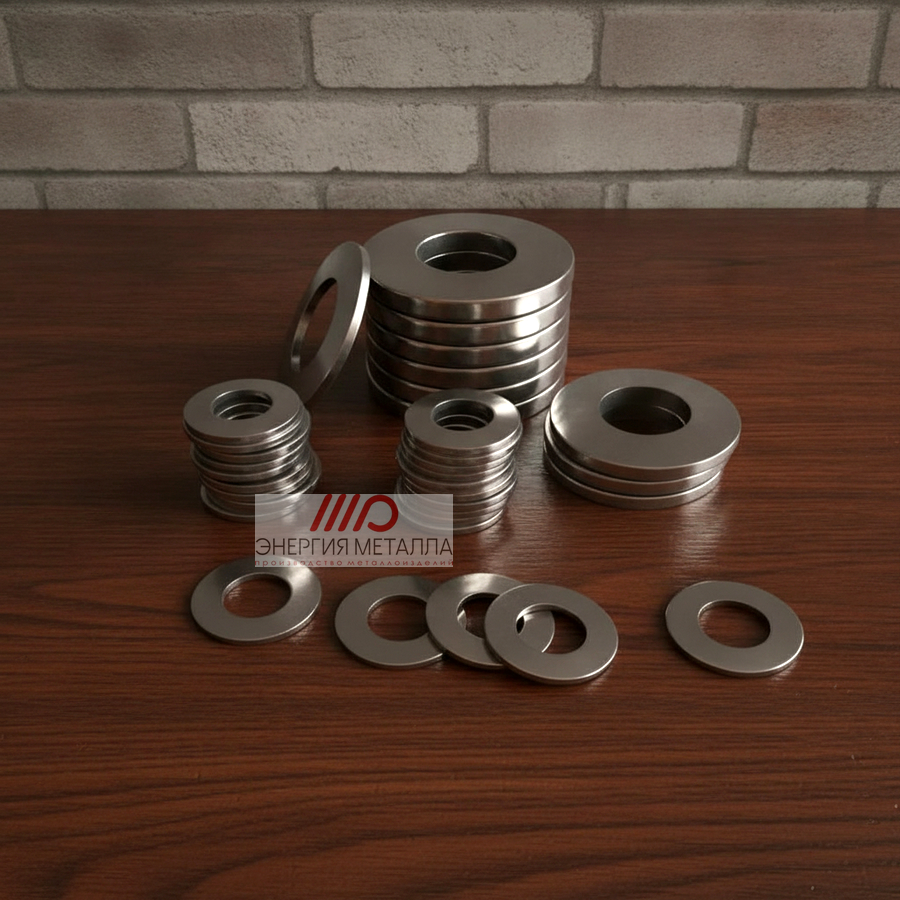

ГОСТ 11371-78	DIN 125 Form A	Плоские шайбы нормального ряда

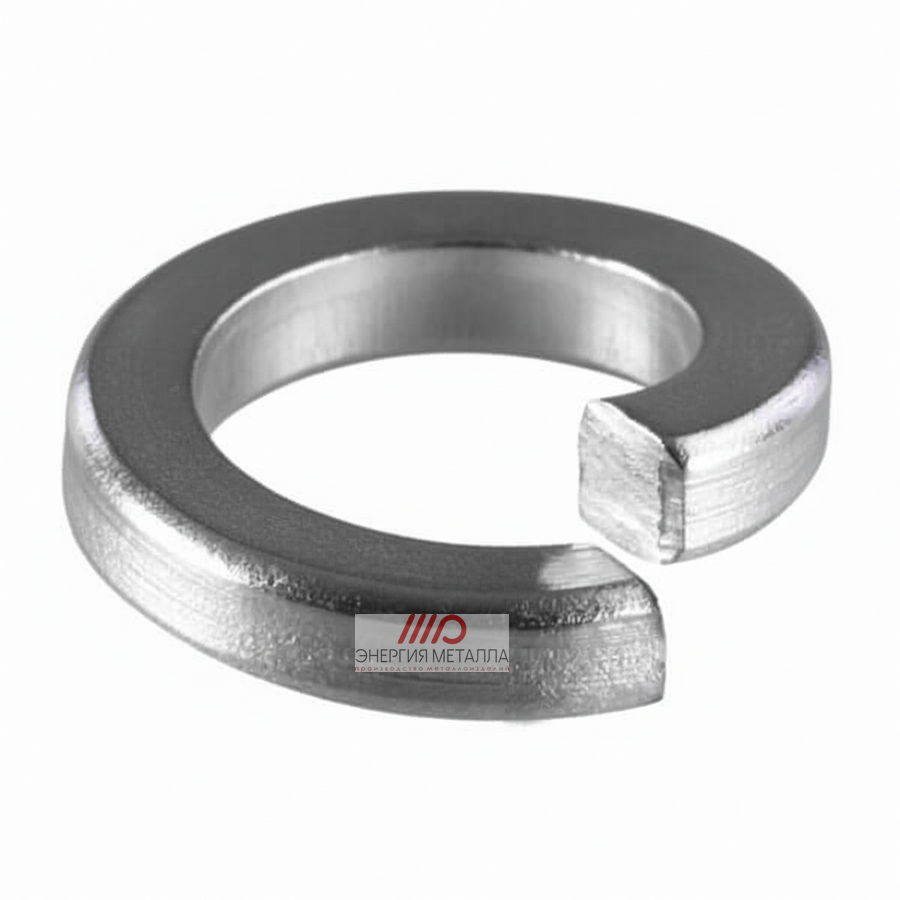

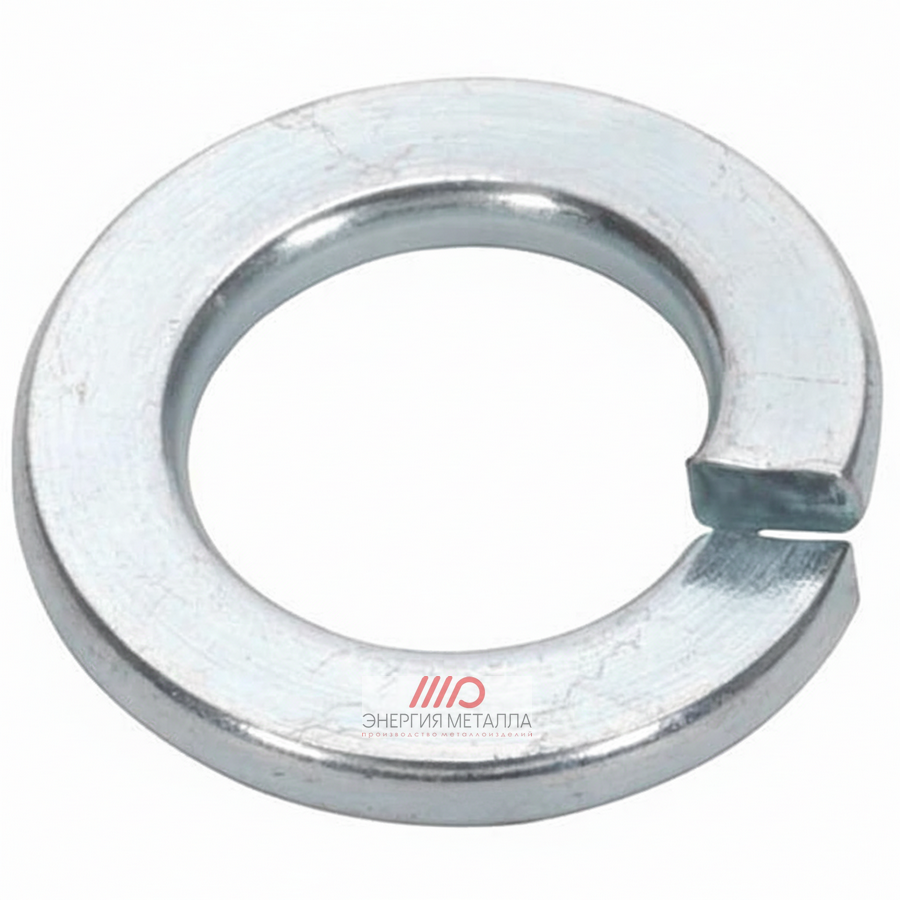

ГОСТ 6402-70	DIN 127	Пружинные шайбы (Гровер)

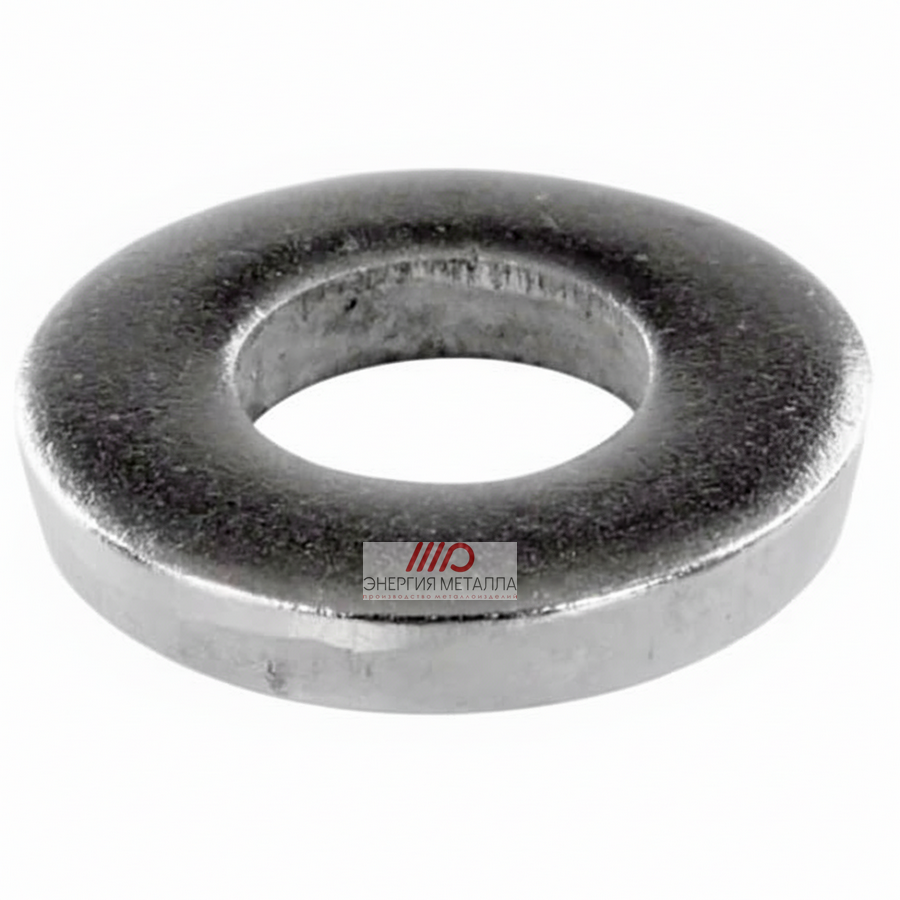

ГОСТ 10450-78	DIN 433	Уменьшенные шайбы

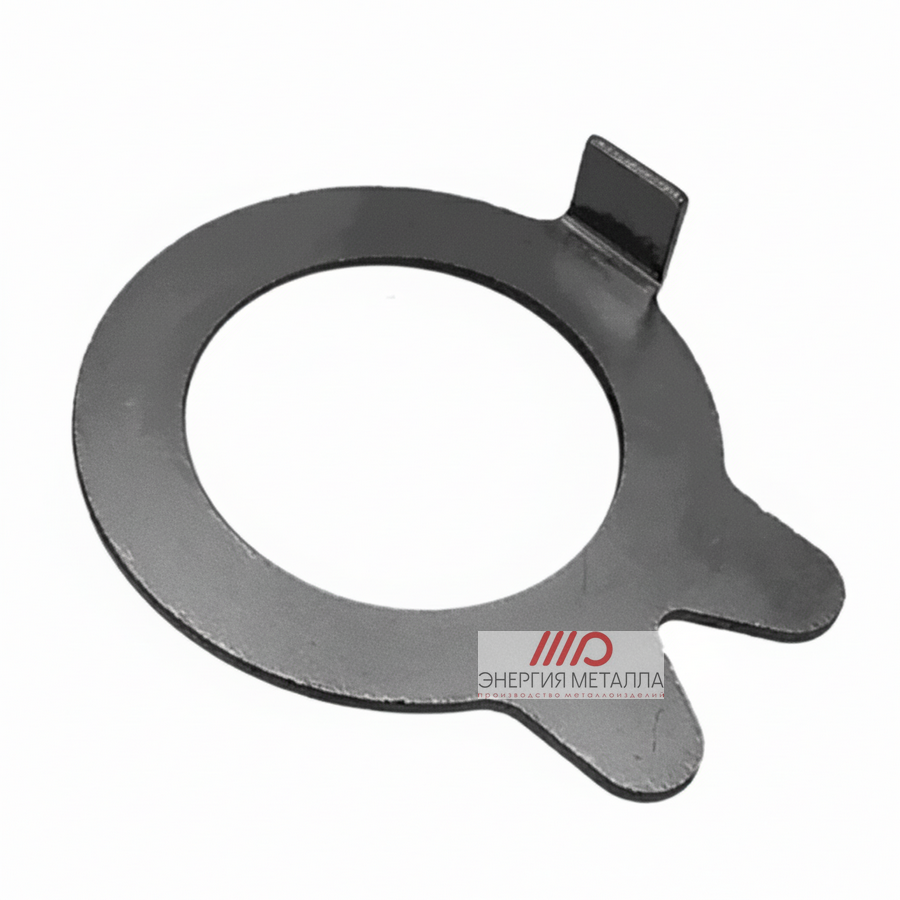

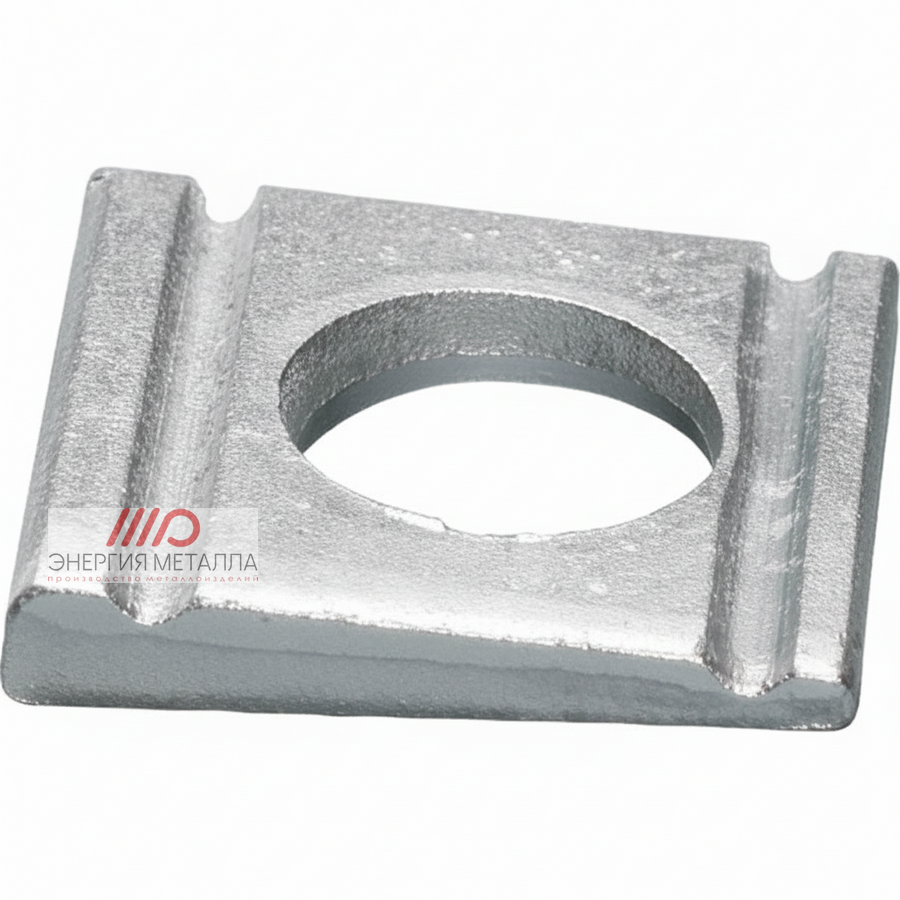

ГОСТ 10906-78	DIN 434	Косые шайбы для швеллеров

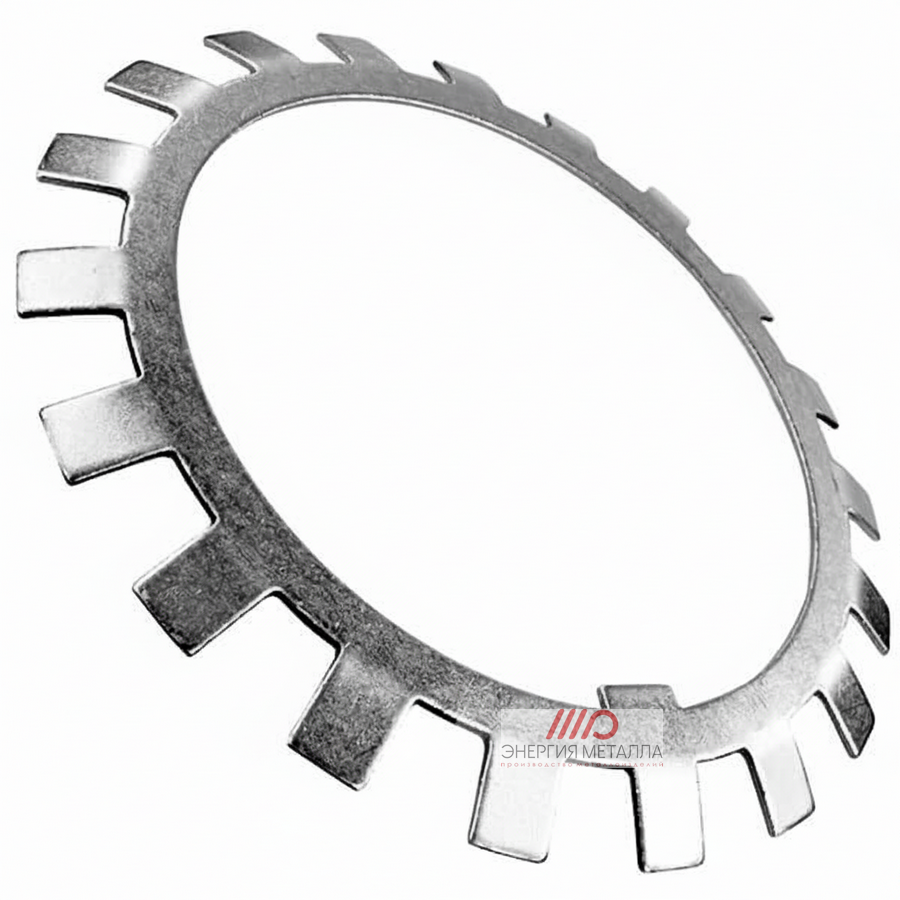

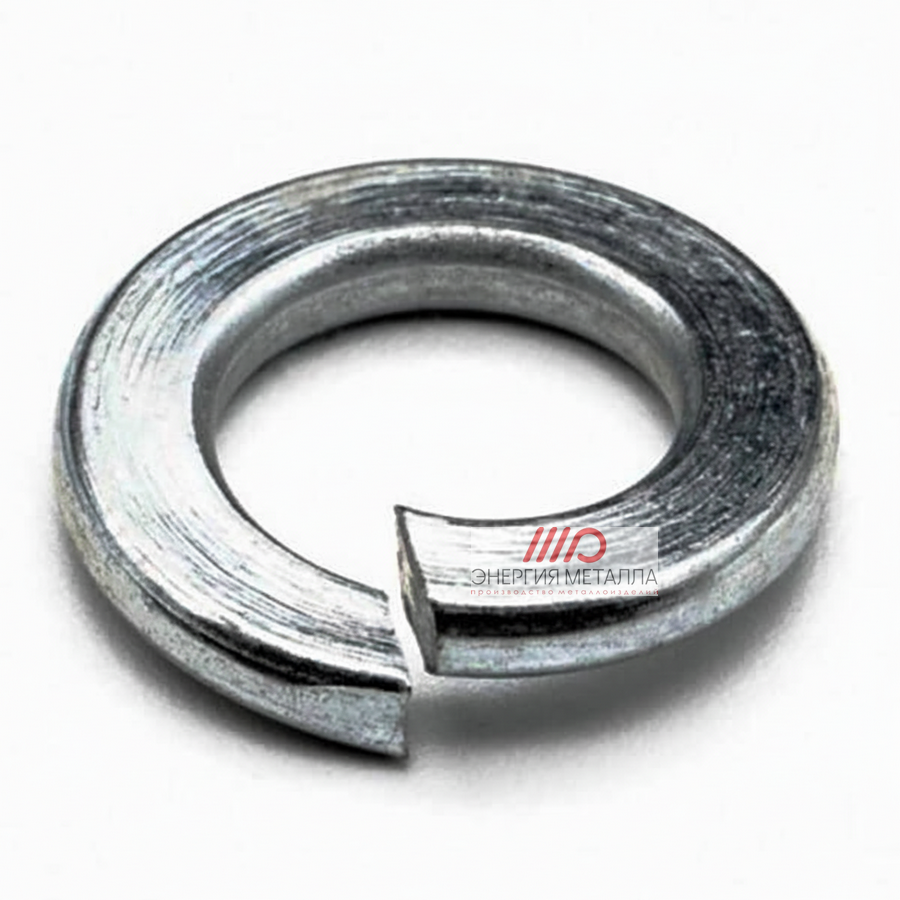

Твердость пружинной шайбы является ключевым параметром, определяющим её способность создавать и поддерживать предварительное натяжение в резьбовом соединении. Недостаточная твердость приводит к быстрой потере упругих свойств.

Требования к твердости по ГОСТ 6402-70:

• Шайбы типов Н, Т, ОТ: 42-52 HRC
• Шайбы типа Л (легкие): 40-48 HRC
• Минимальная твердость для всех типов: 320 HV

Проверка твердости осуществляется методом Роквелла или Виккерса на специальных испытательных стендах. При отсутствии оборудования можно провести косвенную проверку:

1. Визуальный осмотр поверхности на отсутствие следов пластической деформации после сжатия.
2. Проверка упругости: шайба должна возвращаться к исходной форме после однократного сжатия до плоского состояния.
3. Тест на излом: качественная шайба при перегибе на 90° не должна ломаться, а лишь деформироваться.

Для ответственных узлов рекомендуется запрашивать сертификат качества с указанием фактических значений твердости каждой партии продукции.

Правильное сочетание шайб и болтов по классам прочности обеспечивает надежность соединения и предотвращает преждевременное разрушение крепежа. Несовместимость может привести к деформации шайбы или повреждению резьбы.

Класс болта	Рекомендуемая шайба	Твердость шайбы
4.6 / 4.8	ГОСТ 11371-78, класс С	140 HV мин.
5.6 / 5.8	ГОСТ 11371-78, класс А	200 HV мин.
8.8	ГОСТ 11371-78, класс А + пружинная	300 HV мин.
10.9	Усиленная шайба DIN 6916	350 HV мин.
12.9	Шайба повышенной прочности	400 HV мин.

Ключевые правила совместимости:

• Твердость шайбы должна быть не менее 80% от твердости головки болта.
• Для болтов класса 8.8 и выше обязательно использование шайб класса точности А.
• При вибрационных нагрузках дополнительно устанавливается пружинная шайба между плоской шайбой и гайкой.
• Для высокопрочных болтов (10.9, 12.9) рекомендуется использовать шайбы с цементированной поверхностью.

Момент затяжки резьбового соединения напрямую влияет на предварительное натяжение и долговечность узла. Наличие шайбы изменяет коэффициент трения и требует корректировки момента затяжки.

Таблица рекомендуемых моментов затяжки (для болтов класса 8.8):

Диаметр резьбы	Без шайбы (Нм)	С плоской шайбой (Нм)	С пружинной шайбой (Нм)
M6	10	9.5	9
M8	23	22	20
M10	46	44	42
M12	80	76	72
M16	190	180	170

Факторы, влияющие на момент затяжки:

• Коэффициент трения: Оцинкованные шайбы снижают трение на 15-20%, что требует уменьшения момента затяжки.
• Количество шайб: Каждая дополнительная шайба в узле снижает эффективный момент на 5-7%.
• Состояние поверхности: Шероховатость контактных поверхностей влияет на фактическое натяжение.
• Смазка: Использование смазки позволяет увеличить предварительное натяжение на 25-30% при том же моменте.

Антикоррозионное покрытие шайб значительно продлевает срок службы крепежного узла в агрессивных средах. Выбор покрытия зависит от условий эксплуатации и требуемого срока службы.

Тип покрытия	Толщина (мкм)	Срок службы	Применение
Цинкование	6-12	2-5 лет	Внутренние помещения, умеренная влажность
Горячее цинкование	40-80	10-20 лет	Наружные конструкции, промышленные зоны
Dacromet	8-12	15-25 лет	Автомобильная промышленность, высокие температуры
Geomet	6-10	20-30 лет	Морская среда, химическая промышленность
Нержавеющая сталь	—	30+ лет	Пищевая промышленность, медицина

Особенности покрытий:

• Гальваническое цинкование: Наиболее экономичный вариант, обеспечивает базовую защиту от коррозии в сухих помещениях.
• Горячее цинкование: Погружение в расплавленный цинк при 450°C создает толстое защитное покрытие с высокой адгезией.
• Dacromet/Geomet: Покрытия на основе цинковых чешуек в неорганическом связующем. Не вызывают водородного охрупчивания стали.

Температурные воздействия существенно влияют на механические свойства пружинных шайб, особенно на их способность поддерживать предварительное натяжение в соединении.

Температурные диапазоны для различных материалов:

Эффекты температурного воздействия:

• Низкие температуры (ниже -40°C): Увеличение хрупкости материала, риск разрушения при ударных нагрузках.
• Высокие температуры (выше +200°C): Начало процесса отпуска, снижение твердости и упругих свойств.
• Циклические изменения: Термические циклы вызывают усталость материала и постепенную потерю предварительного натяжения.
• Тепловое расширение: Разные коэффициенты расширения материалов шайбы и крепежа могут создавать дополнительные напряжения.

При проектировании узлов с температурными нагрузками необходимо учитывать коэффициент теплового расширения всех компонентов соединения.

Входной контроль шайб позволяет выявить брак до монтажа и предотвратить отказы крепежных соединений. Контроль проводится визуально и с помощью измерительного инструмента.

Основные виды дефектов:

Тип дефекта	Метод выявления	Допустимость
Трещины	Визуальный, лупа 5x	Недопустимо
Заусенцы	Визуальный, тактильный	До 0.1 мм
Коррозия	Визуальный	Поверхностная допустима
Отклонение толщины	Микрометр	±10% от номинала
Неплоскостность	Поверочная плита	До 0.05 мм

Процедура входного контроля:

1. Визуальный осмотр: Проверка поверхности на наличие трещин, сколов, коррозии под лупой с 5-кратным увеличением.
2. Измерение размеров: Контроль внутреннего и внешнего диаметра штангенциркулем, толщины — микрометром.
3. Проверка плоскостности: Установка шайбы на поверочную плиту, проверка зазора щупом.
4. Тест на упругость: Для пружинных шайб — сжатие до плоского состояния с последующим восстановлением формы.
5. Выборочная проверка твердости: Из 100 штук проверяется 5-10 единиц на твердость.

Результаты контроля фиксируются в журнале входного контроля с указанием номера партии и даты проверки.

Допуски на толщину шайб регламентированы соответствующими стандартами и влияют на распределение нагрузки в соединении. Превышение допусков может привести к неравномерному затягиванию крепежа.

Допуски по ГОСТ 11371-78 (плоские шайбы):

Номинальный диаметр	Номинальная толщина	Допуск (класс А)	Допуск (класс С)
M3 - M5	0.5 - 1.0 мм	±0.05 мм	±0.10 мм
M6 - M10	1.6 - 2.0 мм	±0.07 мм	±0.15 мм
M12 - M20	2.5 - 3.0 мм	±0.10 мм	±0.20 мм
M24 - M36	4.0 - 5.0 мм	±0.12 мм	±0.25 мм
M42 - M48	6.0 - 8.0 мм	±0.15 мм	±0.30 мм

Допуски по ГОСТ 6402-70 (пружинные шайбы):

• Толщина сечения: ±8% от номинального значения
• Высота в свободном состоянии: +15% / -5%
• Разница высоты противоположных концов: не более 10% от номинальной высоты

Контроль толщины проводится микрометром в 4 точках по окружности шайбы. Среднее арифметическое значение должно находиться в пределах допуска.

Вопрос повторного использования пружинных шайб является критически важным для безопасности соединений. Неправильное решение может привести к ослаблению крепежа и аварийным ситуациям.

Рекомендации по повторному использованию:

Условия эксплуатации	Повторное использование	Обоснование
Статическая нагрузка	Допускается	Минимальная усталость материала
Вибрационная нагрузка	Запрещено	Накопление усталостных повреждений
Динамическая нагрузка	Запрещено	Риск внезапного разрушения
Ответственные узлы	Запрещено	Требования безопасности
Временные конструкции	С осторожностью	Только после проверки упругости

Критерии оценки состояния шайбы:

• Визуальный осмотр: Отсутствие трещин, коррозии, следов пластической деформации.
• Проверка высоты: Остаточная высота должна составлять не менее 90% от первоначальной.
• Тест на упругость: Шайба должна возвращаться к исходной форме после сжатия до плоского состояния.
• Количество циклов: Не более 3 демонтажей для неответственных соединений.

В автомобильной и авиационной промышленности повторное использование пружинных шайб категорически запрещено нормативными документами.
