Опорные плиты для ЗОК

Газокислородной резкой — до 250 мм, лазером — до 12 мм. Максимальные габариты детали: 4000 × 9000 мм на газе и 1500 × 3000 мм на лазере.

Практическая разница в том, где заканчиваются массовые сервисы раскроя: большинство из них работает до 40–50 мм, дальше начинается другое оборудование и другая экономика. Опорные плиты под мачты и стойки нередко выходят за эту границу — тогда искать подрядчика приходится отдельно.

Выбор способа: толщина до 12 мм идёт лазером, там кромка чище и точность выше. Всё, что толще, режется газом.

Присылайте то, что есть — посмотрим, хватает ли данных для расчёта. Чертежи КМ задают конструктивную схему и нагрузки, но в них обычно нет того, что нужно для изготовления: точных размеров детали, расположения и диаметров отверстий, допусков и количества по позициям.

Если этих данных нет, деталировку должна выпустить проектная организация или завод металлоконструкций — мы разработкой чертежей не занимаемся. Иногда недостающее удаётся снять с эскиза и согласовать письменно, но так работает не каждая позиция.

Практика: быстрее всего проверить это на конкретном чертеже, а не в переписке про общий случай.

Ту, которая указана в спецификации вашего проекта. Марку за проектировщика мы не подбираем.

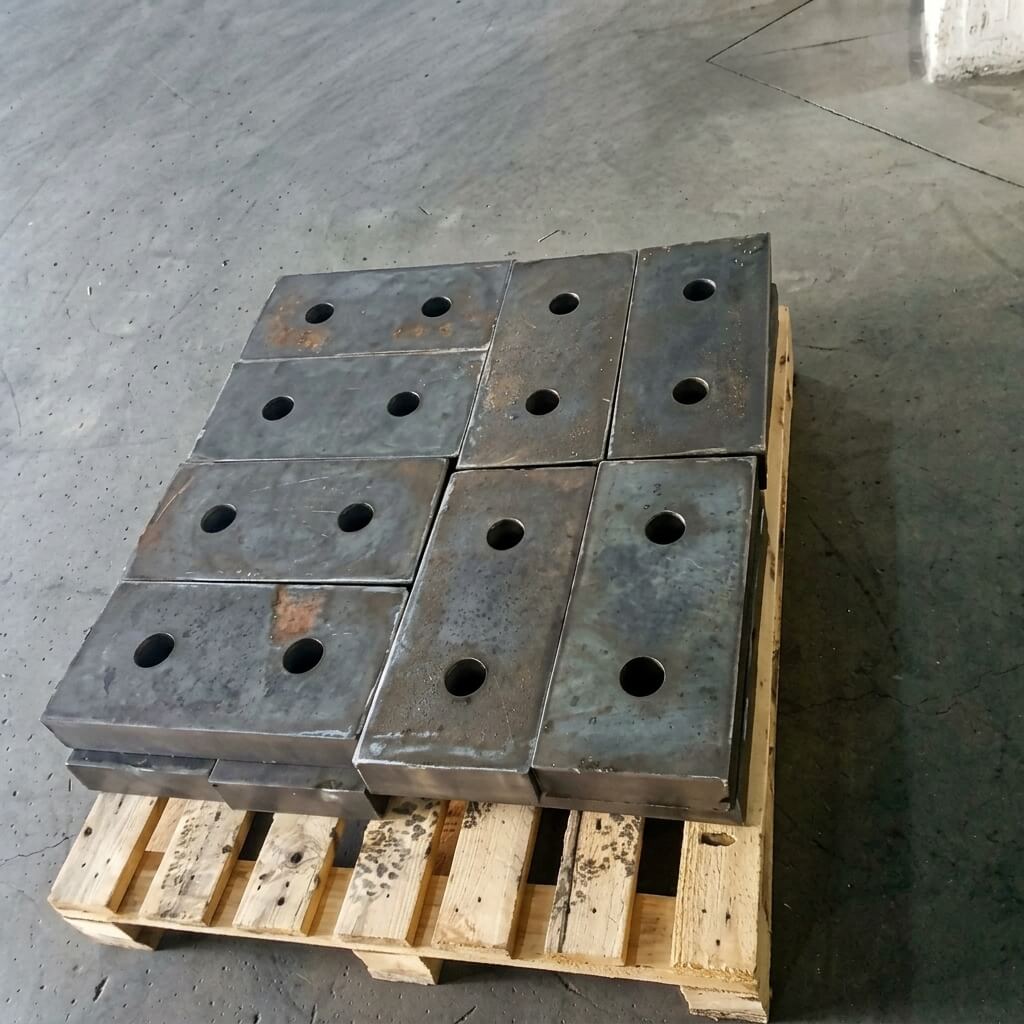

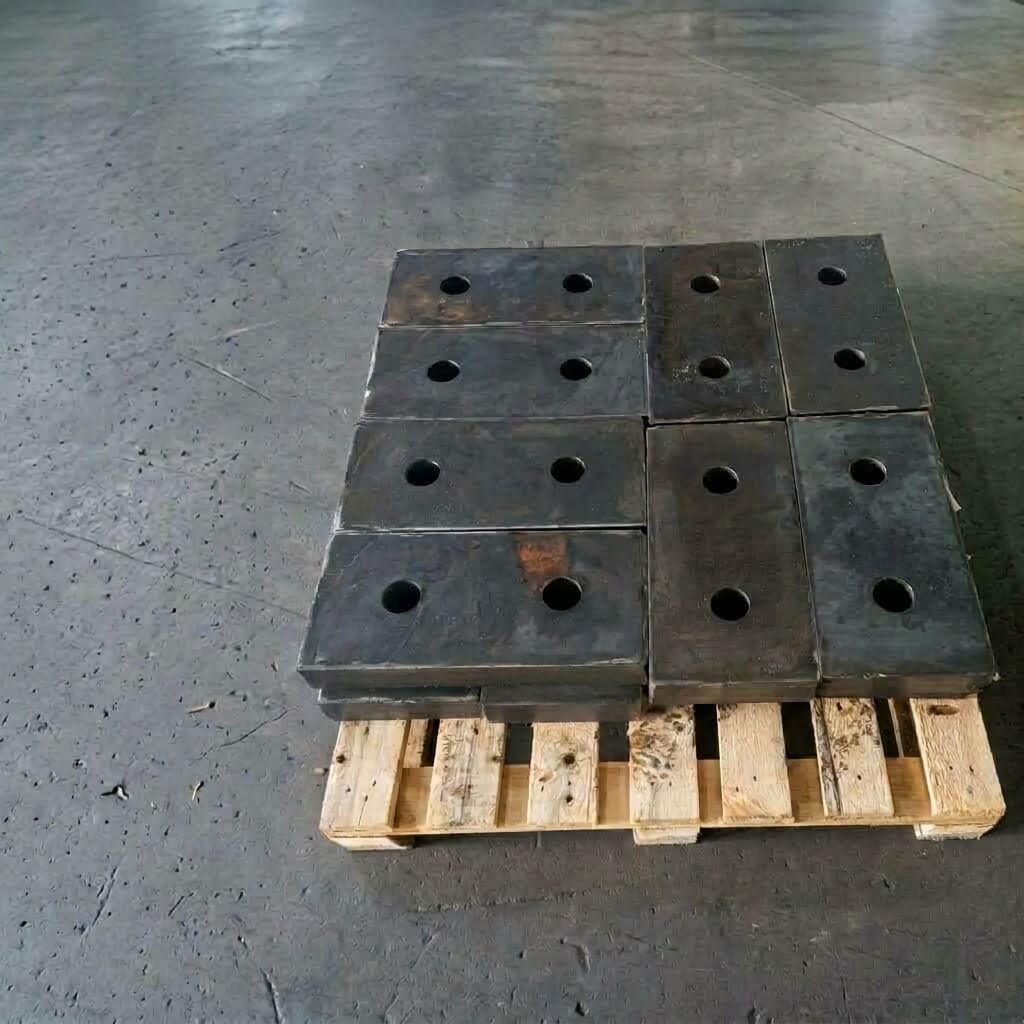

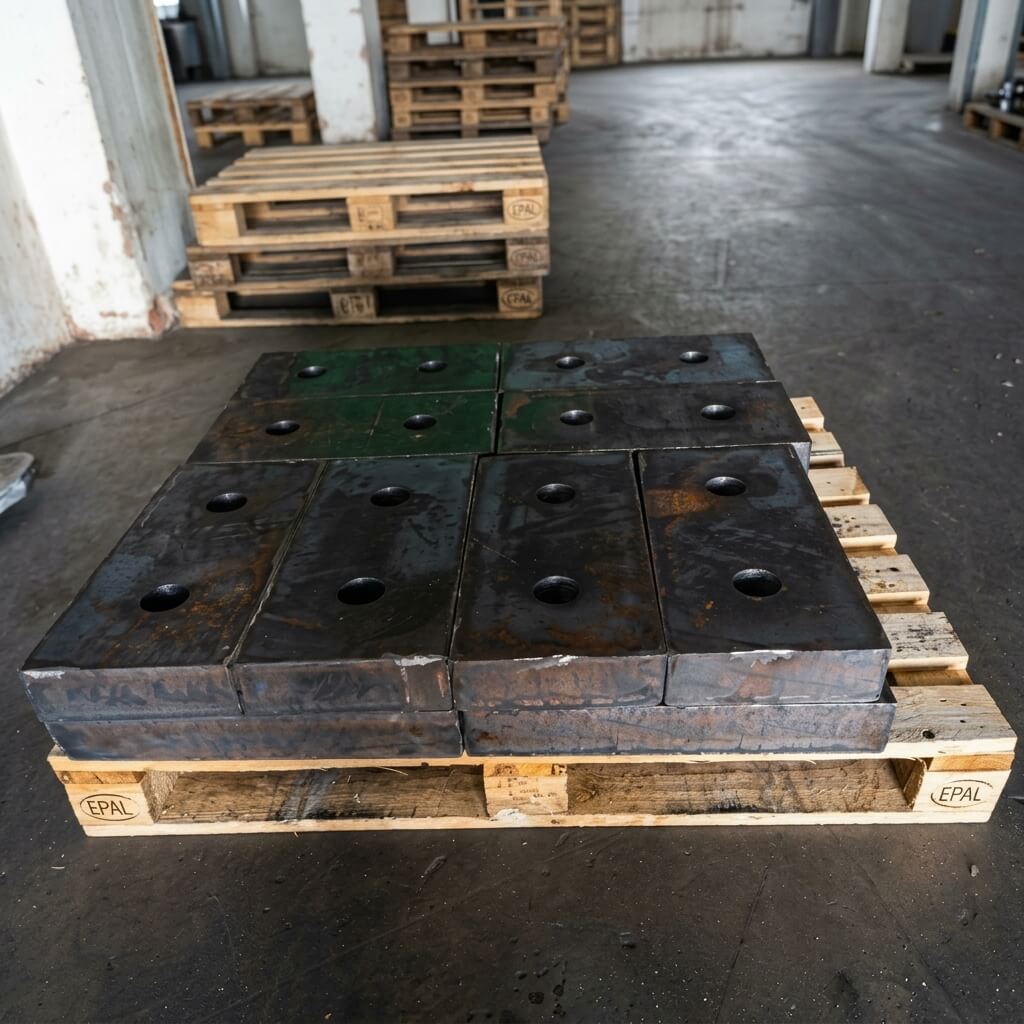

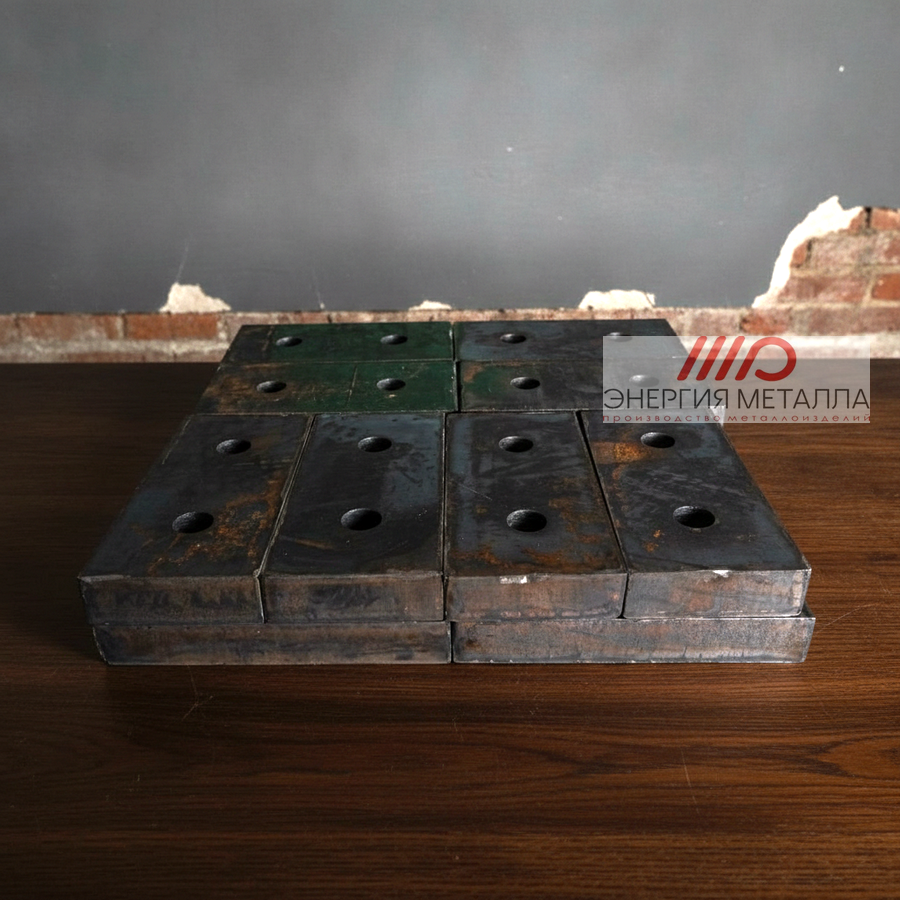

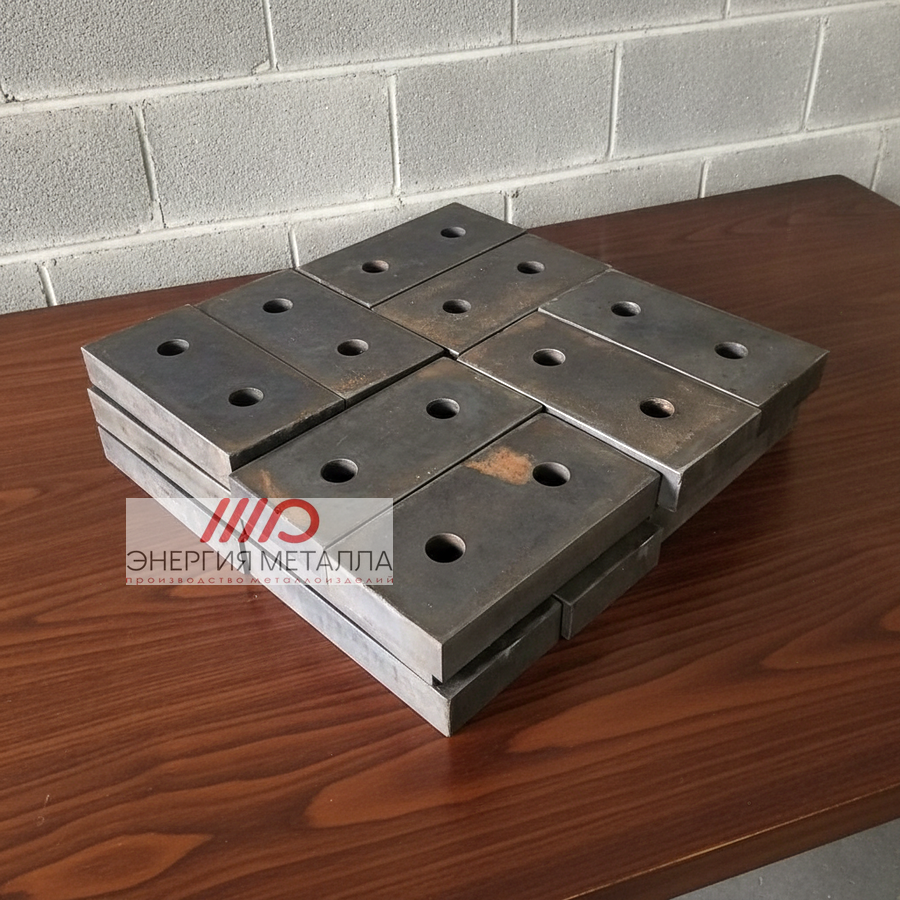

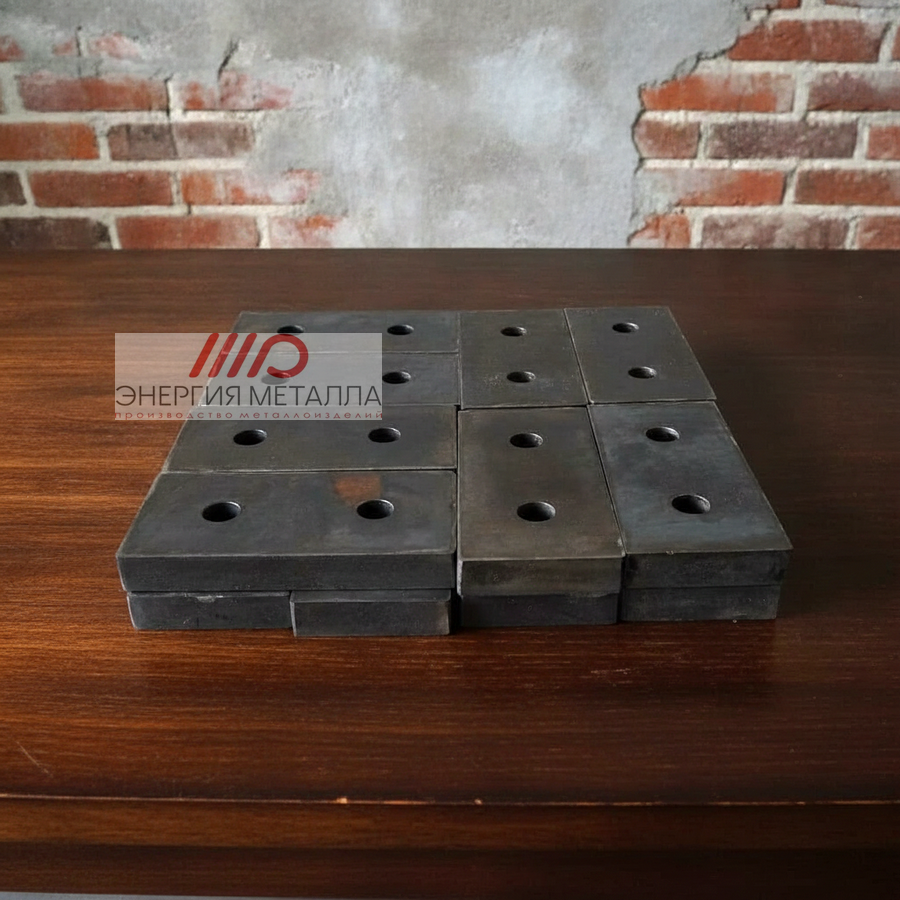

В последнем заказе на опорные плиты шёл горячекатаный лист из стали 09Г2С категории ГС — с гарантией свариваемости. Для сварных опорных узлов эта категория важнее класса прочности: плита приваривается к каркасу на сборке, и поведение металла при сварке определяет качество шва.

Если проект требует иного: когда нужна именно классификация по ГОСТ 27772 или нормированная ударная вязкость при отрицательных температурах, укажите это в заявке отдельно — подбор материала под такое требование делается адресно.

Только через проектировщика и письменно. Самостоятельно мы материал не заменяем.

Замена марки — это не просто другой металл в той же детали. Меняются расчётная прочность для данной толщины, ударная вязкость при расчётной температуре, иногда свариваемость. Для несущего узла это означает перерасчёт и переутверждение документации, а не согласование по телефону.

Порядок действий: вы запрашиваете допустимость замены у автора проекта, получаете письменный ответ, и уже с ним мы считаем стоимость по новому материалу. Без этого шага деталь не примет ваша же служба качества.

Сверловкой, отдельной операцией после резки. Газокислородная резка отверстие нужного качества под анкер не даёт, поэтому плита сначала режется по контуру, а потом уходит на сверловку.

Для вас это значит две вещи. Первая: отверстия влияют на срок — операция добавляется к циклу, и чем их больше, тем заметнее. Вторая: указывайте отверстия в чертеже сразу, вместе с диаметрами и привязкой. Если они всплывают после согласования цены, расчёт приходится переделывать.

Дополнительно: резьбу, зенковку и другую механическую обработку оговариваем отдельно — это тоже отдельные операции.

Можно и одну — но цена за штуку будет заметно выше, чем в партии.

Причина в раскладке деталей на листе. Перед расчётом стоимости выполняется раскрой: программа размещает детали на листе, и от плотности размещения зависит, сколько металла уйдёт в отход. На одной детали отход почти всегда больше в пересчёте на штуку, чем на партии, и этот отход оплачивается.

Совет: если у вас ведомость на несколько разных плит, присылайте её целиком — так детали раскладываются вместе, отход меньше, а цена за штуку ниже, чем при заказе позиций по отдельности.

Потому что опорная плита — не типовое изделие с прайсом, а деталь по чертежу.

Стоимость складывается из массы и раскроя листа, количества деталей в партии, объёма дополнительных операций (сверловка, кромки, фаски), требований к допускам и контролю, покрытия, если оно нужно, и доставки. Изменение любого из этих пунктов меняет цену.

Отдельно на цену влияет отход: две одинаковые по массе детали могут стоить по-разному, если одна раскладывается на листе плотно, а вторая нет. Посчитать это без чертежа невозможно.

Что делать: присылайте чертёж — если металл в наличии и позиций немного, ответим в день обращения.

Состав документов фиксируем в договоре до начала изготовления — укажите в заявке, что требует ваша приёмка.

На металл предоставляется сертификат качества завода-изготовителя с указанием марки и категории стали, номера плавки и партии, химического состава и механических свойств. Если приёмка требует протокола измерений геометрии или отдельного контроля отверстий, это оговаривается заранее и влияет на срок и стоимость.

Мы отвечаем за соответствие детали согласованному чертежу. Порядок устранения несоответствий и сроки фиксируются в договоре.

Поэтому перед запуском в работу мы отдельно согласовываем чертёж с вами: размеры, расположение и диаметры отверстий, допуски. Это нужная формальность — большинство расхождений на монтаже возникает не из-за изготовления, а из-за того, что в работу ушла неактуальная редакция документации.

Если допуск жёсткий: при требованиях к позиционному допуску отверстий укажите их в чертеже — сверловка выполняется отдельной операцией, и требования к ней согласуются до запуска.
