Лазерная резка металла

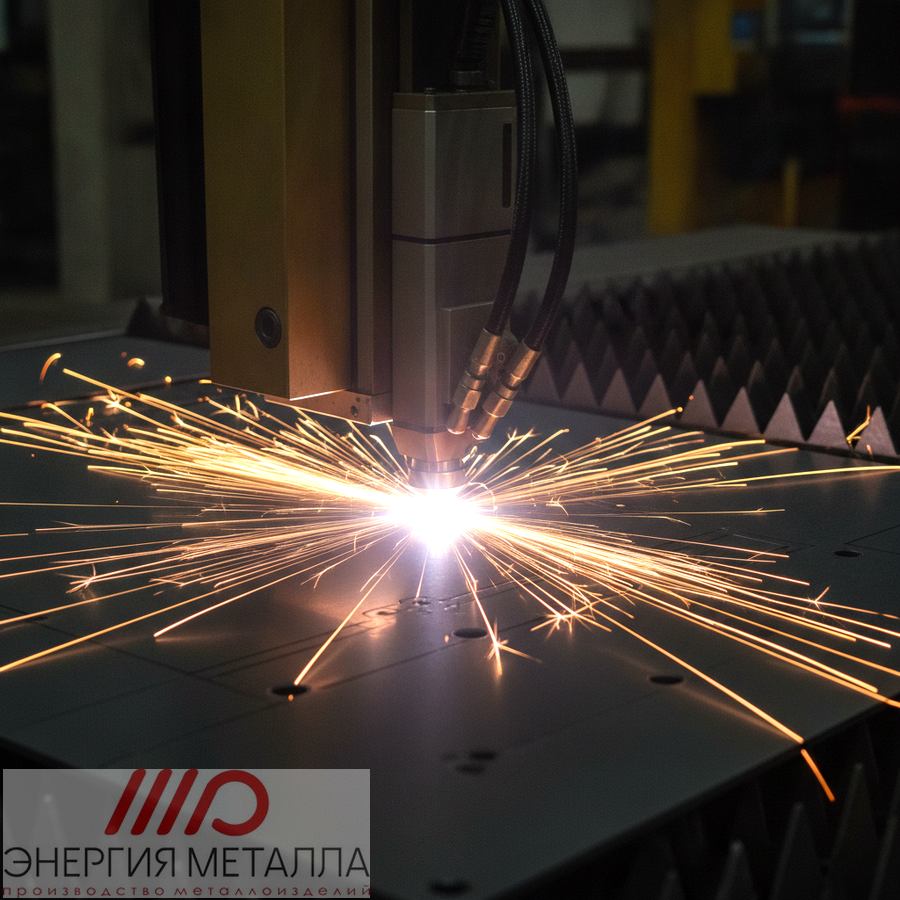

Лазерная резка — это точный метод обработки металла сфокусированным лучом. Луч концентрирует энергию на площади менее 0.1 мм, мгновенно расплавляя или испаряя материал в зоне реза.

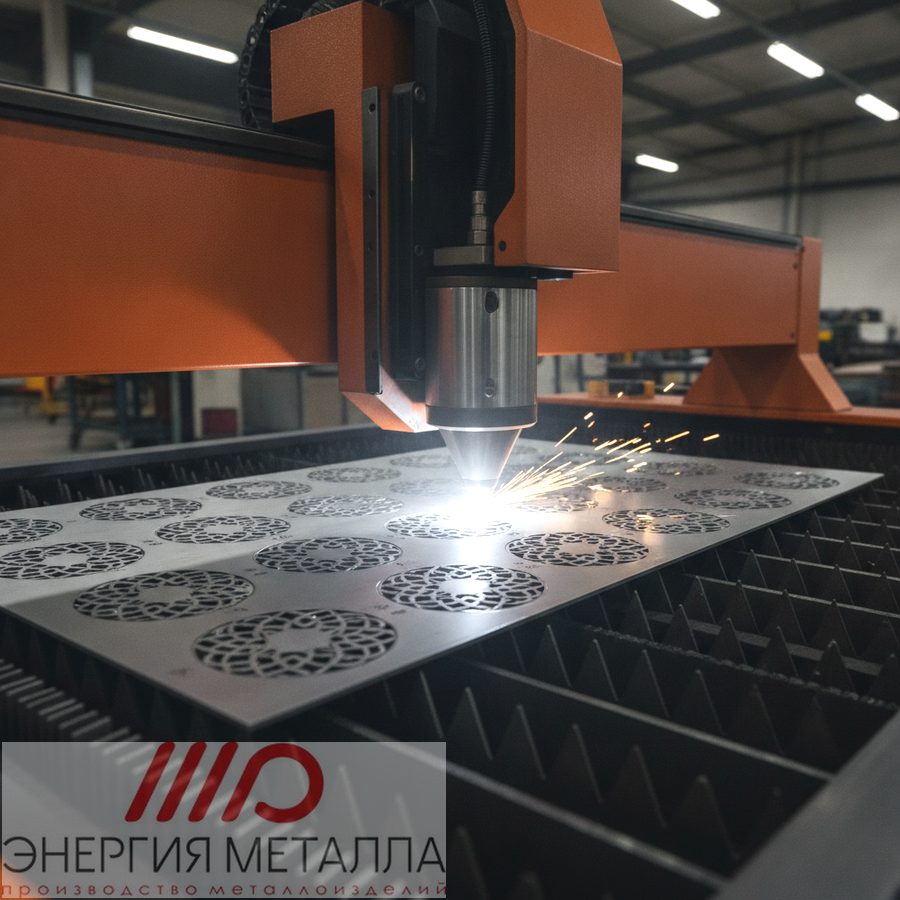

Современные станки с ЧПУ управляют перемещением лазерной головки с точностью до 0.05 мм. Это позволяет вырезать сложные контуры без механического воздействия на заготовку.
Оборудование работает с металлами толщиной до 30 мм, а также с деревом, пластиком и композитами. Качество кромки не требует дополнительной обработки — заусенцы отсутствуют даже при резке толстого листа.
История развития технологии лазерной резки
От научной фантастики до промышленного стандарта
Лазерная технология прошла путь от научной фантастики до индустриального стандарта, меняя правила игры в металлообработке. Сегодня развитие оптоволоконных технологий позволило увеличить мощность источников на порядок и снизить стоимость резки втрое.
1960 год: первый рабочий лазер создан Теодором Майманом — отправная точка для промышленных систем.
1965 год: появление первых промышленных систем для резки металла.
Современность: оптоволоконные лазеры позволяют сфокусировать мощный луч на поверхности материала, создавая температуры выше 2500°C без механического воздействия и сохраняя структуру материала.
Как работает лазерная резка — простая схема
Четыре простых шага к готовым изделиям
Лазерная резка металла выполняется по простой 4-этапной схеме, которая гарантирует быстрое получение готовых изделий с доставкой по региону. Каждый этап тщательно контролируется нашими специалистами для обеспечения максимального качества результата.
Процесс начинается с получения ваших чертежей или технического задания. Наши специалисты проводят анализ и расчет стоимости, после чего вы получаете детальное коммерческое предложение. После подтверждения заказа мы приступаем к изготовлению, а готовые изделия доставляем вам в оговоренные сроки.
Вы отправляете чертеж
Присылаете чертежи в форматах DWG, DXF, STEP или других векторных форматах
Мы рассчитываем стоимость
Проводим расчет стоимости и сроков изготовления в течение 1-2 рабочих дней
Подтверждаете заказ
Согласовываете параметры и вносите предоплату 50% от стоимости
Получаете с доставкой
Получаете готовые изделия с доставкой по региону
Какие материалы обрабатывают при лазерной резке
Полный спектр металлов для лазерной резки
Лазерная резка подходит для большинства металлов и сплавов, каждый из которых требует индивидуальных настроек оборудования для достижения оптимального качества реза. Обычно работают с широким спектром материалов, от классической углеродистой стали до экзотических сплавов, включая цветные металлы и легированные стали.
Для каждого материала подбирают оптимальные параметры мощности лазера, расхода защитного газа и скорости обработки. Это позволяет добиться идеального результата даже при работе с материалами, имеющими высокую отражательную способность или специфические физические свойства.
Чёрная сталь и нержавейка
-
Углеродистая сталь
Толщина: 0.5–30 мм
Газ: кислород/азот в зависимости от качества кромки - Наиболее распространённый материал для лазерной резки
-
Нержавеющая сталь (AISI 304, 316, 321)
Толщина: до 20 мм
Газ: аргон/азот для предотвращения окисления - Чистая кромка без окалины даже при толщине 15+ мм
-
Алюминий и сплавы
Толщина: до 12 мм
Требуется предварительная подготовка поверхности
Цветные металлы и сплавы
-
Медь и латунь
Толщина: до 8 мм
Требуются специальные источники с короткой длиной волны - Высокая отражательная способность требует повышенной мощности
-
Титан и сплавы
Толщина: до 10 мм
Критически важна чистота газовой среды (аргон/гелий) - Предотвращение окисления обеспечивает сохранение прочностных характеристик
-
Другие металлы
Бронза, цинк, никель и их сплавы при соблюдении специфических параметров
Таблица материалов и их характеристик
| Металл | Максимальная толщина | Защитный газ | Особенности обработки |
|---|---|---|---|
| Углеродистая сталь | до 30 мм | Кислород / Азот | Оптимальная скорость при мощности 4-6 кВт |
| Нержавеющая сталь | до 20 мм | Аргон / Азот | Повышенная мощность из-за отражения |
| Алюминий и сплавы | до 12 мм | Азот | Предварительное покрытие для снижения отражения |
| Медь и латунь | до 8 мм | Азот | Специальные источники с короткой длиной волны |
| Титан | до 10 мм | Аргон / Гелий | Чистота газовой среды критична |
Важные замечания по обработке материалов
Для тонких материалов (менее 1 мм) требуется особая осторожность и специальные настройки оборудования для предотвращения деформации материала. Мы рекомендуем использовать дополнительные опоры и снижать мощность лазера.
Для отражающих металлов (медь, алюминий) обязательно предварительная подготовка поверхности для снижения отражательной способности. Это обеспечивает безопасность оборудования и качество реза.
Для легированных сталей важно поддерживать постоянную температуру во время обработки и использовать специальные газовые смеси для сохранения прочностных характеристик материала.
Галерея выполненных работ по лазерной резке
Примеры проектов
В нашей галерее представлены реальные проекты, выполненные для клиентов из различных отраслей промышленности. Здесь вы можете увидеть качество реза, разнообразие обрабатываемых материалов и сложность реализуемых геометрических форм.
Каждый проект выполняется с соблюдением всех технических требований заказчика. Мы гарантируем соответствие готовых изделий чертежам и техническим заданиям, а также предоставляем полный пакет сопроводительной документации.
Детали из нержавеющей стали
Толщина 5 мм, сложная геометрия, количество 50 шт.
Нержавейка 5мм
Прототипы изделий
Алюминий 3 мм, серия из 20 деталей для тестирования
Алюминий 3мм

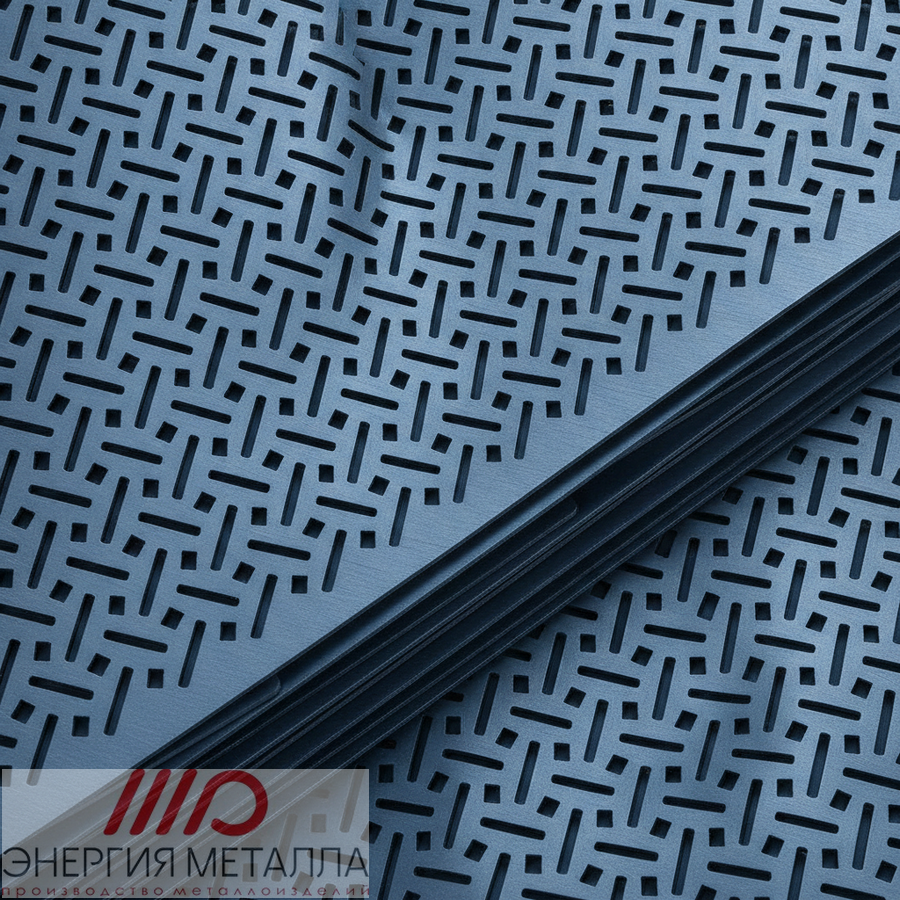

Архитектурные элементы
Черная сталь 8 мм, декоративные панели для фасада
Сталь 8ммДополнительные примеры работ
Машиностроение: детали для промышленного оборудования, крепежные элементы, корпусные детали из углеродистой и нержавеющей стали толщиной 2-15 мм.
Мебельное производство: декоративные элементы, кронштейны, навесы из алюминия и нержавейки толщиной 1-6 мм.
Строительство: архитектурные панели, ограждения, вентиляционные решетки из черной стали толщиной 3-12 мм.
Автомобильная промышленность: детали для тюнинга, кастомные элементы из алюминия, нержавейки и титана толщиной 1-8 мм.
Технологическая анатомия процесса лазерной резки: от чертежа до готовой детали
Цепочка взаимосвязанных операций
Процесс лазерной резки представляет собой цепочку взаимосвязанных операций, начиная с проектирования и заканчивая получением готового изделия. Использование современных CAM-систем позволяет автоматизировать многие этапы процесса, включая симуляцию резки и оптимизацию маршрутов движения головки.
Основные этапы процесса:
- Предпроизводственная подготовка: расчеты параметров реза, подачи газа, их оптимизация. Цифровое моделирование и симуляция процесса резки
- Подготовка технической документации: описание требований к изделию
- Реализация первого прототипа: сверка его с необходимыми характеристиками
- Контроль качества: необходим на каждом основном этапе
Оптимизация раскроя: максимальная эффективность использования материала
| Метод | Описание | Решения |
|---|---|---|
| Гнездование элементов | Позволяет максимально использовать площадь заготовки. | Применение алгоритмов гнездования для автоматического размещения деталей. |
| Использование общих линий реза | Снижает количество необходимых движений головки. | Использование специальных режимов работы оборудования для реализации общих линий. |
| Минимизация переходных перемещений | Уменьшает время обработки и износ оборудования. | Оптимизация траекторий движения головки через программное обеспечение. |
Контроль качества: методы верификации геометрической точности
- Лазерный сканинг контуров — обеспечивает высокую точность проверки геометрических размеров до ±0.1 мм для материалов толщиной до 3 мм
- Видеоизмерительные системы — позволяют контролировать качество поверхности без участия человека
- Координатно-измерительные машины — используются для точной верификации сложных трехмерных форм
Специализированные решения по лазерной резке для отраслевых задач
Подход под каждую отрасль
Каждая отрасль предъявляет свои требования к качеству и характеристикам изделий. Мы предлагаем специализированные решения для машиностроения, мебельного производства, автомобильной индустрии и других сфер.
Машиностроение ценит высокую точность геометрических размеров и стабильность свойств материала при больших нагрузках.
В мебельном производстве важна комбинация эстетики и функциональности, а также эффективное использование сырья через оптимальный раскрой.
Автомобильная индустрия требует повышенной надежности кастомных деталей и строгого соблюдения стандартов безопасности.
Применение в различных отраслях
Машиностроение
- Высокая точность геометрических размеров
- Стабильность свойств материала при больших нагрузках
- Способность работать в сложных условиях эксплуатации
Мебельное производство
- Комбинация эстетики и функциональности
- Сохранение структурных свойств материалов
- Эффективное использование сырья через оптимизацию раскроя
Автомобильная индустрия
- Повышенная надежность кастомных деталей
- Соблюдение стандартов безопасности
- Возможность серийного производства с минимальными затратами
Строительство
- Изготовление архитектурных элементов
- Производство ограждений и перил
- Создание вентиляционных решеток нестандартной формы
Почему выбирают нашу лазерную резку?
Ключевые преимущества нашей услуги
Лазерная резка металла в нашей компании сочетает высокую точность, скорость выполнения и выгодные условия сотрудничества. Используется современное оборудование и отработанные технологии, чтобы обеспечить каждому клиенту качественный результат в кратчайшие сроки.
Основное преимущество нашей услуги — доставка готовых изделий по региону, которая включена в стоимость заказа. Это позволяет нашим клиентам экономить на логистике и получать готовые детали прямо на производство или склад без дополнительных расходов.
Точность до 0.05 мм
Высокая точность (для материалов толщиной до 3 мм) позволяет создавать детали сложной конфигурации без механических деформаций и с минимальной зоной термического влияния.
Быстрые сроки — от 3 дней
Современное оборудование и оптимизированные процессы позволяют выполнять заказы в кратчайшие сроки даже для сложных проектов.
Доставка по району
Транспортировка готовых изделий по региону входит в стоимость заказа без дополнительных наценок и скрытых платежей.
Любые металлы и толщины
Работаем с черной сталью, нержавейкой, алюминием, медью и другими металлами толщиной до 30 мм.
Дополнительные преимущества
- Отсутствие механического воздействия — металл не деформируется при резке, сохраняются все свойства материала
- Минимальные отходы — благодаря точному раскрою экономия материала достигает 15-20%
- Чистый рез без заусенцев — не требуется дополнительная обработка кромок
- Возможность сложных геометрических форм — реализуем любые конфигурации по вашим чертежам
Как разместить заказ на лазерную резку металла?
Перед тем как сделать заказ ознакомьтесь с отзывами о нашей компании.
Затем выберите удобный вариант заказа:
- Нажмите на один из значков
или отправьте сообщение на +7 995-85-02-096
- Напишите на info@metallux-k.ru или в форму обратной связи.
- Позвоните нам - +7-995-85-13-277
Напоминаем, что при размещении заказа у нас вы получаете:
- бесплатную доставку продукции до транспортной компании;
- специальные условия при заказе оптовых партий продукции.
Часто задаваемые вопросы о лазерной резке металла
Мы принимаем чертежи в следующих форматах: DWG и DXF для 2D моделей (наиболее предпочтительные), STEP и STP для 3D моделей, а также PDF, CDR, AI и EPS для векторной графики.
Основные форматы файлов
| Формат | Тип | Рекомендации |
|---|---|---|
| DWG, DXF | 2D чертежи | Наиболее предпочтительные форматы для лазерной резки |
| STEP, STP | 3D модели | Поддерживаются всеми современными CAD-системами |
| Технические задания | Желательно в векторном формате | |
| CDR | Векторная графика | Для изображений в CorelDRAW |
| AI, EPS | Векторная графика | Для изображений в Adobe Illustrator |
Требования к чертежам
- Указание всех геометрических размеров
- Допуски на размеры (±0.1 мм для прецизионных деталей)
- Тип материала и толщина заготовки
- Технические требования к качеству реза
- Количество деталей в партии
Сроки изготовления начинаются от 3 дней для простых заказов небольшого объема с толщиной материала до 3 мм. Для заказов средней сложности с толщиной материала 3-10 мм сроки составляют от 4 до 6 рабочих дней. Для сложных проектов с толщиной материала более 10 мм сроки могут составлять от 5 до 10 рабочих дней.
Экспресс-обработка
При необходимости срочного выполнения заказа возможна экспресс-обработка с сокращением сроков на 30-50%. Дополнительная стоимость составляет 20-30% от базовой стоимости заказа в зависимости от степени срочности.
Гарантии соблюдения сроков
Мы гарантируем соблюдение оговоренных сроков. В случае задержки по вине исполнителя предоставляется компенсация в виде скидки на текущий или следующий заказ.
Бесплатная доставка
Да, доставка готовых изделий по региону включена в стоимость заказа без дополнительных наценок и скрытых платежей. Мы организуем транспортировку готовой продукции до вашего адреса в оговоренные сроки.
Бесплатная доставка действует в пределах региона, где расположено производство (обычно это областной центр и ближайшие населенные пункты в радиусе 100-150 км).
Доставка в отдаленные регионы
Для отдаленных регионов и других городов России возможна доставка транспортными компаниями. Стоимость рассчитывается отдельно и зависит от:
- Габаритов и веса груза
- Расстояния до пункта назначения
- Срочности доставки
Условия доставки
| Время доставки | Будние дни с 9:00 до 18:00 |
| Срочная доставка | Возможна в выходные и праздничные дни (доп. оплата) |
| Приемка груза | Обязательная проверка комплектности и отсутствия повреждений в присутствии водителя |
| Самовывоз | Возможен со склада бесплатно |
Диапазон толщин
Минимальная толщина металла для лазерной резки составляет 0.5 мм для большинства материалов. Однако для очень тонких листов менее 1 мм требуется особая осторожность и специальные настройки оборудования.
| Толщина материала | Возможность обработки | Особенности |
|---|---|---|
| 0.5-1.0 мм | Да, стандартная обработка | Требуются дополнительные опоры |
| 0.2-0.5 мм | Да, с ограничениями | Специальные режимы резки, риск деформации |
| менее 0.2 мм | Не рекомендуется | Высокий риск повреждения материала |
Особенности работы с тонкими материалами
- Использование дополнительных опор — предотвращает провисание и деформацию тонких листов
- Снижение мощности лазера — минимизирует тепловое воздействие на материал
- Специальные режимы резки — обеспечивают плавное начало и завершение процесса
- Предварительная подготовка поверхности — для снижения отражательной способности
Лазерная резка труб
Да, мы выполняем лазерную резку труб и профильного металла. Для этого используется специальное оборудование с вращающимися столами и 3D-головками, которые позволяют обрабатывать изделия круглого, квадратного и прямоугольного сечения.
Типы обрабатываемых труб:
- Круглые трубы
- Квадратные трубы
- Прямоугольные трубы
- Профильные трубы
- Уголки и швеллеры
- Двутавровые балки
Преимущества лазерной резки труб
- Высокая точность реза — до 0.1 мм
- Отсутствие механических деформаций
- Сложные геометрические формы
- Отверстия под различными углами
- Минимальная зона термического влияния
Стандартная точность
Стандартная точность лазерной резки металла достигает 0.1 - 0.5 мм для большинства материалов и толщин до 10 мм. Это значение соответствует промышленным стандартам и подходит для большинства производственных задач.
Ширина реза (керна)
| Толщина материала до 3 мм | 0.1-0.15 мм |
| Толщина материала 3-10 мм | 0.15-0.25 мм |
| Толщина материала более 10 мм | 0.2-0.3 мм |
Контроль качества
Все параметры точности контролируются современными системами измерения:
- Лазерные сканеры — для быстрой оценки геометрических размеров
- Координатно-измерительные машины — для точной верификации сложных форм
- Видеоизмерительные системы — для контроля качества поверхности
Мы проводим 100% контроль качества для каждого заказа и предоставляем протоколы измерений по запросу клиента.
Подготовка металла
Нет, мы принимаем металл в любом состоянии. При необходимости выполняем предварительную подготовку поверхности, включая очистку от ржавчины, масла, краски и других загрязнений.
Для получения оптимального качества реза рекомендуется использовать металл с чистой поверхностью без значительных загрязнений. Однако если у вас есть заготовки с ржавчиной, окалиной или защитным покрытием, мы можем выполнить их очистку перед резкой.
Материалы заказчика
Вы можете предоставить собственный металл для обработки. В этом случае важно, чтобы материал соответствовал техническим требованиям:
- Допустимые отклонения по толщине — не более ±5%
- Отсутствие значительных деформаций
- Отсутствие повреждений поверхности
- Соответствие марки материала техническому заданию
Рекомендации
Для получения наилучшего результата рекомендуем:
- Использовать металл с минимальными отклонениями по толщине
- Обеспечить чистую поверхность без загрязнений
- Указать точную марку материала при оформлении заказа
- Предоставить сертификаты качества материала (при наличии)
Основные факторы стоимости
Стоимость рассчитывается исходя из нескольких ключевых факторов:
- Толщина металла — чем толще, тем дороже
- Тип материала — разные металлы имеют разную стоимость обработки
- Общая длина реза — измеряется в метрах погонных
- Сложность контура — простые формы дешевле сложных
- Объем заказа — крупные партии дешевле
- Дополнительные услуги — подготовка, упаковка и т.д.
Сроки расчета стоимости
Точную стоимость мы рассчитываем после получения чертежей и технического задания. Наши специалисты проводят детальный анализ и предоставляют коммерческое предложение с разбивкой по всем статьям расходов.
| Стандартный расчет | 1-2 рабочих дня |
| Экспресс-расчет | 4-6 часов (доп. оплата 10%) |
| Сложные проекты | 2-3 рабочих дня |
Расчет стоимости выполняется бесплатно. При необходимости предоставляем несколько вариантов исполнения с разной стоимостью.
Пробные детали
Да, мы рекомендуем заказывать пробные детали или прототипы перед запуском крупной серии. Это позволяет проверить качество резки, точность размеров, соответствие техническим требованиям и убедиться в правильности выбранных параметров обработки.
Преимущества заказа пробника:
- Проверка качества реза
- Контроль точности размеров
- Тестирование параметров обработки
- Выявление возможных проблем
- Экономия на крупной партии
- Уверенность в результате
Процесс изготовления пробника
- Получение чертежей — предоставление технического задания и файлов
- Расчет стоимости — подготовка коммерческого предложения
- Изготовление — выполнение пробной детали на производстве
- Контроль качества — проверка соответствия техническим требованиям
- Доставка — отправка пробника клиенту для оценки
- Обратная связь — обсуждение результатов и корректировка при необходимости
Гарантия соответствия
Мы предоставляем гарантию на соответствие изделий техническому заданию и чертежам заказчика. Все детали проходят обязательный контроль качества перед отправкой клиенту.
Мы проверяем геометрические размеры, качество реза, отсутствие дефектов и соответствие всем указанным в техническом задании параметрам.
Контроль качества
Контроль качества выполняется на всех этапах производства:
| Входной контроль | Проверка качества материала перед обработкой |
| Операционный контроль | Мониторинг процесса резки в реальном времени |
| Приемочный контроль | Финальная проверка готовых изделий |
Используемое оборудование:
- Лазерные сканеры
- Координатно-измерительные машины
- Видеоизмерительные системы
- Традиционные измерительные инструменты
Гарантийные обязательства
| Условие | Гарантийный срок | Действия |
|---|---|---|
| Соответствие ТЗ | 12 месяцев | Бесплатное исправление дефектов |
| Выявленный брак | — | Повторное изготовление за наш счет |
| Несоответствие размеров | — | Изготовление новых деталей бесплатно |
| Повреждение при доставке | — | Замена изделия и компенсация расходов |
Поэтапная приемка
Для крупных заказов возможна поэтапная приемка продукции с подписанием актов выполненных работ после каждого этапа. Это позволяет:
- Контролировать качество на всех стадиях
- Своевременно вносить корректировки
- Оптимизировать процесс производства
- Снижать риски для клиента
