Зубчатые муфты для валов
Зубчатые муфты - это тип механических компонентов, предназначенных для эффективного и надежного соединения двух вращающихся валов.
Они предназначены для передачи высоких крутящих моментов и устранения несоосности между валами.
Зубчатые муфты для валов широко применяются в различных областях, таких как судостроение, сталелитейные и бумажные заводы, возобновляемые источники энергии, аэрокосмическая промышленность и т.д.
Зубчатая муфта это
Зубчатая муфта для валов - это механическое устройство, предназначенное для передачи энергии между двумя или более механическими системами. Оно состоит из набора шестерен, которые сцепляются и расцепляются для управления передачей мощности. Шестерни обычно заключены в кожух или корпус, который защищает их от внешних воздействий и обеспечивает поддержку узла сцепления.
Шестерни зубчатой муфты сконструированы таким образом, что они могут входить в зацепление друг с другом для обеспечения передачи мощности. Узел шестерен обычно крепится к валу, который соединен с входным механизмом устройства. Когда входной механизм вращается, шестерни в блоке сцепления вращаются вместе, передавая мощность на выходной механизм.
Включение и выключение шестерен контролируется приводом, который может работать вручную или автоматически. Ручной привод обычно использует рычаг или педаль для включения и выключения передач. Автоматический привод, с другой стороны, использует гидравлические или электромагнитные механизмы для управления работой зубчатой муфты.
Назначение зубчатых муфт
Назначение зубчатого сцепления - обеспечить передачу вращательной силы от двигателя или мотора к другим механическим компонентам устройства или системы.
Благодаря использованию сцепления оператор или машина могут включать или выключать передачу мощности по мере необходимости, что позволяет лучше контролировать механизм и его работу.
Муфта зубчатая производитель УралМеталлРесурс обеспечивает передачу энергии в механической системе, регулируя скорость, крутящий момент и выходную мощность. Оно позволяет запускать, останавливать или изменять скорость машины, не выключая полностью двигатель или мотор. Выборочно включая или выключая шестерни муфты, оператор машины может сохранять контроль и подавать мощность на устройство или систему по мере необходимости.
Во многих машинах зубчатое сцепление используется для передачи мощности на разные пары колес или на разные типы механизмов, например, режущие ножи или конвейерные ленты. В автомобилях сцепление используется для передачи мощности от двигателя к трансмиссии и, таким образом, для управления скоростью автомобиля. В сельскохозяйственном оборудовании сцепление используется для подключения или отключения привода от сельскохозяйственного орудия.
Зубчатая муфта принцип работы
Зубчатая муфта для валов позволяет передавать вращательную мощность от одной системы или компонента к другой путем избирательного включения или выключения зубчатых колес внутри муфты. Работа муфты управляется приводом, который предназначен для включения или выключения муфты при получении входного сигнала.
Привод сцепления управляет включением и выключением шестерен в сцеплении. В ручном сцеплении оператор управляет приводом сцепления вручную, нажимая на педаль или рычаг, чтобы включить или выключить передачи. В автоматическом сцеплении для автоматического управления работой сцепления используется гидравлический или электрический привод.
Привод оказывает давление на узел сцепления, что приводит к включению или выключению сцепления. Когда сцепление выключено, шестерни внутри сцепления расходятся, и передача мощности прекращается. При включении сцепления шестерни входят в зацепление, и передача мощности возобновляется.
Для управления включением и выключением передач используются различные типы конфигураций сцепления, например, однодисковые или многодисковые сцепления. Эти конфигурации выбираются в зависимости от конкретных требований применения, таких как обработка крутящего момента, долговечность и условия окружающей среды.

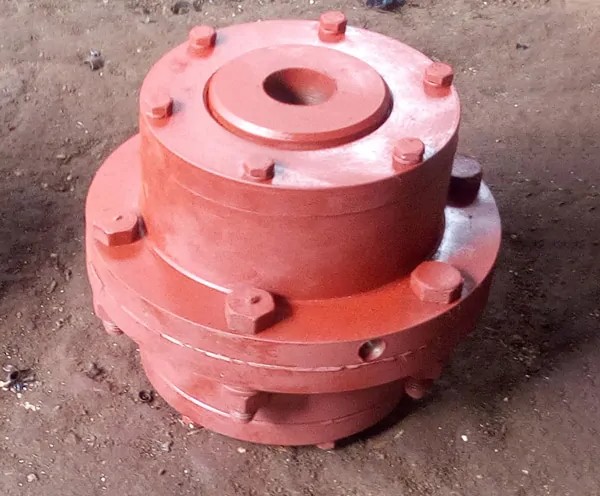

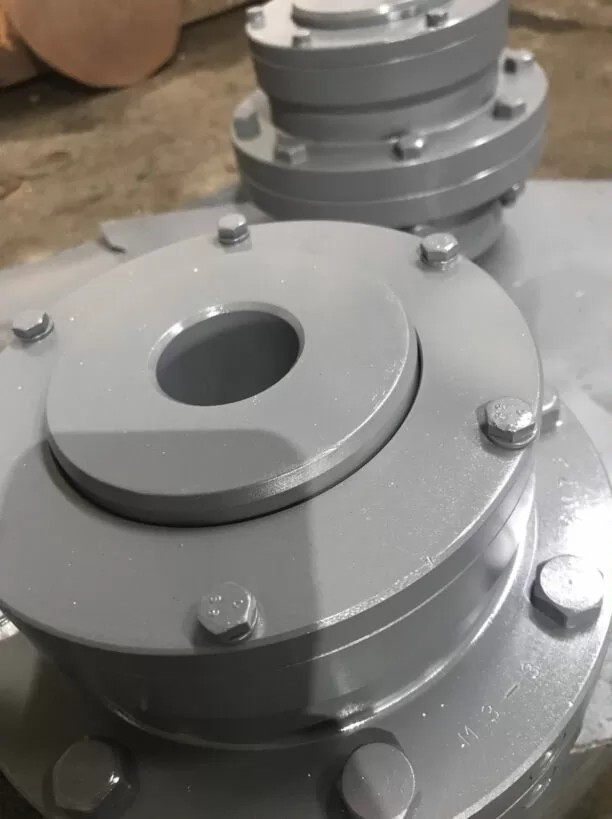

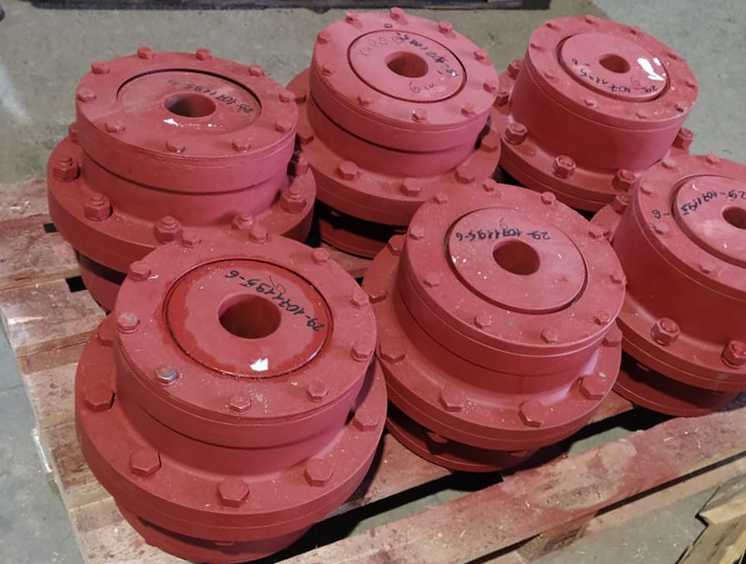

Муфта зубчатая устройство
Муфта вала зубчатая состоит из:
- двух зубчатых обойм (2), которое соединены между собой призонными болтами
- двух зубчатых втулок (3), вставленных в обоймы
- на обоймах устанавливаются крышки (4) и манжеты (1)
- валы, соединённые зубчатой муфтой, запрессовываются в отверстия зубчатых втулок, а непосредственно зубья втулок сцепляются с зубьями обойм
Форма зуба втулок делает возможным их незначительное смещение в любых направлен.
Муфта имеет 3 варианта изготовления:
- с разъёмной обоймой;
- с неразъёмной обоймой;
- с промежуточным валом.
Устройство зубчатой муфты может также включать систему регулировки силы сцепления муфты, что позволяет оператору или системе машины лучше контролировать передачу мощности. Кроме того, погрузочно-разгрузочное оборудование с автоматизированными системами трансмиссии может включать датчики или контроллеры, которые могут регулировать работу сцепления в зависимости от нагрузки или скорости оборудования.
Муфты зубчатые гост 5006-94 размеры
Номер муфты | Крутящий момент, кгм | Частота вращения | Диаметр вала (d) | Диаметр муфты (D) | Длина обоймы (l) | Длина муфты (L) | Масса М3, кг |
---|---|---|---|---|---|---|---|
М3-1-Н20 | 71 | 6300 | 18 | 160 | 55 | 170 | 11,8 |
М3-2-Н30 | 140 | 5000 | 30 | 182 | 70 | 220 | 16,1 |
М3-3-Н40 | 315 | 4000 | 40-60 | 220 | 110 | 220 | 29,3 |
М3-4-Н45 | 560 | 3350 | 45-75 | 250 | 140 | 270 | 50,5 |
М3-5-Н50 | 800 | 2800 | 50-90 | 290 | 160 | 300 | 61 |
М3-6-Н60 | 1180 | 2500 | 60-100 | 320 | 170 | 340 | 81 |
М3-7-Н65 | 1900 | 2120 | 65-120 | 350 | 175 | 350 | 109 |
М3-8-Н80 | 2360 | 1900 | 80-140 | 380 | 180 | 410 | 146 |
М3-9-Н90 | 3000 | 1700 | 80-160 | 430 | 200 | 415 | 176 |
М3-10-Н110 | 5000 | 1400 | 80-180 | 490 | 200-300 | 500 | 264 |
М3-11-Н120 | 7100 | 1250 | 80-130 | 545 | 300 | 525 | 376 |
М3-12-Н140 | 10000 | 1130 | 100 | 590 | 350 | 530 | 531 |
М3-13-Н160 | 15000 | 1000 | 100-250 | 680 | 300-350 | 550 | 739 |
М3-14-Н180 | 20000 | 900 | 140-320 | 730 | 320 | 600 | 933 |
М3-15-Н200 | 25000 | 800 | 170-360 | 780 | 320-450 | 650 | 1266 |
М3-16-Н220 | 30000 | 700 | 900 | 770 | 1476 |
Муфты зубчатые гост 50895-96 размеры
Номинальный крутящий момент Ткр, Н·м | d, d1 | D | D1 | D2 | l | L | C, не менее | Частота вращения для типа 1, с -1, не более* | Динамический момент для типа 1, кг·м2 | Mассa для типа 1, кг, не более |
---|---|---|---|---|---|---|---|---|---|---|
не более | ||||||||||
1000 | 40 | 145 | 100 | 60 | 82 | 174 | 12 | 90 | 0,05 | 6,7 |
1600 | 55 | 170 | 125 | 80 | 80 | 0,06 | 9,2 | |||
2500 | 60 | 185 | 135 | 85 | 105 | 220 | 75 | 0,08 | 11,2 | |
4000 | 65 | 200 | 150 | 95 | 18 | 62 | 0,15 | 15,2 | ||
6300 | 80 | 230 | 175 | 115 | 130 | 270 | 55 | 0,25 | 22,6 | |
10000 | 100 | 270 | 200 | 145 | 165 | 340 | 47 | 0,50 | 40,5 | |
16000 | 120 | 300 | 230 | 175 | 345 | 25 | 40 | 1,15 | 62,5 | |
25000 | 140 | 330 | 260 | 200 | 200 | 415 | 30 | 35 | 2,25 | 100,0 |
40000 | 160 | 410 | 330 | 230 | 29 | 6,00 | 164,3 | |||
63000 | 200 | 470 | 390 | 290 | 240 | 500 | 35 | 20 | 10,50 | 228,0 |
* Для муфт с индексом C, для остальных муфт частота вращения не более 50% от указанной в таблице.
Причины износа зубчатых муфт
Основными причинами износа муфт МЗ являются:
- Несоосность
Когда две муфты не выровнены должным образом, это может привести к их трению друг о друга, что приводит к повреждению зубьев из-за трения. Это может произойти из-за неправильной установки, изношенных подшипников или других факторов, которые приводят к несоосности валов. - Перегрузка
Зубчатые муфты рассчитаны на определенный крутящий момент, но если их перегрузить, они могут быстро износиться. Перегрузка обычно вызвана плохим обслуживанием, отсутствием смазки или работой с превышением рекомендованных пределов скорости или крутящего момента. - Коррозия
Зубчатые муфты могут подвергаться воздействию различных агрессивных веществ, таких как химикаты, кислоты или даже влага, которые могут разъедать зубья и ослаблять муфты. Это может привести к повышенному износу зубьев. - Усталость
Постоянное воздействие нагрузок и повторяющиеся движения могут привести к усталости зубьев муфт и в конечном итоге к их растрескиванию или поломке. Это может быть усугублено другими факторами, перечисленными выше, такими как несоосность, перегрузка и коррозия.
