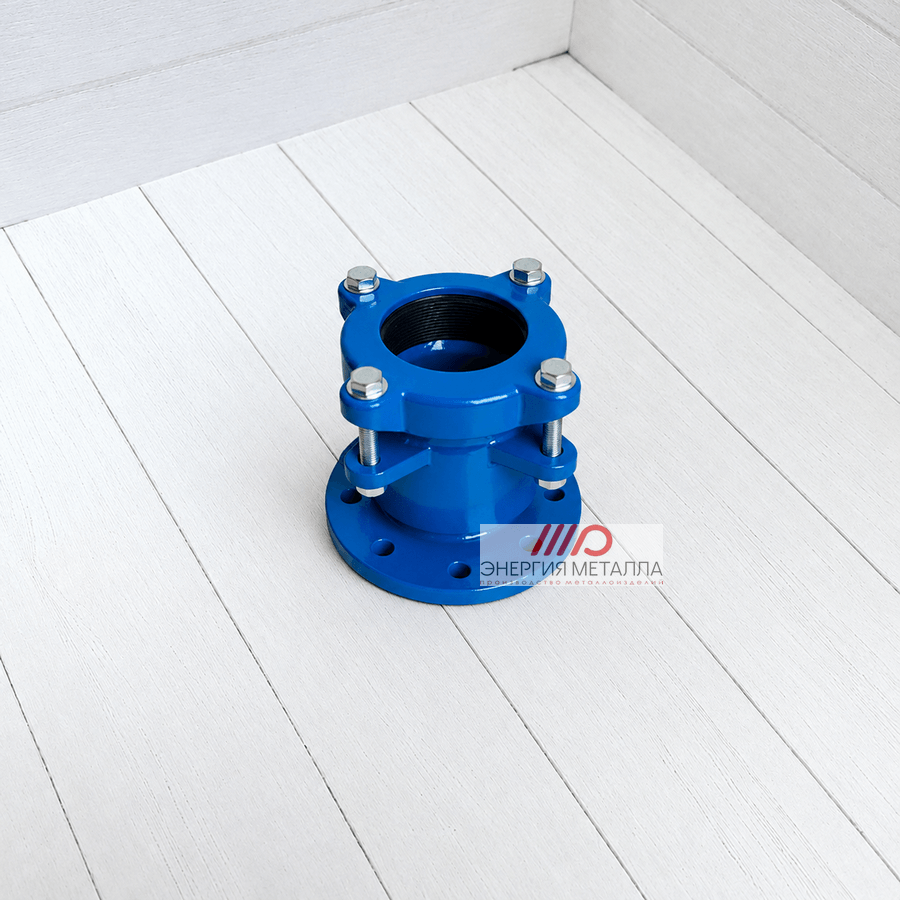

Муфты ПФРК предназначены для широкого диапазона размеров и типов труб, что делает их универсальным выбором для любого проекта. Изготовленные из высококачественного чугуна, эти фланцевые соединения устойчивы к износу, коррозии и экстремальным температурам.

Наши чугунные фланцевые муфты ПФРК рассчитаны на длительный срок службы, обеспечивая прочное и надежное решение для ваших потребностей в трубопроводах. Работаете ли вы с трубами из ПВХ, стали или меди, наши муфты обеспечат надежное и герметичное соединение. Кроме того, их простая конструкция на болтах делает установку быстрой и легкой, так что вы сможете быстро запустить свой проект.

Заказать муфту ПФРК

Муфта ПФРК это

Аббревиатура ПФРК расшифровывается как патрубок фланец раструб компенсационный.
Фланцевое соединение - это тип механической муфты, используемой для соединения двух валов вместе на их концах с целью передачи крутящего момента. Она состоит из двух фланцев или дисков, по одному на каждом валу, которые соединяются болтами для передачи крутящего момента между валами. Фланцевые муфты обычно используются в тяжелом машиностроении и промышленности, где присутствуют высокие крутящие нагрузки.

Два фланца имеют одинаковые отверстия для болтов, чтобы их можно было скрепить друг с другом с помощью болтов. Количество и размер болтов зависит от размера и требований к крутящему моменту в конкретном случае. Болты обычно затягиваются динамометрическим ключом с определенным значением крутящего момента для обеспечения плотного и надежного соединения.

В дополнение к фланцам и болтам фланцевое соединение может включать прокладку для создания герметичного уплотнения между двумя фланцами. Прокладка обычно изготавливается из мягкого, гибкого материала, такого как резина или пробка, и помещается между фланцами до того, как они будут соединены болтами. Прокладка помогает предотвратить утечку жидкости или газа из муфты.

Заказать муфту ПФРК

Область применения муфт фланцевых

Фланцевые чугунные переходники широко используются в различных областях промышленности, где требуются надежные и эффективные соединения между различными трубопроводными системами или компонентами. Вот некоторые распространенные области применения фланцевых чугунных переходников:

Область применения	Описание
Соединения насосов и компрессоров	Фланцевые чугунные переходники являются важнейшими компонентами насосных и компрессорных систем, соединяющими вход и выход этих машин с трубопроводной сетью. Эти переходники обеспечивают эффективную передачу жидкостей или газов, гарантируя совместимость между оборудованием и последующей трубопроводной системой.
Системы отопления, вентиляции и кондиционирования воздуха	В системах отопления, вентиляции и кондиционирования воздуха (ОВКВ) фланцевые чугунные переходники играют важнейшую роль в соединении различных компонентов, таких как вентиляторы, чиллеры, бойлеры и теплообменники, с воздуховодами или трубопроводной сетью. Они обеспечивают надлежащую циркуляцию теплоносителя и поддерживают необходимый температурный режим в системах ОВКВ.
Энергетика	Фланцевые чугунные переходники находят применение на электростанциях, включая тепловые, атомные и возобновляемые электростанции. Они соединяют различные компоненты, такие как парогенераторы, турбины, конденсаторы и теплообменники, способствуя эффективной передаче энергии в процессе производства электроэнергии.
Очистка воды и сточных вод	Фланцевые чугунные переходники широко используются на станциях водоснабжения и очистки сточных вод для соединения труб, клапанов, насосов и другого оборудования. Они помогают сохранить целостность трубопроводной сети, обеспечивая эффективную очистку, распределение и отвод воды.
Химическая промышленность	На предприятиях химической промышленности фланцевые чугунные переходники используются для соединения различных реакторов, дистилляционных колонн, сепараторов и другого оборудования. Эти переходники обеспечивают совместимость, эффективную передачу жидкости и минимизируют риск утечки или загрязнения в потенциально агрессивных или опасных химических средах.
Нефтегазовая промышленность	Фланцевые чугунные переходники широко используются в нефтегазодобывающей, нефтеперерабатывающей и транспортной отраслях. Они играют важную роль в соединении трубопроводов, клапанов, насосов и другого оборудования, используемого для добычи, переработки, хранения и распределения нефтегазовых продуктов.
Пищевая промышленность и производство напитков	Фланцевые чугунные переходники используются в пищевой промышленности для соединения трубопроводов на перерабатывающих предприятиях, включая пивоваренные заводы, молочные заводы и предприятия по розливу. Они обеспечивают гигиеничность и надежность соединений, гарантируя беспрепятственное движение жидкостей при сохранении качества и безопасности продукции.

Фото	Вид изделия	Подвид	Наименование	Диапазон DN/OD	Номинальное давление	Материал корпуса	Материал прокладки	Материал зажима	Болты и гайки	Покрытие	Применение

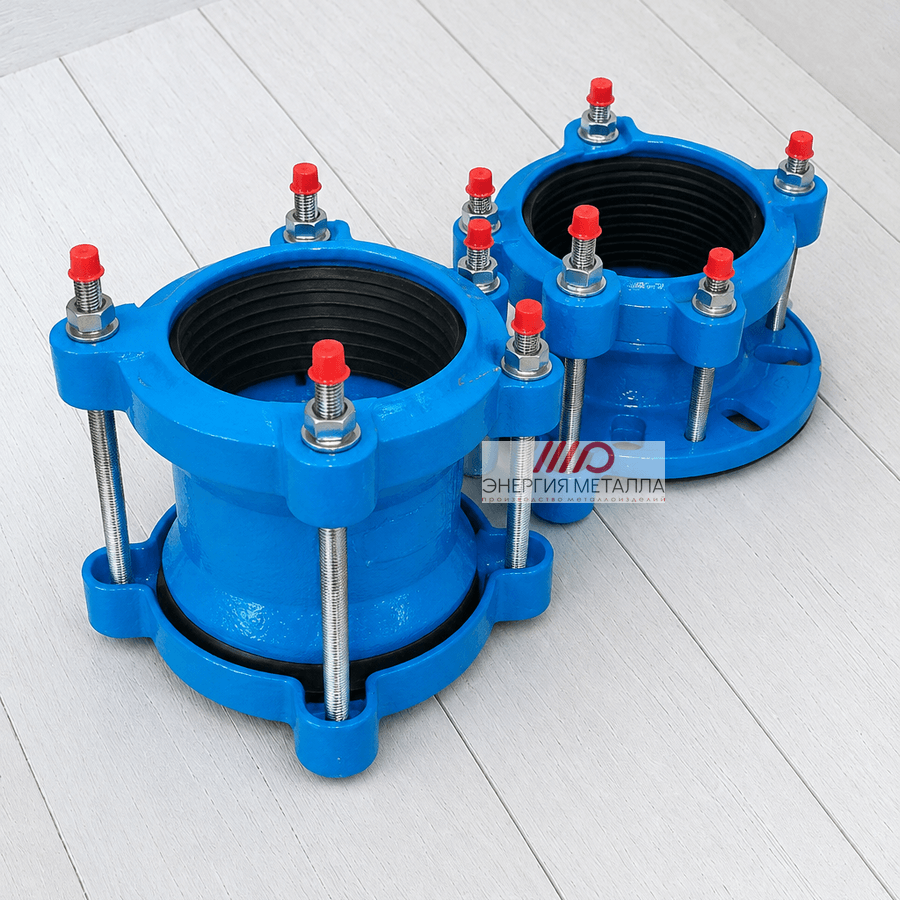

УНИВЕРСАЛЬНЫЕ ФЛАНЦЕВЫЕ АДАПТЕРЫ

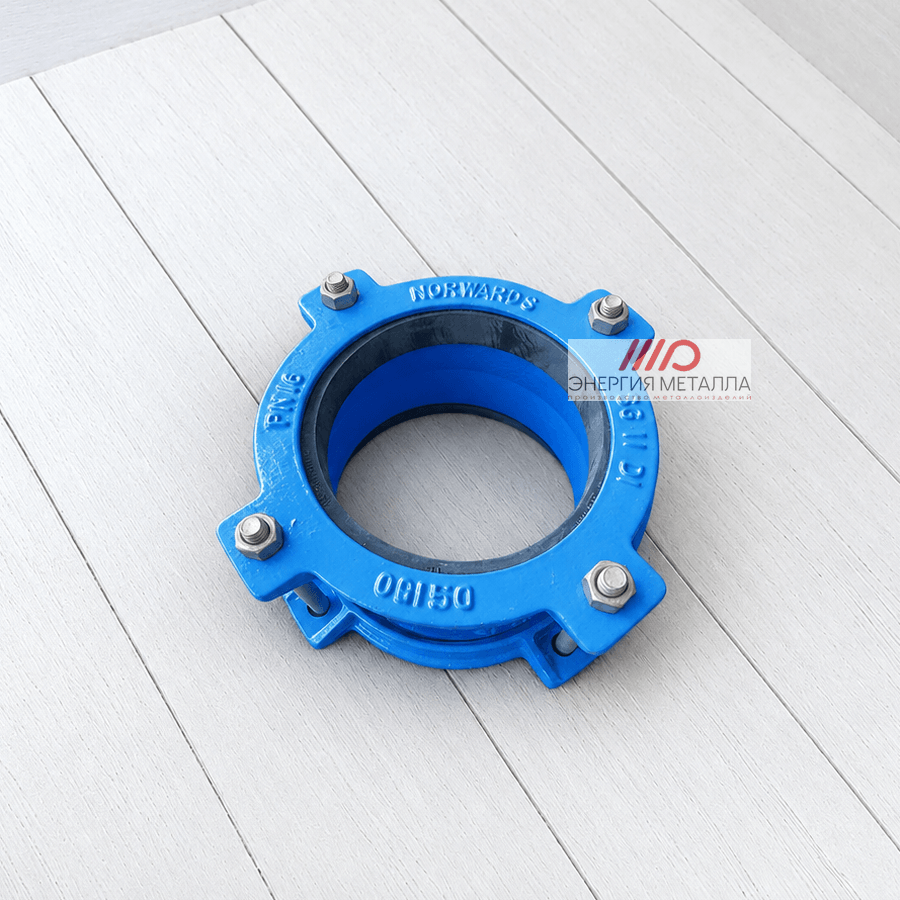

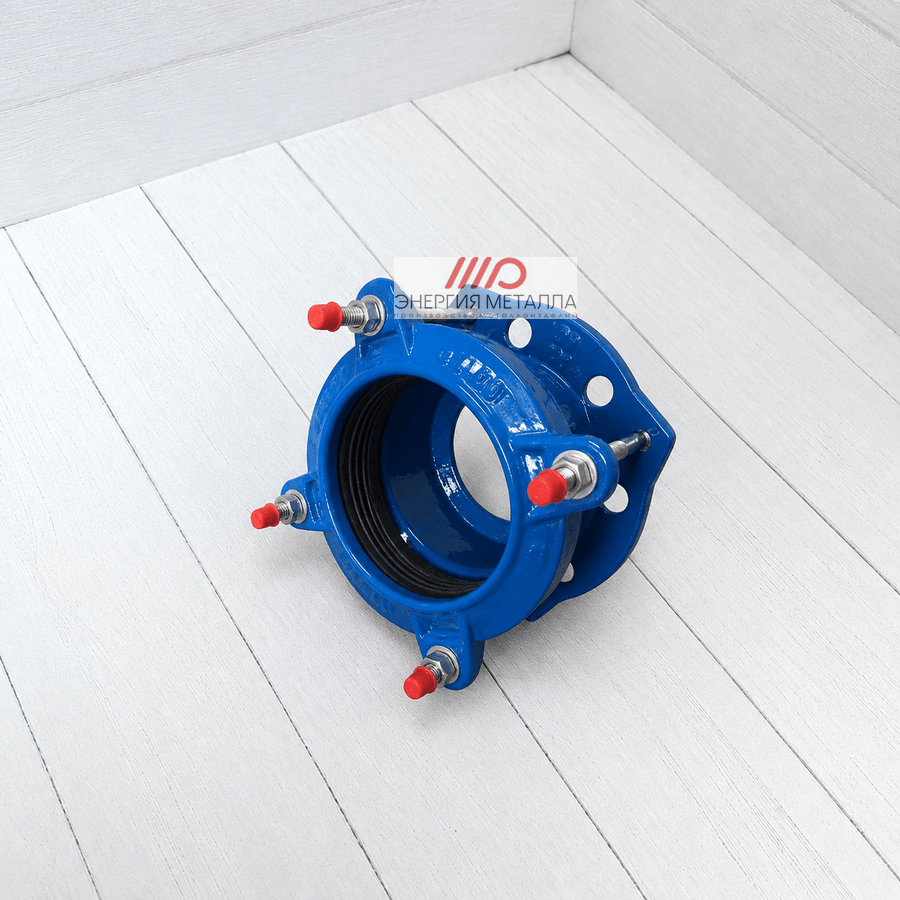

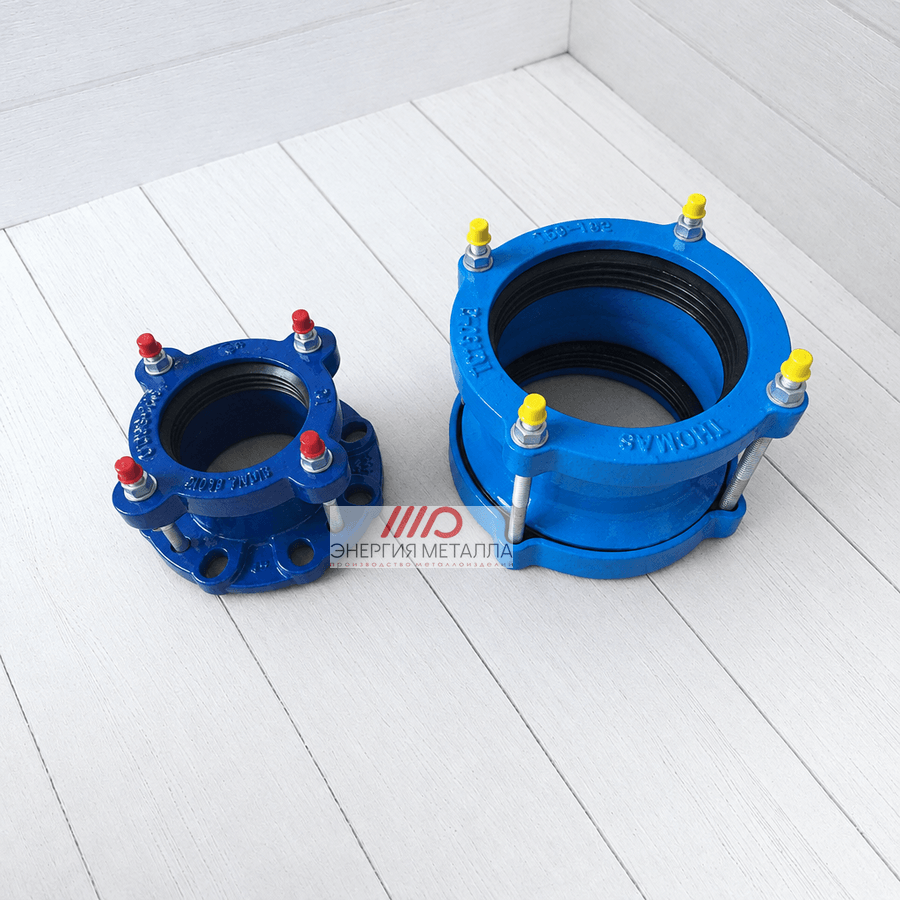

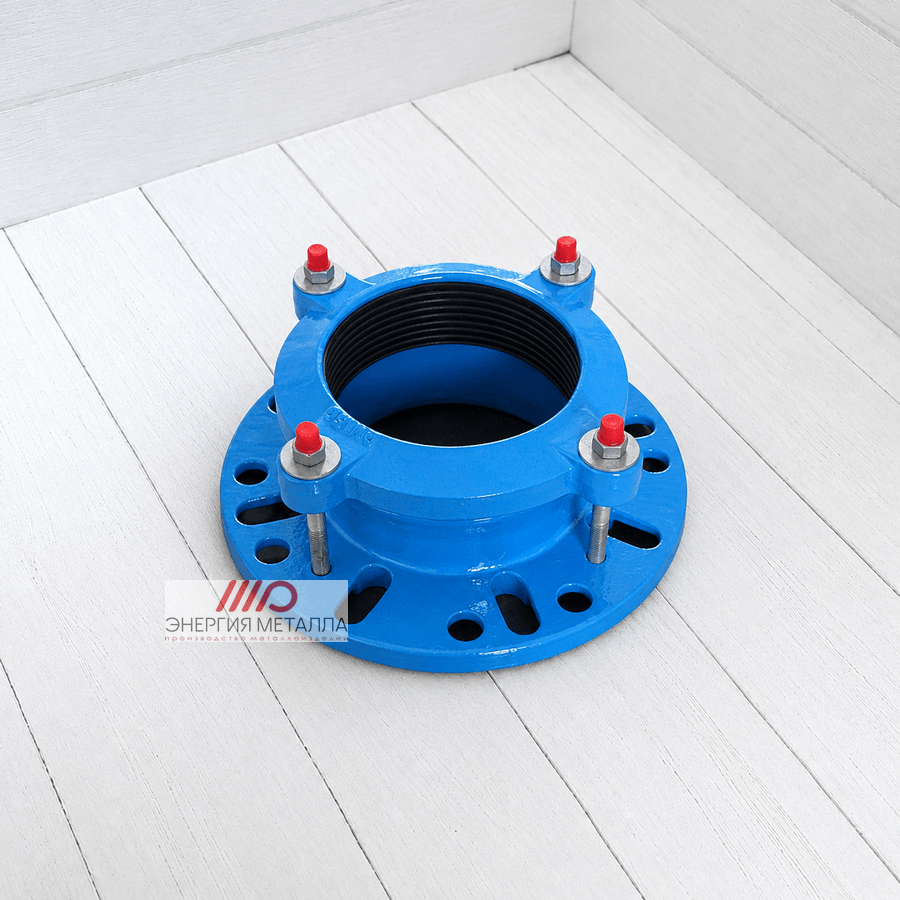

	Универсальный фланцевый адаптер	Широкий диапазон	Универсальный фланцевый адаптер	DN40-DN600	PN10/16	Чугун GGG-50	EPDM/NBR/SBR	-	Углеродистая сталь/SS304/SS316	Эпоксидное	Все типы труб, до 29 допусков

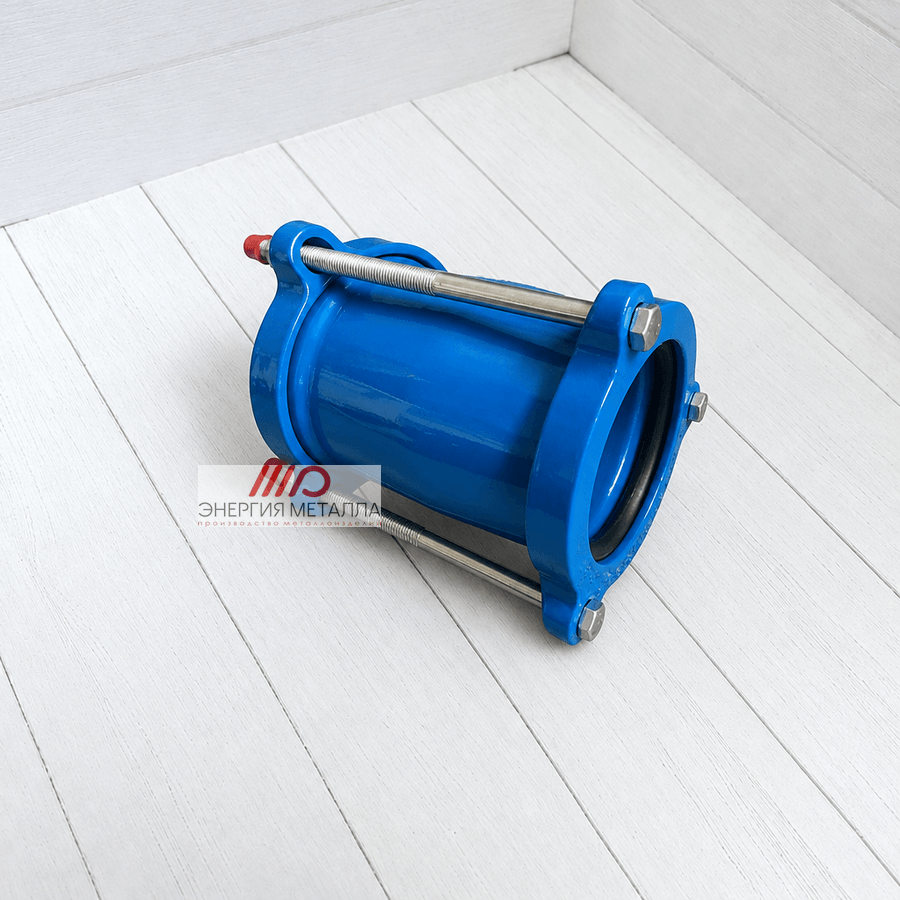

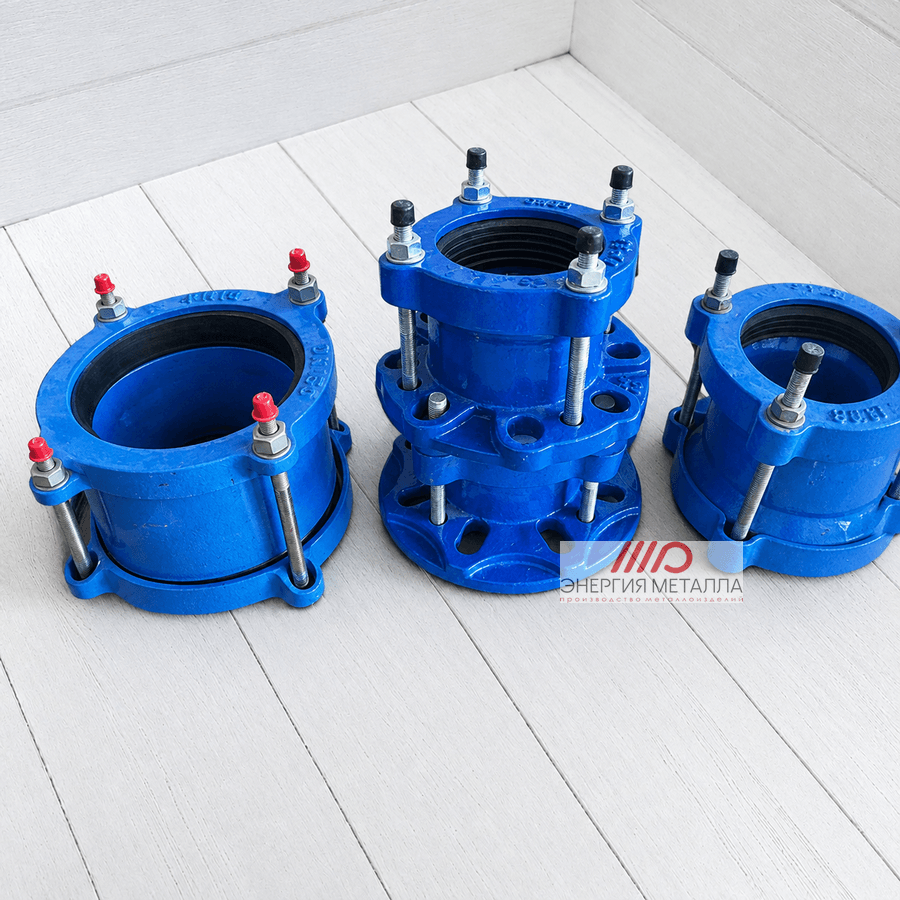

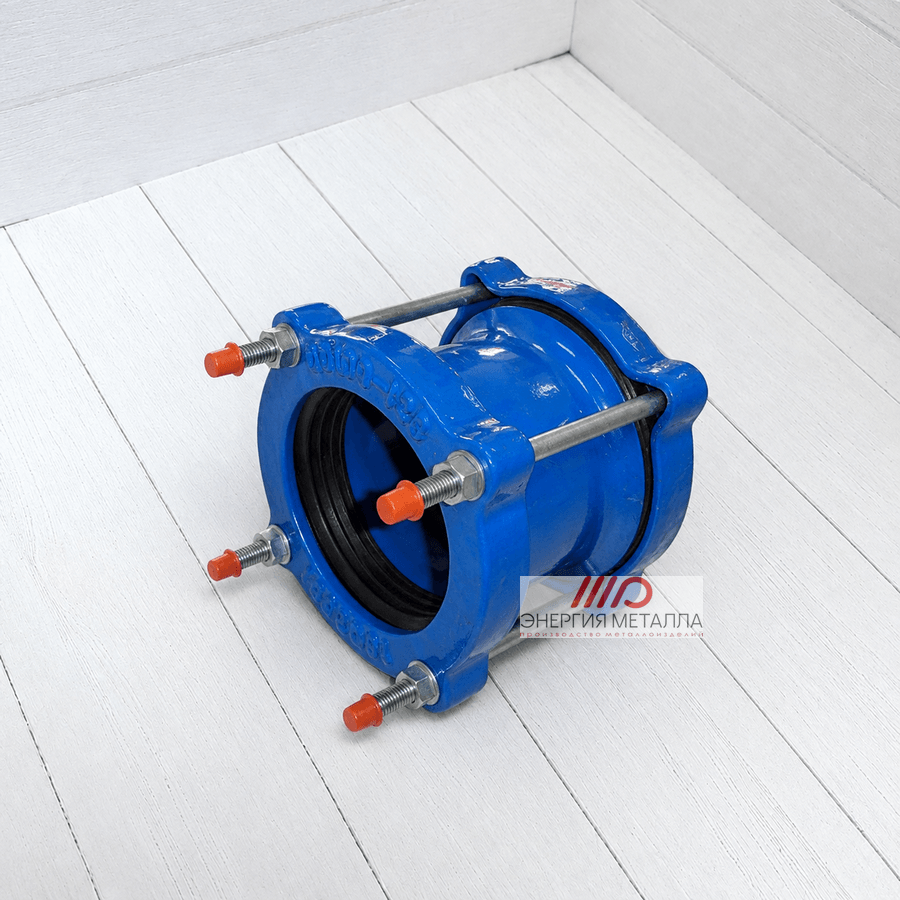

	Универсальная муфта	Широкий диапазон	Универсальная соединительная муфта	DN40-DN600	PN10/16	Углеродистая сталь/Чугун GGG-50	EPDM/NBR/SBR	-	Углеродистая сталь/SS304/SS316	Эпоксидное	Все типы труб, до 29 допусков

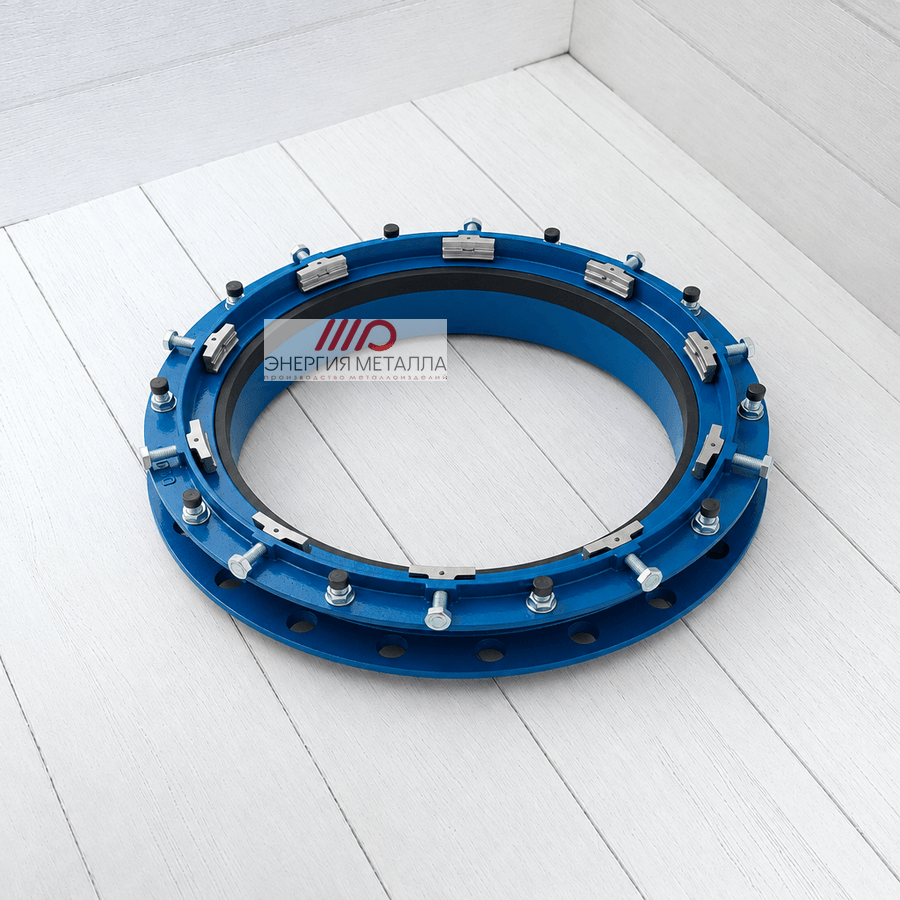

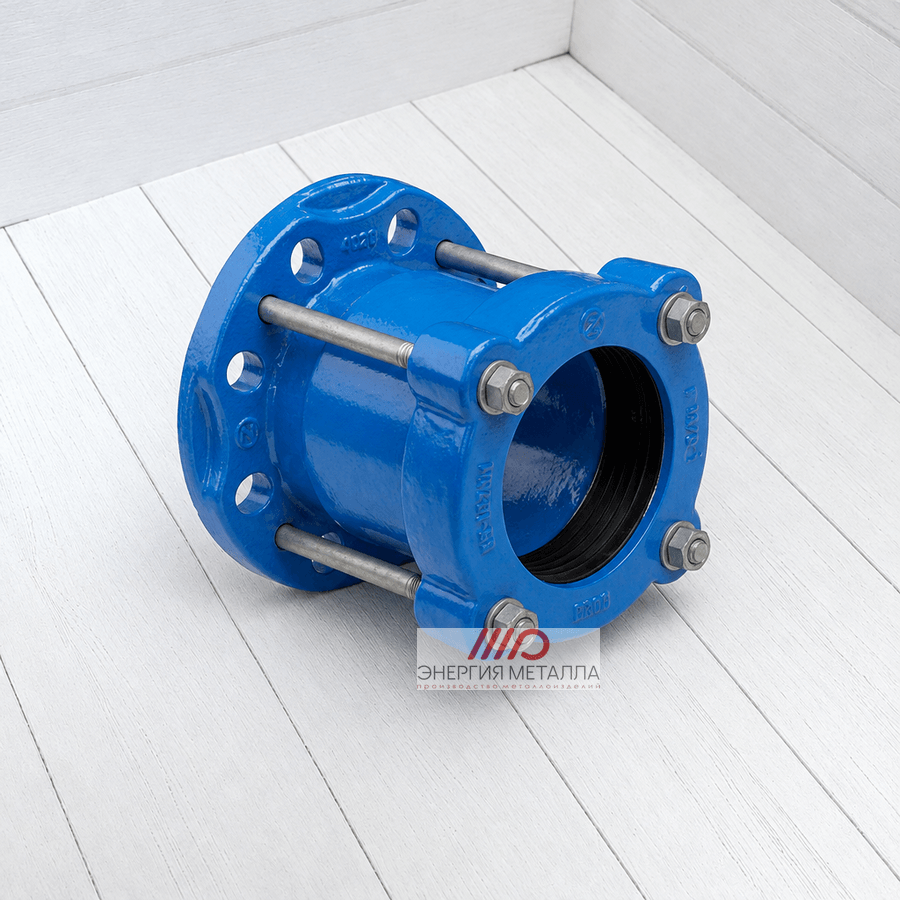

ДЕМОНТАЖНЫЕ ВСТАВКИ ЧУГУННЫЕ

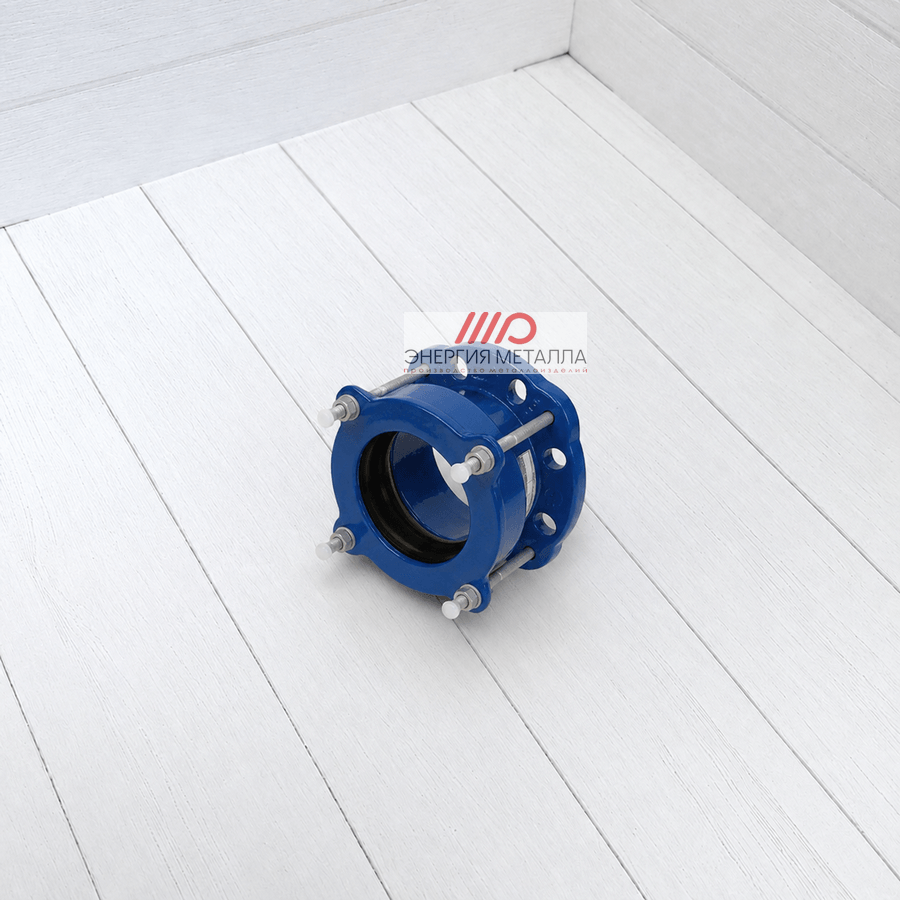

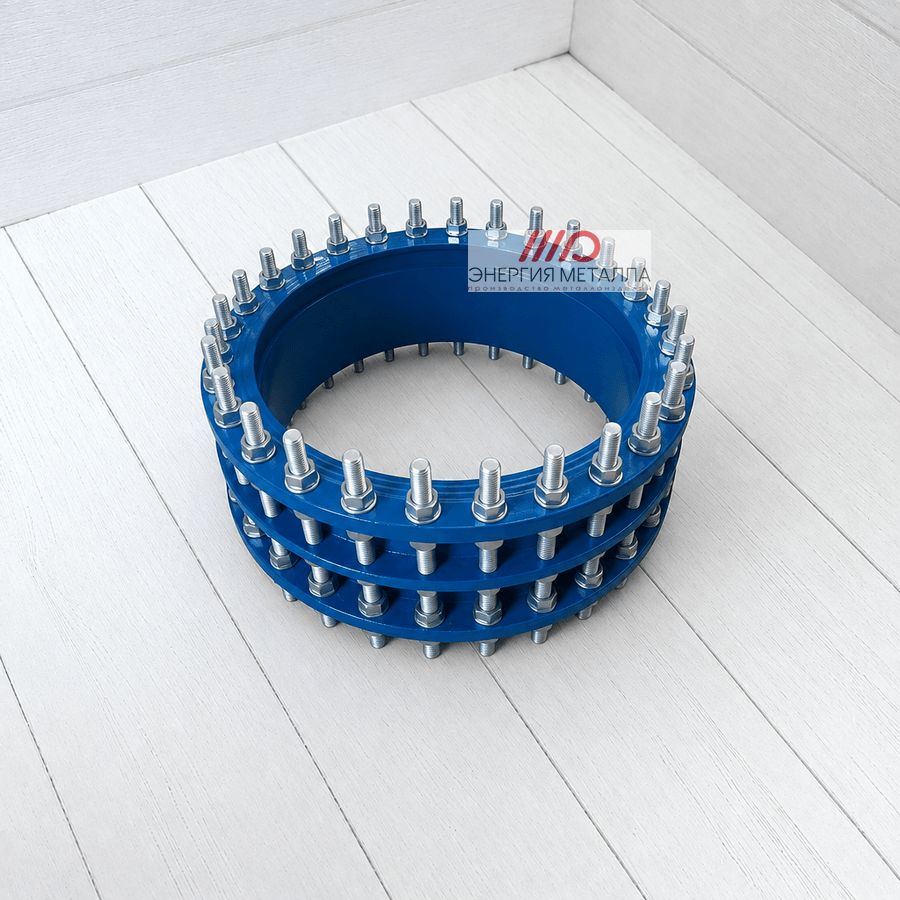

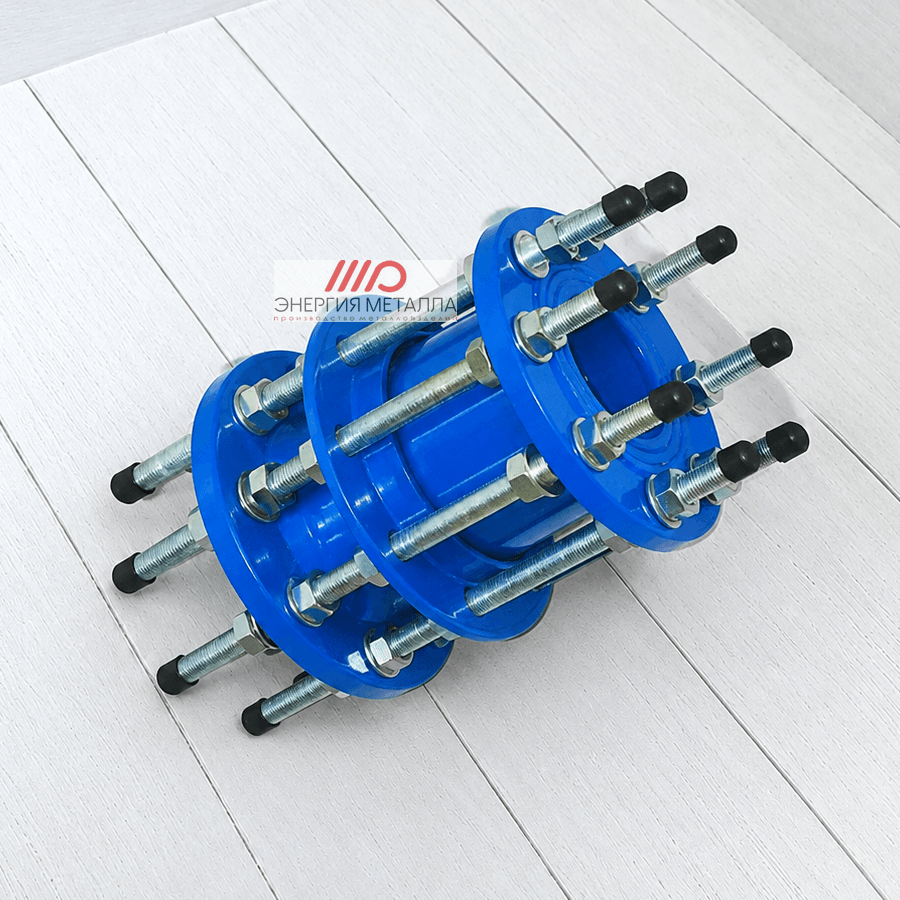

	Демонтажное соединение	PN10/16	Разъемное фланцевое соединение	DN40-DN2000	PN10/16	Чугун GGG-50	EPDM/NBR/SBR	-	Углеродистая сталь	Эпоксидное	Фланцевые трубопроводы
	Демонтажное соединение	PN25	Разъемное фланцевое соединение усиленное	DN40-DN2000	PN25	Чугун GGG-50	EPDM/NBR/SBR	-	Углеродистая сталь	Эпоксидное	Фланцевые трубопроводы высокого давления
СЕРИЯ МАКСИ (РАСШИРЕННЫЙ ДИАПАЗОН)

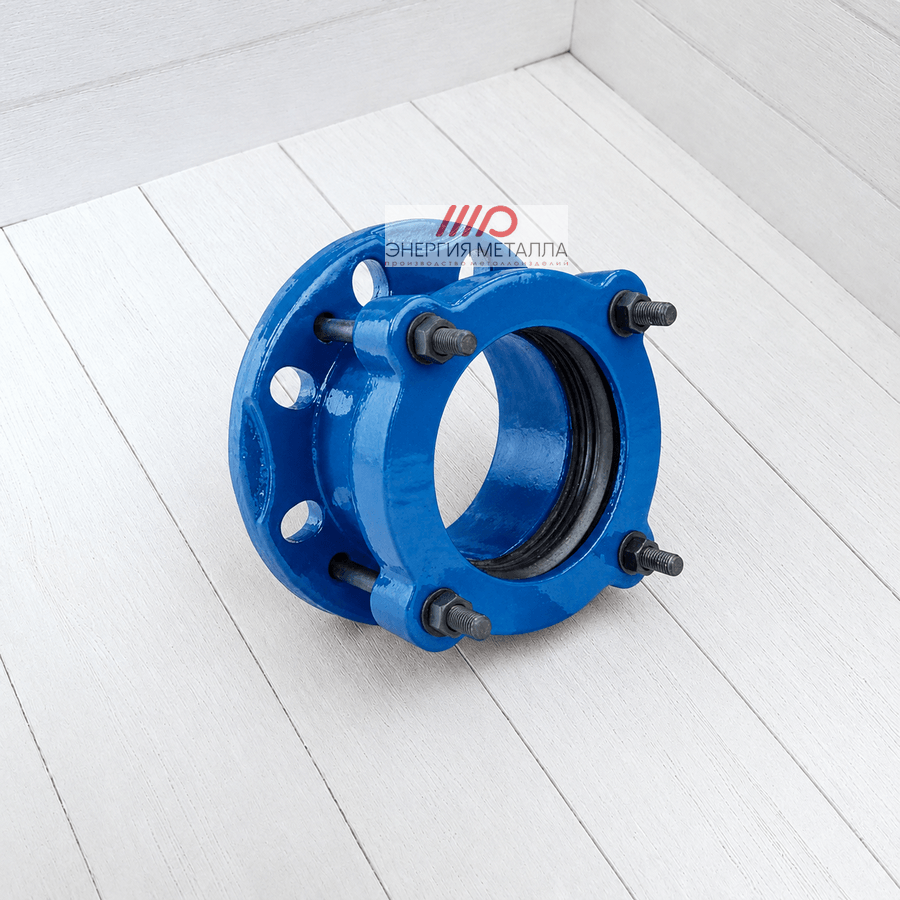

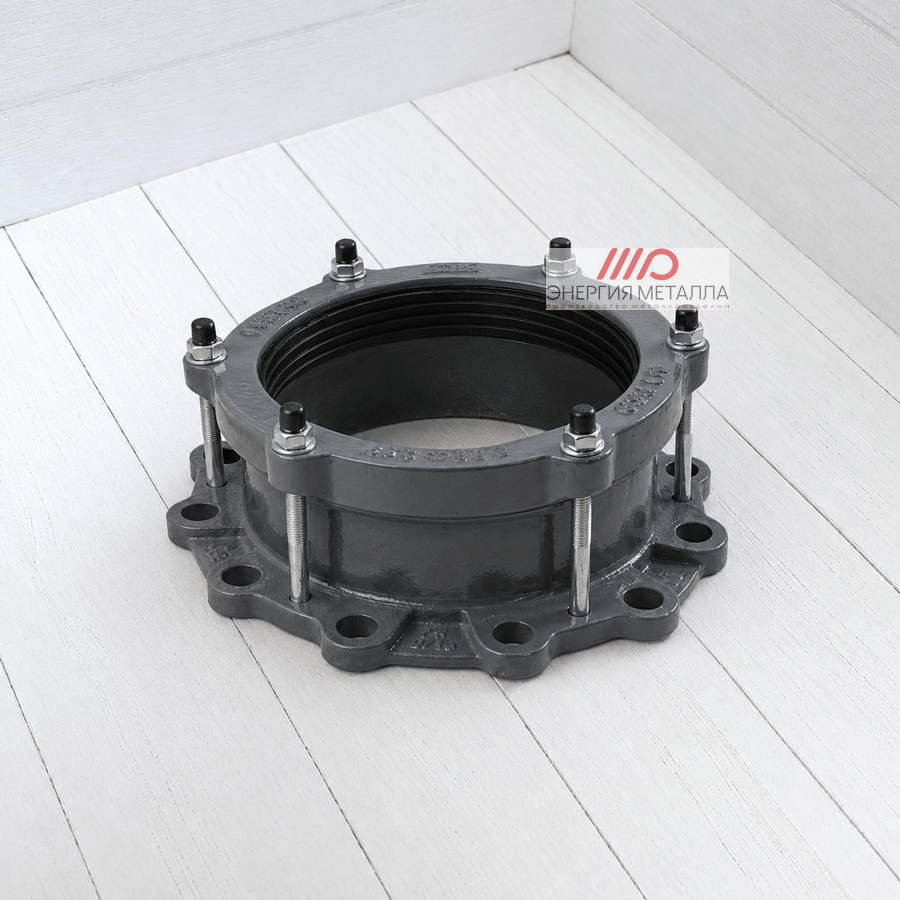

	Фланцевый адаптер Макси	Расширенный диапазон	Фланцевый адаптер расширенного диапазона	DN50-DN700	PN10/16	Чугун GGG-50	EPDM/NBR/SBR	-	Углеродистая сталь/SS304/SS316	Эпоксидное	Все типы труб, допуск до 35 мм
	Муфта Макси	Расширенный диапазон	Соединительная муфта расширенного диапазона	DN50-DN700	PN10/16	Чугун GGG-50/Углеродистая сталь	EPDM/NBR/SBR	-	Углеродистая сталь/SS304/SS316	Эпоксидное	Все типы труб, допуск до 35 мм

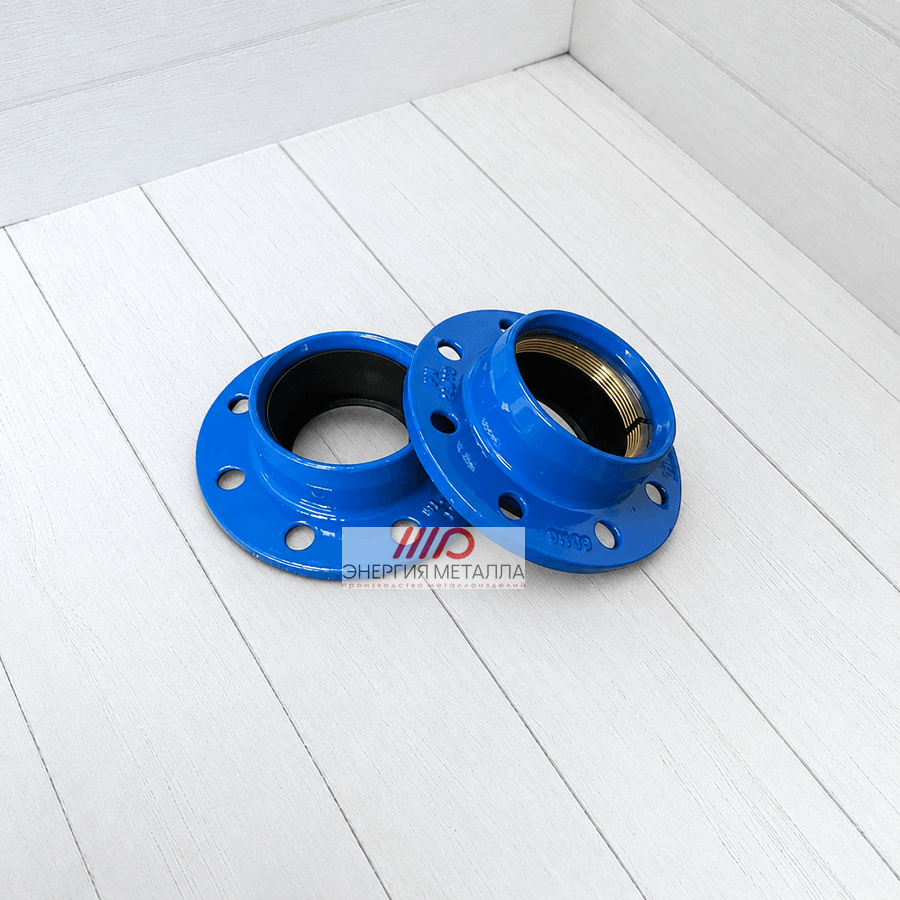

АДАПТЕРЫ ДЛЯ ПЭ ТРУБ ЧУГУННЫЕ

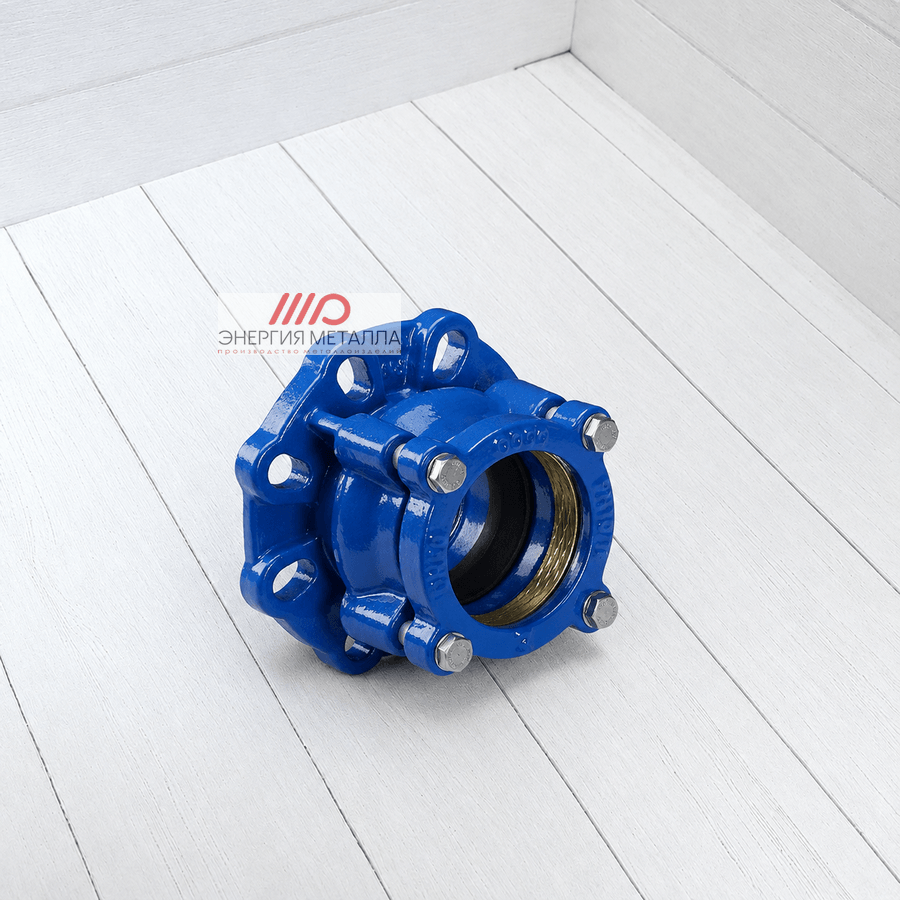

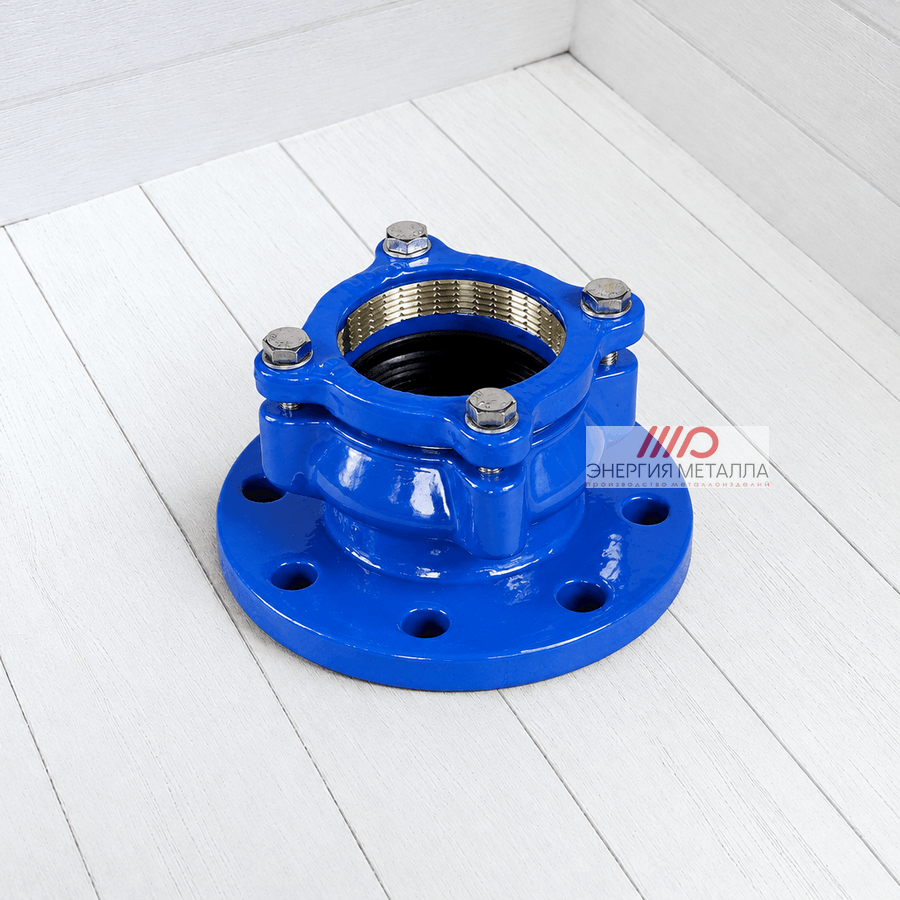

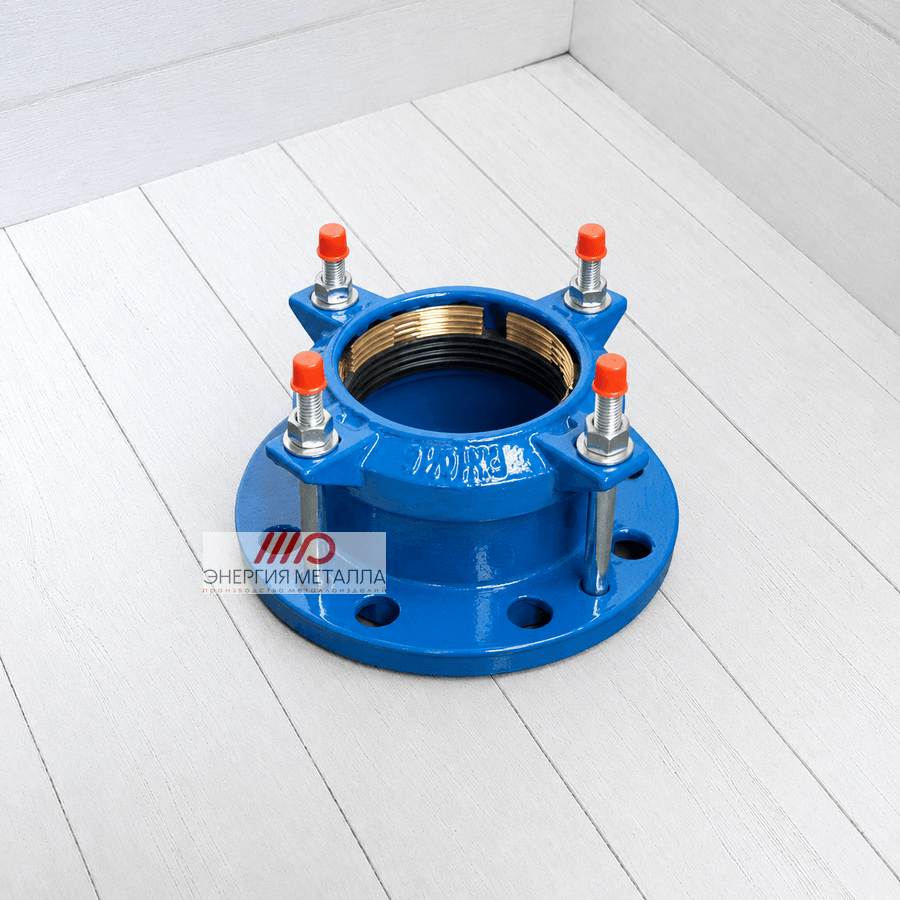

	Фланцевый адаптер для ПЭ	Тип 1	Фланцевый адаптер для полиэтиленовых труб	DN40-DN300	PN10/16	Чугун GGG-50	EPDM	Латунь	Нержавеющая сталь A2	Эпоксидное	ПЭ трубы

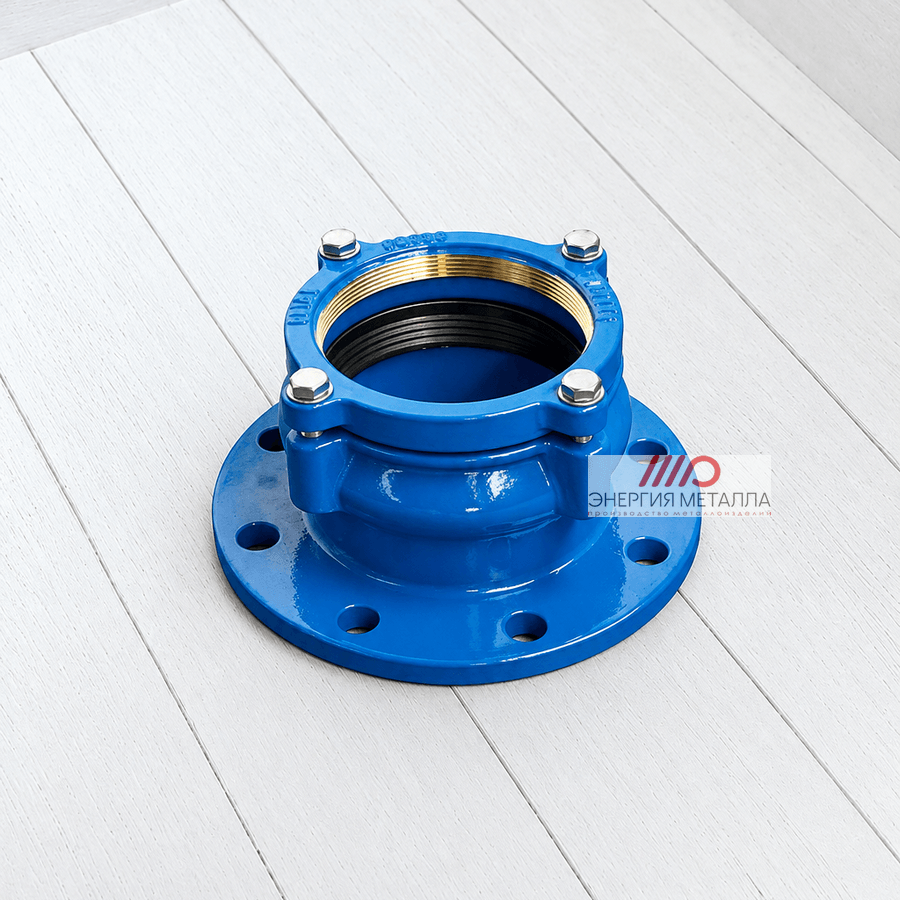

	Фланцевый адаптер для ПЭ	Тип 2	Фланцевый адаптер для полиэтиленовых труб (второй тип)	DN40-DN300	PN10/16	Чугун GGG-50	EPDM	Латунь	Нержавеющая сталь A2	Эпоксидное	ПЭ трубы

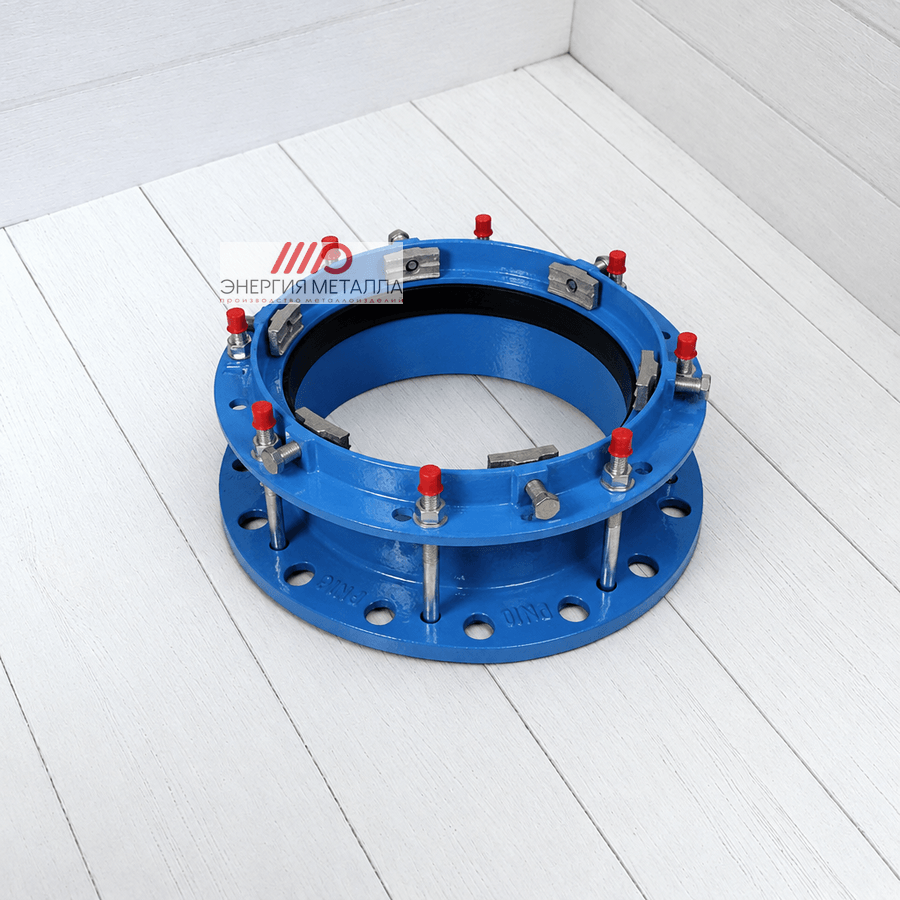

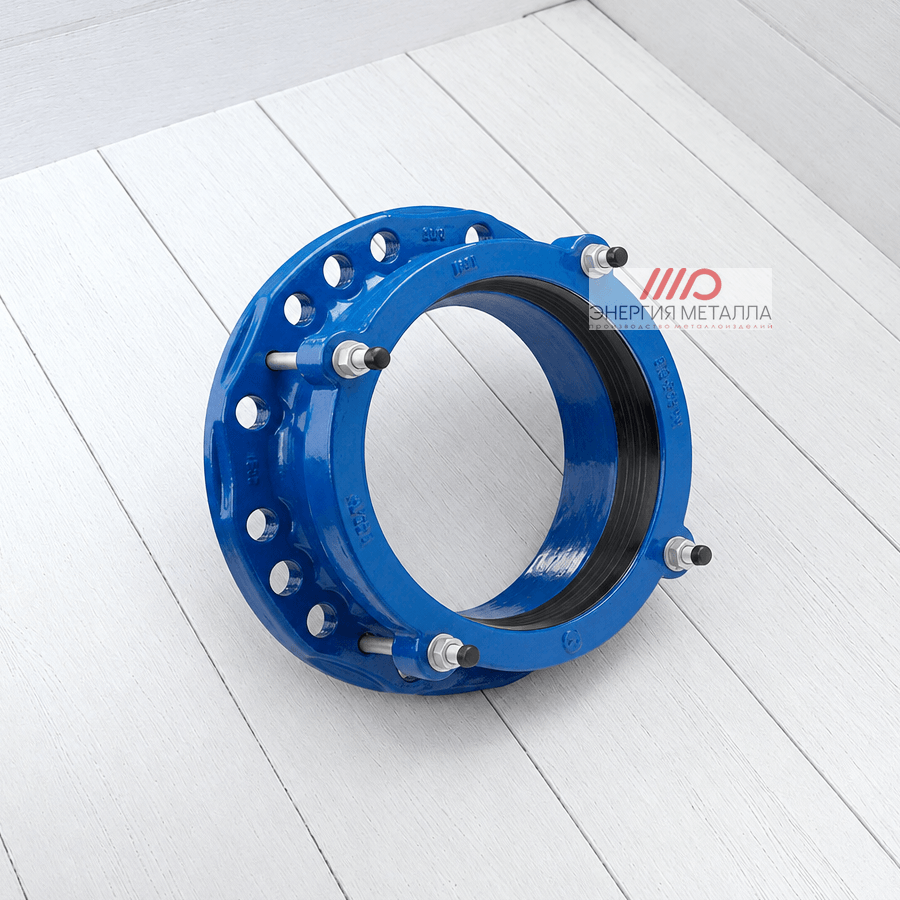

	Фланцевый адаптер для ПЭ	Большие диаметры	Фланцевый адаптер для полиэтиленовых труб больших диаметров	DN350-DN800	PN10/16	Чугун GGG-50	EPDM	Сталь 18G2A	Оцинкованная сталь	Эпоксидное	ПЭ трубы больших диаметров

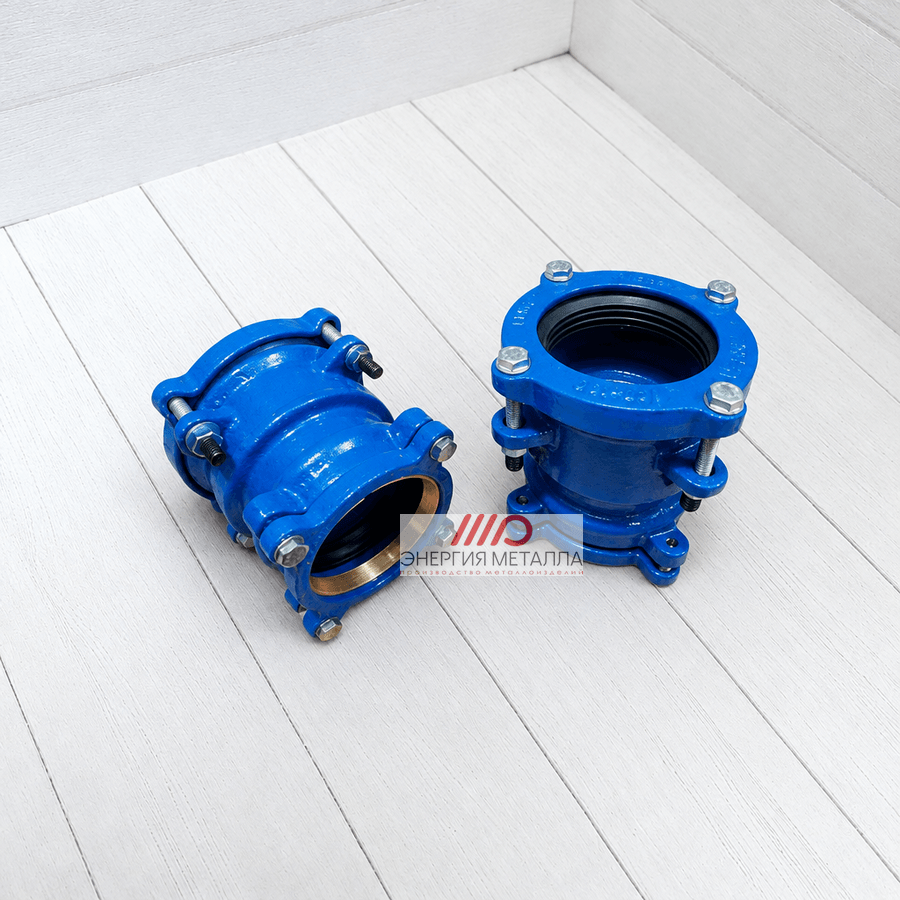

	Муфта для ПЭ труб	Стандартная	Соединительная муфта для полиэтиленовых труб	OD63-OD355	-	Чугун GGG-50	EPDM	Латунь	Нержавеющая сталь A2	Эпоксидное	ПЭ трубы

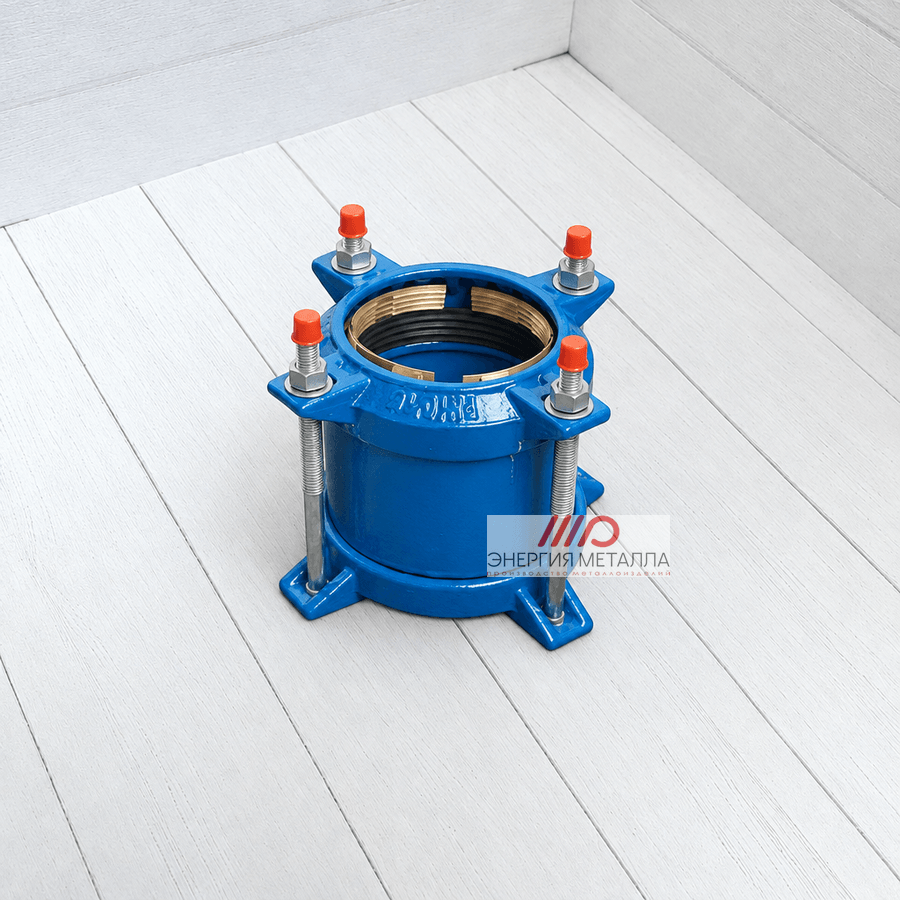

	Муфта для ПЭ труб	Тип 2	Соединительная муфта для полиэтиленовых труб (второй тип)	OD63-OD315	-	Чугун GGG-50	EPDM	Латунь	Нержавеющая сталь A2	Эпоксидное	ПЭ трубы

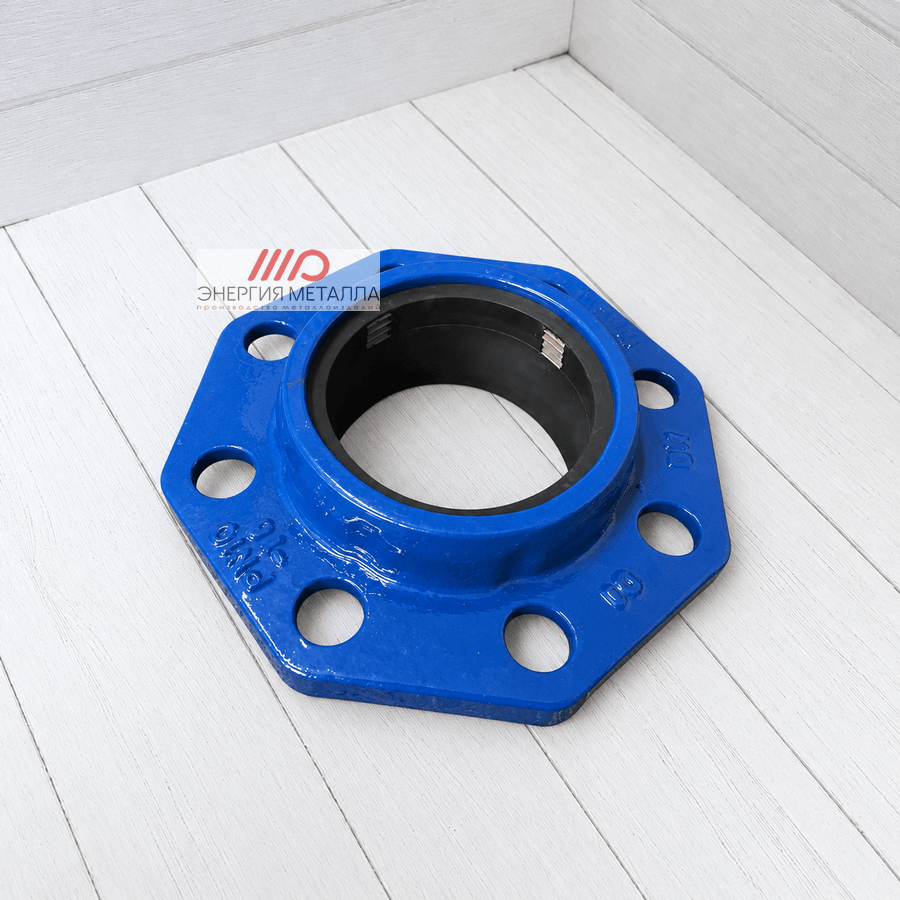

БЫСТРОМОНТИРУЕМЫЕ АДАПТЕРЫ ЧУГУННЫЕ

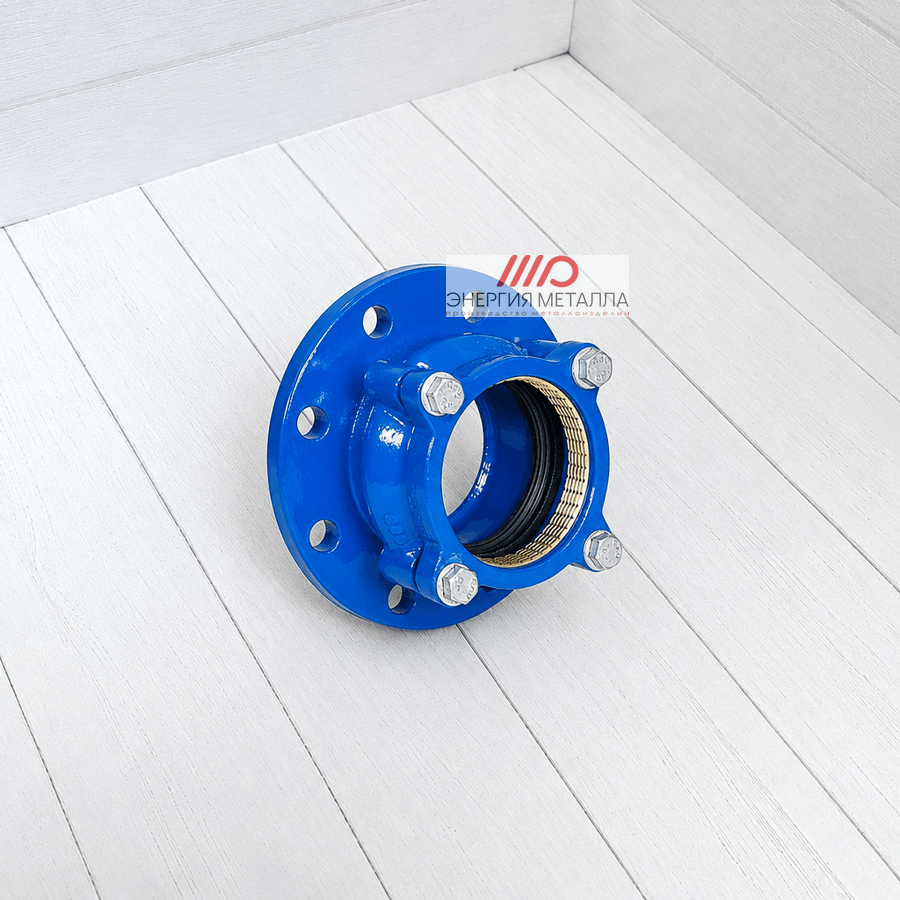

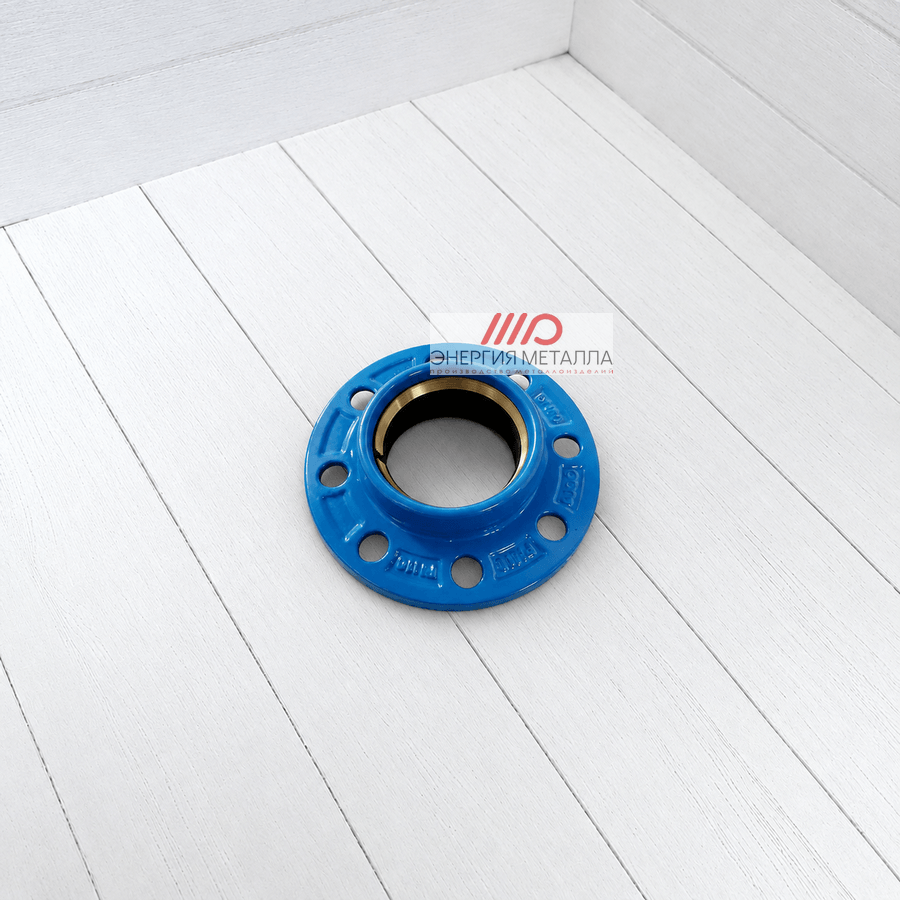

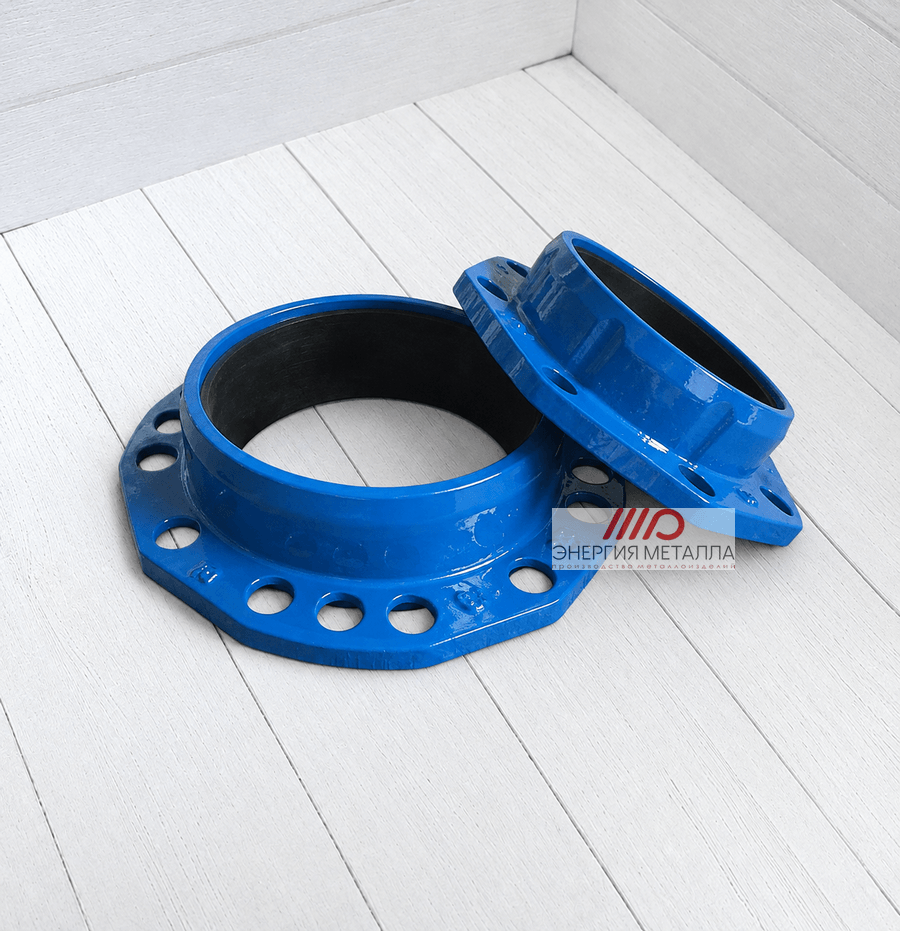

	Быстромонтируемый адаптер ПЭ/ПВХ	Стандартная серия	Быстромонтируемый адаптер для ПЭ/ПВХ труб	DN50-DN400	-	Чугун GGG-50	EPDM/NBR/SBR	Латунь (для ПЭ)	-	Эпоксидное	ПЭ/ПВХ трубы
	Быстромонтируемый адаптер ПЭ/ПВХ	Новая серия	Быстромонтируемый адаптер для ПЭ/ПВХ труб (новая серия)	DN50-DN400	-	Чугун GGG-50	EPDM/NBR/SBR	Латунь (для ПЭ)	-	Эпоксидное	ПЭ/ПВХ трубы
	Быстромонтируемый адаптер для чугуна	Без зубцов	Быстромонтируемый адаптер для труб из ВЧШГ	DN60-DN400	-	Чугун GGG-50	EPDM/NBR/SBR	-	-	Эпоксидное	Чугунные трубы
	Быстромонтируемый адаптер для чугуна	С зубцами	Быстромонтируемый адаптер для труб из ВЧШГ с фиксирующими зубцами	DN60-DN400	-	Чугун GGG-50	EPDM/NBR/SBR	-	-	Эпоксидное	Чугунные трубы с фиксацией
СЕДЛОВЫЕ ОТВОДЫ (ВРЕЗКИ) ЧУГУННЫЕ

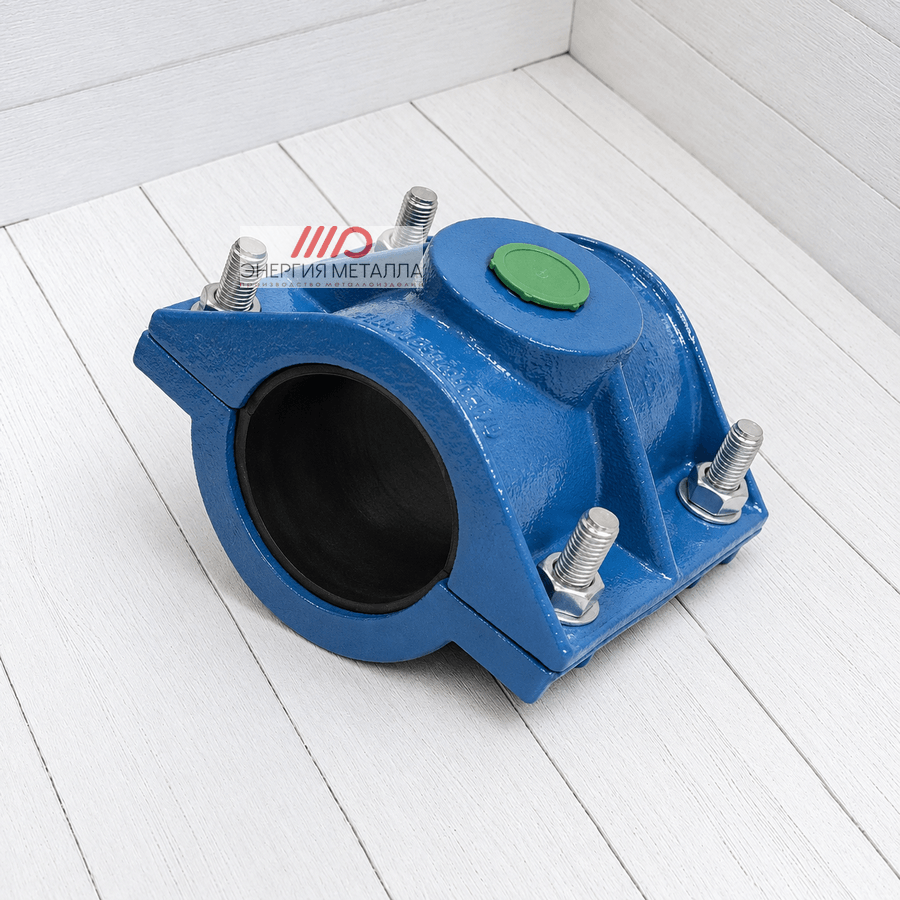

	Седловой отвод для ПВХ	Стандартный	Седловой отвод для поливинилхлоридных труб	OD50-OD315	-	Чугун GGG-50	EPDM/NBR/SBR	-	Нержавеющая сталь A2	Эпоксидное	Врезка в ПВХ трубы
	Седловой отвод для чугуна	Стандартный	Седловой отвод для труб из ВЧШГ	DN80-DN300	-	Чугун GGG-50	EPDM/NBR/SBR	-	Углеродистая сталь 6.8/8.8	Эпоксидное	Врезка в чугунные трубы

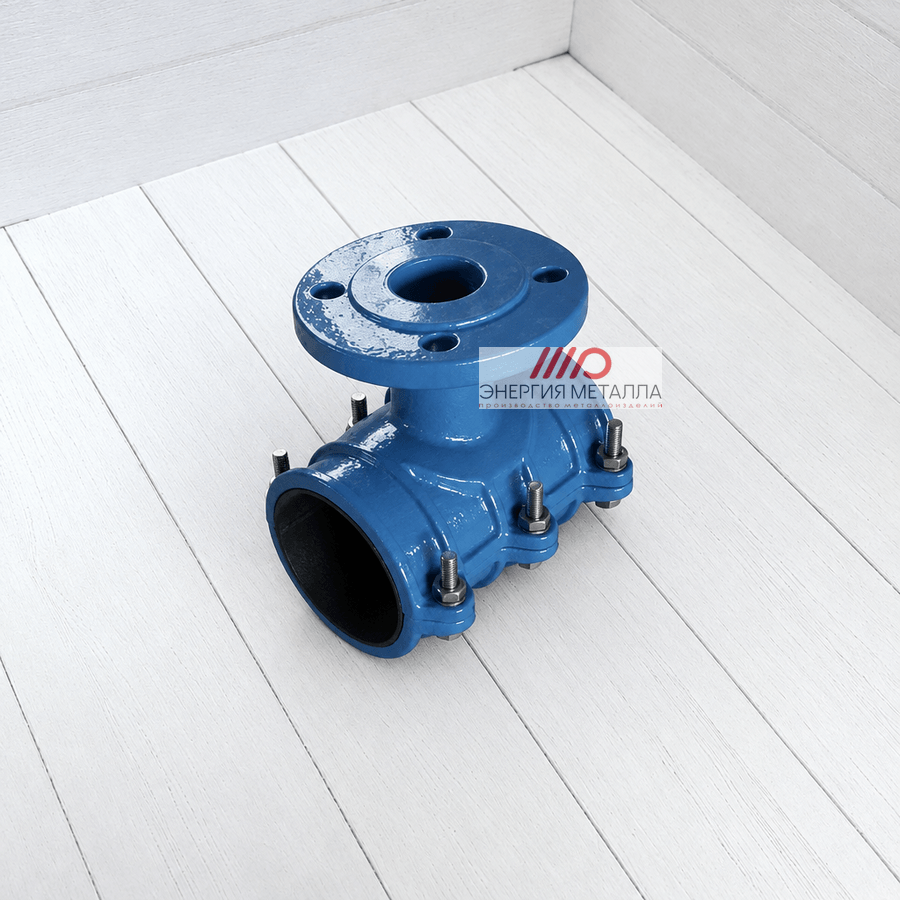

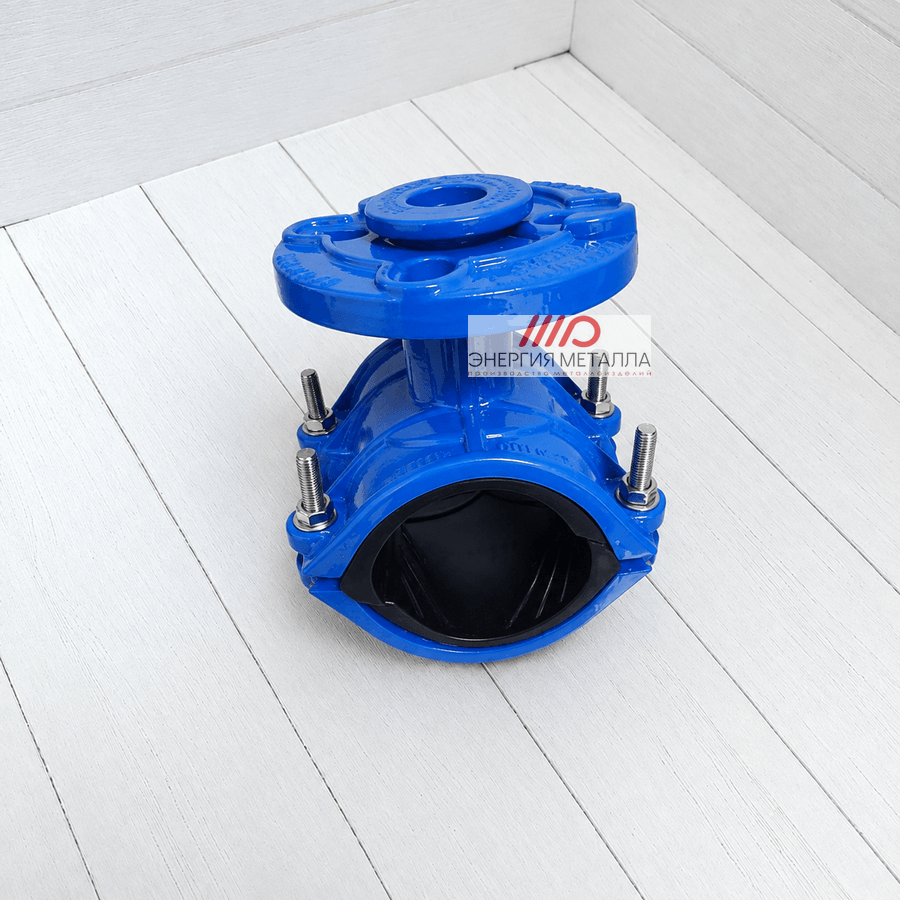

	Фланцевый седловой отвод	С фланцевым выходом	Фланцевый седловой отвод с патрубком	DN110-DN400	-	Чугун GGG-50	EPDM	-	Нержавеющая сталь A2-70	Эпоксидное	Врезка с фланцевым ответвлением
	Седловой отвод с фланцем	Для труб с фланцем	Седловой отвод для трубопровода с фланцевым ответвлением	DN60-DN225	PN10/16	Чугун GGG-50	EPDM EN681-1	-	Нержавеющая сталь A2	Эпоксидное	Врезка в фланцевые трубопроводы
СЕДЕЛКИ ЧУГУННЫЕ

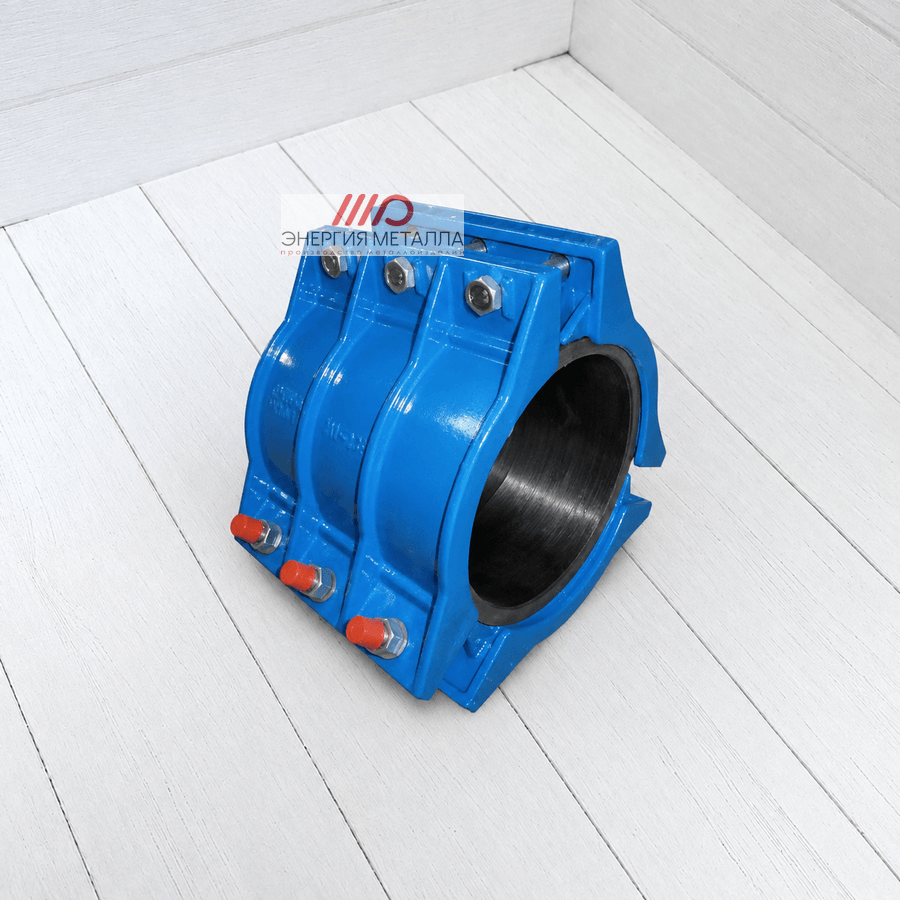

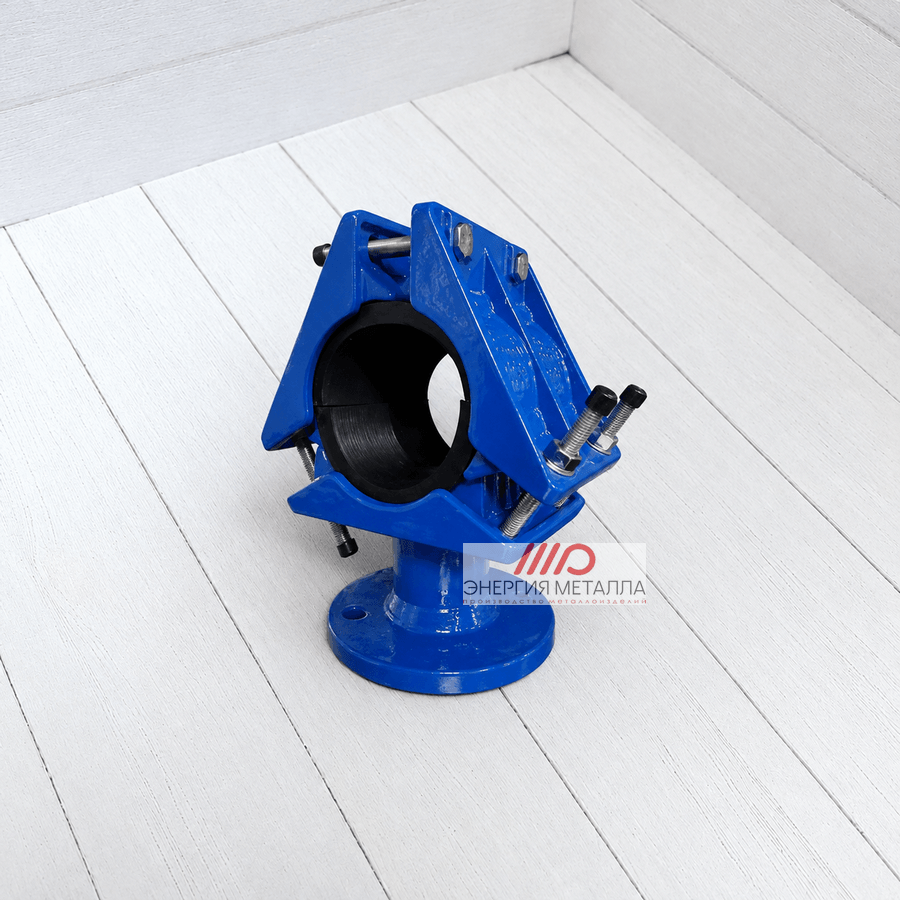

	Трехсекционный хомут	С фланцевым выходом	Трехсекционный ремонтный хомут с фланцевым патрубком	DN60-DN300	PN10/16	Чугун GGG-50	EPDM EN681-1	-	Нержавеющая сталь A2	Эпоксидное	Ремонт труб с ответвлением
	Трехсекционный хомут	Ремонтный	Трехсекционный ремонтный хомут	DN40-DN300	PN10/16	Чугун GGG-50	EPDM EN681-1	-	Нержавеющая сталь A2	Эпоксидное	Ремонт труб без ответвления

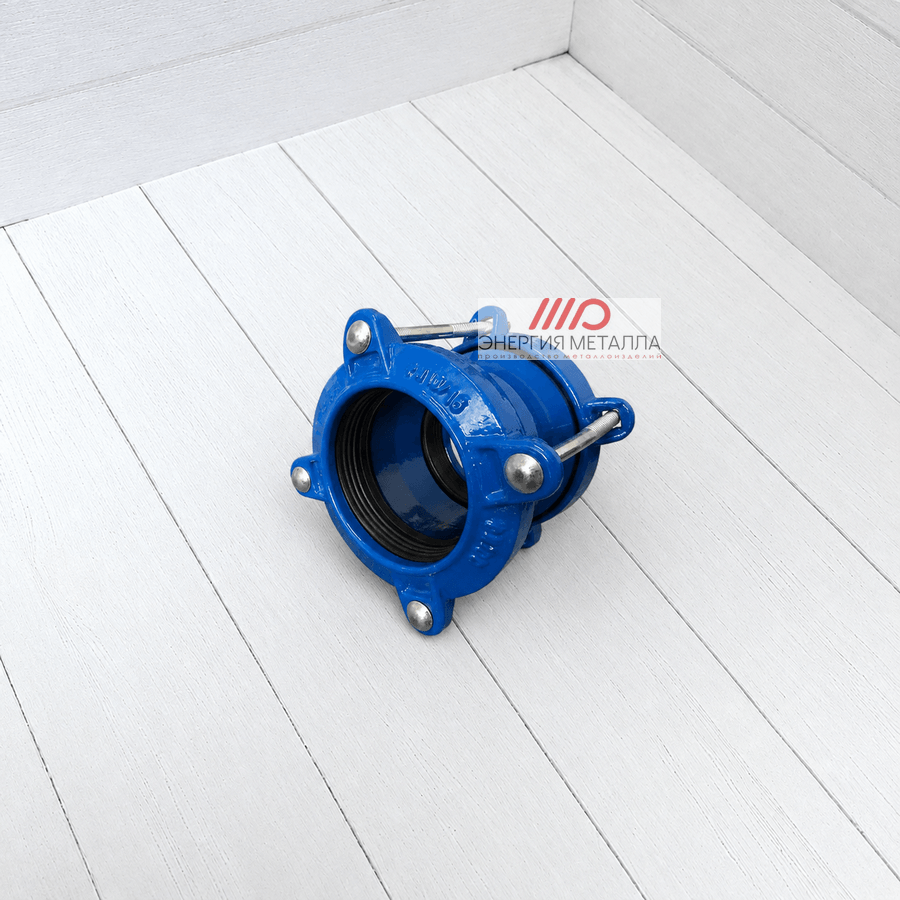

СОЕДИНЕНИЯ ЖИБО (ЖАБО) И ЗАГЛУШКИ

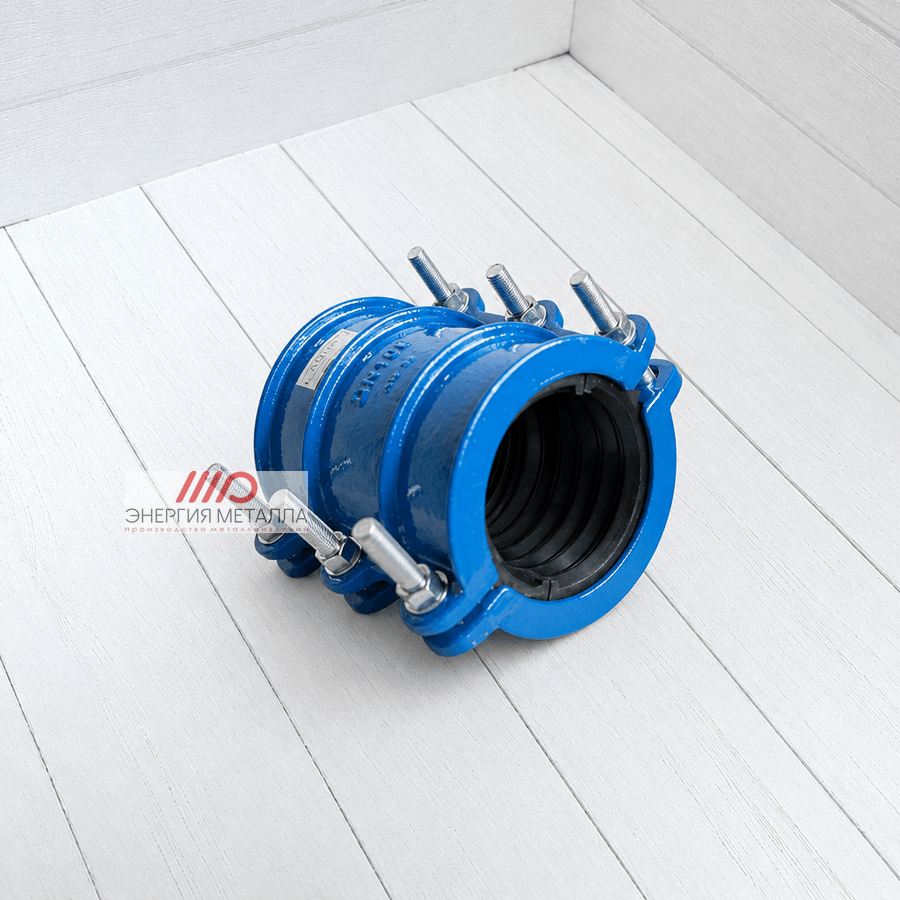

	Соединение Жибо для ПВХ	Стандартное	Ремонтно-монтажная муфта Жибо для ПВХ труб	OD50-OD500	-	Чугун GGG-50	EPDM/NBR/SBR	-	Углеродистая сталь	Эпоксидное	ПВХ трубы

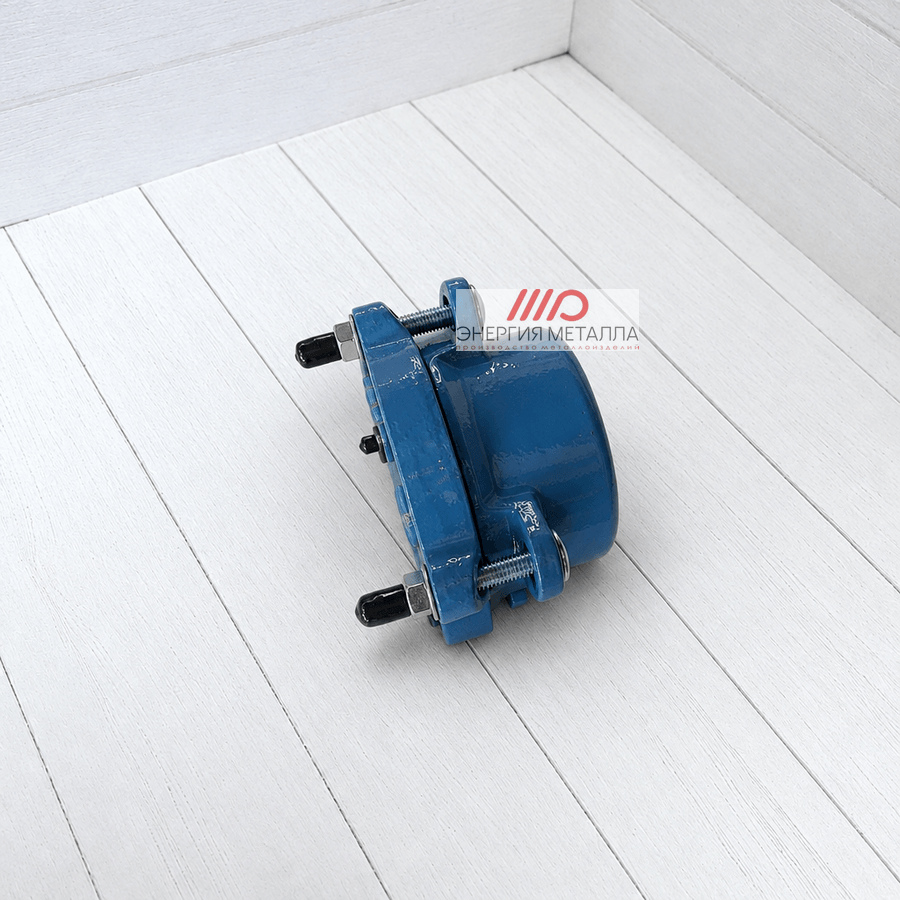

	Заглушка для ПВХ	Стандартная	Фланцевая заглушка для поливинилхлоридных труб	OD50-OD500	PN10/16	Чугун GGG-50	EPDM/NBR/SBR	-	Углеродистая сталь	Эпоксидное	Заглушка для ПВХ труб
	Соединение Жибо	Для раструбных труб	Ремонтно-монтажная муфта Жибо для раструбных труб	DN50-DN500	PN10/16	Чугун GGG-50	EPDM/NBR/SBR	-	Углеродистая сталь/SS304/SS316	Эпоксидное	Раструбные трубы

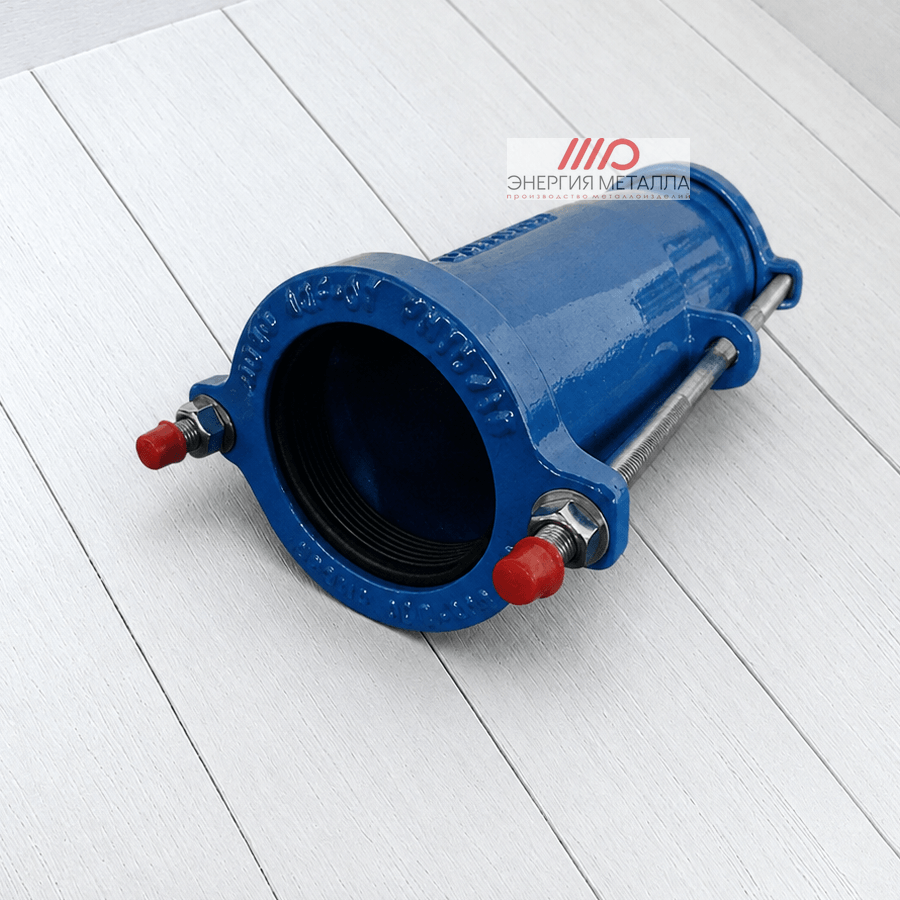

	Соединение Жибо	Длинный корпус	Ремонтно-монтажная муфта Жибо с удлиненным корпусом 300 мм	OD50-OD315	PN10/16	Чугун GGG-50	EPDM/NBR/SBR	-	Углеродистая сталь/SS304/SS316	Эпоксидное	ПВХ трубы (удлиненная версия)
СПЕЦИАЛЬНЫЕ АДАПТЕРЫ
	Универсальный фланцевый адаптер	Удлиненная гильза	Универсальный фланцевый адаптер с удлиненной гильзой	OD50-OD500	PN10/16	Чугун GGG-50	EPDM/NBR/SBR	-	Углеродистая сталь	Эпоксидное	Все типы труб
	Универсальная двойная муфта	Тип UU	Универсальная двухсторонняя соединительная муфта	OD80-OD300	-	Чугун GGG-50	EPDM/NBR/SBR	-	Углеродистая сталь/Нержавеющая сталь	Эпоксидное	Двустороннее соединение
	Патрубковое соединение	Стандартное	Соединение для гладких патрубков	DN50-DN600	PN10/16	Чугун GGG-50	EPDM/NBR/SBR	-	Оцинкованная сталь	Эпоксидное	Гладкие патрубки
	Ступенчатая муфта	Переходная	Переходная ступенчатая муфта	DN50-DN300	PN10/16	Углеродистая сталь/Чугун GGG-50	EPDM/NBR/SBR	-	Углеродистая сталь	Эпоксидное	Переход между диаметрами
	Разрезной хомут	С фиксацией	Разрезной ремонтный хомут для ПВХ/ПЭ труб	DN50-DN200	PN10/16	Чугун GGG-50	EPDM	Латунь	Нержавеющая сталь A2	Эпоксидное	ПВХ/ПЭ трубы
	Переходное соединение	Универсальное к ПЭ	Переходная муфта с универсального соединения на ПЭ трубу	OD63-OD315	-	Чугун GGG-50	EPDM	Латунь	Нержавеющая сталь A2	Эпоксидное	Переход на ПЭ трубы
	Заглушка широкого диапазона	Концевая	Концевая заглушка широкого диапазона применения	DN80-DN150	PN16	Чугун GGG-50	EPDM/NBR	-	Углеродистая сталь	Эпоксидное	Временная заглушка

Заказать муфту ПФРК

Принцип работы муфта ПФРК

Принцип работы муфта ПФРК заключается в обеспечении надежного и герметичного соединения двух компонентов или трубопроводных систем с различными размерами фланцев, номинальным давлением или материалами. Адаптер выступает в качестве переходного элемента, обеспечивающего совместимость и облегчающего прохождение жидкостей или газов при сохранении целостности конструкции.

Основные элементы принципа действия фланцевого чугунного адаптера включают:

Элементы работы	Описание
Фланцевое соединение	Фланцевый чугунный переходник оснащен фланцами на обоих концах, разработанными в соответствии с размерами и конфигурацией фланцев соединяемых компонентов. Фланцы обеспечивают плоскую и гладкую уплотнительную поверхность для прокладок и способствуют прочному механическому соединению с помощью болтов или шпилек.
Уплотнение	Для обеспечения герметичности соединения между торцами фланцев с обеих сторон адаптера устанавливается прокладка. Прокладка обычно изготавливается из таких материалов, как резина, безасбестовое волокно или металл с упругими свойствами. При затягивании фланцевых болтов или шпилек прокладка сжимается, создавая уплотнение, которое предотвращает утечку жидкостей или газов.
Передача нагрузки	Фланцевый чугунный переходник не только выполняет уплотнительную функцию, но и обеспечивает передачу механических нагрузок между соединяемыми компонентами. Болты или шпильки, скрепляющие фланцы, создают зажимное усилие, которое способствует сохранению контакта между торцами фланцев и обеспечивает целостность соединения в условиях эксплуатации.
Совместимость материалов	Выбор материала чугуна для адаптера имеет решающее значение для совместимости с соединительными компонентами и транспортируемой средой. Чугун часто выбирают за его прочность, долговечность и устойчивость к коррозии или эрозии в различных промышленных применениях.
Гибкость соединения	Фланцевые чугунные переходники обеспечивают гибкость при соединении различных трубопроводных систем или компонентов с разными техническими характеристиками. Они могут обеспечивать переходы между трубами различных размеров, номинального давления или материалов, что позволяет беспрепятственно интегрировать различные системы на промышленном предприятии.

Заказать муфту ПФРК

Типы фланцевых муфт

Существует несколько типов фланцевых чугунных переходников, каждый из которых предназначен для решения конкретных задач и удовлетворения определенных требований:

Тип муфты	Описание	Фото
Резьбовой фланцевый переходник	Этот тип адаптеров имеет резьбовые соединения на обоих концах, что позволяет легко устанавливать и подключать их к трубам или оборудованию с совместимыми резьбовыми фитингами. Фланец на одном конце обеспечивает переход к фланцевой системе.
Переходник с фланца на фланец	Этот переходник предназначен для соединения двух фланцевых компонентов с разными размерами фланцев или номинальным давлением. Как правило, он имеет больший фланец на одном конце и меньший фланец на другом конце, обеспечивая плавный переход между двумя различными системами.
Ступенчатый/понижающий адаптер	Повышающие и понижающие переходники используются в тех случаях, когда необходимо соединить трубы или оборудование разного диаметра. Такие переходники имеют один конец с фланцем большего диаметра, а другой - с фланцем меньшего диаметра, что облегчает переход между двумя типоразмерами.
Конический фланцевый переходник	Конический фланцевый переходник предназначен для плавного перехода между двумя трубами разных размеров или системами. Он имеет коническую форму, обеспечивающую плавный поток жидкостей и минимизирующую турбулентность или падение давления в точке соединения.
Фланцевый переходник по индивидуальному заказу	В некоторых случаях чугунные фланцевые переходники разрабатываются и изготавливаются по индивидуальному заказу в соответствии с конкретными требованиями. Такие переходники могут иметь уникальные размеры, конфигурацию прокладок или особые характеристики, позволяющие использовать их для нестандартных соединений труб или специальных применений.

Заказать муфту ПФРК

Муфта чугунная фланцевая: Преимущества

Фланцевые чугунные переходники обладают рядом преимуществ в различных инженерных и промышленных областях:

Преимущество	Описание
Долговечность и прочность	Чугун известен своей исключительной прочностью и долговечностью. Фланцевые чугунные адаптеры способны выдерживать высокое рабочее давление и температуру, что делает их пригодными для использования в сложных условиях. Они обладают превосходной прочностью на растяжение и сжатие, обеспечивая надежную работу и устойчивость к механическим воздействиям.
Коррозионная стойкость	Чугунные адаптеры обычно покрываются или обрабатываются коррозионно-стойкими материалами, такими как эпоксидная смола или цинк, для защиты от ржавчины и других видов коррозии. Это позволяет использовать их в условиях повышенной влажности, сырости или воздействия химических веществ.
Тепловая стабильность	Чугун обладает отличной теплопроводностью и сохраняет свою форму даже при резких перепадах температур. Фланцевые чугунные адаптеры выдерживают температурные циклы и сохраняют стабильность размеров, обеспечивая стабильную работу в течение длительного времени.
Герметичность	Фланцевые переходники обычно оснащаются прокладками или кольцевыми уплотнениями. Конструкция фланца обеспечивает эффективную уплотнительную поверхность, предотвращая утечки и обеспечивая плотное и надежное соединение адаптера с сопрягаемым компонентом. Это очень важно в тех случаях, когда требуется точное управление потоком жидкости или газа, например, в трубопроводах или промышленном оборудовании.
Простота установки и обслуживания	Фланцевые чугунные адаптеры предназначены для простого монтажа, обеспечивая быстрое и эффективное соединение различных компонентов или систем. Фланцевые концы обеспечивают точное выравнивание при сборке, что упрощает весь процесс монтажа. Кроме того, их доступная конструкция облегчает периодическое обслуживание или ремонт, сокращая время простоя и сопутствующие расходы.
Совместимость	Фланцевые чугунные переходники выпускаются в широком диапазоне размеров, форм и стандартов фланцев (например, ANSI, DIN). Это обеспечивает совместимость с различными трубопроводными системами, клапанами, насосами и другим оборудованием, что гарантирует беспрепятственную интеграцию в существующую инфраструктуру или проекты.
Экономичность	Чугун является относительно недорогим материалом по сравнению с другими инженерными сплавами, при этом он обладает сопоставимой прочностью и эксплуатационными характеристиками. Фланцевые чугунные переходники являются экономически эффективным решением для соединения и адаптации различных компонентов или систем, что позволяет снизить общие затраты на проект.
Длительный срок службы	Прочность чугуна, а также правильное техническое обслуживание обеспечивают длительный срок службы фланцевых чугунных переходников. Их устойчивость к износу, ударам и химическому разрушению способствует повышению надежности и снижению потребности в замене.

Заказать муфту ПФРК

Муфты ПФРК: недостатки

Несмотря на то, что фланцевые чугунные адаптеры обладают многочисленными преимуществами, они имеют и некоторые потенциальные недостатки, которые следует учитывать при проектировании:

Недостаток	Описание
Вес	Чугун - плотный материал, поэтому фланцевые чугунные переходники имеют относительно большой вес по сравнению с другими материалами, такими как пластик или алюминий. Это может привести к увеличению общей массы системы или компонента, в котором используются переходники, что может вызывать беспокойство в тех случаях, когда снижение массы является критическим, например, в аэрокосмической или автомобильной промышленности.
Ограниченная гибкость	Фланцевые чугунные переходники имеют заданные размеры и форму. Несмотря на то, что они имеют различные размеры, их возможности могут быть не столь широки, как у таких материалов, как пластмасса или резина. Такая ограниченная гибкость конструкции может ограничить их пригодность для некоторых нестандартных применений или в тех случаях, когда требуются особые размеры.
Хрупкость	Чугун по своей природе более хрупок, чем такие материалы, как сталь или алюминий. Несмотря на отличную прочность на сжатие, он может быть подвержен растрескиванию или разрушению при высоких ударных нагрузках или резких перепадах температуры. При монтаже и эксплуатации необходимо соблюдать осторожность, чтобы свести к минимуму риск механического разрушения.
Окисление и коррозия	Несмотря на то что чугунные адаптеры могут быть покрыты или обработаны для повышения их коррозионной стойкости, они все же более подвержены окислению и ржавчине по сравнению с такими материалами, как нержавеющая сталь или некоторые пластмассы. В условиях повышенной влажности или воздействия агрессивных веществ для предотвращения разрушения может потребоваться надлежащее техническое обслуживание, например, регулярный осмотр покрытия и нанесение защитных покрытий.
Ограниченные температурные возможности	Хотя чугунные адаптеры обладают хорошей термической стабильностью, они все же имеют ограничения по температурной стойкости. Чугун начинает терять свою прочность при относительно высоких температурах, а длительное воздействие экстремального тепла может привести к деформации или разрушению конструкции. В областях применения, связанных с экстремально высокими температурами, может потребоваться использование альтернативных материалов, например легированных сталей или керамики.
Сложности механической обработки	Из-за своей твердости и хрупкости чугун может создавать трудности при механической обработке. Он может вызывать быстрый износ инструмента и приводить к снижению скорости обработки. Для получения точных размеров и гладких поверхностей необходимы правильные технологии обработки и инструменты, предназначенные для чугуна.
Воздействие на окружающую среду	Производство чугуна связано с энергоемкими процессами, включая добычу сырья и высокотемпературную плавку. Это может привести к увеличению углеродного следа по сравнению с альтернативными материалами, требующими меньших затрат энергии. Организации, заботящиеся об окружающей среде, могут учитывать ее влияние при выборе материалов для своих применений.

Заказать муфту ПФРК

ГОСТ муфты фланцевые

В России действуют следующие ГОСТ для фланцевая муфта ПФРК и их комплектующих:

Чугунные муфты фланцевые производятся по ГОСТ 8966-75, ГОСТ 8954-75 и ГОСТ 8957-75.
Муфты по ГОСТ 8954-75 изготавливаются из ковкого чугуна. Диаметр муфт по ГОСТ 8954-75 варьируется от Ду 8мм до Ду 100мм.
Муфты по ГОСТ 8966-75 могут быть изготовлены из стали с оцинкованным покрытием, без покрытия или из ковкого чугуна. Диаметр муфт по ГОСТ 8966-75 варьируется от Ду 8мм до Ду 150мм.
ГОСТ 20761-96 и ГОСТ 20761-80 устанавливают параметры, конструкцию и размеры фланцевых муфт из стали и чугуна общемашиностроительного применения.
Муфты фланцевые изготавливаются из стали марки 40 по ГОСТ 1050-74 или марки 35Л по ГОСТ 977-75 и чугуна марки СЧ 20 по ГОСТ 1412—85.

Заказать муфту ПФРК

Причины износа и способы их избежания

Причина износа	Описание	Способ продления срока службы
Абразивный износ	Этот тип износа возникает при контакте поверхности фланцевого чугунного адаптера с абразивными частицами или поверхностями. Это может происходить в результате движения жидкостей, содержащих твердые частицы, или абразивных загрязнений в окружающей среде.	Можно выбрать чугунный материал с более высокой твердостью или износостойкостью. Кроме того, нанесение защитных покрытий, например полимерных или керамических, может помочь создать барьер между адаптером и абразивными частицами.
Эрозионный износ	Эрозионный износ характеризуется удалением материала с поверхности фланцевого чугунного адаптера в результате воздействия высокоскоростных жидкостей или газов, содержащих твердые или жидкие частицы.	Для уменьшения эрозионного износа конструкция адаптера должна минимизировать турбулентность и ударные силы, действующие на поверхность. Эффективными стратегиями могут быть плавные профили потока, направление потока для минимизации столкновения или использование жертвенных материалов для поглощения энергии ударяющихся частиц.
Коррозионный износ	Коррозионная среда может вызвать локальную коррозию на поверхности фланцевого чугунного адаптера, что приводит к износу. Это особенно актуально для применений, в которых жидкости или газы содержат агрессивные химические вещества.	Правильный выбор материала, например, использование коррозионностойких покрытий или легирующих элементов, может помочь уменьшить коррозионный износ. Кроме того, применение эффективных мер по предотвращению коррозии, таких как катодная защита или химические ингибиторы, может снизить вероятность износа.
Усталостный износ	Фланцевые чугунные переходники, подвергающиеся циклическим нагрузкам, таким как вибрация или переменные напряжения, могут испытывать усталостный износ. Со временем это может привести к образованию трещин или разрушению материала.	Важно проанализировать и понять предполагаемые условия нагружения на этапе проектирования. Внесение изменений в конструкцию, таких как радиусы галтелей, методы снятия напряжений или оптимизация геометрии детали, может увеличить усталостную долговечность адаптера.
Клеевой износ	Адгезионный износ возникает при контакте двух скользящих поверхностей фланцевого чугунного адаптера, при котором происходит микросварка, а затем перенос материала или разрыв.	Необходимо обеспечить достаточную смазку. Выбор смазочных материалов с соответствующей вязкостью и присадками позволяет минимизировать контакт поверхностей и трение между сопрягаемыми компонентами, что уменьшает адгезионный износ.
Фреттинг-износ	Фреттинг-износ - это результат микроповреждения поверхности между двумя соприкасающимися поверхностями, вызванный вибрацией. Это может происходить во фланцевых чугунных адаптерах из-за вибраций или движений между адаптером и сопрягаемым компонентом.	Использование соответствующих покрытий или смазки может помочь уменьшить фреттинг-износ. Кроме того, оптимизация конструкции с целью минимизации относительных перемещений или применение мер по гашению вибраций может уменьшить фреттинг-износ.
Неправильная центровка или сборка	Нарушение центровки при установке или сборке фланцевых чугунных адаптеров может привести к износу из-за повышенных напряжений и неравномерного распределения нагрузки.	Необходимо соблюдать правильную центровку и точную сборку. Это включает в себя обеспечение надлежащего контакта сопрягаемых поверхностей, правильное приложение крутящего момента и соблюдение рекомендованных процедур сборки.

Как правильно использовать пластинчатые муфты для соединения валов?

Порядок использования	Описание
Выбор переходника	Прежде всего, необходимо выбрать правильный фланцевый чугунный переходник, соответствующий техническим характеристикам и размерам соединяемых компонентов. При этом следует учитывать такие факторы, как размер трубы, номинальное давление и совместимость материалов.
Проверка	Перед установкой внимательно осмотрите фланцевый чугунный переходник на предмет визуальных дефектов и повреждений. Проверьте, нет ли трещин, коррозии или неровностей, которые могут повлиять на его работу. Убедитесь, что прокладка и болты, прилагаемые к адаптеру, также находятся в хорошем состоянии.
Подготовка поверхности	Подготовьте поверхности фланцев примыкающих компонентов, удалив грязь, ржавчину и загрязнения. Для этого используйте проволочную щетку или абразивный материал для тщательной очистки поверхностей. Убедитесь, что поверхности фланцев плоские, гладкие и не содержат мусора.
Установка прокладки	Установите соответствующую прокладку (обычно из таких материалов, как резина, тефлон или графит) на одну из поверхностей фланца. Прокладка служит в качестве уплотнительного элемента между торцами фланца, предотвращая утечку. Убедитесь, что прокладка правильно совмещена с отверстиями под болты.
Выравнивание и сборка	Тщательно выровняйте фланцевый чугунный адаптер с прилегающими компонентами, следя за тем, чтобы отверстия под болты совпадали. Вставьте болты в отверстия и затяните их вручную в крестообразном порядке. При сборке убедитесь, что адаптер отцентрирован и правильно выровнен.
Затяжка болтов	Используя калиброванный динамометрический ключ, систематически затягивайте болты постепенно и равномерно. Соблюдайте рекомендованные производителем характеристики момента затяжки для конкретного адаптера и используемого материала прокладки. Чрезмерная или недостаточная затяжка болтов может привести к утечке или повреждению адаптера.
Проверка после установки	После затяжки болтов визуально осмотрите соединение, чтобы убедиться, что адаптер надежно установлен на место и правильно выровнен. Проверьте, нет ли зазоров, перекосов или признаков утечки.
Периодическое обслуживание	Регулярно осматривайте фланцевый чугунный адаптер на наличие признаков износа, коррозии или повреждений. При необходимости замените прокладку и подтяните болты, чтобы обеспечить надежность и герметичность соединения.

Заказать муфту ПФРК

Факторы, определяющие сроки замены фланцевых адаптеров

Эти факторы в первую очередь связаны с целостностью и функциональностью адаптера:

Фактор	Описание
Утечка	Утечка является одним из важнейших факторов, определяющих необходимость замены. Если адаптер имеет значительную утечку или не способен эффективно герметизировать соединение между двумя компонентами, может потребоваться его замена. Утечка может происходить по различным причинам, например, из-за износа прокладок, повреждения уплотнительных поверхностей или трещин, вызванных коррозией.
Коррозия	Коррозия является распространенной проблемой в промышленных условиях, особенно при контакте адаптеров с агрессивными средами, химическими веществами или высокой влажностью. Если адаптер имеет признаки сильной коррозии, включая точечную коррозию, образование окалины или потерю толщины материала, это может привести к нарушению его структурной целостности и потребовать замены.
Механические повреждения	Механические повреждения, такие как трещины, изломы или деформация, могут возникнуть в результате чрезмерных нагрузок, ударов или неправильного обращения. Если адаптер получил такие повреждения, это может привести к снижению производительности, нарушению функциональности или отказу в условиях эксплуатации. В таких случаях необходима замена.
Износ	Со временем адаптер может износиться из-за трения, вибрации или эксплуатационных нагрузок. Такой износ может привести к эрозии, образованию канавок или потере материала, что негативно сказывается на работе адаптера. Если износ превышает допустимые пределы, замена адаптера становится необходимой для поддержания эффективности и надежности системы.
Совместимость и устаревшие конструкции	Развитие технических стандартов и технологий может привести к тому, что старые чугунные адаптеры окажутся устаревшими или несовместимыми с новыми требованиями к системе. Если существующий адаптер не соответствует обновленным спецификациям, его следует заменить, чтобы обеспечить совместимость, соответствие и оптимальную производительность системы.
История технического обслуживания	Регулярные записи о техническом обслуживании и осмотрах играют важную роль в оценке состояния и срока службы фланцевого чугунного адаптера. Если адаптер неоднократно подвергался ремонту или в его работе наблюдались повторяющиеся проблемы, это может быть признаком того, что замена более экономична и практична, чем дальнейший ремонт.
Модернизация системы	Модернизация или модификация окружающей системы может потребовать замены чугунного адаптера. Например, при изменении диаметра трубы или номинального давления существующий переходник может оказаться непригодным и потребовать замены на соответствующий по размеру или номиналу.
Жизненный цикл	Наконец, очень важно учитывать предполагаемый срок службы адаптера. Чугунные адаптеры, как и любые другие компоненты, имеют ограниченный срок службы. Если срок службы адаптера истек или превысил ожидаемый, то его замена во избежание непредвиденных отказов и связанных с ними простоев является разумным решением.

Заказать муфту ПФРК

Расчет фланцевой муфты

Расчет фланцевой муфты предполагает определение соответствующих размеров и технических характеристик в зависимости от предполагаемого применения и требований к нагрузке:

Фактор	Описание
Определение требований к конструкции	Определение конкретных параметров конструкции, такие как размер трубы, номинальное давление, температурный диапазон и характеристики материала.
Анализ условий нагрузки	Изучаются условия эксплуатации, включая давление, температуру, расход жидкости и любые внешние нагрузки или силы, действующие на адаптер. Эти факторы помогут определить механические напряжения и нагрузки, которые будет испытывать адаптер.
Анализ напряжений	Используя инженерные принципы и инструменты, проводится анализ напряжений для оценки поведения адаптера при различных условиях нагружения. Этот анализ включает проверку потенциальных режимов разрушения, таких как изгиб, растяжение, сжатие или сдвиг.
Выбор материала	Выбирается подходящий материал, исходя из механических свойств, необходимых для противостояния предполагаемым нагрузкам и условиям эксплуатации. Необходимо учитывать такие факторы, как предел прочности, предел текучести, твердость, усталостная прочность и коррозионная стойкость.
Определение размеров фланца	Рассчитываются размеры фланца, включая внешний и внутренний диаметры, диаметр отверстия под болт и диаметр окружности болта. Эти размеры должны соответствовать действующим стандартам, которые содержат рекомендации по размерам фланцев для различных номинальных давлений.
Проверка герметичности прокладок	Подтверждаем, что геометрия и размеры фланца подходят для установки прокладок соответствующего типа и размера. Это обеспечивает эффективное уплотнение между адаптером и сопрягаемыми фланцами.
Анализ конструкции болтового соединения	Рассчет необходимого размера болтов, их количество и расстояние между болтами для обеспечения достаточного усилия зажима и целостности соединения. При этом учитываются такие факторы, как материал болта, длина зацепления резьбы и предварительный натяг болта.
Проверка конструкции	Проведение физических испытаний для проверки конструкции и получение подтверждения в том, что фланцевый чугунный адаптер соответствует требуемым эксплуатационным характеристикам.
Рассчет допустимого напряжения	Определение допустимого напряжения для материала чугуна на основе соответствующих норм и стандартов. Это значение напряжения должно быть ниже предела текучести материала, чтобы обеспечить надежную работу и избежать разрушения.

Изготовление муфт ПФРК

Муфты ПФРК изготавливаются из чугуна и покрываются защитной эпоксидно-порошковой краской.

Чугунное фланцевое соединение - это тип фланцевого соединения, которое полностью изготовлено из чугуна. Чугун - это прочный, долговечный и экономичный материал, который часто используется в механических деталях, где важны прочность и долговечность.

Фланцы чугунного фланцевого соединения обычно изготавливаются путем заливки расплавленного чугуна в форму. Форма предназначена для получения фланца правильной формы и размера, а также с необходимыми отверстиями для болтов и другими особенностями.

Болты, используемые для соединения двух фланцев, обычно также изготавливаются из чугуна, хотя в некоторых случаях могут использоваться и другие материалы, например, сталь.
Чугунные болты обычно дешевле стальных, но они также более хрупкие и могут быть более склонны к разрушению или растрескиванию при больших нагрузках или ударах.

Помимо фланцев и болтов, чугунное фланцевое соединение может включать прокладку из резины или других материалов. Прокладка помещается между двумя фланцами перед их соединением болтами, что помогает создать герметичное уплотнение и предотвратить утечку.

Как разместить заказ на муфту ПФРК?

Перед тем как сделать заказ ознакомьтесь с отзывами о нашей компании.

Затем выберите удобный вариант заказа:

Нажмите на один из значков или отправьте сообщение на +7 995-85-02-096
Напишите на info@metallux-k.ru или в форму обратной связи.
Позвоните нам - +7-995-85-13-277

Напоминаем, что при размещении заказа у нас вы получаете:

бесплатную доставку продукции до транспортной компании;
специальные условия при заказе оптовых партий продукции.
