Плазменная резка металла
Многие детали, которые вы покупаете, вырезаются плазмой на столах с ЧПУ, эти резы могут быть почти такими же точными, как лазерные и гидроабразивные резаки, но за меньшую стоимость.
Плазменная резка металла — современная технология термической обработки, использующая высокотемпературную струю плазмы для точного раскроя металлических заготовок. Метод обеспечивает скорость резки до 10 раз выше газопламенной, точность ±0,3 мм и качество кромок без дополнительной обработки. Технология решает ключевые задачи машиностроения и автосервисов: сокращение времени изготовления деталей, устранение брака и снижение себестоимости производства.
Решаем проблемы производства точной резкой
Плазменная резка устраняет главные проблемы металлообработки: долгие сроки изготовления, некачественные кромки и высокий процент брака. Технология позволяет получать детали точно в размер без дополнительной механической обработки.
Для машиностроительных предприятий:
- Устраняем простои производства — изготовление запчастей для станков за 1-2 дня вместо недель
- Гарантируем точность — допуск ±0,3 мм исключает переделки и брак
- Экономим бюджет — детали готовы к сборке без токарной доработки
- Обеспечиваем качество — кромки без окалины подходят для прямой сварки
Для автосервисов и мастерских:
- Экспресс-изготовление — нестандартные автодетали за 2-4 часа
- Любые размеры — от мелких кронштейнов до крупных панелей
- Доступные цены — в 3-5 раз дешевле покупки оригинальных запчастей
- Высокая точность — детали точно встают на место без подгонки
Технические возможности и характеристики
Современные станки плазменной резки с ЧПУ работают с широким диапазоном материалов и толщин. Промышленное оборудование обеспечивает стабильное качество и высокую производительность для серийного производства.
| Материал | Толщина резки, мм | Скорость, мм/мин | Точность, мм | Применение |
|---|---|---|---|---|
| Углеродистая сталь | 1-60 | 500-3300 | ±0,3 | Детали машин, корпуса, кронштейны |
| Нержавеющая сталь | 1-50 | 350-2800 | ±0,3 | Пищевое оборудование, медтехника |
| Алюминий и сплавы | 1-120 | 400-2500 | ±0,3 | Автодетали, корпуса приборов |
| Медь, латунь | 1-85 | 300-2000 | ±0,3 | Электротехника, теплообменники |
| Чугун | 5-90 | 200-1800 | ±0,5 | Запчасти для станков, литейное дело |
Как работает плазменная резка металла
Плазменная резка использует четвертое состояние материи — плазму, которая образуется при нагреве газа до температуры 20-30 тысяч градусов. Электрическая дуга между электродом и заготовкой превращает обычный воздух в электропроводящую плазменную струю.
Процесс резки происходит в четыре этапа:
- Возбуждение дуги — между электродом и металлом образуется электрическая дуга мощностью 5000-50000 ампер на квадратный дюйм
- Ионизация газа — сжатый воздух или специальный газ под давлением превращается в электропроводящую плазму температурой до 25000°C
- Расплавление металла — плазменная струя со скоростью до 1500 м/с локально расплавляет металл в узкой зоне реза
- Удаление расплава — мощный поток газа выдувает расплавленные частицы, образуя чистый рез без окалины
Ключевое преимущество: локальный нагрев исключает тепловую деформацию всей детали, что критично для точных машиностроительных изделий.
Виды плазменной резки для разных задач

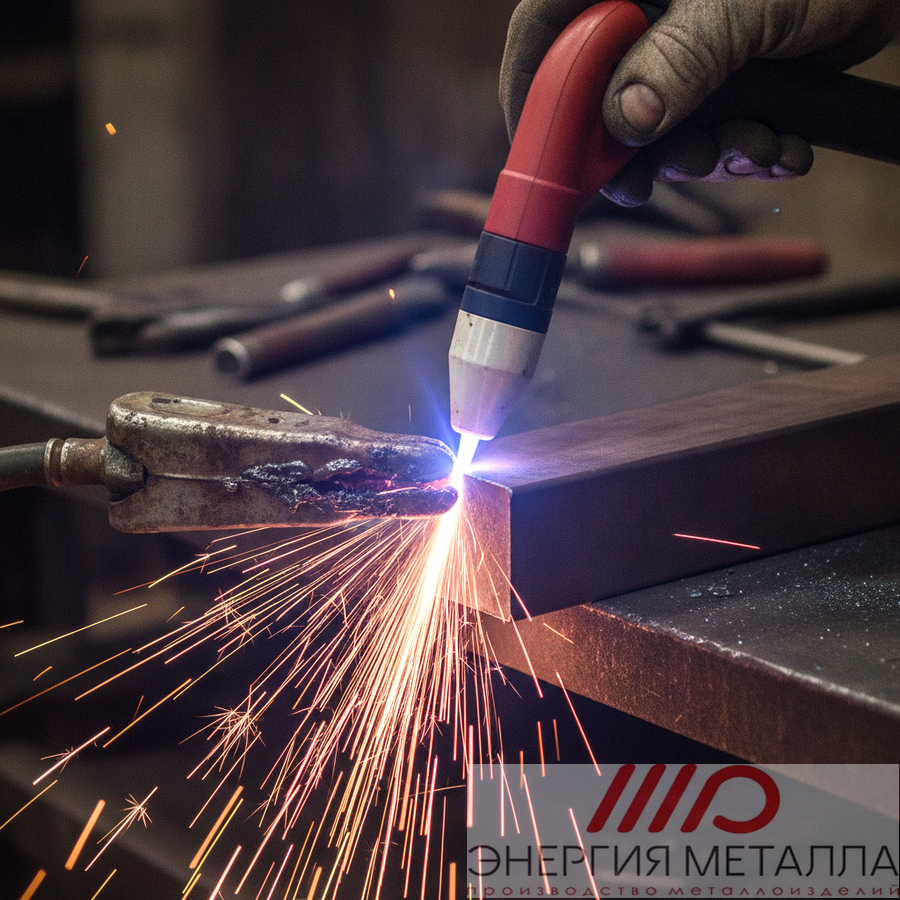

Воздушно-плазменная резка
Применение: Универсальный метод для 80% задач металлообработки
Использует сжатый воздух как плазмообразующий газ. Оптимальна для резки черных и цветных металлов толщиной до 50 мм. Обеспечивает лучшее соотношение скорости, качества и экономичности.
Идеально для автосервисов — не требует специальных газов, работает от компрессора.
Прецизионная плазменная резка
Применение: Высокоточные детали для машиностроения
Технология высокой плотности тока (40-50 тысяч ампер на квадратный дюйм) с использованием специальных газов. Обеспечивает точность ±0,1 мм и качество кромок класса "под сварку".
Для машиностроения — детали не требуют механической доработки.

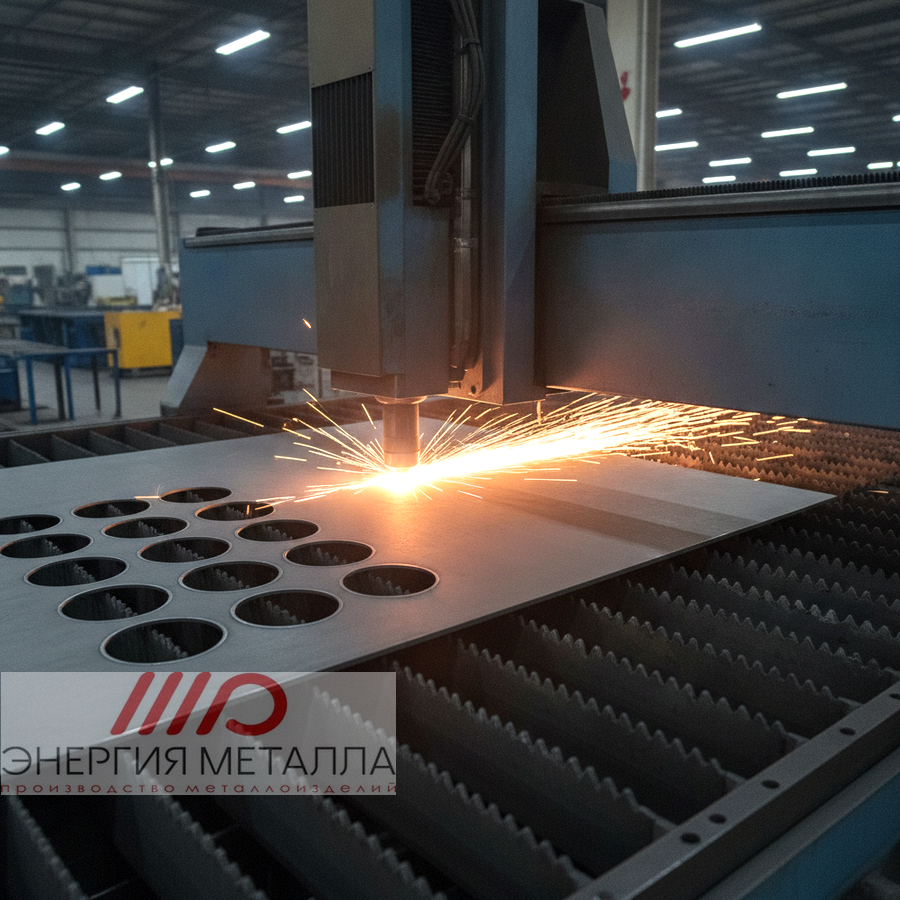

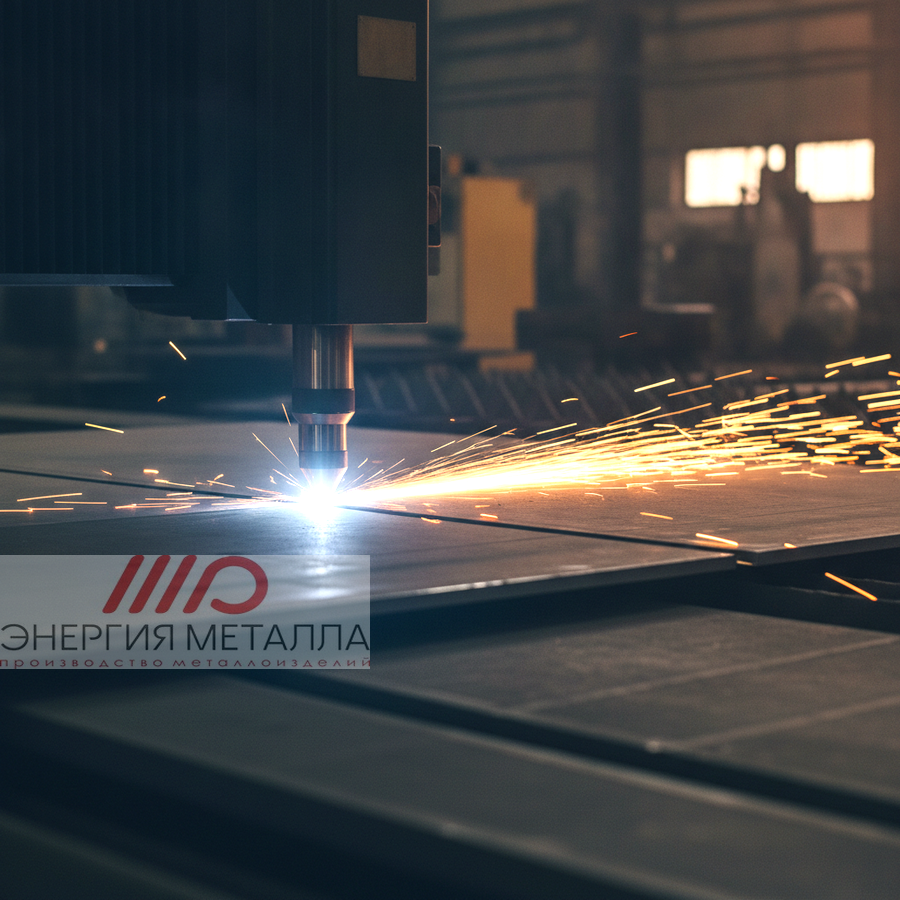

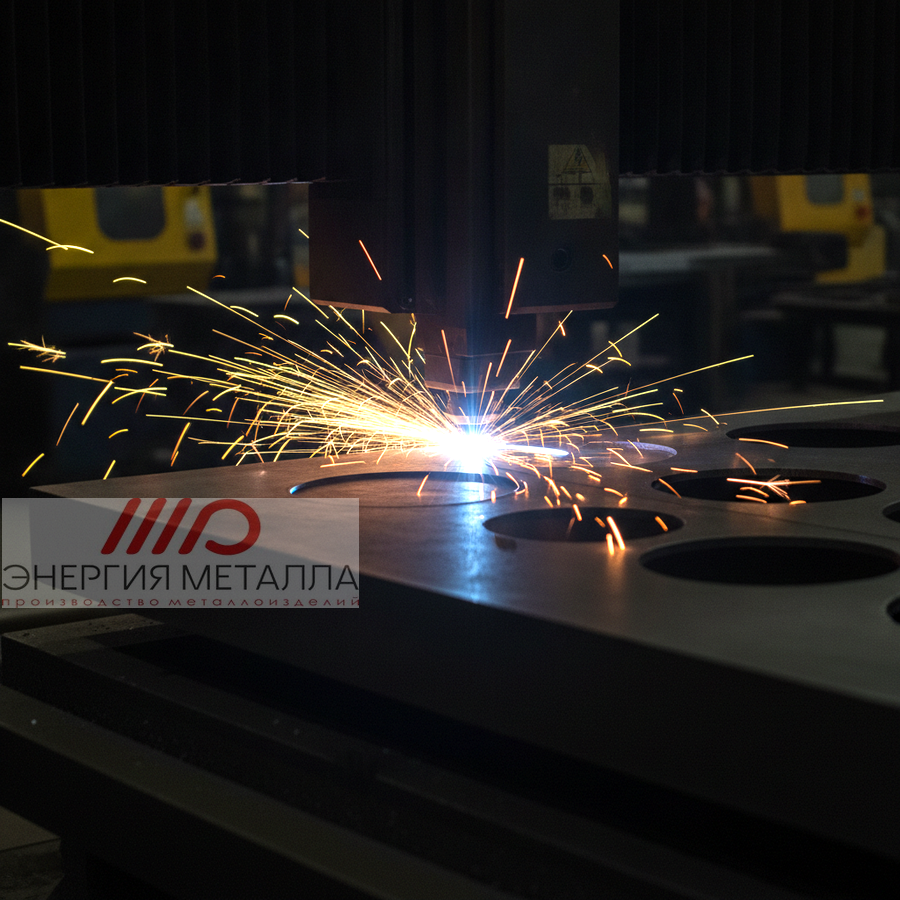

Плазменная резка с ЧПУ
Применение: Серийное производство и сложные контуры
Автоматизированная резка по программе для высокой производительности и повторяемости. Станки обрабатывают металл до 100 мм со скоростью до 7 м/мин при точности ±0,25 мм.
Для крупных заказов — одновременная резка нескольких деталей.
Настройка режимов резки для качественного результата
Правильная настройка режимов — залог качественного реза и долговечности оборудования. Неправильные параметры приводят к образованию окалины, неровным кромкам и повышенному расходу расходных материалов.
Основные правила настройки:
- Оптимальный ток — до 95% от номинала сопла
- Правильная скорость — искры видны с обратной стороны
- Стабильное давление — согласно карте резки
- Точный зазор — 3-8 мм от сопла до металла
Режимы резки углеродистой стали (практическая таблица)
| Толщина, мм | Ток резки, А | Скорость, мм/мин | Давление газа, бар | Ширина реза, мм | Время резки 1м, сек |
|---|---|---|---|---|---|
| 3 | 45 | 2500 | 4,5 | 1,2 | 24 |
| 6 | 85 | 2300 | 5,0 | 1,8 | 26 |
| 10 | 125 | 1800 | 5,5 | 2,2 | 33 |
| 20 | 190 | 1200 | 6,0 | 3,0 | 50 |
| 30 | 260 | 800 | 6,5 | 3,8 | 75 |
| 40 | 300 | 500 | 7,0 | 4,5 | 120 |
*Данные для воздушно-плазменной резки при температуре 20°C и влажности 60%
Практическое применение в промышленности
Плазменная резка металла решает конкретные производственные задачи различных отраслей. Технология адаптируется под специфические требования каждого сегмента.
Машиностроительные предприятия
Типичные задачи: Запчасти для станков, корпуса редукторов, фланцы, прокладки
- Фрикционные диски для станков 1К62, 16К20, 1М63 — точность ±0,2 мм
- Детали коробок скоростей — без деформации при резке
- Корпуса подшипников — готовые к механической обработке
- Прокладки и уплотнения — точное воспроизведение контура
Экономический эффект: Сокращение времени изготовления с 5-7 дней до 1-2 дней, исключение брака на 95%.
Автосервисы и ремонтные мастерские
Типичные задачи: Нестандартные кронштейны, ремонтные вставки, усилители
- Кронштейны глушителей — изготовление за 1-2 часа
- Ремонтные вставки кузова — точная подгонка по месту
- Усилители порогов — любая геометрия по чертежу
- Крепления дополнительного оборудования — прочность и надежность
Экономический эффект: Стоимость в 3-5 раз ниже оригинальных запчастей, изготовление в день обращения.
Металлоконструкции и строительство
Типичные задачи: Элементы каркасов, узлы соединений, декоративные детали
- Закладные детали фундаментов — массовое производство
- Косынки и ребра жесткости — оптимизация раскроя

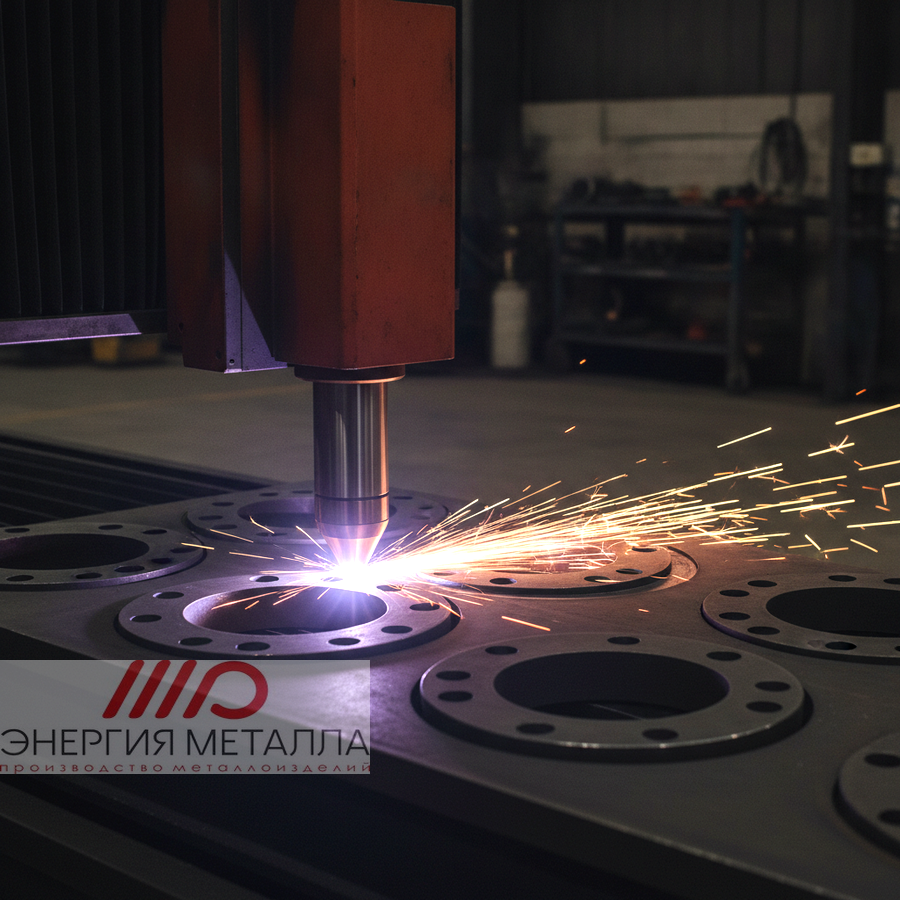

- Фланцы и переходники — высокая точность сопряжений

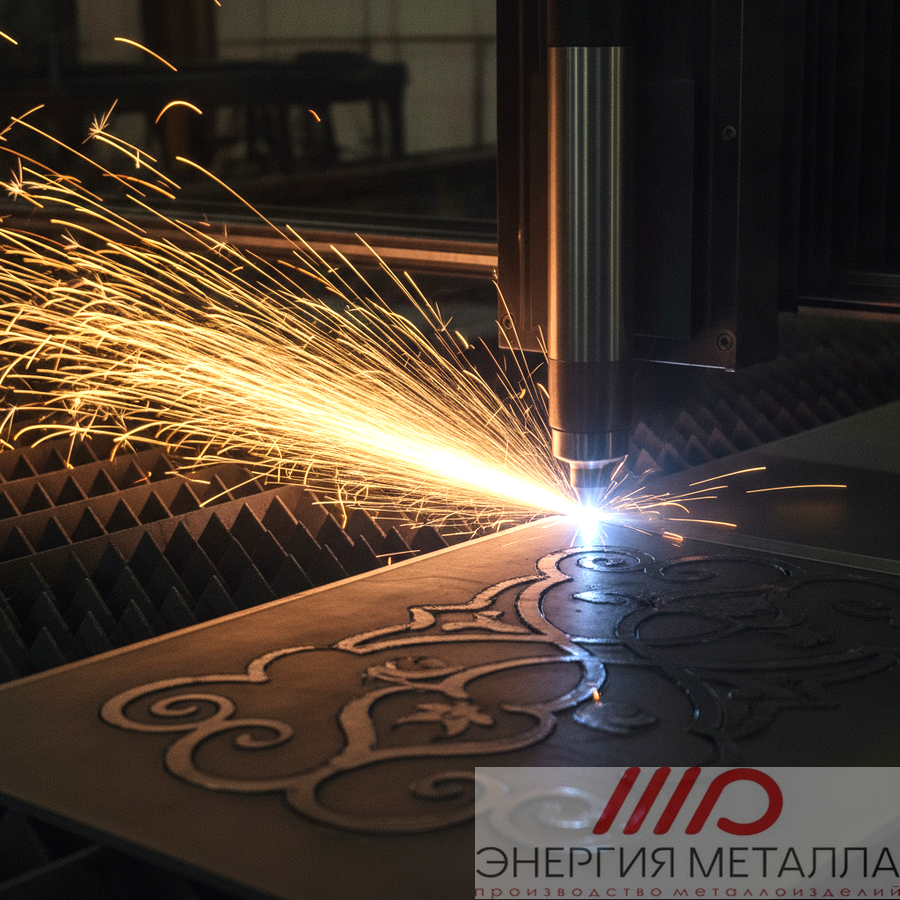

- Декоративные элементы — сложная художественная резка
Изготовление по чертежам заказчика
Возможности: Реализация любых технических идей
- Прототипирование новых изделий — быстрая проверка концепций
- Единичные детали сложной формы — экономия на оснастке
- Ремонт уникального оборудования — восстановление по образцу
- Модернизация существующих конструкций — адаптация под новые требования
Сравнение методов резки металла
Выбор технологии резки влияет на сроки, качество и стоимость производства. Плазменная резка оптимальна для большинства задач металлообработки средней сложности.
| Параметр | Плазменная резка | Лазерная резка | Газопламенная резка | Механическая резка |
|---|---|---|---|---|
| Толщина металла | 1-100 мм | 1-25 мм | 5-300 мм | 1-200 мм |
| Скорость резки | Высокая | Очень высокая | Низкая | Средняя |
| Точность | ±0,3 мм | ±0,1 мм | ±1,0 мм | ±0,5 мм |
| Качество кромки | Отличное | Превосходное | Хорошее | Требует обработки |
| Стоимость оборудования | Средняя | Высокая | Низкая | Низкая |
| Эксплуатационные расходы | Низкие | Средние | Средние | Очень низкие |
| Универсальность материалов | Все металлы | Металлы + неметаллы | Только черные металлы | Все материалы |
Контроль качества и стандарты
Качество плазменной резки регламентируется ГОСТ 14792-80 и международным стандартом ISO 9013-2002. Соблюдение технологических параметров гарантирует стабильный результат.
Критерии качества реза:
- Перпендикулярность кромки — отклонение не более 1° от вертикали
- Шероховатость поверхности — Ra 40-80 мкм в зависимости от толщины
- Отсутствие грата — кромки готовы к сварке без зачистки
- Геометрическая точность — соответствие размерам чертежа ±0,3 мм
Факторы, влияющие на качество:
- Состояние расходных материалов (электрод, сопло)
- Стабильность давления плазмообразующего газа
- Скорость перемещения резака
- Чистота поверхности обрабатываемого металла
- Квалификация оператора оборудования
| Толщина стали, мм | Класс точности 1 | Класс точности 2 | Класс точности 3 |
|---|---|---|---|
| до 10 | ±0,3 | ±0,5 | ±1,0 |
| 10-20 | ±0,4 | ±0,7 | ±1,2 |
| 20-40 | ±0,5 | ±1,0 | ±1,5 |
| 40-60 | ±0,7 | ±1,2 | ±2,0 |
Экономические преимущества технологии
Плазменная резка обеспечивает значительную экономию времени и средств на всех этапах производства. Инвестиции в технологию окупаются за счет повышения производительности и снижения брака.
| Преимущество | Конкретная выгода | Экономия |
|---|---|---|
| Высокая скорость резки | В 20 раз быстрее газопламенной для металла до 50 мм | Сокращение времени изготовления на 80-90% |
| Точность без доработки | Детали готовы к сборке без механической обработки | Исключение 2-3 операций механообработки |
| Качество кромок | Сварка без предварительной зачистки | Экономия 30-40% времени сварочных работ |
| Минимальные отходы | Узкий рез (1-4 мм) и оптимизация раскроя | Экономия металла до 15% за счет компактной укладки |
| Универсальность материалов | Один станок для всех электропроводящих металлов | Отсутствие затрат на специализированное оборудование |
| Низкие эксплуатационные расходы | Только электричество и сжатый воздух | В 3-5 раз дешевле лазерной резки в эксплуатации |
| Безопасность процесса | Отсутствие взрывоопасных газовых смесей | Снижение затрат на технику безопасности |
Расчет времени и стоимости изготовления
Практический пример расчета для автосервиса:
Задача: Изготовить кронштейн глушителя из стали 4 мм
- Контур детали: 300 мм
- Скорость резки: 2200 мм/мин
- Время резки: 300÷2200 = 0,14 мин = 8 секунд
- Время подготовки: 5 минут
- Общее время: 5-10 минут
- Стоимость: 300-500 рублей
Для сравнения: заказ оригинальной детали — 3-7 дней, стоимость 1500-3000 рублей
Пример для машиностроения:
Задача: Фрикционный диск для станка 1К62 из стали 10 мм
- Контур детали: 950 мм (наружный + внутренний)
- Скорость резки: 1800 мм/мин
- Время резки: 950÷1800 = 0,53 мин = 32 секунды
- Время подготовки и настройки: 15 минут
- Общее время: 15-20 минут
- Стоимость: 800-1200 рублей
Факторы, влияющие на стоимость:
| Параметр | Влияние на цену |
|---|---|
| Толщина металла | +20-30% за каждые 5 мм |
| Тип материала | Нержавейка +30%, алюминий +20% |
| Сложность контура | Простой рез +0%, фигурный +50% |
| Количество пробоев | +100-200 руб за отверстие |
| Срочность заказа | В день обращения +100% |
| Объем партии | От 10 шт скидка 20-30% |
Базовые расценки (руб/пог.м):
- До 3 мм: 50-80 руб/м
- 3-6 мм: 80-120 руб/м
- 6-10 мм: 120-180 руб/м
- 10-20 мм: 180-280 руб/м
- 20-40 мм: 280-450 руб/м
- 40+ мм: от 450 руб/м
Технологические газы для плазменной резки
Выбор плазмообразующего газа влияет на качество реза, скорость обработки и экономичность процесса. Каждый газ имеет свои особенности применения.
| Газ | Применение | Преимущества | Ограничения |
|---|---|---|---|
| Сжатый воздух | Универсальная резка до 25 мм | Доступность, экономичность, простота | Окисление кромок цветных металлов |
| Кислород | Углеродистая сталь до 50 мм | Высокая скорость, чистые кромки | Только для черных металлов |
| Азот | Нержавейка, алюминий | Отсутствие окисления, качественный рез | Более высокая стоимость газа |
| Аргон | Алюминий до 20 мм | Стабильная дуга при малых токах | Низкая скорость резки |
| Аргон+водород | Толстая нержавейка, алюминий | Максимальная проплавляющая способность | Сложность настройки, высокая стоимость |
Рекомендации по выбору газа:
- Для автосервисов: Сжатый воздух — оптимальное решение для 90% задач резки автодеталей
- Для машиностроения: Азот для нержавейки, кислород для углеродистой стали толщиной свыше 10 мм
- Для художественной резки: Азот обеспечивает чистые кромки без последующей обработки
- Для толстых материалов: Смесь аргон+водород для максимальной проплавляющей способности
Решение типичных проблем при плазменной резке
Неровные кромки реза
Причины: Неправильная скорость, изношенные расходники
Решение: Снизить скорость на 20%, заменить сопло/электрод
Образование окалины
Причины: Слишком высокий ток, загрязненная поверхность
Решение: Снизить ток на 10-15%, очистить металл перед резкой
Двойная дуга
Причины: Превышение номинального тока, низкое давление газа
Решение: Установить ток не выше 95% номинала, проверить давление
Неполное прорезание
Причины: Недостаточный ток, высокая скорость
Решение: Увеличить ток, снизить скорость движения
Увеличение ресурса расходников:
- Правильный запуск: Начинать резку с кромки металла, а не с середины
- Стабильное давление: Использовать ресивер для сглаживания пульсаций
- Чистый воздух: Обязательная фильтрация и осушка сжатого воздуха
- Правильное охлаждение: Не допускать перегрева плазмотрона
- Качественные расходники: Использовать оригинальные детали
Продление срока службы оборудования:
- Регулярная замена фильтров воздушной системы
- Проверка затяжки электрических соединений
- Очистка от металлической пыли после работы
- Контроль температуры охлаждающей жидкости
- Периодическая калибровка параметров резки
Плазменная резка металла — современное решение для высокопроизводительной и экономичной обработки металлических заготовок. Технология обеспечивает оптимальное сочетание скорости, точности и качества, делая её незаменимой для машиностроения, автосервисов и металлообработки.
Ключевые преимущества: точность ±0,3 мм, скорость резки до 3300 мм/мин, работа с любыми металлами толщиной до 100 мм, готовые к сборке детали без дополнительной обработки.
Как разместить заказ на плазменную резку?
Перед тем как сделать заказ ознакомьтесь с отзывами о нашей компании.
Затем выберите удобный вариант заказа:
- Нажмите на один из значков
или отправьте сообщение на +7 995-85-02-096
- Напишите на info@metallux-k.ru или в форму обратной связи.
- Позвоните нам - +7-995-85-13-277
Напоминаем, что при размещении заказа у нас вы получаете:
- бесплатную доставку продукции до транспортной компании;
- специальные условия при заказе оптовых партий продукции.
Часто задаваемые вопросы о плазменной резке
Для плазменной резки используются активные газы (воздух, кислород) для черных металлов и неактивные газы (азот, аргон, водород) для цветных металлов. Самый универсальный и экономичный вариант — сжатый воздух, который подходит для большинства задач резки металла толщиной до 25 мм.
Плазменная резка превосходит лазерную при работе с толстым металлом (от 20 мм) и обеспечивает в 2-3 раза большую скорость при изготовлении простых деталей. Лазерная резка лучше для тонких листов до 6 мм с высокими требованиями к точности. Плазменное оборудование дешевле в приобретении и эксплуатации.
Максимальная толщина зависит от типа металла: углеродистая сталь — до 60 мм, алюминий — до 120 мм, медь — до 85 мм, чугун — до 90 мм. Промышленные станки с ЧПУ обрабатывают металл толщиной до 100 мм с высоким качеством реза. Специальное комбинированное оборудование может резать металл до 200 мм.
Плазморезом можно резать любые электропроводящие металлы: углеродистую и нержавеющую сталь, чугун, алюминий, медь, латунь, титан и их сплавы. Технология подходит для листового металла, труб, фасонного проката. Возможна художественная и фигурная резка сложных контуров, изготовление деталей машин, автозапчастей, элементов металлоконструкций.
Стоимость плазменной резки рассчитывается по длине реза в погонных метрах с учетом толщины металла, типа материала и количества пробоев. Дополнительно учитывается сложность контура и срочность заказа. Базовые расценки — от 50-150 рублей за погонный метр в зависимости от толщины металла.
