Фрикционные диски для станков
Фрикционные диски напрямую влияют на производительность и срок службы металлообрабатывающих станков. От качества этих компонентов зависит бесперебойная работа всего оборудования в цеху.
Современные фрикционные материалы превосходят традиционные решения по ключевым эксплуатационным параметрам. Производители внедрили новые составы и технологии изготовления для тяжёлых условий работы.
- Работоспособность при экстремальных нагрузках: диски выдерживают температуру до 800°C и сохраняют коэффициент трения при интенсивной эксплуатации.
- Увеличенный ресурс до 8000 моточасов: металлокерамические составы на основе меди и железа обеспечивают стабильную работу в 2 раза дольше стандартных аналогов.
- Снижение износа сопряжённых деталей: специальные присадки (графит, цинк, свинец) уменьшают трение и защищают стальные поверхности от задиров.
Качественные фрикционные диски сокращают простои оборудования и расходы на ремонт трансмиссии. Свяжитесь с нами для подбора оптимального решения под вашу модель станка.
Что такое фрикционные диски и зачем они нужны?
Фрикционные диски — это ключевой элемент трансмиссии металлообрабатывающих станков, обеспечивающий передачу крутящего момента и переключение скоростей. От их качества зависит бесперебойная работа всего оборудования.
Назначение фрикционных дисков
Фрикционные диски устанавливаются в коробках скоростей, муфтах сцепления и тормозных системах станков. Они обеспечивают плавное переключение передач и точную остановку шпинделя.
- Передача крутящего момента от двигателя к шпинделю
- Плавное включение и выключение рабочих органов
- Торможение вращающихся частей станка
- Защита от перегрузок в трансмиссии
Влияние на производительность
По данным исследований, до 30% простоев на производстве связаны с неисправностями фрикционных систем. Качественные диски снижают риски остановок оборудования.
- Сокращение времени на переключение скоростей
- Увеличение ресурса коробки передач на 40-50%
- Снижение вибраций и шума при работе
- Повышение точности обработки деталей
Популярные модели фрикционных дисков
Мы комплектуем заказы дисками для широкого спектра оборудования: от советской классики до современных ЧПУ. Если вашей модели нет в списке — пришлите фото или чертеж, мы найдем замену.

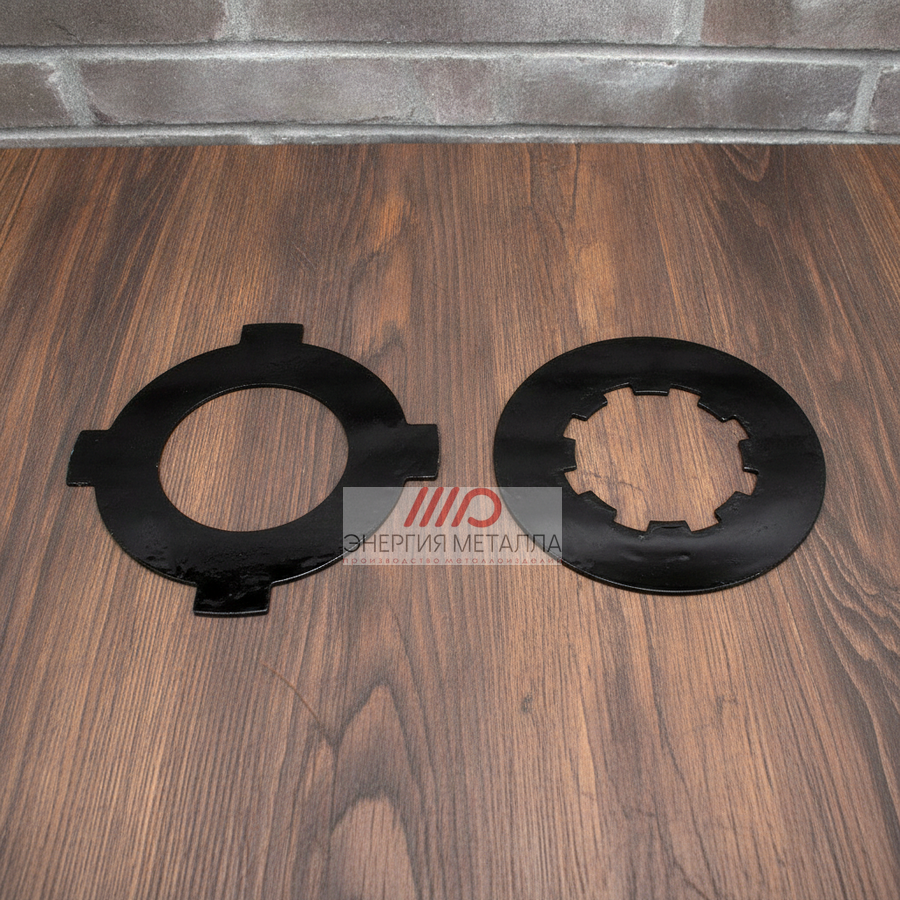

Для станка 16К20
Сталь / Текстолит. Полный комплект.

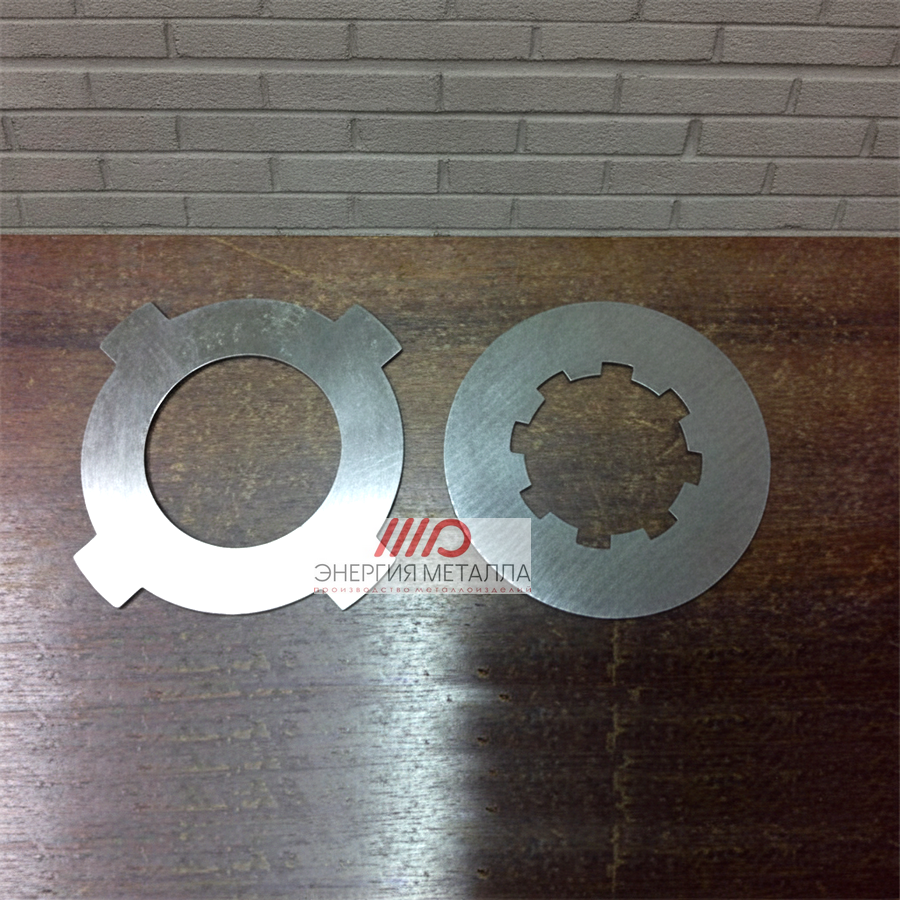

Для станка 1М63
Усиленная серия. Высокий ресурс.

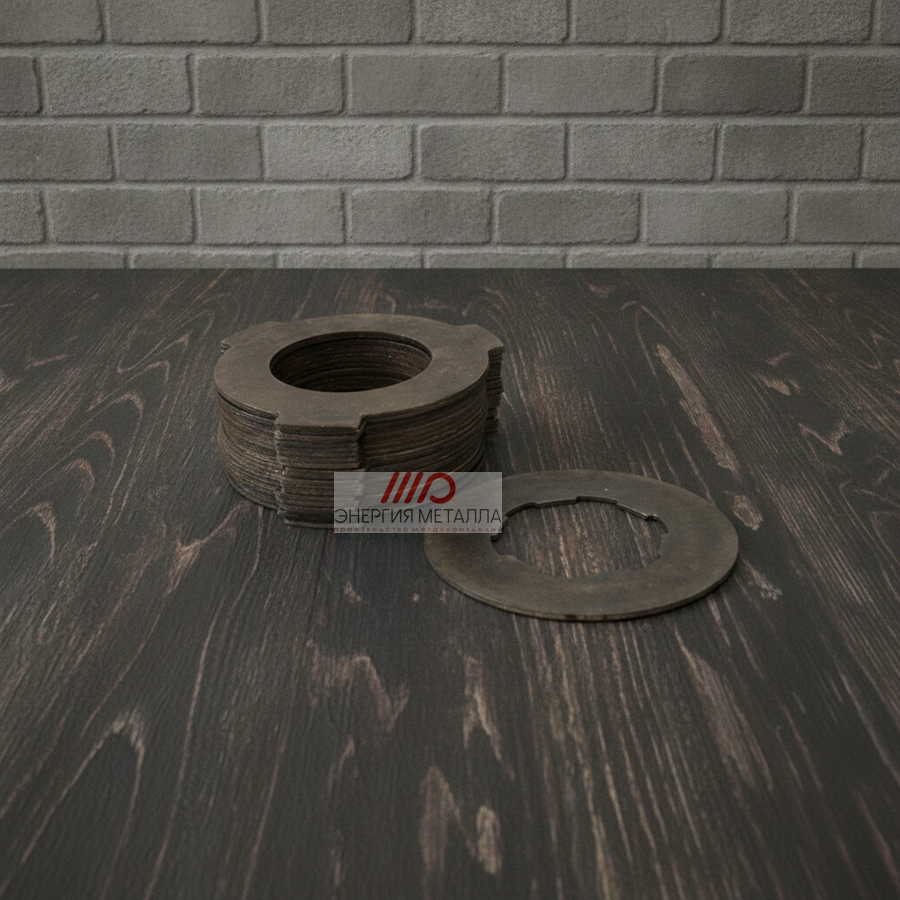

Для станка 6Р13
Для фрезерных групп. Износостойкие.
Полный ассортимент фрикционных дисков по моделям станков
В таблице представлен перечень наиболее востребованных моделей фрикционных дисков. Все позиции доступны для заказа с проверкой совместимости по чертежам.

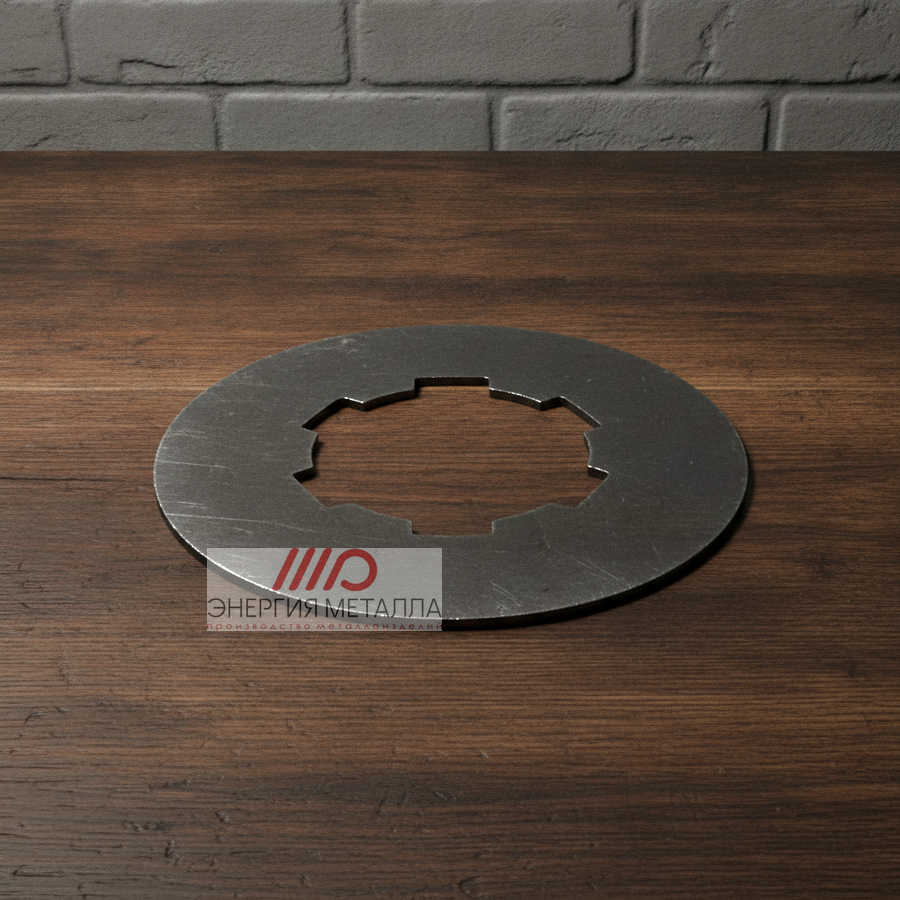

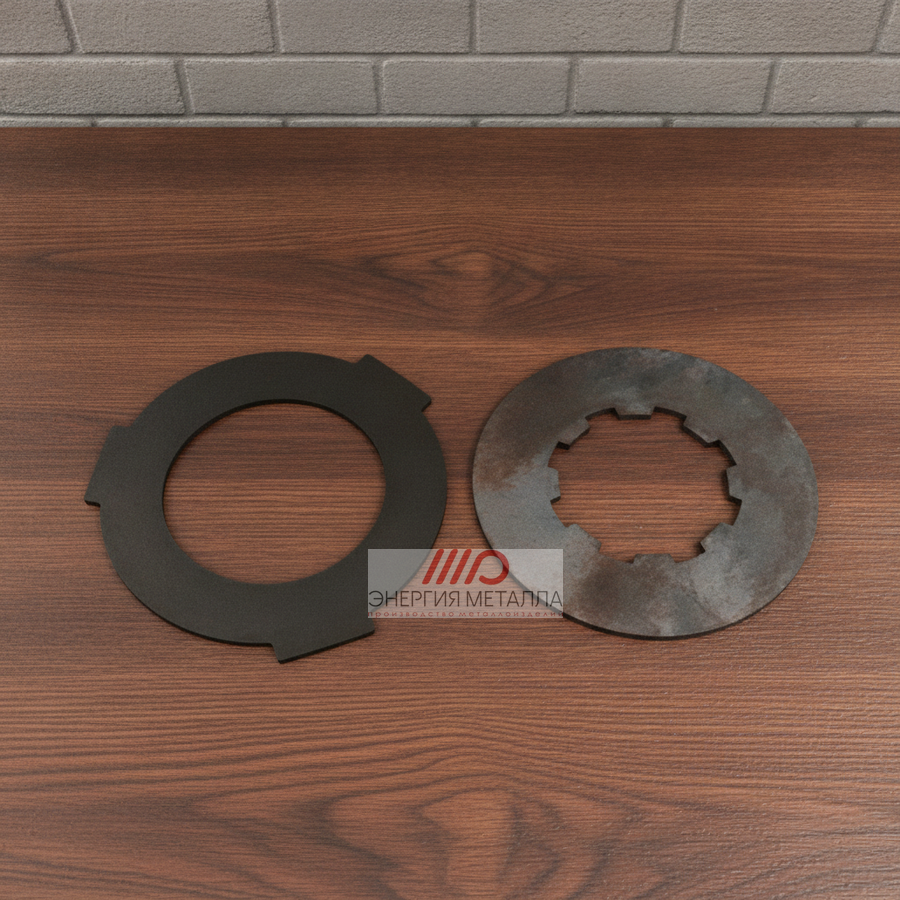

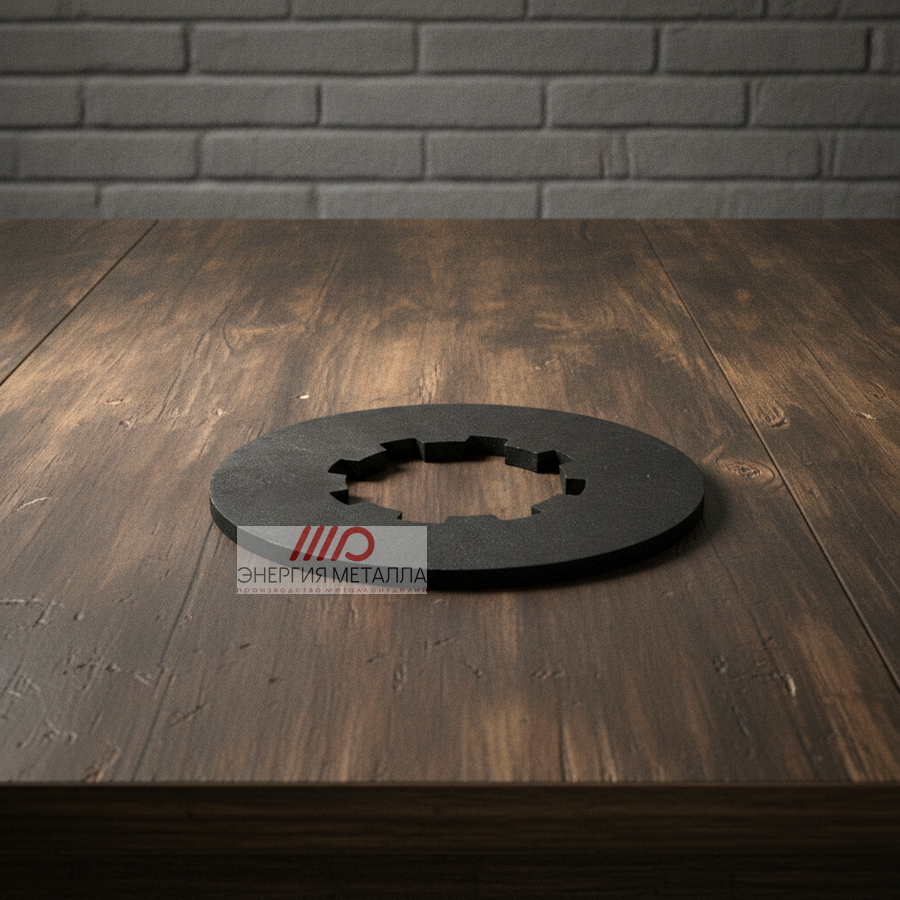

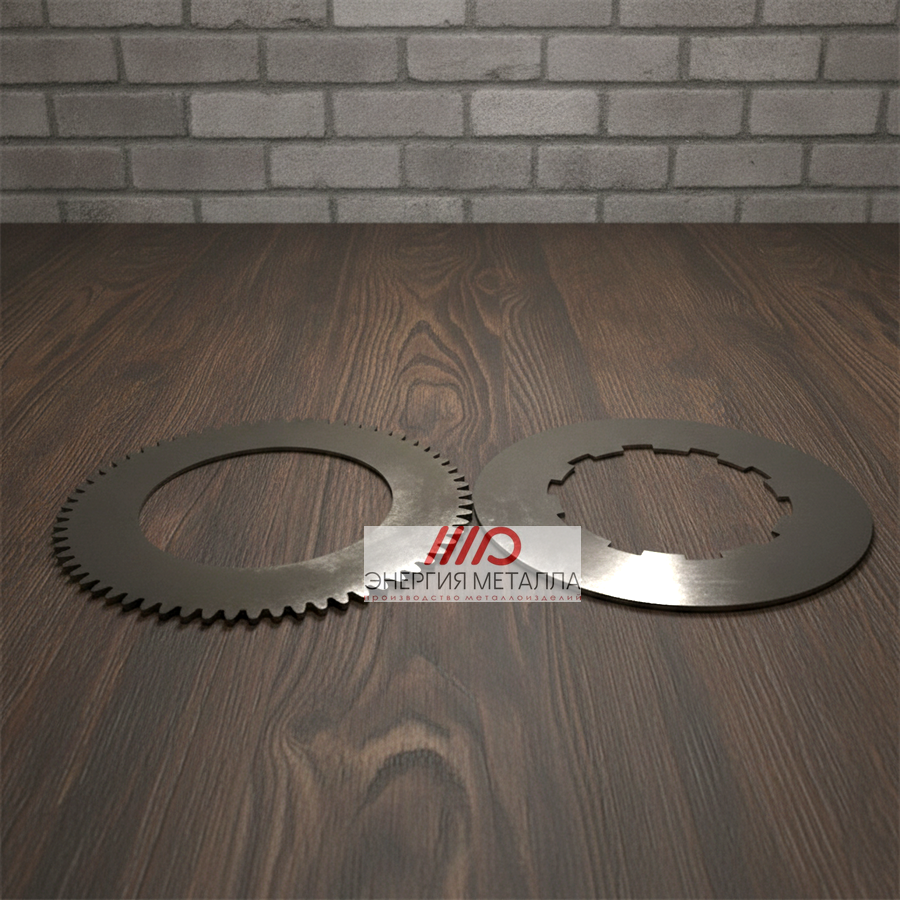

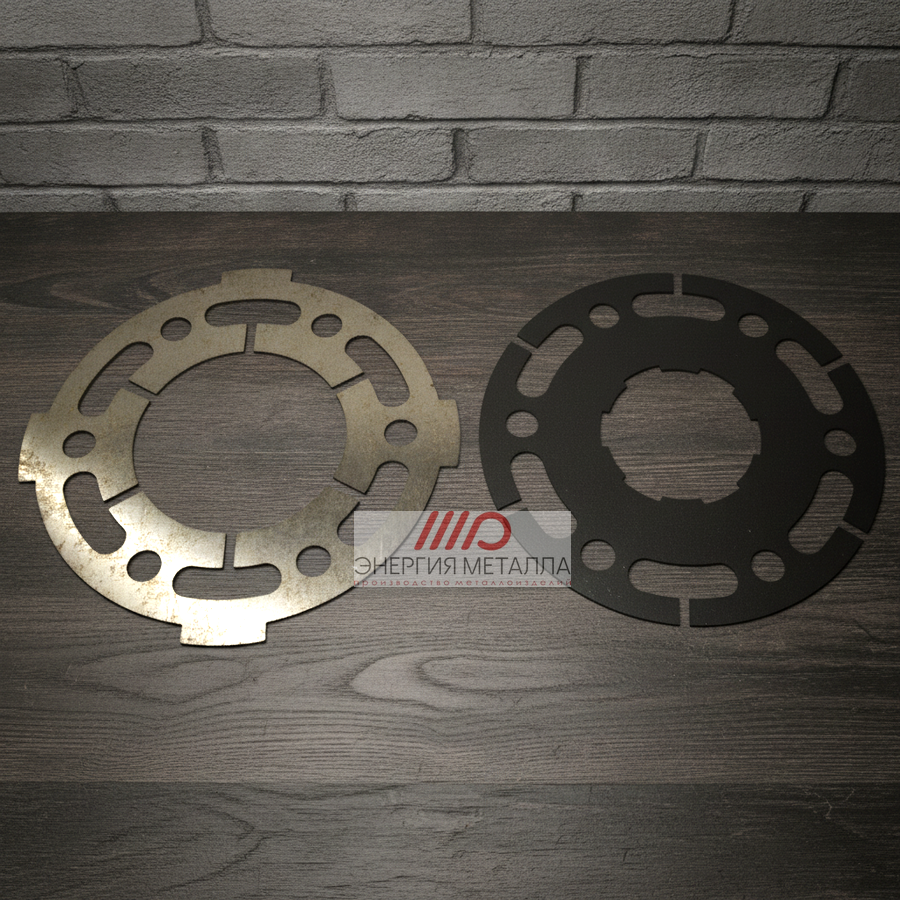

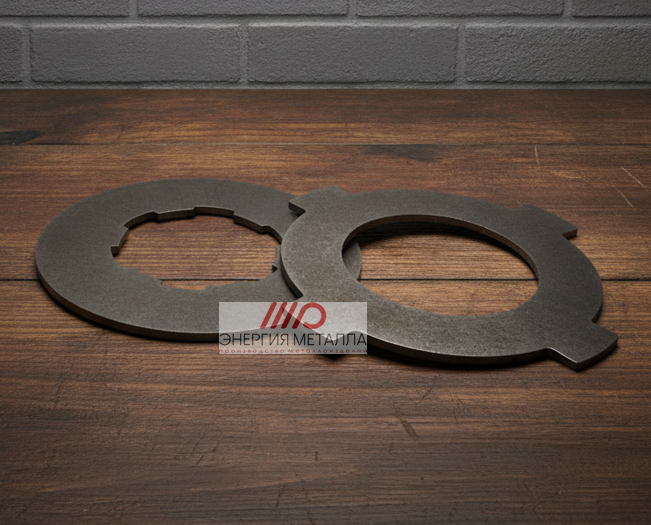

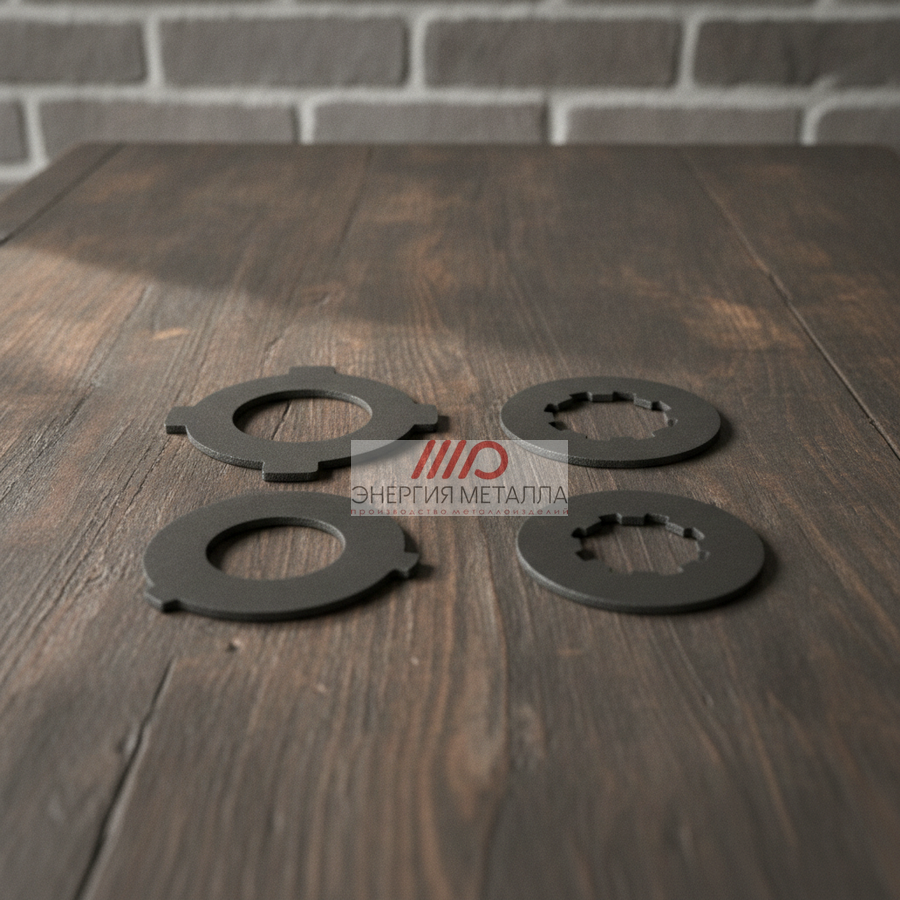

| Тип фрикционного диска | Фото диска | Материал | Применение | Ресурс (моточасы) |
|---|---|---|---|---|
| Для станка 16К20 |
|

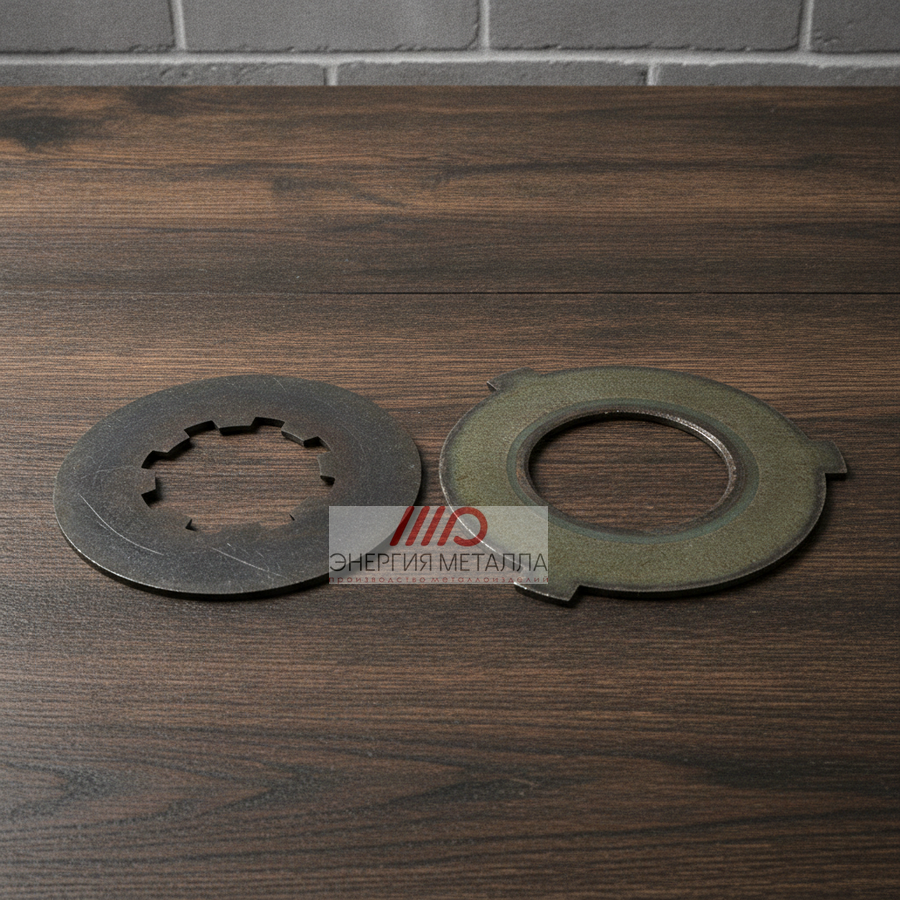

Текстолит, Сталь 65Г | Коробка скоростей, муфта сцепления | 4000–5000 |
| Для станка 16К25 |
|
Текстолит ПТК | Коробка скоростей, работа в масле | 4000–5000 |
| Для станка 1Н983 |
|

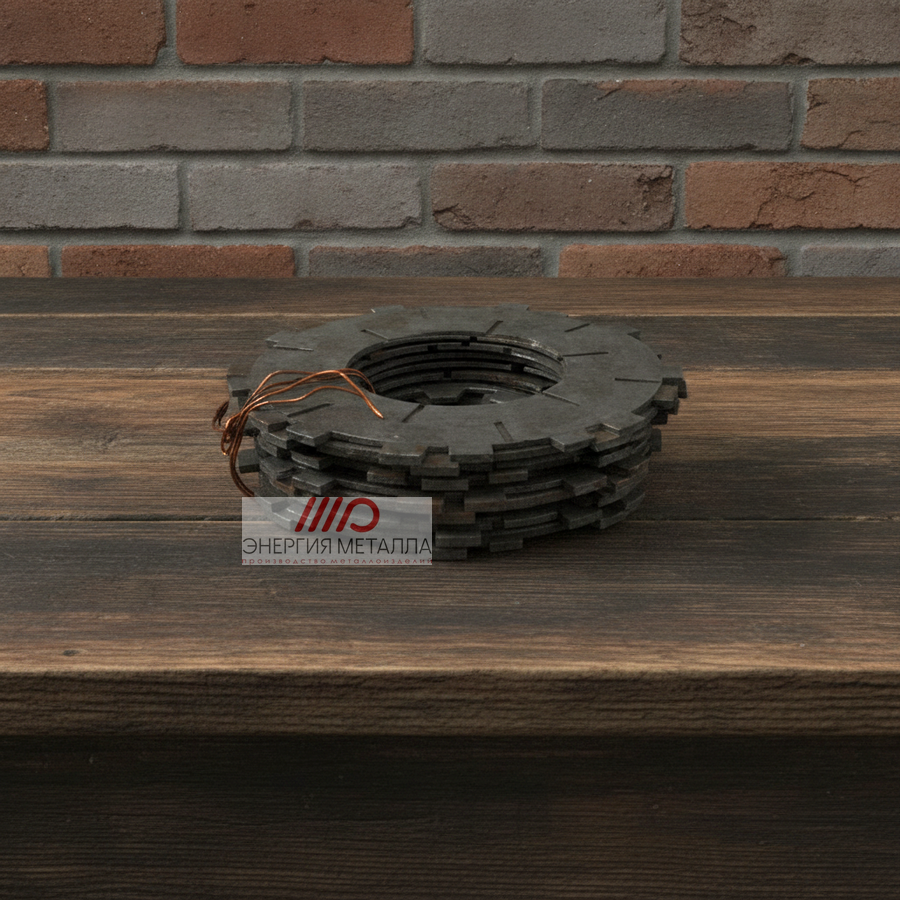

Сталь, Текстолит | Токарно-винторезные работы | 3000–4000 |
| Для станка ВМ-127 |
|

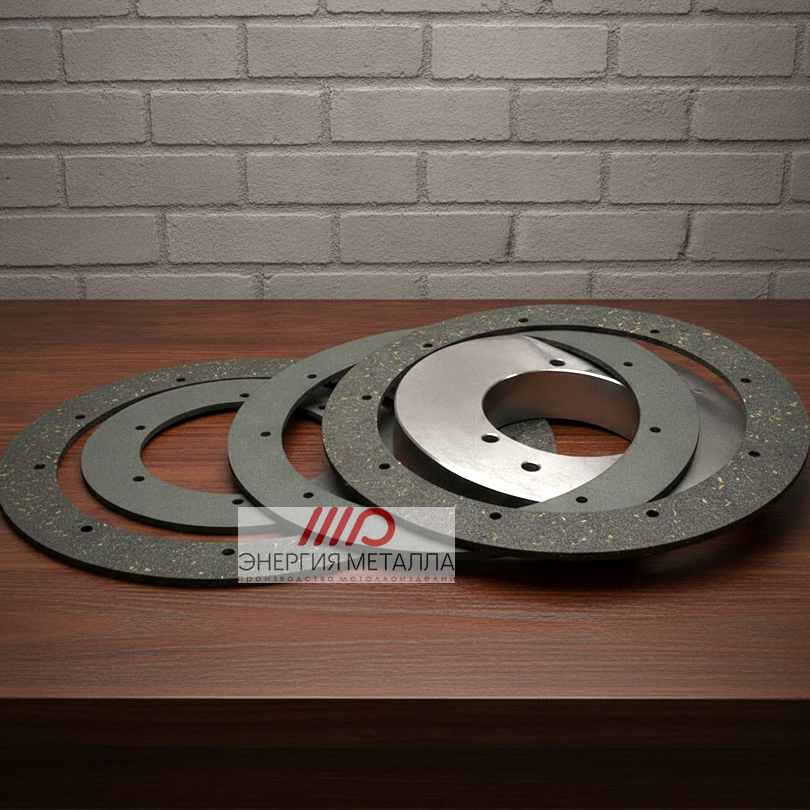

Текстолит высокой плотности | Вертикально-сверлильные работы | 6000–7000 |
| Для станка 1М63 |
|
Текстолит, Сталь 65Г | Коробка скоростей, усиленная серия | 4000–5000 |
| Для станков ДИП 300 |
|
Сталь, Текстолит | Токарные работы с большими деталями | 3000–4000 |
| Для станка 1531М |
|
Текстолит ПТК | Токарно-револьверные работы | 4000–5000 |
| Для станка 1К62Д |
|
Сталь, Текстолит | Универсальные токарные работы | 4000–5000 |
| Для станка 1В62Г |
|
Текстолит, Сталь | Токарные работы с закалёнными сталями | 3000–4000 |
| Для станка 2Н55 |
|
Текстолит высокой плотности | Вертикально-фрезерные работы | 6000–7000 |
| Для станка 6М83 |
|
Сталь, Композиты | Консольно-фрезерные работы | 5000–6000 |
| Для станка 6Р13 |
|
Текстолит, Сталь | Вертикально-фрезерные работы | 4000–5000 |
Техническая эксплуатация и подбор фрикционных пар
Правильный выбор материала диска напрямую влияет на ресурс узла трения и частоту ремонтов. Ниже приведены данные по долговечности различных материалов в реальных условиях эксплуатации.
Сравнительный анализ материалов
Выбор между сталью, текстолитом или металлокерамикой зависит от режима работы станка. Сталь дешевле, но требует идеальной смазки, тогда как композиты работают стабильнее в тяжелых условиях.
| Материал | Преимущества | Недостатки | Применение |
|---|---|---|---|
| Сталь | Высокая прочность, низкая цена. | Подвержена коррозии, требует смазки. | Токарные станки, умеренные нагрузки. |
| Текстолит | Работает в масле, не ржавеет, гасит вибрации. | Боится перегрева выше 100°C. | Коробки скоростей, муфты сцепления. |
| Металлокерамика | Работает всухую, выдерживает высокие температуры. | Высокая стоимость, хрупкость при ударе. | Тормозные системы, тяжелые режимы. |
| Композиты | Легкость, высокий коэффициент трения. | Ограниченная термостойкость. | Высокоскоростные узлы. |
Диагностика износа: когда нужна замена?
Критический износ фрикционных накладок приводит к проскальзыванию и перегреву всего узла. Регулярный осмотр позволяет избежать дорогостоящего ремонта шпинделя или коробки передач.
Признаки неисправности
- Визуальные признаки: глубокие царапины, сколы по кромке, изменение цвета (посинение от перегрева).
- Акустические признаки: посторонний шум, скрежет или гул при переключении скоростей.
- Поведение станка: станок «не тянет» под нагрузкой, самопроизвольно останавливается.
Топ-5 ошибок при монтаже
- Игнорирование замачивания: текстолитовые диски нужно выдерживать в масле 24 часа перед установкой.
- Неправильная последовательность: нарушение порядка установки стальных и фрикционных дисков в пакете.
- Загрязнение: попадание металлической стружки между дисками приводит к задирам.
- Экономия на комплекте: замена только изношенных дисков в пакете нарушает равномерность давления.
- Отсутствие регулировки: установка нового пакета без настройки хода вилки переключения.
Срок службы фрикционных дисков в зависимости от материала
Выбор материала диска напрямую влияет на ресурс узла трения. В таблице приведены данные по долговечности различных материалов в реальных условиях эксплуатации.
| Материал | Условия эксплуатации | Срок службы (часы) |
Особенности |
|---|---|---|---|
| Сталь | Щадящий режим работы, стабильный температурный фон, эпизодические запуски оборудования | 4000–5000 | Отличается механической стойкостью, нуждается в защите от ржавчины. Оптимально для станков с умеренным графиком работы. |
| Сталь | Интенсивная эксплуатация, средний нагрев узла, постоянные циклы старта/остановки | 3000–4000 | Интенсивно изнашивается под нагрузкой. Необходим систематический контроль состояния и своевременная замена. |
| Керамика | Экстремальный нагрев (до 800°C), средние нагрузки, нерегулярное использование | 6000–7000 | Сохраняет свойства при перегреве, чувствительна к механическим ударам. Рекомендована для термонагруженных узлов. |
| Керамика | Термонагруженные условия, повышенное давление, интенсивная цикличность работы | 5000–6000 | Снижение ресурса из-за частых переключений. Критически важно применение качественных смазочных материалов. |
| Композиты | Значительные механические нагрузки, стабильная температура, редкие переключения | 5000–6000 | Малый вес при повышенной износостойкости, высокая цена. Выбор для нагруженного промышленного оборудования. |
| Композиты | Пиковые нагрузки, перегрев узла трения, частая цикличность включения | 4000–5000 | Деградация материала при перегреве. Обязательное плановое техническое обслуживание для продления ресурса. |
| Органика | Стандартные нагрузки, комнатная температура, эпизодическая эксплуатация | 3000–4000 | Бюджетное решение с ограниченным ресурсом. Допустимо для станков с минимальной загрузкой производства. |
| Органика | Средние нагрузки, перегрев рабочей зоны, непрерывная цикличность работы | 2000–3000 | Критическое снижение ресурса от температуры. Не рекомендуется для производств с интенсивным режимом. |
| Металлокерамика | Экстремальные нагрузки, высокотемпературный режим, частые переключения | 7000–8000 | Превосходная износостойкость и запас прочности. Оптимальное решение для тяжёлых производственных условий. |
| Металлокерамика | Штатные нагрузки, нормальный температурный режим, редкая эксплуатация | 8000–9000 | Наивысший показатель долговечности в щадящих условиях. Лучший выбор для резервного или вспомогательного оборудования. |
Таблица совместимости дисков с моделями станков
При подборе аналогов важно учитывать не только внешний диаметр, но и форму шлицевого соединения. Наши инженеры проверяют совместимость по базе чертежей перед отгрузкой.
| Тип станка | Требования к диску | Рекомендуемый материал |
Особенности адаптации |
|---|---|---|---|
| Токарные (16К20, 1М63) | Работа в масляной ванне, частые переключения. | Текстолит ПТК, Сталь 65Г | Требуется замачивание текстолита в масле. |
| Фрезерные (6Р13, 6Р82) | Высокие ударные нагрузки при врезании. | Усиленный текстолит, Металлокерамика | Проверка зазоров в муфте включения. |
| Шлифовальные | Высокая точность, отсутствие вибраций. | Органика, Композиты | Балансировка пакета дисков обязательна. |
| Зубофрезерные (5К32) | Специфические шлицы, высокие обороты. | Текстолит высокой плотности | Часто требуется изготовление по чертежу. |
