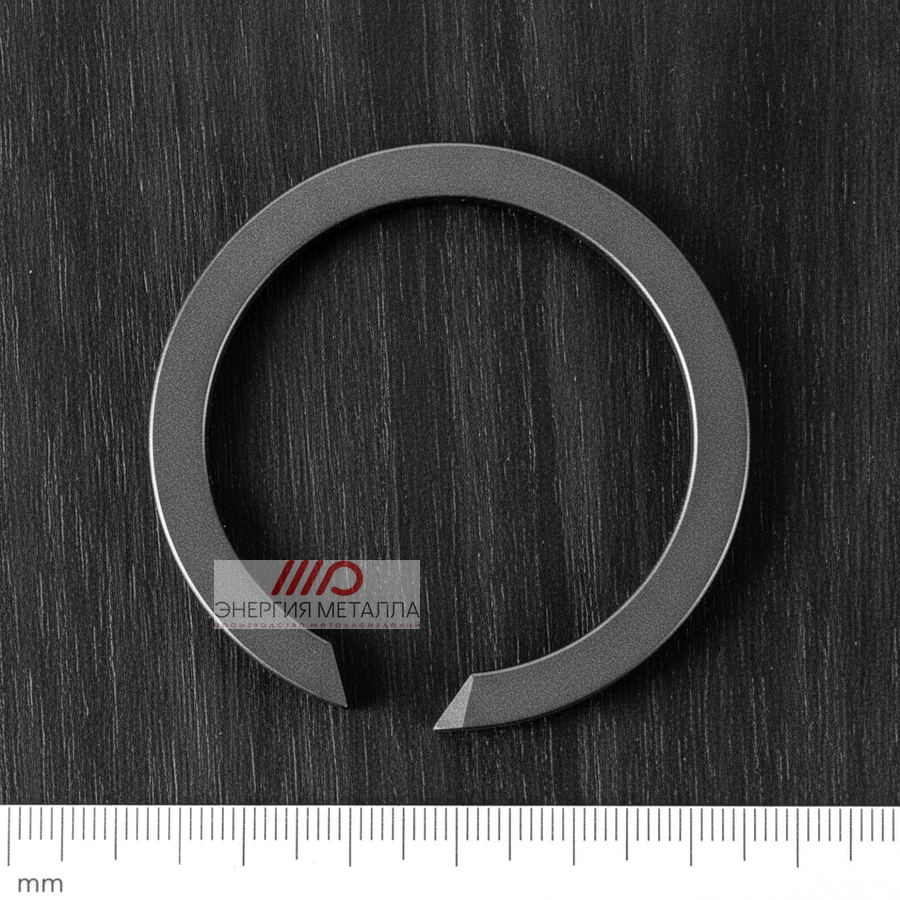

Стопорное кольцо — незамкнутое кольцо, изготовленное из углеродистой стали для фиксации деталей и узлов на валу или в отверстии.

Стопорные кольца часто используют для фиксации подшипников качения. Монтируются стопорные кольца в пазы (канавки, проточки), таким образом, что выступающая часть работала как плечо, фиксируя деталь на монтажном месте. Стопорные кольца, как правило, сделаны из углеродистой стали, нержавеющей стали или бериллиевой меди.

Заказать стопорные кольца

Описание стопорных колец

Стопорные кольца - это металлические кольца, которые устанавливаются на валы и шпильки для предотвращения их смещения. Они являются незаменимыми элементами для создания качественных соединений в различных отраслях промышленности.

Кольца стопороные являются одними из самых маленьких и незаметных компонентов в сборке, но они также имеют решающее значение для производительности, поскольку помогают поглотить вибрацию, разделить допуски или сделать сборку максимально экономичной.

Стопорные кольца используются для фиксации компонентов на валу или в отверстии. Гладкая, круглая поверхность большинства валов или отверстий затрудняет их крепление альтернативными методами, тогда как стопорные кольца зажимаются вокруг них и создают заплечик, который удерживает детали на месте.

Именно этот выступ и обеспечивает функциональность колец - их можно устанавливать по внешней стороне вала или внутри отверстия.

Назначение стопорных колец

Стопорные кольца используются для предотвращения разъединения или движения элементов конструкции. Кроме того, они помогают устранить люфт в соединениях, повысить надежность конструкции и снизить вероятность аварийных ситуаций.

Прочная фиксация компонентов на вращающемся валу, в процессе монтажа в отверстиях. Кольца делают соединение более надежным, а функционирование оборудования – более стабильным.
Постоянное функционирование вращающегося механизма. Стопоры исключают риск смещения элементов в процессе работы механизма.
Фиксирование подшипников качения.

Монтаж стопорных колец выполняют с помощью специальных приспособлений. При этом осуществить правильный монтаж/демонтаж могут только опытные специалисты. Мастера компании УралМеталлРесурс обеспечат такой монтаж, при котором кольца будут безупречно работать в течение продолжительного времени.

Конструктивные особенности стопорных колец

Производство стопорных колец разных видов осуществляется по российскому ГОСТу и международным стандартам DIN/ISO. Их нормы оговаривают все особенности производства, в том числе возможные типоразмеры и материалы.

В зависимости от расположения, кольца делятся на внешние (крепятся на наружной стороне вала) и внутренние (устанавливаются в предварительно подготовленном отверстии).

По конфигурации сопряжения с пазом, указанные изделия подразделяются на концентрические (отличаются одинаковой шириной по всей окружности и совпадением внешнего диаметра с внутренним) и эксцентрические (характеризуются сужением и наличием дополнительных ушек).

Кроме того, кольца различаются по особенностям производства. Например, если указанная деталь изготовляется из металлической ленты, у нее будет прямоугольное сечение, если из проволоки – сечение круглое. На выбор колец влияет их предназначение и условия, в которых их будут эксплуатировать.

Различные стили используются либо для создания полного контакта с канавкой, либо для поглощения больших ударных нагрузок, либо для облегчения установки при сохранении приятного эстетического вида.

Какие виды стопорных колец бывают?

Существует несколько видов стопорных колец, которые отличаются по своей конструкции и применению.

Одним из наиболее распространенных видов являются стопорные кольца с внутренним замком. Они устанавливаются на валы и шпильки и обеспечивают надежную фиксацию элементов конструкции.
Еще один вид стопорных колец - это стопорные кольца с наружным замком. Они используются для фиксации элементов на месте и предотвращения их движения.
Также существуют стопорные кольца с пазом, которые обеспечивают надежную фиксацию элементов на валах и шпильках. Их установка достаточно проста и не требует особых навыков.

Cтопорные кольца по DIN

DIN	Описание

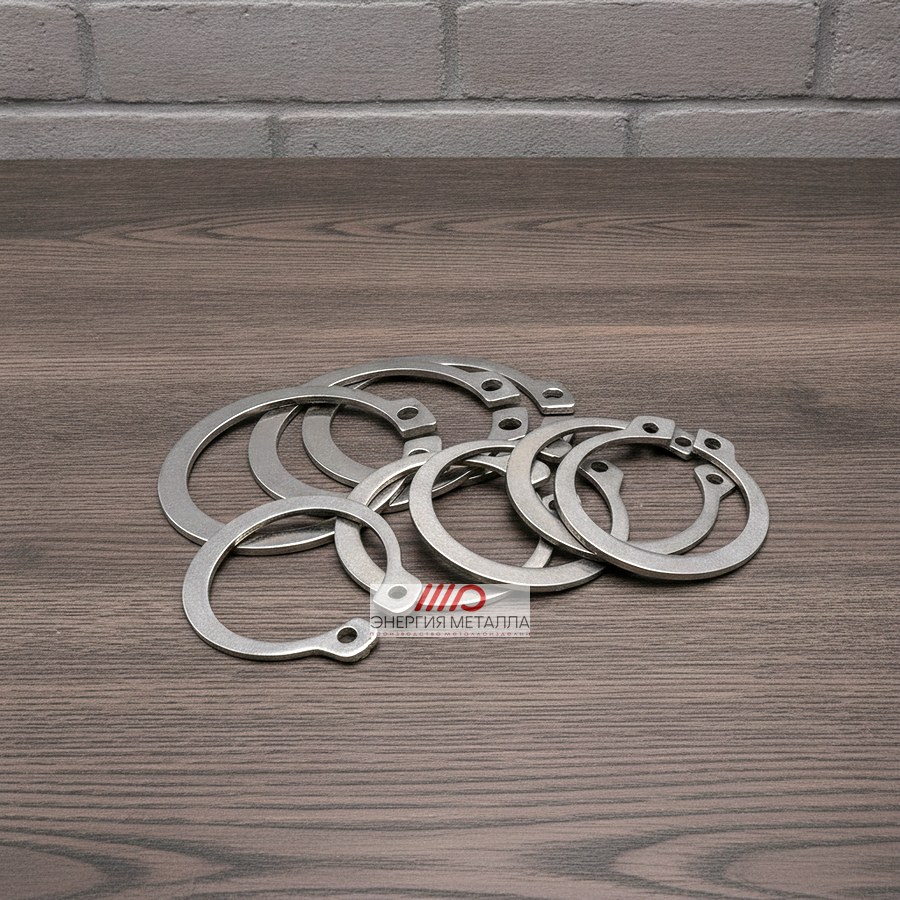

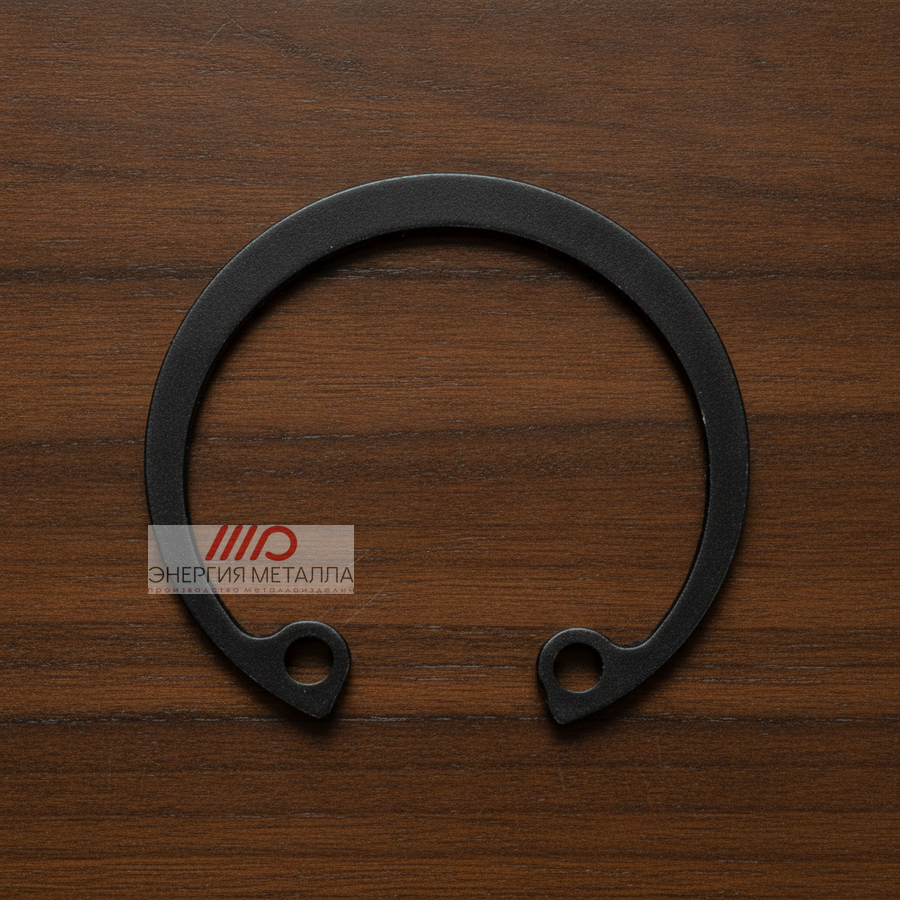

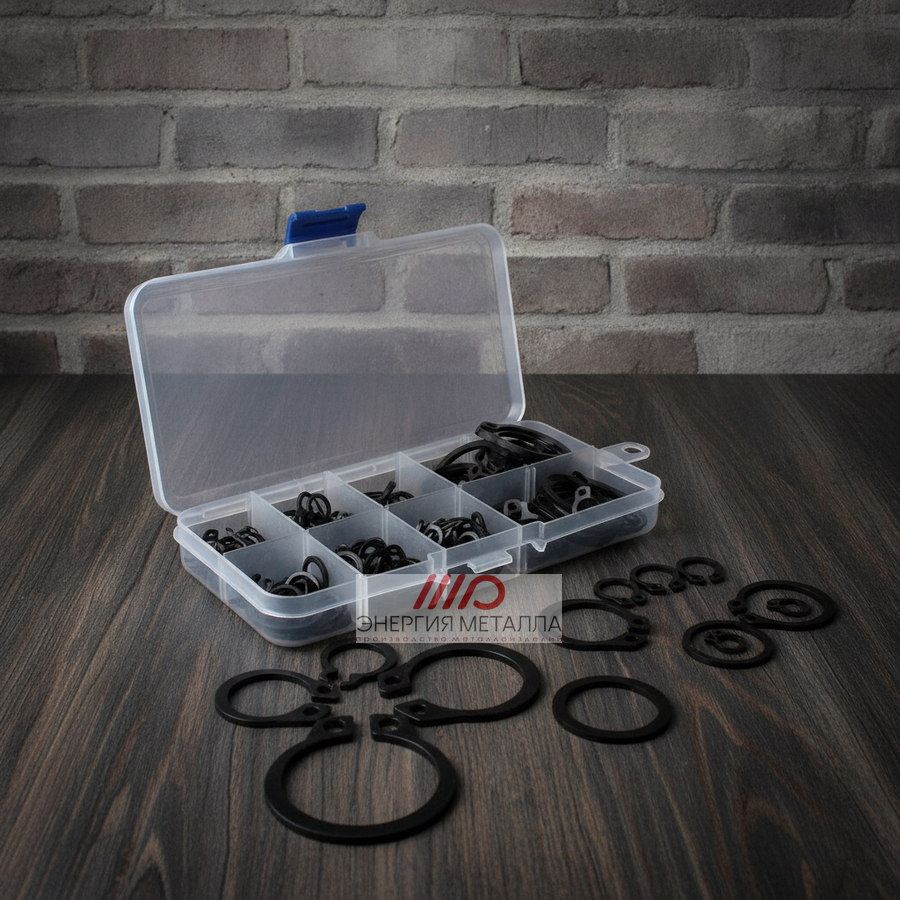

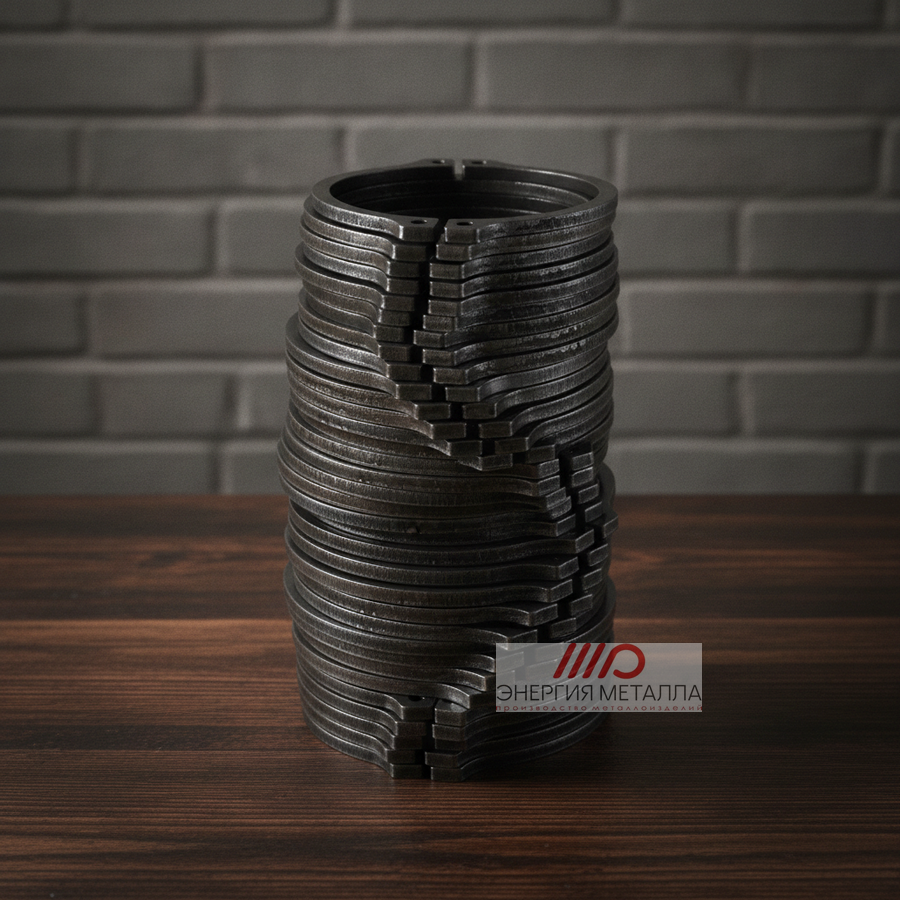

Стопорные кольца DIN 471 (аналог ГОСТ 13942-86) DIN 472 (аналог ГОСТ 13943-86)	Эти стопорные кольца используются наиболее часто, поскольку они имеют самый широкий диапазон размеров и доступны в различных толщинах. Кольца имеют плоское сечение и снабжены специальными выступами на концах, которые необходимы для монтажа/демонтажа колец с помощью специального ручного съемника. Помимо основных размеров, существует усиленная версия этих колец, отличающаяся толщиной и наружным диаметром и предназначенная для использования в высоконагруженных соединениях. Стопорные кольца DIN 471 и DIN 472 часто используются в автомобильной промышленности, в машиностроении, в метрологии и при ремонте машин. При выборе подходящего размера кольца следует руководствоваться простым правилом: для наружных колец DIN 471 размер кольца будет равен диаметру вала, а фактический внутренний диаметр будет меньше и может быть определен по таблице; для внутренних колец DIN 472 размер кольца определяется диаметром отверстия, а фактический наружный диаметр будет больше. Следует отметить, что измерение внешнего или внутреннего диаметра кольца, снятого с устройства, может быть неточным из-за остаточной деформации.

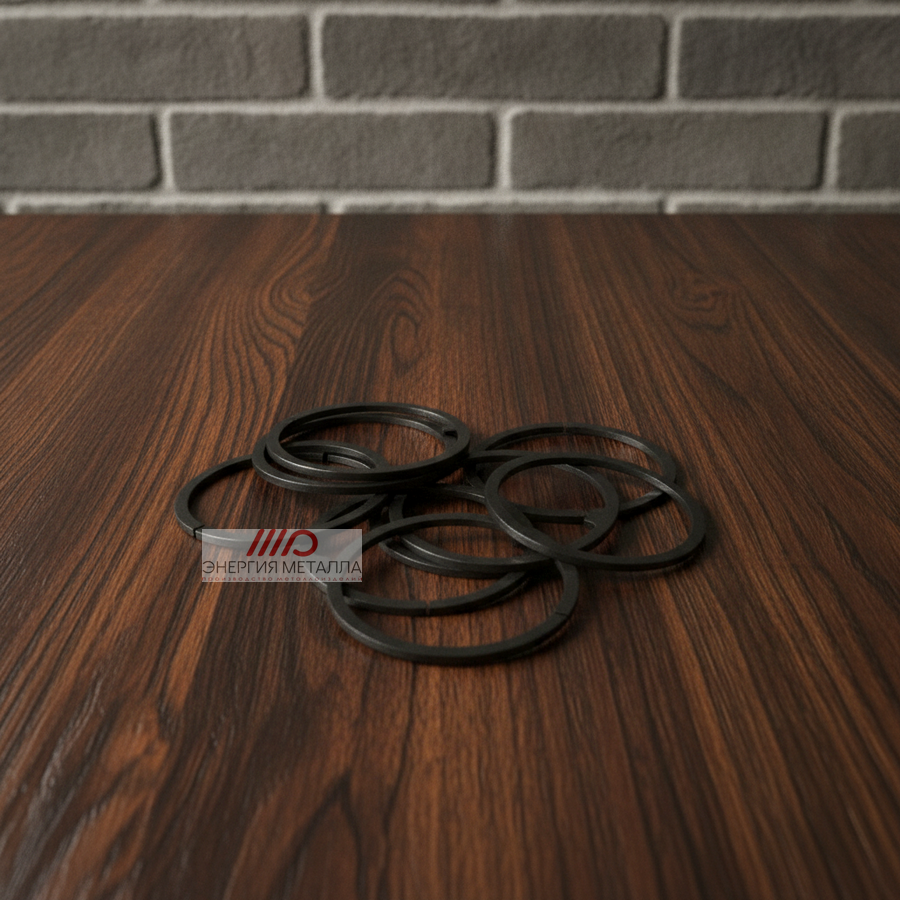

Стопорные кольца DIN 7993 A (аналог ГОСТ 13940-86) DIN 7993 B (аналог ГОСТ 13941-86)	В отличие от предыдущих стандартов, стопорные кольца этих стандартов имеют круглое сечение. Кольца не предназначены для установки с помощью специальных проушин. Эти кольца могут быть установлены с помощью шарнирно-губцевого инструмента. Кольца чаще всего применяются в машиностроении и приборостроении для фиксации втулок и подшипников от осевых перемещений.

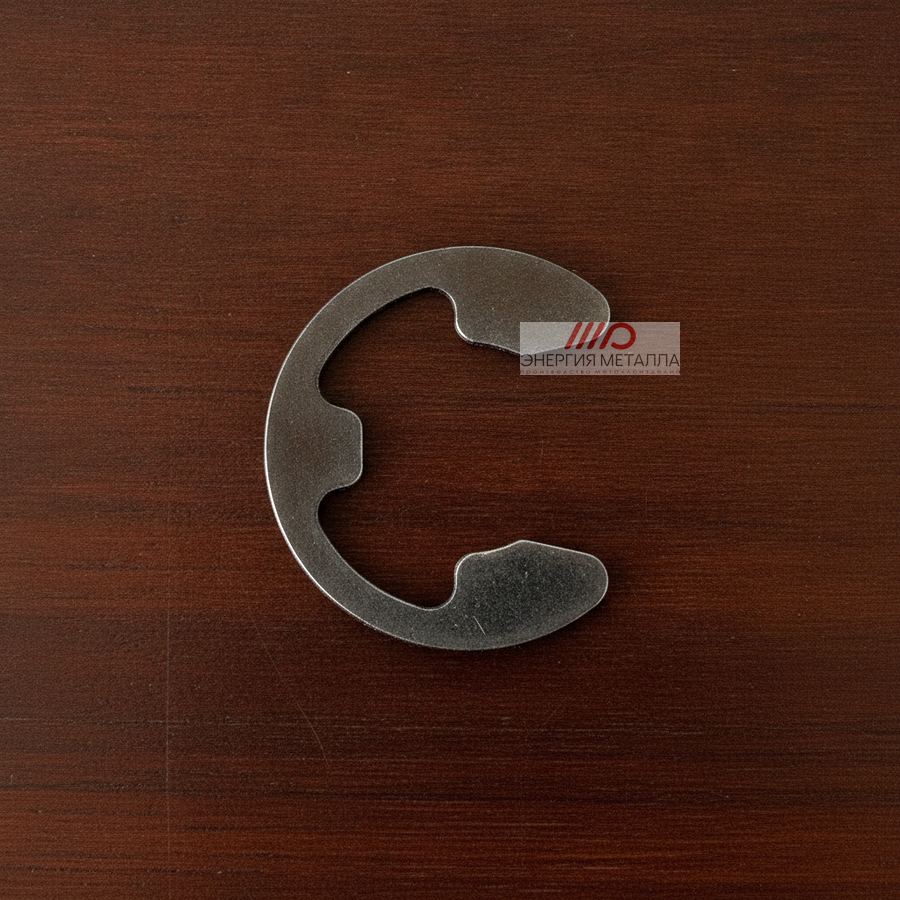

Стопорные быстросъемные шайбы DIN 6799 (аналог ГОСТ 11648-75)	Эти стопорные шайбы (кольца) или держатели устанавливаются только снаружи, т.е. их можно вставить только в пазы цилиндрических деталей (валов). Их также легко устанавливать, поскольку для этого не требуется специальный инструмент, а можно обойтись обычными плоскогубцами. Однако существует специальный монтажный инструмент для этих колец, который успешно используется на сборочных линиях. Кольца по DIN 6799 часто используются при сборке всевозможных инструментов, а также приборов и изделий машиностроения. При выборе размера стопорной шайбы следует учитывать, что номинальный размер шайбы соответствует диаметру развернутой канавки, а не диаметру вала.
Стопорное кольцо наружное с лапками DIN 983	Кольца этого стандарта аналогичны стопорным кольцам по DIN 471. Единственным отличием являются специальные выступы в конструкции кольца, которые позволяют использовать его для деталей с большой фаской.
Шайба стопорная Star-Lock на вал	Изделие представляет собой пружинную шайбу с внутренними упругими выступами, которые деформируются и защелкиваются после установки на вал под действием сил трения. Демонтировать шайбы, не повредив их, практически невозможно, поэтому они считаются одноразовыми. Установка очень проста и не требует специальных инструментов. Шайбы Star-Lock часто используются на гладких валах и осях, так как для них не требуется специальное углубление.

Материалы производства стопорных колец

Самым популярным материалом производства является пружинная сталь разных марок – 40Х13, 60С2А, 65Г и др. За счет своей высокой устойчивости к мехнагрузкам, сталь для пружин может спокойно выдерживать весьма длительные такие воздействия.

Кольца часто производят и из стали-«нержавейки» (марки А1-А5). Они не боятся коррозии, что гарантирует их долгую «жизнь» в самых разных условиях.

Тем не менее, чтобы продлить срок службы стопорных приспособлений, их обрабатывают особым покрытием, защищающим от ржавчины.

Варианты слоя-защиты стопорных колец

оксидирование химическое (формирование тонкой оксид-пленки, останавливающей окислительный процесс);
оцинковка (тонкий цинковый слой хорошо защищает от коррозии и значительных колебаний температуры);
фосфатное/кадмиевое покрытие (надежно защищают от коррозии, но применяются редко из-за своей дороговизны).

На заводе пружин "УралМеталлРесурс" можно купить стопорные кольца любого вида, предварительно выбрав нужную продукцию по каталогу.

Стандарты изготовления стопорных колец

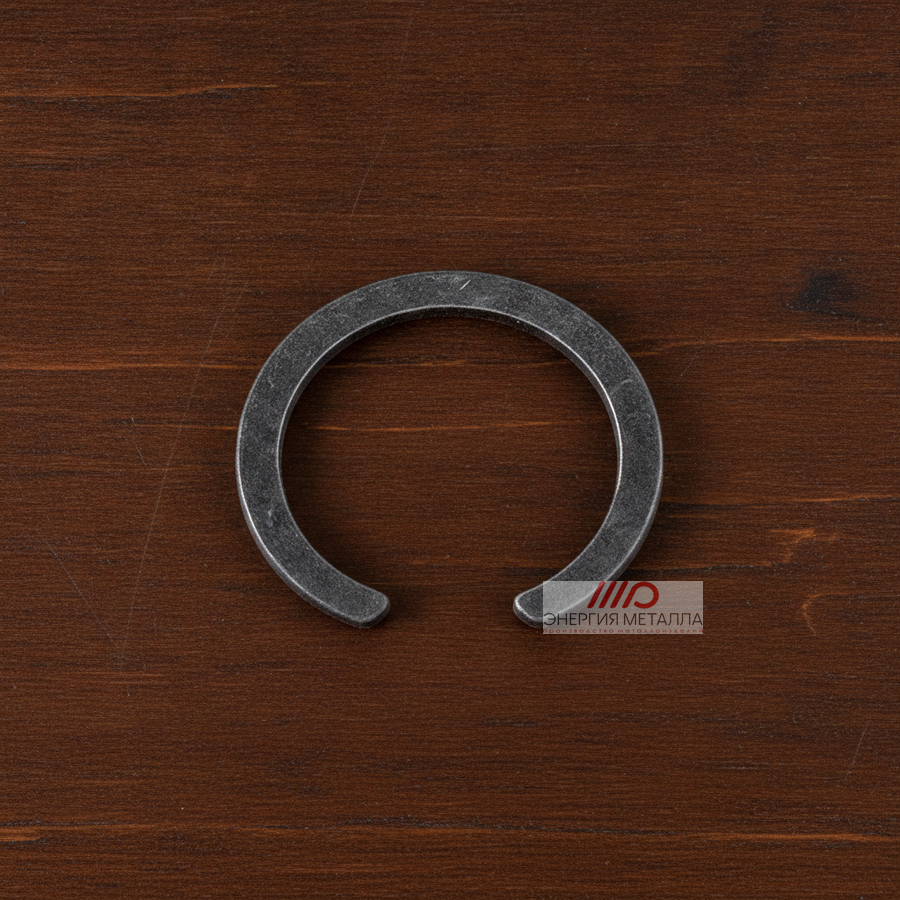

ГОСТ 13940-86

Настоящий стандарт распространяется на пружинные упорные плоские наружные концентрические кольца классов точности А, В и С и канавки для них, предназначенные для закрепления от осевого смещения подшипников качения и других деталей на валах диаметром от 4 до 200 мм.

ГОСТ 13941-86

Настоящий стандарт распространяется на пружинные упорные плоские внутренние концентрические кольца классов точности А, В и С и канавки для них, предназначенные для закрепления от осевого смещения подшипников качения и других деталей в отверстиях диаметром от 8 до 320 мм.

ГОСТ 13942-86 / DIN 471

Настоящий стандарт распространяется на пружинные упорные плоские наружные эксцентрические кольца классов точности А, В и С и канавки для них, предназначенные для закрепления от осевого смещения подшипников качения и других деталей на валах диаметром от 4 до 200 мм.

ГОСТ 13943-86 / DIN 472

Настоящий стандарт распространяется на пружинные упорные плоские внутренние эксцентрические кольца классов точности А, В и С и канавки для них, предназначенные для закрепления от осевого смещения подшипников качения и других деталей в отверстиях диаметром от 8 до 320 мм.

ГОСТ 11648-75 / DIN 6799

Настоящий стандарт распространяется на упорные быстросъемные шайбы для валов диаметров от 2 до 20 мм.
