Изготовление мелких деталей из металла по чертежам и эскизам
Мелкая деталь почти никогда не лежит на складе и не продаётся в розницу: её проще выточить заново, чем искать аналог. Втулки, оси, валики, штуцеры, шестерни малого диаметра, фланцы, нестандартный крепёж — делаем под конкретную задачу: замену в станке, ремонт техники, опытный образец или оснастку.
Готовый чертёж в САПР не нужен. Достаточно эскиза от руки с размерами, фотографии образца со штангенциркулем или самой сломанной детали — инженер снимет размеры и при необходимости сам доведёт набросок до рабочего чертежа. Работаем с любым металлом: конструкционные и легированные стали, нержавейка, алюминий, медь, латунь, бронза; титан и конструкционные пластики — по запросу.
Геометрию детали выдерживаем за счёт обработки на станках с ЧПУ и двойного контроля: оператор проверяет размеры в процессе, а каждое готовое изделие проходит выходной контроль ОТК — штангенциркуль, микрометр, нутромер, резьбовые калибры, при жёстких допусках координатно-измерительную машину. Допуск согласуем заранее по чертежу, чтобы деталь точно встала на место.
Какие мелкие детали изготавливаем
Изготавливаем мелкие металлические детали по чертежу, эскизу от руки или образцу — от 1 шт., без минимальной партии.
Сломалась маленькая деталь, а в магазине такой нет? Крупный завод отказал, потому что вам нужно две штуки, а не двести? Мелкая деталь почти никогда не лежит на складе и не продаётся в розницу — её проще выточить заново, чем искать аналог.
Делаем под конкретную задачу: замену в станке, ремонт техники, опытный образец, оснастку. Тела вращения, плоские и корпусные детали малого размера и малого тиража.
Что чаще всего заказывают

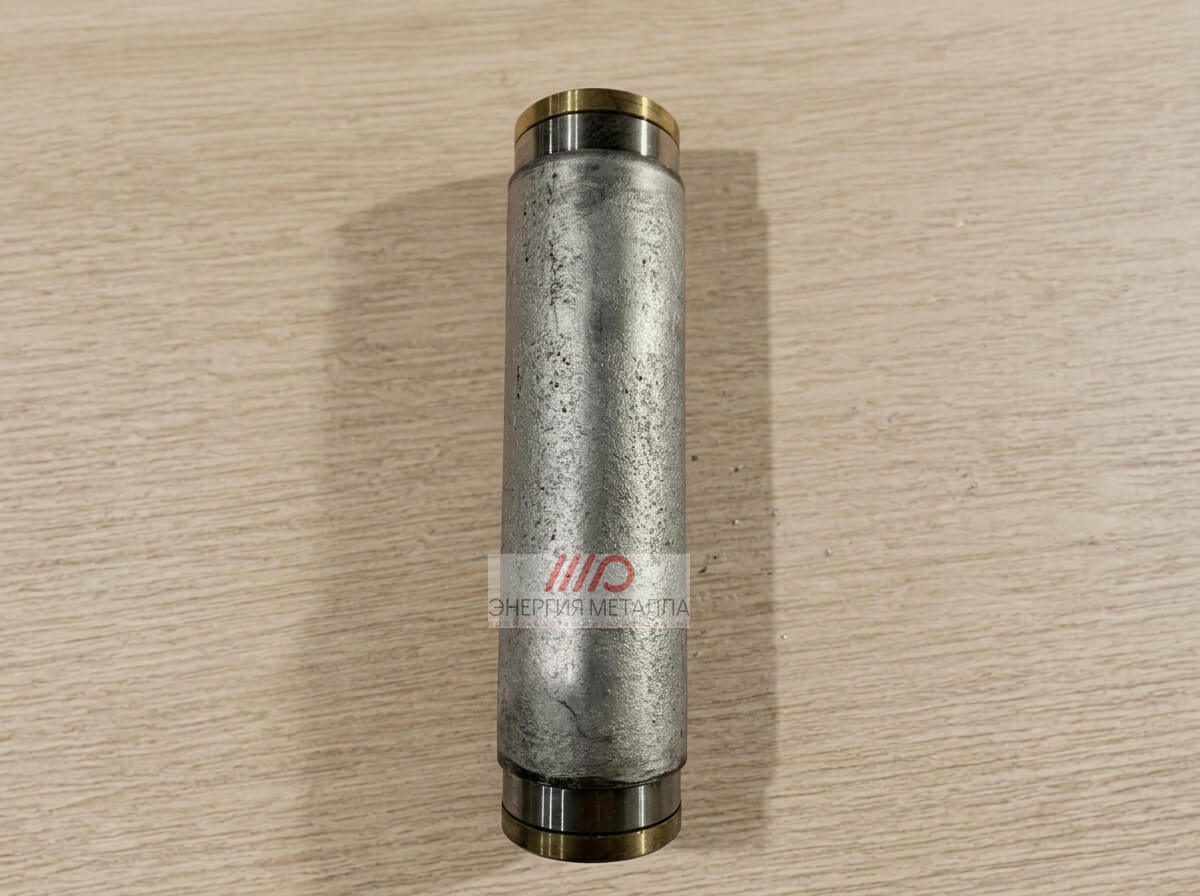

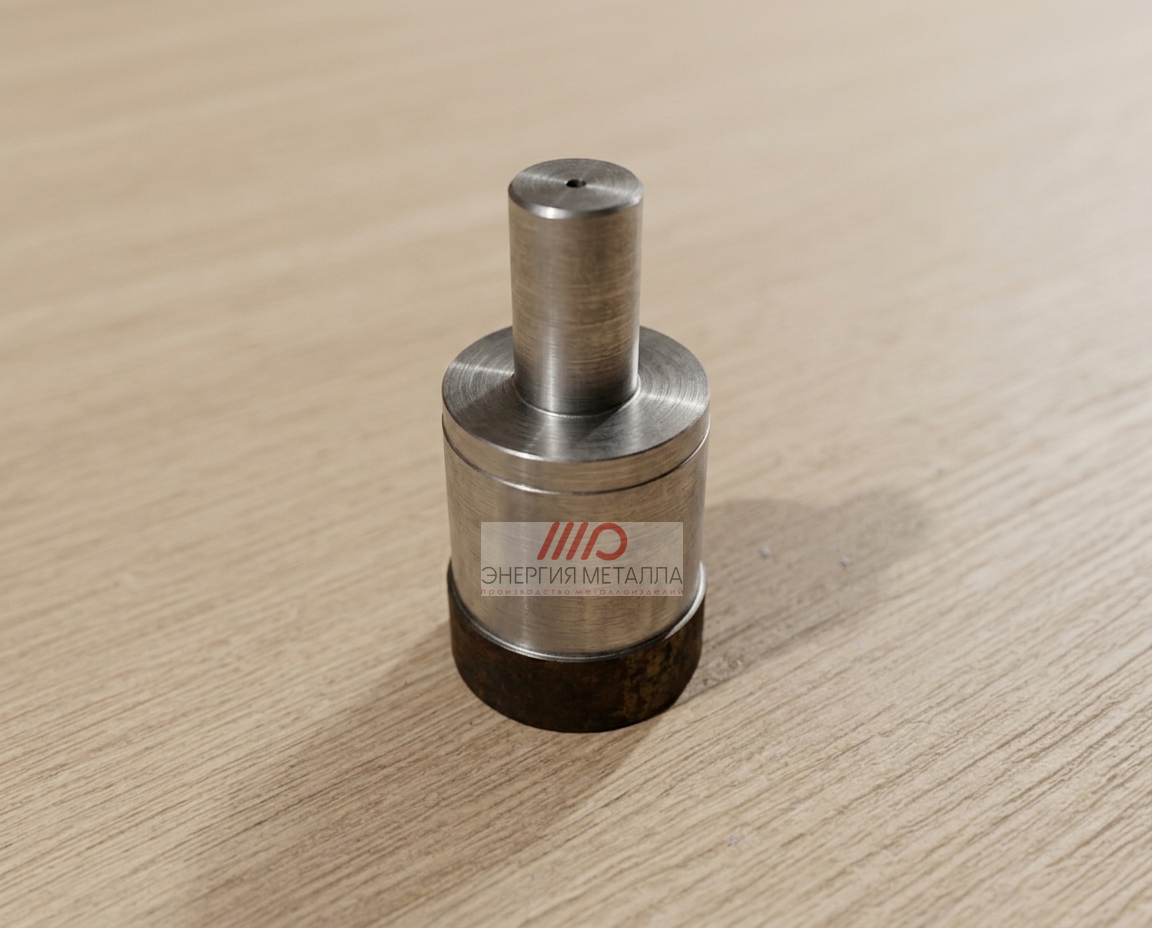

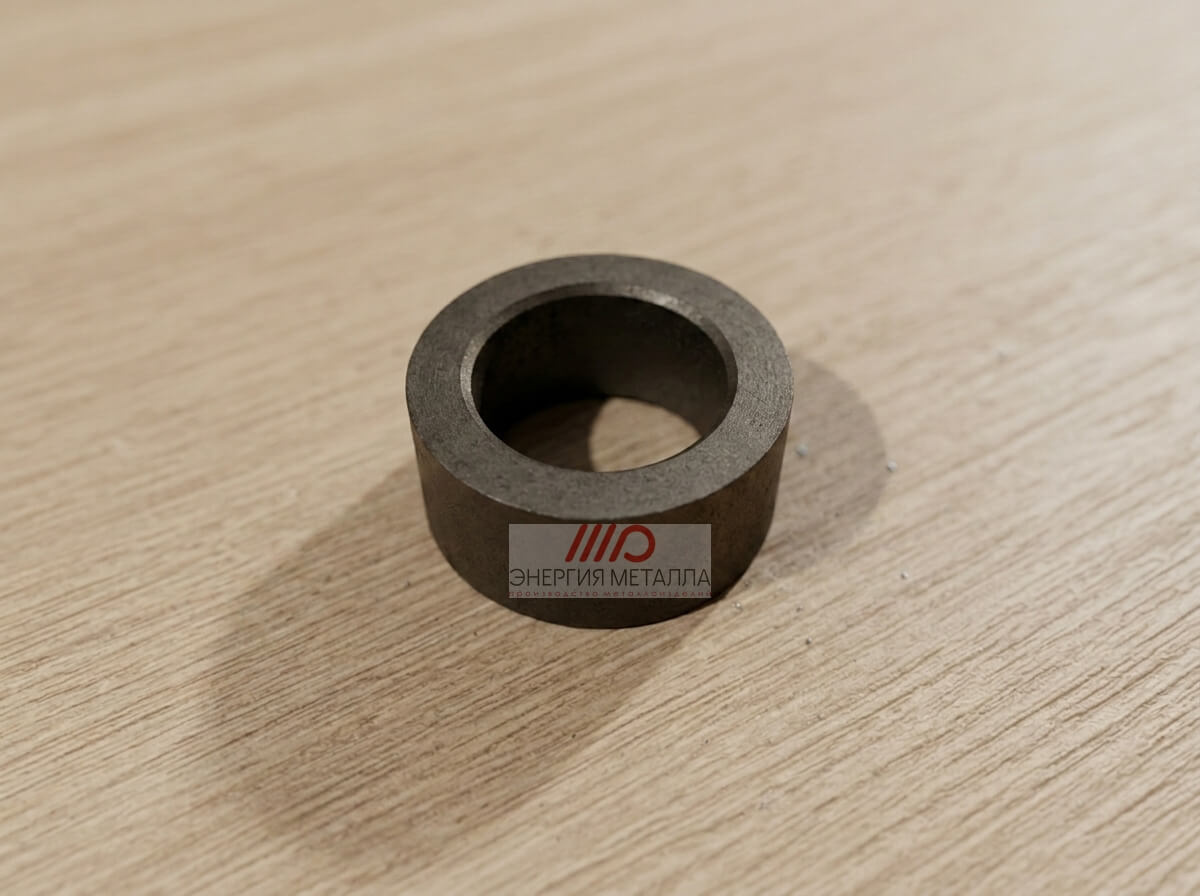

Втулки, оси, валики, пальцы, штуцеры, ниппели, переходники — точим на токарных станках с ЧПУ.

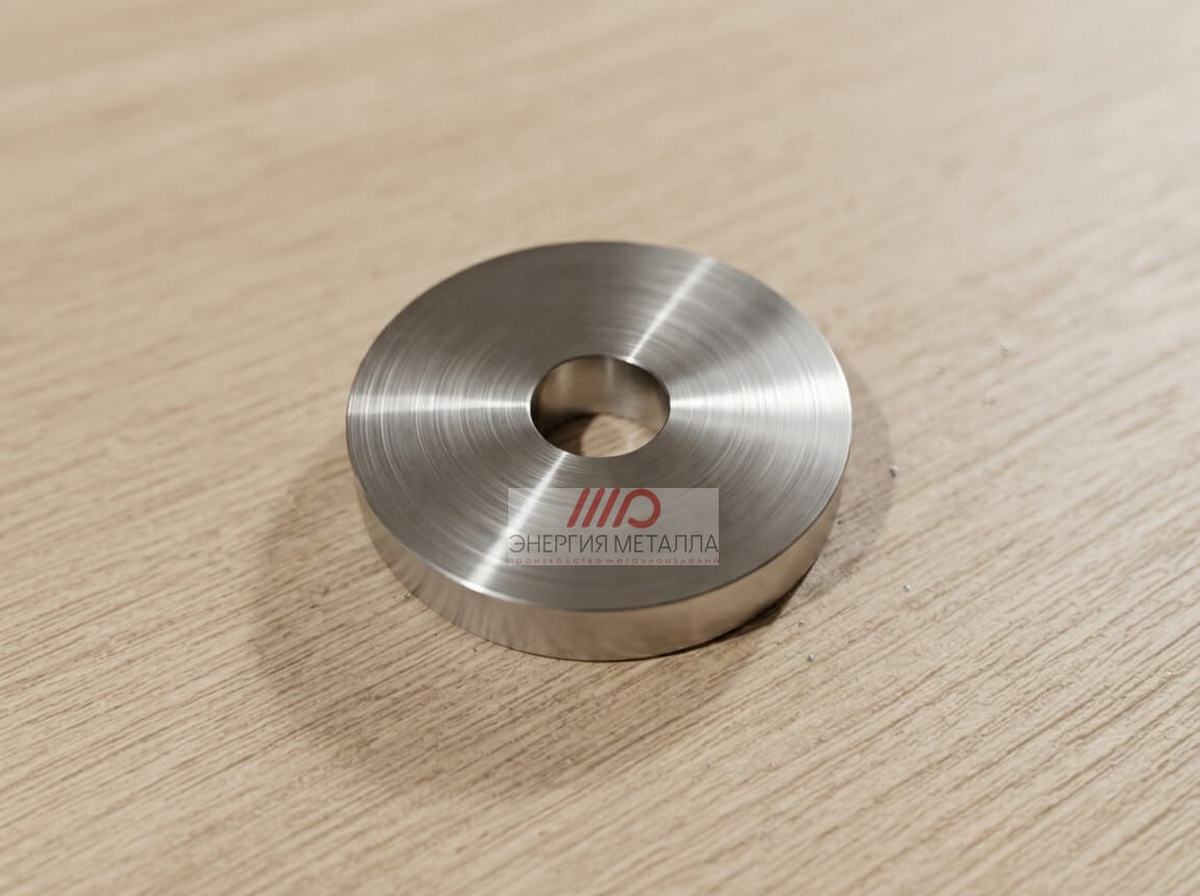

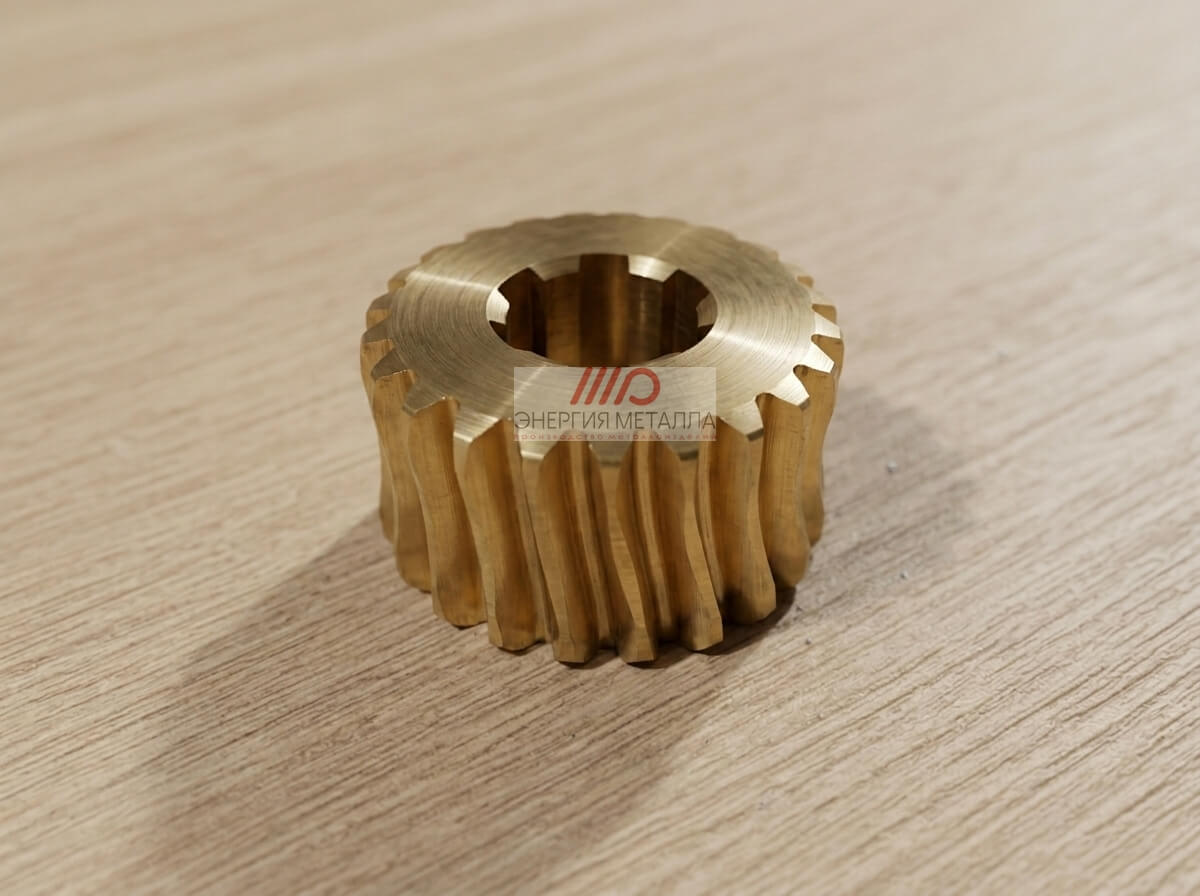

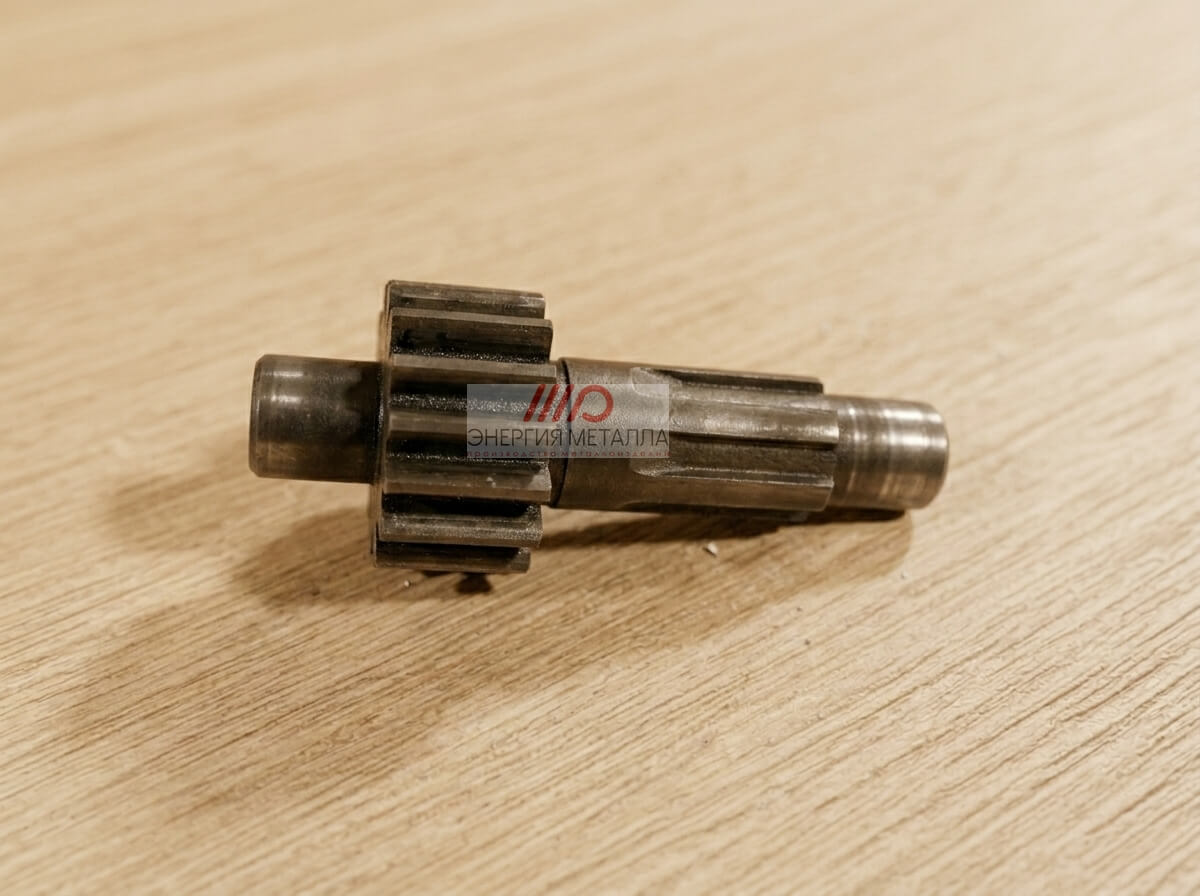

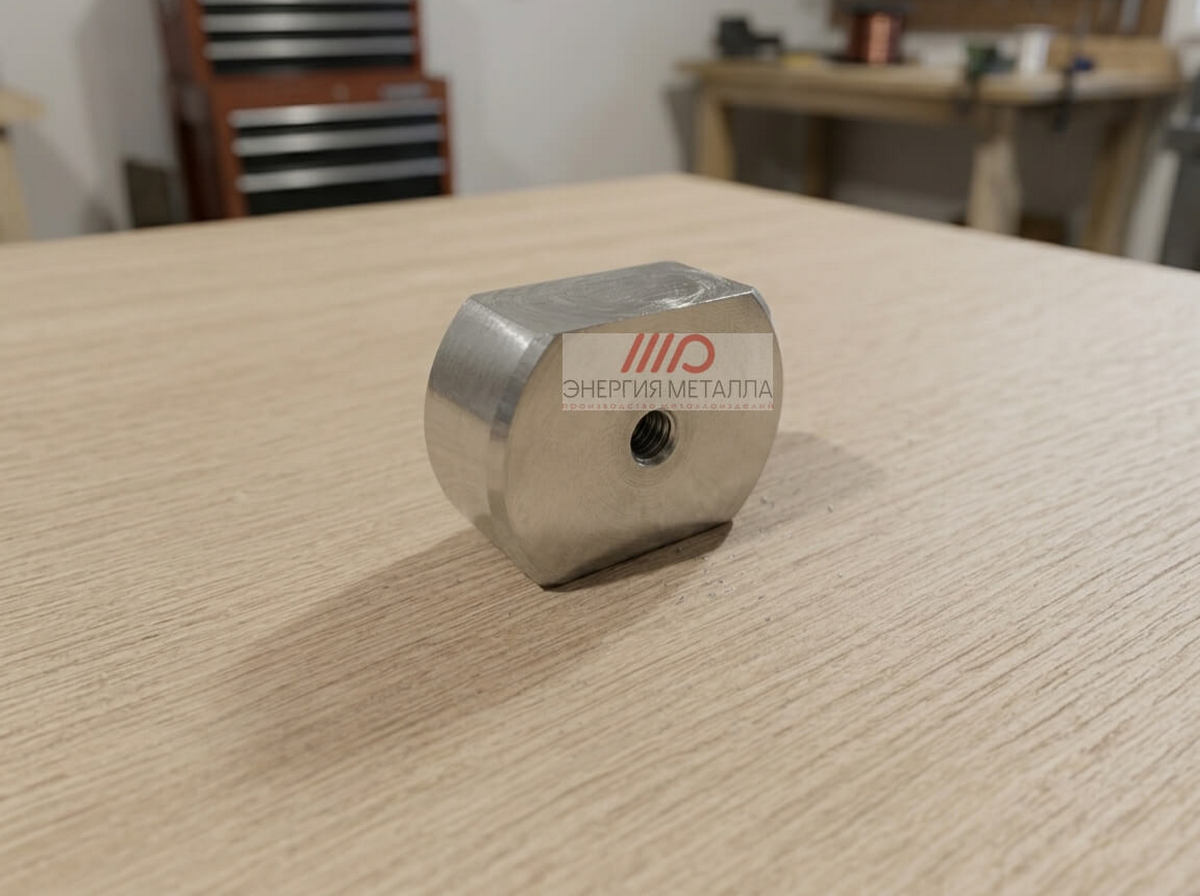

Шестерни и муфты малого диаметра, фланцы, крышки, заглушки, кронштейны, держатели, зажимы.

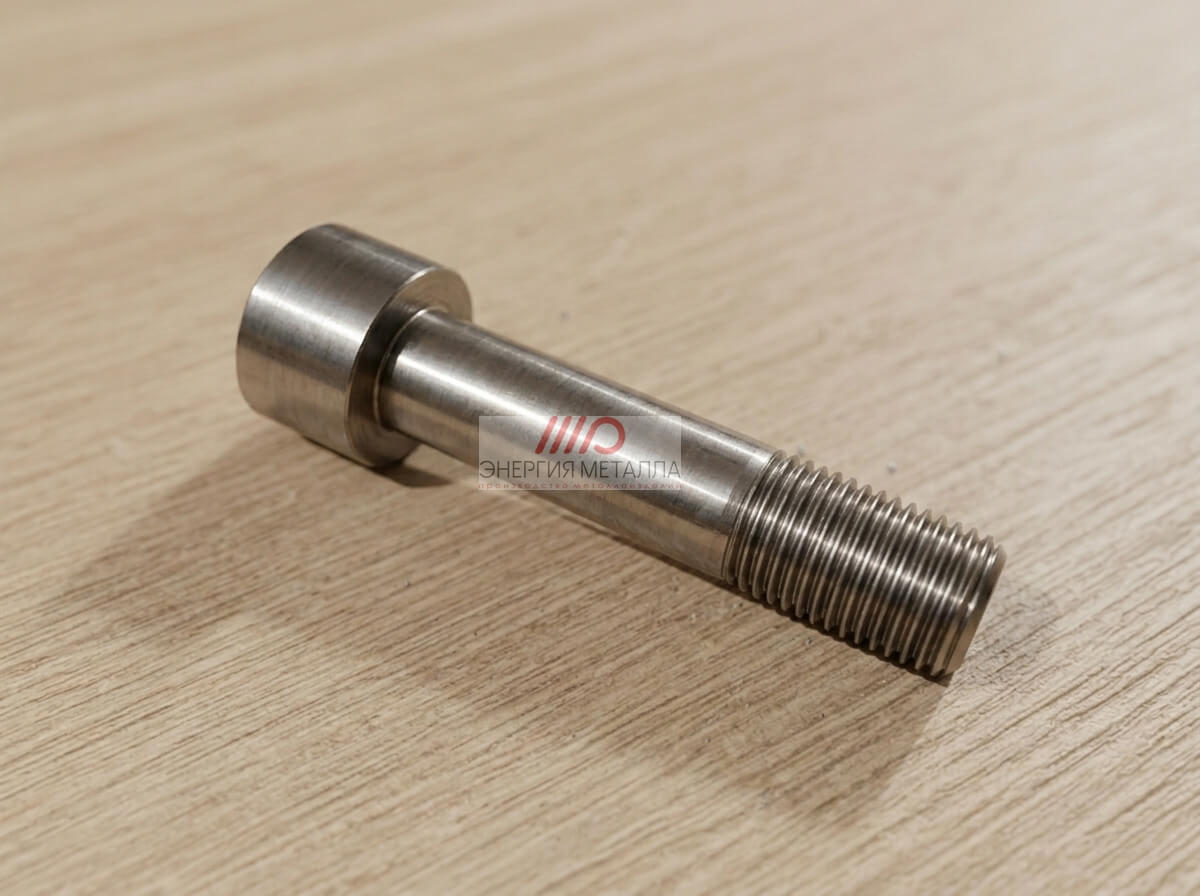

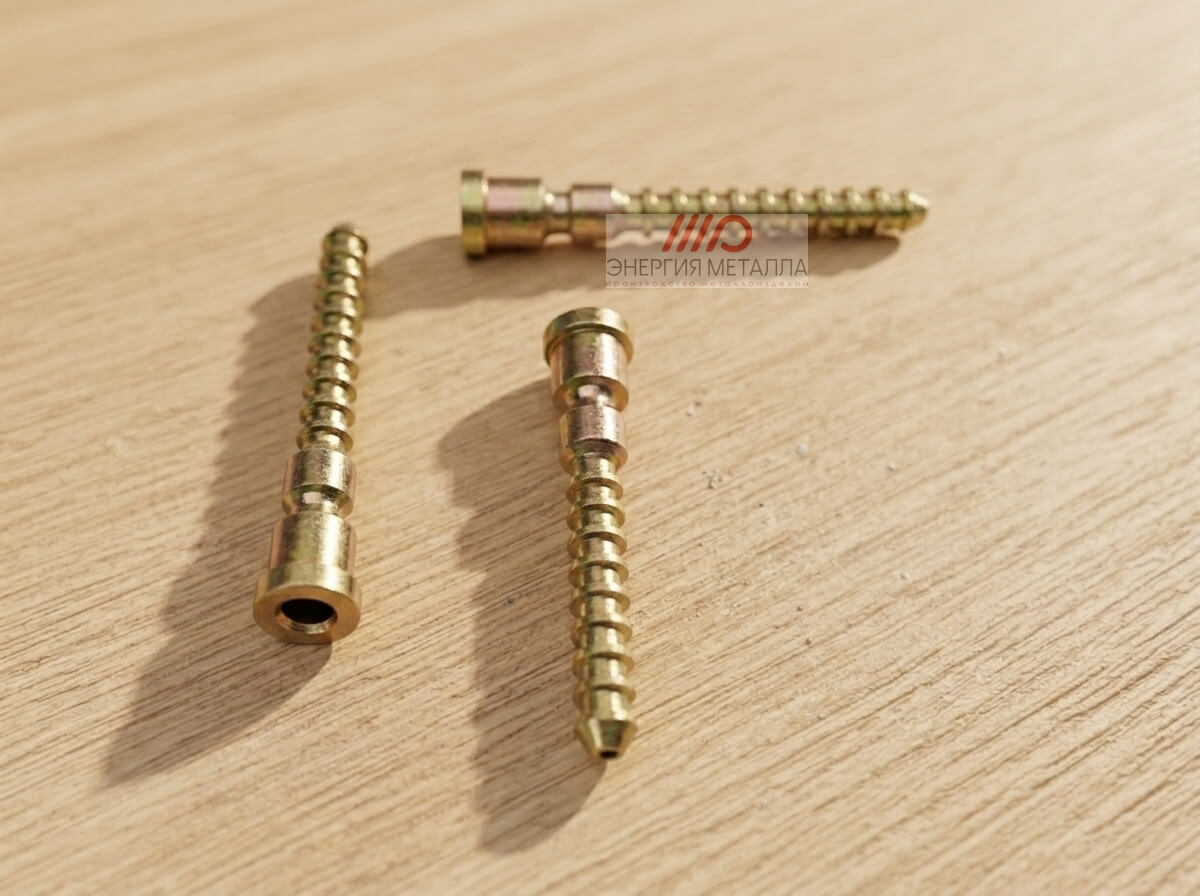

Болты и гайки с нетиповыми параметрами, шпонки, шайбы, детали приборов и оснастки.
| Вид детали | Типовая основа | Основная технология | Частый материал |
|---|---|---|---|

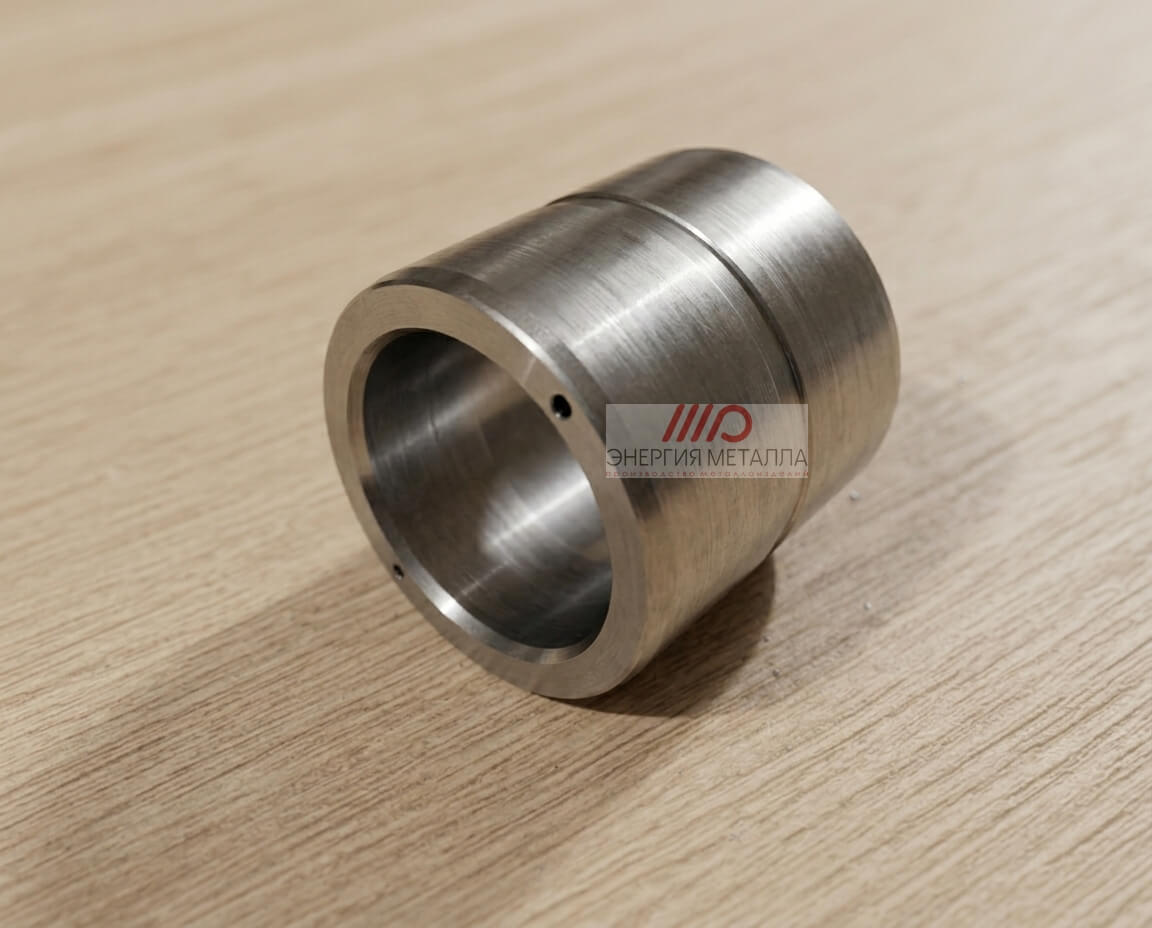

| Втулка | Тело вращения, Ø5–80 мм | Токарная ЧПУ | Бронза, латунь, сталь |

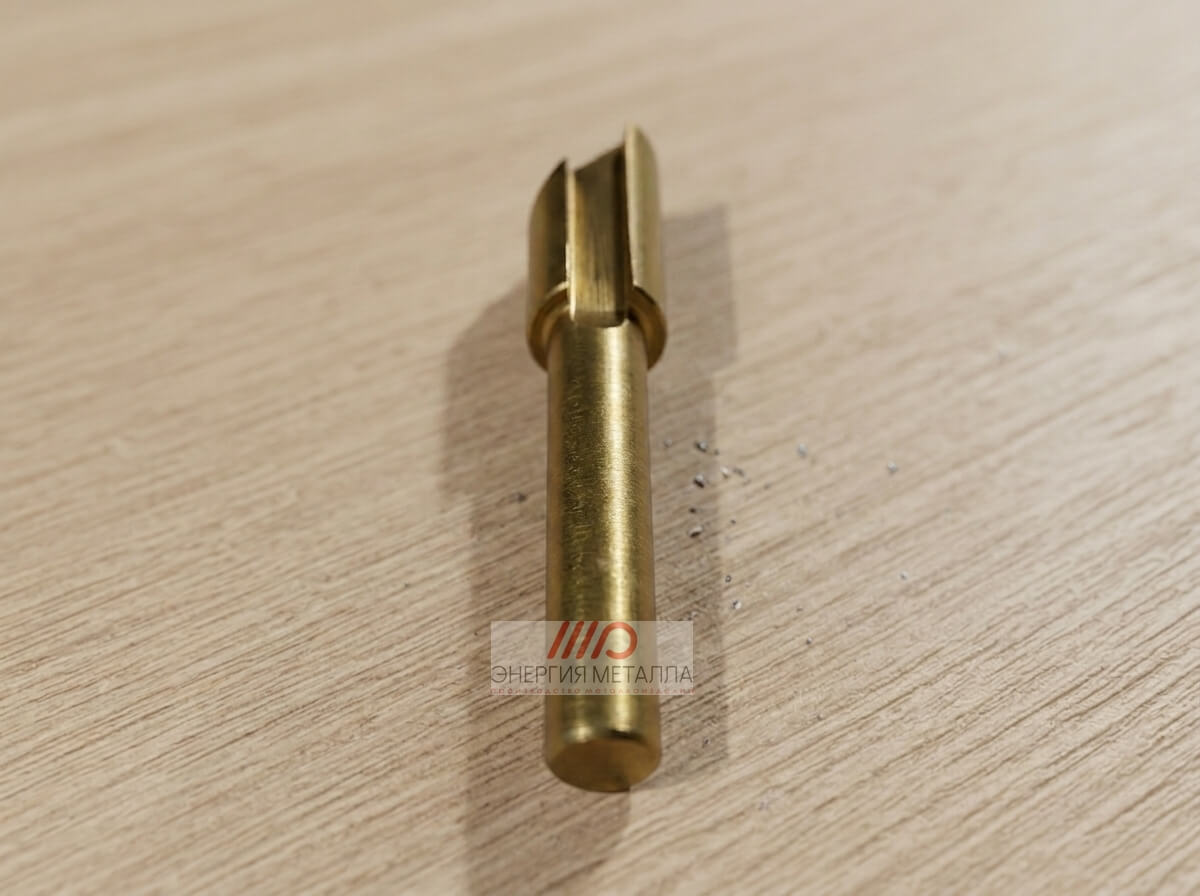

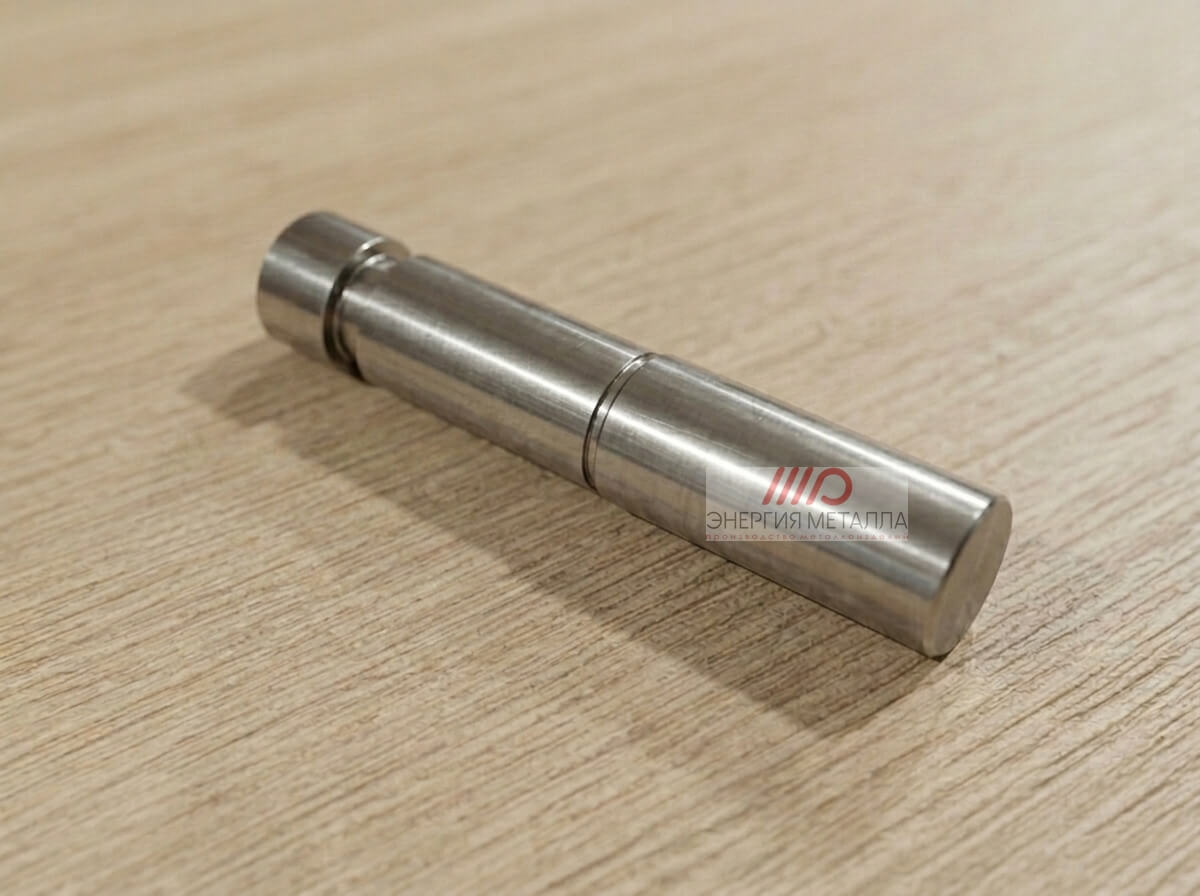

| Ось, валик, палец | Тело вращения | Токарная ЧПУ + шлифовка | Сталь 45, 40Х |

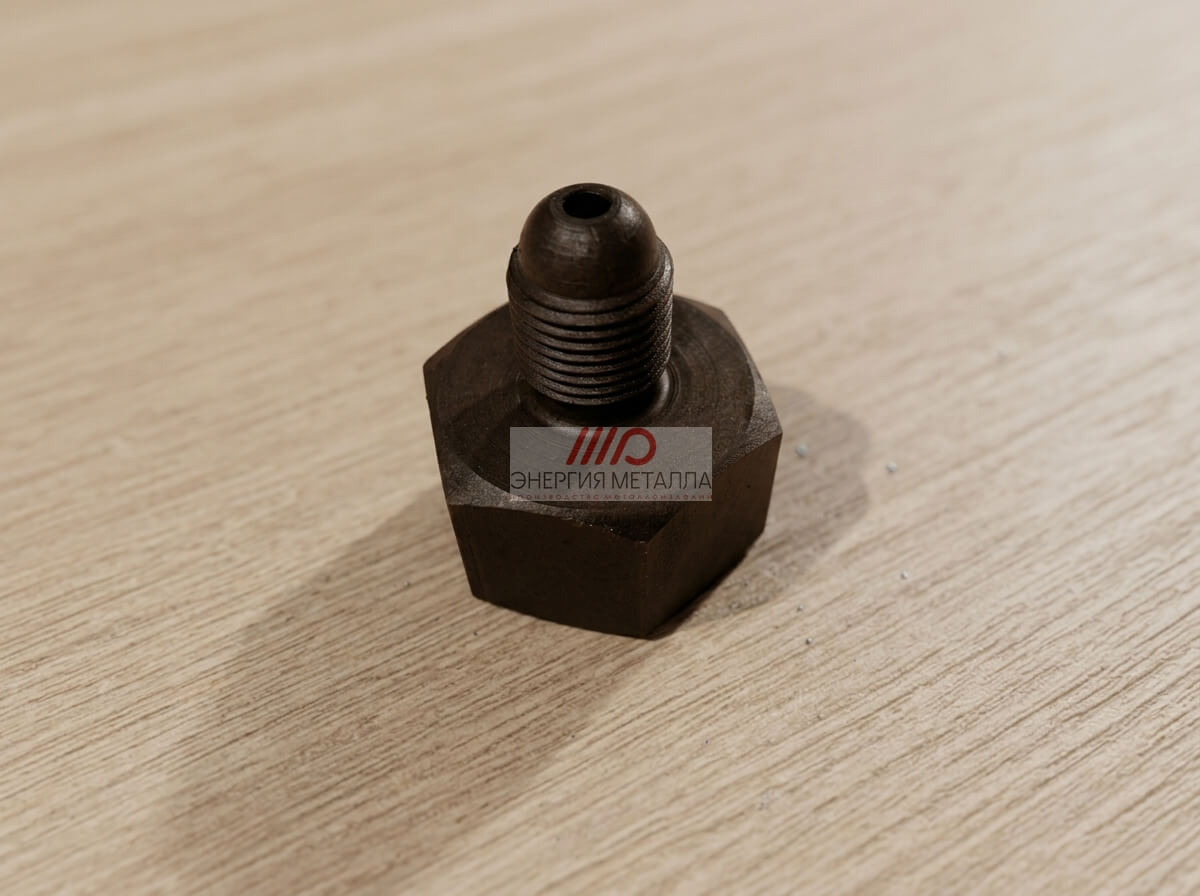

| Штуцер, ниппель | Тело вращения с резьбой | Токарная ЧПУ | Латунь, нержавейка |
| Шестерня малого диаметра | Зубчатый венец | Фрезерная ЧПУ | Сталь 40Х, 65Г |
| Фланец, крышка | Плоская / корпусная | Токарная + фрезерная | Сталь, алюминий |
| Кронштейн, держатель | Плоская из листа | Лазерная резка + гибка | Сталь, алюминий |
Не нашли свою деталь в списке? Перечень открытый — присылайте задание, оценим по чертежу или образцу.
От 1 штуки: единичные детали и малые партии
Крупные производства берут заказ от 50–100 штук — мы работаем от 1 детали без минимального тиража.
Нужна одна втулка на замену — сделаем одну. Честно о цене: единичная деталь в пересчёте на штуку выходит дороже партии. Причина простая — на каждый заказ станок настраивают заново и пишут управляющую программу ЧПУ.
Эти разовые затраты ложатся на 1 деталь так же, как на 100, поэтому в партии они «размазываются» и цена штуки падает.
| Тираж | Что происходит | Цена за штуку |
|---|---|---|
| 1–2 шт. | Полная наладка и программа на единичный заказ | Максимальная |
| 10–50 шт. | Наладка распределяется на партию | Заметно ниже |
| От 100 шт. | Налаженный процесс, минимум ручных операций | Минимальная |
Изготовление по эскизу, фото или образцу
Готовый чертёж в САПР — не обязательное условие. Достаточно эскиза, фотографии с размерами или самой детали.
Чаще всего деталь нужна тем, у кого никакого чертежа нет: есть только сломанный оригинал или примерное представление о форме. Этого достаточно — инженер снимет размеры и при необходимости сам доведёт набросок до рабочего чертежа.
Подойдёт любой вариант: эскиз от руки с размерами, фото образца со штангенциркулем, физическая деталь, цифровой чертёж или 3D-модель.
Минимум от вас: что за деталь, её размеры и из какого металла. Остального не хватает — инженер уточнит сам.
Материалы и технологии обработки
Подбираем металл под задачу детали: где-то важна прочность, где-то — стойкость к коррозии или малый вес.
Сомневаетесь в марке — подскажем по условиям работы детали. Технологию выбираем по геометрии: тело вращения точат, корпусную деталь фрезеруют, плоскую режут лазером.
С чем работаем
Конструкционные и легированные стали (Ст3, 20, 45, 40Х, 65Г), нержавейка (AISI 304, 316, 321), алюминий (Д16, АМГ, АД31), медь, латунь (Л63, ЛС59), бронза. Титан (ВТ1-0, ВТ6) и конструкционные пластики (капролон, фторопласт) — по запросу.
Технологии
Токарная обработка ЧПУ (оси, втулки, штуцеры), фрезерная ЧПУ (корпусные детали, пазы, зубчатые профили), лазерная резка листа, сверление и нарезка резьбы, шлифовка точных посадочных поверхностей.
Чаще всего деталь проходит несколько операций: например, валик точат на токарном центре, фрезеруют лыску и шлифуют посадку под подшипник.
Точность и контроль размеров
Главный страх заказчика мелкой детали — получить изделие, которое не встанет на место. Поэтому размеры контролируем на двух этапах.
Маленькая деталь не прощает ошибки: лишняя десятка по диаметру, и втулка не сядет в гнездо. Геометрию выдерживаем за счёт обработки на ЧПУ и двойного контроля.
Оператор проверяет геометрию после ключевых операций, не дожидаясь финала. Отклонение ловится сразу и устраняется, пока деталь ещё в работе.
Штангенциркуль, микрометр, нутромер — линейные размеры. Резьбовые калибры — резьба. Шаблоны — фасонные поверхности. Координатно-измерительная машина (КИМ) — прецизионные детали с жёсткими допусками.
Допуск согласуем по чертежу: для большинства деталей хватает стандартных квалитетов, для ответственных посадок задаём жёстче.
Сколько стоит и за какой срок
Точную сумму называет инженер после расчёта — «средней» цены на мелкую деталь не существует, слишком много переменных.
На стоимость влияют пять факторов. Логику ценообразования покажем заранее, чтобы вы понимали, из чего складывается цена.
| Фактор | Как влияет на цену |
|---|---|
| Тираж | Больше партия — ниже цена единицы |
| Материал | Нержавейка, бронза и титан дороже конструкционной стали |
| Сложность | Больше операций и жёстче допуски — дороже |
| Срочность | Приоритетный заказ дороже стандартного |
| Наличие чертежа | Готовый чертёж дешевле работы по образцу |
Ориентиры по рынку
Простые токарные детали при партии от 100 шт. — от 100 руб./шт.
Единичная деталь средней сложности — от 1 500 руб./шт.
Сложные многооперационные изделия — от 3 500 руб./шт.
Точная цена — после расчёта по заданию.
Сроки
Простые токарные и фрезерные детали — несколько рабочих дней.
Детали средней сложности — 5–10 рабочих дней.
Сложные многооперационные — 10–21 рабочий день.
Серийные партии — по согласованию.
На срок влияют наличие чертежа, доступность материала и сложность обработки. Точные дату и стоимость фиксируем после расчёта по вашему заданию. Для срочных задач есть приоритетная очередь — предупредите при заявке.
Как заказать: 4 шага от эскиза до детали
Путь от заявки до готовой детали простой — разбираться в технологии вам не нужно, это наша работа.
Чертёж, эскиз, фото или образец плюс материал, количество и желаемый срок — на почту или в мессенджер.
Инженер анализирует задание, уточняет недостающее и готовит цену со сроком.
Подтверждаете расчёт — заказ уходит в работу.
Изготовление на ЧПУ, выходной контроль ОТК, выдача или доставка.
Как разместить заказ на изготовление детали?
Перед тем как сделать заказ ознакомьтесь с отзывами о нашей компании.
Затем выберите удобный вариант заказа:
- Нажмите на один из значков
или отправьте сообщение на +7 995-85-02-096
- Напишите на info@metallux-k.ru или в форму обратной связи.
- Позвоните нам - +7-995-85-13-277
Напоминаем, что при размещении заказа у нас вы получаете:
- бесплатную доставку продукции до транспортной компании;
- специальные условия при заказе оптовых партий продукции.
Частые вопросы об изготовлении мелких деталей
Да, минимальная партия — 1 штука, верхней границы нет. Берём и единичную деталь на замену, и серию в несколько тысяч.
Единственный нюанс — экономика тиража. Разовые затраты на наладку станка и написание программы ЧПУ одинаковы хоть для 1 детали, хоть для 100, поэтому в пересчёте на штуку единичный заказ выходит дороже. Если деталь нужна одна и срочно — это рабочий сценарий, отказывать не будем.
Чертить не обязательно. Достаточно показать форму и дать размеры любым удобным способом.
Набросок на бумаге, фото детали с линейкой, описание в мессенджере или сам сломанный образец — инженер задаст уточняющие вопросы и переведёт это на технический язык сам. Минимум, который от вас нужен: что за деталь, её размеры и из какого металла. Если металл неизвестен — опишите, где деталь стоит и какую нагрузку держит, подберём марку.
Да, обломки часто достаточно информативны.
По ним снимают сохранившиеся размеры, а утраченную геометрию инженер восстанавливает по сопрягаемым поверхностям и логике узла. Чем больше исходных данных — фото детали в сборе до поломки, размеры посадочного места, название механизма — тем точнее результат. Если деталь работает в паре с другой (вал в подшипнике, шестерня в зацеплении), пришлите и ответную часть или её размеры.
Да. Если оригинал ломался в одном и том же месте, есть смысл не копировать слабое место, а усилить его.
Можно взять более прочный материал, увеличить радиус скругления в зоне концентрации напряжений, изменить термообработку. Скажите при заказе, как и где деталь выходила из строя — инженер предложит, что поправить. Решение остаётся за вами: точная копия или улучшенная версия.
Да, нарезаем метрическую, трубную и дюймовую резьбу, наружную и внутреннюю. Доступна и нестандартная — с нетиповым шагом или диаметром.
Для резьбовых деталей (штуцеров, ниппелей, переходников) важно указать тип резьбы и шаг. Не знаете обозначение — пришлите ответную деталь, замерьте шаг резьбомером или опишите, куда деталь вкручивается.
Это два разных сценария, и для каждого у нас своя страница.
| Параметр | Мелкие детали (эта страница) | Детали по чертежам заказчика |
|---|---|---|
| Что нужно от вас | Эскиз, фото или образец | Полный чертёж по ЕСКД |
| Типовая задача | Замена, ремонт, разовая деталь | Сложное изделие, серия, документация |
| Размер и тираж | Малый размер, от 1 шт. | Любой, включая крупные |
Есть конструкторская документация по ГОСТ и деталь сложная — вам на страницу по чертежам. Есть только сломанный оригинал или набросок — вы по адресу здесь.
Размер контролируем дважды: оператор проверяет геометрию в процессе обработки, затем каждая деталь проходит выходной контроль ОТК.
На выходе — микрометр, нутромер и резьбовые калибры, прецизионные детали меряем на координатно-измерительной машине. Допуск согласуем заранее по чертежу. Чтобы деталь точно встала, при заказе укажите критичные посадочные размеры — те, которыми деталь сопрягается с другими. На них зададим жёсткий допуск, на остальное — стандартный, чтобы не переплачивать.
Да, готовую деталь отправляем транспортной компанией.
Мелкие детали удобны в логистике — компактны и недороги в пересылке. При оформлении укажите город доставки и удобную транспортную компанию. Для единичной детали обычно подходит отправка в ближайший пункт выдачи перевозчика.
Предупредите о срочности сразу при заявке — для приоритетных заказов есть отдельная очередь.
На скорость сильнее всего влияют две вещи: наличие готового чертежа и доступность материала. Если деталь простая, материал ходовой и задание не требует уточнений, изготовление заметно ускоряется. Сложные многооперационные детали ускорить тяжелее — там физически нужно время на несколько переустановок и операций.
