Два параметра зацепления определяют, выдержит муфта нагрузку или разобьёт зубья за один сезон: модуль m и число зубьев z. Они связаны с делительным диаметром простым соотношением d = m × z — и именно эту пару чаще всего не удаётся найти ни в паспорте оборудования, ни в каталоге поставщика.

Ниже — формулы подбора, сводная таблица m и z по всем типоразмерам МЗ, калькулятор и методика восстановления параметров по изношенной детали.

Запросить рассчет

Зачем в зубчатой муфте знать модуль m и число зубьев z

Зубчатая муфта соединяет два соосных горизонтальных вала и передаёт крутящий момент, одновременно компенсируя угловое, радиальное и осевое смещение. Наружные зубья втулки входят в зацепление с внутренними зубьями обоймы, а бочкообразная форма зуба позволяет валам «играть» относительно друг друга. Подробное устройство и типы исполнений разобраны на странице каталога муфта зубчатая МЗ.

Значения m и z нужны в трёх ситуациях:

  • Заказ по чертежу. Производитель считает стоимость по параметрам зацепления — без m и z он не оценит объём зубонарезных работ.
  • Замена изношенной муфты без документации. Оборудование 70–80-х годов часто идёт без КД, а по внешнему диаметру типоразмер определяется неоднозначно.
  • Момент выше серийного ряда. За пределами 63 000 Н·м таблиц стандарта нет, зацепление проектируют индивидуально.

Число зубьев прямо определяет несущую способность: нагрузку воспринимают одновременно десятки зубьев. Отсюда и главное преимущество зубчатой муфты — момент, недоступный упругим конструкциям того же габарита.

Нормативная база: ГОСТ 5006-55, 5006-83 и ГОСТ Р 50895-96

Путаница в стандартах — источник половины ошибок при заказе. Три документа описывают одни и те же изделия, но по-разному.

Стандарт Статус в РФ Диапазон моментов Параметры зацепления
ГОСТ 5006-55Заменён71–100 000 кгс·мТипы МЗ и МЗП, момент в кгс·м
ГОСТ 5006-83Утратил силу1000–63 000 Н·мПриложение 2: m, z, расстояние между венцами
ГОСТ Р 50895-96Действующий1000–63 000 Н·мПриложение Б: параметры зубчатого соединения

Действующий документ — ГОСТ Р 50895-96. Он нормирует три типа муфт, рабочую температуру до 120 °С и климатические исполнения по ГОСТ 15150. Обозначение читается так: Муфта 1-4000-50-1-55-1У2 — тип 1, момент 4000 Н·м, посадочные отверстия 50 и 55 мм.

ГОСТ 5006-83 силу утратил, но остаётся рабочим справочником: по нему изготовлена основная масса муфт на советском оборудовании, а приложение 2 этого стандарта — самый доступный источник значений m и z.

  Взаимозаменяемость между редакциями не гарантирована. Диапазоны расточки втулок отличаются: для первого типоразмера по ГОСТ 5006-83 это 20–40 мм, по типоряду 5006-94 — уже 18–38 мм. У одиннадцатого разница ещё заметнее: 120–220 против 140–210 мм. Заказали «МЗ-5» без указания стандарта — рискуете получить деталь, которая не сядет на вал. В заявке указывайте редакцию.

Формулы расчёта модуля и числа зубьев

Точный аналитический расчёт зубчатой муфты невозможен: в работе смещения валов меняются, нагрузка перераспределяется между зубьями неравномерно, а пятно контакта «плавает» по бочкообразной поверхности. Поэтому методика условная — сначала подбор по таблице, затем проверка.

Подбор муфты по крутящему моменту

Номинальный момент на валу:

T = 9550 × P / n

где P — мощность привода, кВт; n — частота вращения, об/мин.

Расчётный момент с учётом характера нагрузки:

Tp = T × K × Ks
  • K   коэффициент режима работы: 1,0 при плавном пуске, 1,5–2,0 при ударных нагрузках
  • Ks   коэффициент запаса: 1,3–1,5 в нормальных условиях, 1,8–2,5 в тяжёлых

Итоговая проверка прочности по ряду стандарта:

K1 × K2 ≤ Mм / Mраб

где Mм — табличный момент типоразмера, Mраб — длительно действующий момент на валу, K1 — коэффициент ответственности передачи (1,0–1,8), K2 — коэффициент условий работы (1,0–1,5).

Проверка по удельному давлению и изгибу

Основной критерий работоспособности зацепления — не поломка зуба, а износ. Проверяем удельное давление на рабочей поверхности:

q = 2T / (D0 × z × b × h) ≤ [q]

где D0 = m × z — делительный диаметр, мм; b — длина зуба, мм; h — рабочая высота зуба, мм. Допускаемое удельное давление [q] = 12…15 Н/мм² в зависимости от твёрдости зубьев и наличия смазки.

Дополнительно — проверка на изгиб:

σ = 2T / (d × b × m × z × Kt) ≤ [σ]

Kt учитывает динамичность нагрузки и величину перекоса. Не прошла хотя бы одна проверка — берём следующий типоразмер по ряду. «Натягивать» нагрузку коэффициентами бессмысленно: износ проявится на первых сотнях моточасов.

Калькулятор подбора зубчатой муфты

Введите параметры привода — калькулятор посчитает расчётный момент и подберёт типоразмер с модулем и числом зубьев. Диаметр вала можно не заполнять, но с ним подбор точнее.

  Расчёт момента и подбор типоразмера

Коэффициент K × Ks: плавный пуск — 1,5 • умеренные толчки — 2,2 • ударные нагрузки — 3,5 • тяжёлый реверсивный режим — 5,0. Диаметр вала можно не указывать, но с ним подбор точнее.

Ориентировочная оценка модуля

Когда типоразмер ещё не выбран, а порядок величины нужен уже сейчас:

m ≈ 0,01 × ∛Tp

Полученное значение округляют до стандартного ряда: 2; 2,5; 3; 4; 6; 8; 10 мм. Практический диапазон модулей для зубчатых муфт — от 2 до 10 мм. Число зубьев на малых типоразмерах составляет 30–40, на средних 46–56, на крупных доходит до 62.

Коэффициент ширины венца ψ = b / D0 в существующих конструкциях держат в пределах 0,12–0,16. Увеличивать b сверх этого не стоит: длинный зуб хуже прирабатывается, а неравномерность нагрузки растёт.

Таблица модулей и чисел зубьев по типоразмерам МЗ и МЗП

Сводные значения m и z для всего типоряда. Делительный диаметр посчитан как d = m × z — по нему удобно сверять параметры снятой с оборудования детали.

Типоразмер m, мм z d = m × z, мм Номинальный момент, Н·м Предельная частота, об/мин
МЗ-1 / МЗП-12,530751 0006300
МЗ-2 / МЗП-22,538951 6005000
—3,0361082 5004500
МЗ-3 / МЗП-33,0401204 0004000
МЗ-4 / МЗП-43,0481446 3003350
МЗ-5 / МЗП-53,05616810 0002800
МЗ-6 / МЗП-64,04819216 0002500
МЗ-7 / МЗП-74,05622425 0002120
МЗ-8 / МЗП-84,06224831 5001900
МЗ-9 / МЗП-96,04627640 0001700
МЗ-10 / МЗП-106,05633663 0001400
МЗ-11 / МЗП-118,04838470 0001250
МЗ-12 / МЗП-128,054432100 0001130
МЗ-13 / МЗП-1310,048480150 0001000

Модуль растёт ступенчато, а внутри ступени меняется только z. Шесть типоразмеров подряд идут на m = 3 и m = 4: несущую способность наращивают числом зубьев, а не высотой профиля.

Муфты МЗП отличаются наличием промежуточного вала. Одиночная муфта компенсирует только угловое смещение — чтобы собрать ещё и радиальное, ставят пару муфт на промежуточном валу.

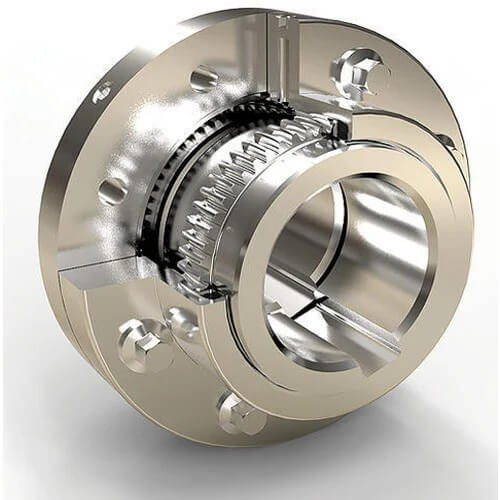

Муфта зубчатая фото
Муфта зубчатая фото

Подбор по мощности и частоте вращения привода

Расчётный момент Tp для K × Ks = 1,5 и минимальный типоразмер по несущей способности:

Мощность двигателя 3000 об/мин 1500 об/мин 750 об/мин
15 кВт72 Н·м → МЗ-1143 Н·м → МЗ-1286 Н·м → МЗ-1
30 кВт143 Н·м → МЗ-1286 Н·м → МЗ-1573 Н·м → МЗ-1
55 кВт263 Н·м → МЗ-1525 Н·м → МЗ-11050 Н·м → МЗ-2
110 кВт525 Н·м → МЗ-11050 Н·м → МЗ-22100 Н·м → МЗ-3
200 кВт955 Н·м → МЗ-11910 Н·м → МЗ-33820 Н·м → МЗ-3
315 кВт1504 Н·м → МЗ-23008 Н·м → МЗ-36016 Н·м → МЗ-4
  Таблица показывает главную ловушку подбора: по моменту почти вся левая колонка укладывается в МЗ-1. Но вал электродвигателя на 200 кВт при 3000 об/мин физически не входит в расточку МЗ-1 — её верхняя граница 38–40 мм. Реальный типоразмер задаёт диаметр вала, а момент работает верхней проверкой.

Отсюда правило: сначала подбираем муфту по наибольшему диаметру концов соединяемых валов, затем проверяем по моменту. Не прошла проверку — переходим на ступень выше. По этой же логике подбирают муфты для насосных агрегатов, конвейерных приводов, крановых механизмов и редукторов: диаметр вала известен всегда, момент считается.

Получить рассчет

Как определить m и z по изношенной муфте без чертежа

Типовая ситуация: агрегат стоит, муфта разбита, документации нет. Восстановить параметры можно тремя способами — от простого к трудоёмкому.

1. Сверка по таблице типоразмеров
Если деталь стандартная, достаточно замерить наружный диаметр обоймы D и диаметр расточки под вал. Пара этих значений однозначно ложится в строку типоряда, откуда берутся m и z. Способ занимает пять минут и закрывает большинство случаев.
2. Прямой обмер зацепления
Подсчитайте число зубьев z и замерьте диаметр вершин da. Модуль вычисляется как m = da / (z + 2). Контроль по впадинам: df = d − 2,5m, где d = m × z. Полученное значение округляйте до стандартного ряда — расхождение в десятые доли означает износ, а не нестандартный модуль.
3. Шаблон профиля или штангензубомер
Когда венец изношен настолько, что da «уплыл», модуль определяют по толщине зуба на делительной окружности.
  Ключевой нюанс. Зуб втулки бочкообразный по длине — это и позволяет муфте работать с перекосом. Замер по краю венца даст заниженный диаметр вершин и ошибку в модуле. Мерить нужно по средней плоскости венца.

Изношенную деталь или импортный образец можно передать на производство целиком: геометрию снимают на месте, чертёж восстанавливают по факту замера.

Материалы и твёрдость зубьев

Втулки и обоймы изготавливают коваными из стали не ниже марки 40 по ГОСТ 1050 либо литыми из стали 40Л и 45Л по ГОСТ 977. В современной практике чаще берут сталь 45 и 40Х с последующей закалкой.

Параметр ГОСТ 5006-55 ГОСТ 5006-83 / ГОСТ Р 50895-96
Твёрдость зубьев втулокне ниже 40 HRC42–51 HRC
Твёрдость зубьев обоймне ниже 35 HRC42–51 HRC
Угол профиля зуба20°20°
Форма зуба втулкиэвольвентныйэвольвентный, бочкообразный
Допустимый перекос втулкидо 0°30′до 1°30′
Смазканигрол, И-50АИТП-300, ИГП-38

Сталь 40Х вместо стали 40 закладывают не из перестраховки. На объектах масляная ванна редко держит герметичность: манжеты изнашиваются, уровень масла никто не контролирует. Твёрдый зуб снижает износ в таких условиях, но регламент не отменяет — работа всухую разбивает зацепление в разы быстрее расчётного ресурса.

Чем зубчатая муфта отличается от других типов

Зубчатая конструкция выигрывает по моменту и компенсации смещений, но требует смазки и не гасит удары. Когда это критично, смотрят на соседние типы.

Тип муфты Компенсация смещений Передаваемый момент Обслуживание
Зубчатая МЗ угловое, радиальное, осевое высокий, до 63 000 Н·м по ГОСТ масляная ванна, замена манжет
Упругая втулочно-пальцевая МУВП небольшие, с гашением ударов средний замена упругих втулок
Пластинчатая МУП угловое и осевое средний без смазки
Фланцевая ПФРК не компенсирует высокий не требует
Цепная радиальное и угловое средний смазка цепи
Шарнирная большие углы между осями средний смазка шарниров
Кулачковая не компенсирует, размыкается высокий периодический осмотр
Втулочная не компенсирует низкий и средний не требует

Изготовление муфт по заданным m и z

Производство берёт в работу чертёж, эскиз или изношенный образец. Технологическая цепочка: анализ исходных данных → конструкторская документация → заготовка → механическая обработка → нарезка зубьев → термообработка → контроль геометрии → сборка.

Параметр Диапазон
Наружный диаметр60–1000 мм
Длина в сборе100–800 мм
Модуль зацепления2–10 мм
Твёрдость зубьев после ТОдо 42–51 HRC
Форма зуба втулкиэвольвентный, бочкообразный

Изготавливаем муфты по стандартным типоразмерам ГОСТ и по нестандартным параметрам зацепления, включая моменты за верхней границей серийного ряда. Нарезаем бочкообразный зуб — профиль, который и отличает муфту от обычного зубчатого венца. Изготовитель — ООО ПКП «Энергия Металла».

  Сроки изготовления
  •   Простые детали по чертежам — 5–7 рабочих дней
  •   Сложные механически обработанные изделия — 7–14 рабочих дней
  •   Крупные партии — срок согласовывается отдельно

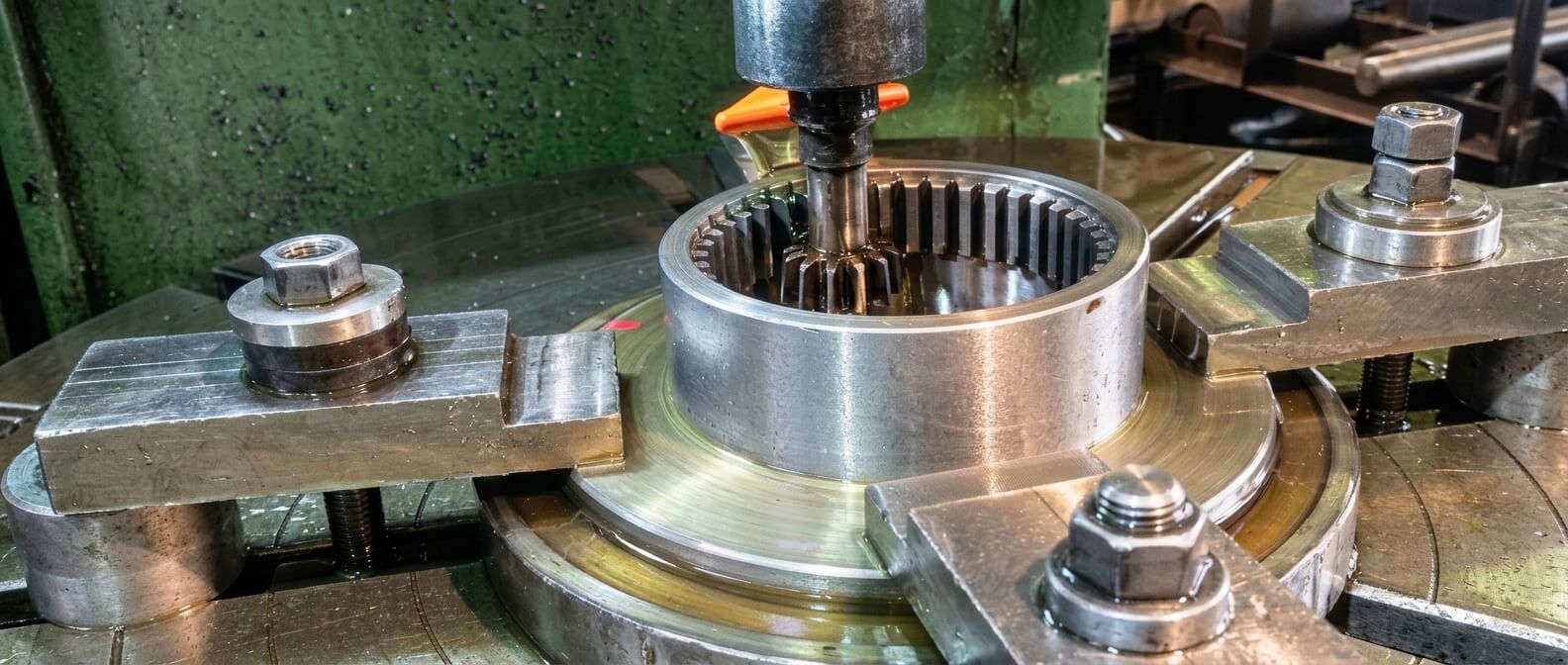

Нарезка зубчатого венца муфты по чертежу заказчика

Рассчитаем зацепление и изготовим муфту

Для расчёта стоимости достаточно указать модуль, число зубьев, диаметр вала, передаваемый момент и климатическое исполнение. Нет этих данных — присылайте фото детали и параметры привода, недостающее восстановим.

Задать вопрос

Частые вопросы о расчёте и изготовлении зубчатых муфт

Десять вопросов, которые конструкторы и механики чаще всего задают на профильных форумах. Ответы дополняют основной материал, а не повторяют его.

Сначала подбираете типоразмер по расчётному моменту и диаметру вала, потом переносите проверенные параметры в КД. В рабочем чертеже зубчатого венца нужна отдельная таблица параметров: модуль m, число зубьев z, угол профиля 20°, делительный диаметр d = m × z, диаметр вершин da = d + 2m, диаметр впадин df = d − 2,5m, высота зуба h = 2,25m, степень точности зацепления и величина бочкообразности. Отдельным видом показывают сечение зуба — без него производитель не поймёт, нужен прямой профиль или бочкообразный.
Нет. У муфты зубья втулки бочкообразные по длине — именно эта форма позволяет компенсировать перекос осей. Расчётные модули CAD-систем для цилиндрических колёс исходят из полного контакта по длине зуба и равномерного распределения нагрузки, а в муфте не выполняется ни то ни другое. Приближённо зацепление оценивают как прямозубую передачу — но только для прикидки. Рабочие данные берут из таблиц ГОСТ 5006 или ГОСТ Р 50895-96, а для эвольвентных шлицевых соединений — из ГОСТ 6033-80.
Полный обмер зацепления: число зубьев z, диаметр вершин da по средней плоскости венца, диаметр впадин, ширину венца b, длину и диаметр расточки под вал. Модуль считается как m = da / (z + 2) и округляется до ряда 2; 2,5; 3; 4; 6; 8; 10. Если результат не ложится на стандартный ряд — вероятен дюймовый модуль или изношенные вершины. В этом случае надёжнее снять шаблон профиля. Импортную деталь можно передать на производство целиком: геометрию снимут инструментально и восстановят чертёж под замещение.
Серийный ряд ГОСТ Р 50895-96 заканчивается на 63 000 Н·м. Дальше идут специальные муфты по индивидуальным техническим условиям, до 250 000 Н·м. Готовой таблицы для них нет — зацепление рассчитывают вручную. Практический ориентир даёт продолжение типоряда: у крупных типоразмеров модуль лежит в диапазоне 8–10 мм при z = 48–58. Наращивают обычно модуль и ширину венца b, а не число зубьев — длинный ряд мелких зубьев хуже прирабатывается. Проверку по удельному давлению и изгибу в этом случае выполняют обязательно, с поправкой на неравномерность контакта.
Геометрия строится по эвольвенте с углом профиля 20°. Для z = 38 и m = 2,5: делительный диаметр d = 95 мм, диаметр вершин da = 100 мм, диаметр впадин df = 88,75 мм, высота зуба h = 5,6 мм. Дальше начинается специфика. Стандартный модуль «цилиндрическое зубчатое колесо» в КОМПАС или SolidWorks даёт прямой зуб — для муфты он не годится. Бочкообразность строят вручную: генерируют эвольвентный профиль в нескольких сечениях по длине зуба со смещением и натягивают поверхность по сечениям.
По обоим, но в определённом порядке. Диаметр вала задаёт нижнюю границу: муфта должна физически сесть на вал. Момент задаёт проверку сверху — выбранный типоразмер должен пройти условие K1 × K2 ≤ Mм / Mраб. Ориентировочный диаметр муфты можно оценить как dм ≈ k × ∛Tp, где k зависит от твёрдости зубьев: k = 12 при 56–62 HRC и k = 4–6 при 40–50 HRC. Не проходит проверка по моменту — берите следующий типоразмер, а не увеличивайте коэффициенты.
Не всегда. Номер типоразмера совпадает, а диапазон расточки втулок — нет. У первого типоразмера это 20–40 мм против 18–38 мм, у одиннадцатого — 120–220 против 140–210 мм. Разница в пару миллиметров означает, что новая деталь не сядет на существующий вал. В заявке указывайте не только номер (МЗ-5, МЗ-11), но и стандарт, по которому изготовлена исходная муфта. Если стандарт неизвестен — замерьте фактический диаметр расточки старой детали и укажите его цифрой.
Считаем по шагам. Номинальный момент T = 9550 × 30 / 3000 = 95,5 Н·м. При плавном пуске и нормальных условиях K × Ks ≈ 1,5, значит Tp ≈ 143 Н·м. По моменту подходит даже МЗ-1 с запасом в семь раз. Но вал такого двигателя — порядка 48 мм, а расточка МЗ-1 ограничена 38–40 мм. Реально нужен МЗ-2 (m = 2,5, z = 38) или МЗ-3 (m = 3, z = 40) — в зависимости от редакции стандарта и фактического диаметра вала. Типоразмер здесь диктует посадка, а не нагрузка.
Четыре рабочих варианта, по возрастанию затрат: следующий типоразмер по ряду (самое простое — растут и m, и z, и ширина венца); увеличить ширину зубчатого венца b в пределах ψ = b / D0 = 0,12–0,16, выше этого зуб хуже прирабатывается; поднять твёрдость зубьев до 42–51 HRC, что увеличивает допускаемое удельное давление; снизить перекос осей выверкой агрегата — при перекосе нагрузка ложится на часть зубьев. Чего делать не стоит — подгонять коэффициенты режима работы под желаемый результат.
Критична, хотя на практике так работает большинство муфт: манжеты изнашиваются, масло вытекает, уровень никто не контролирует. Расчётный ресурс зацепления при этом не выдерживается — трение растёт, зубья разбиваются в зоне контакта сферической поверхности втулки с обоймой. Штатная смазка — масляная ванна с ИТП-300 или ИГП-38. Частичная компенсация при негерметичном узле — сталь 40Х или 50 вместо стали 40 с закалкой до 42–51 HRC. Износ замедляется, но проблема не снимается: контроль зацепления и замена смазки остаются в регламенте.
