Шайба — подкладная деталь между крепежом и основанием. В зависимости от типа она распределяет нагрузку, защищает поверхность, стопорит соединение или компенсирует осевой зазор.
Резьба от 1 до 48 мм · толщина 0,3–10 мм · наружный диаметр до 145 мм · упругая сила гроверов от 8 до 11 192 Н
Справочник собран по действующим ГОСТ 11371-78, 6958-78, 6402-70 и стандартам DIN: классификация по назначению, таблицы размеров с массой партии, сравнение способов стопорения и алгоритм подбора.
- Что делает шайба в соединении и когда без неё нельзя
- Классификация шайб
- Плоские шайбы: ГОСТ 11371-78 и DIN 125
- Увеличенные, уменьшенные и специальные шайбы
- Пружинные шайбы гровер: ГОСТ 6402-70 и DIN 127
- Стопорные шайбы: что реально держит вибрацию
- Где DIN расходится с ГОСТ
- Как подобрать шайбу: алгоритм, зазор, материалы
- Ошибки применения и монтаж
- Вопросы и ответы
Что делает шайба в соединении и когда без неё нельзя
Разберём, для чего нужна шайба и из чего делают такие детали. Функций у неё четыре, и почти всегда работает одна-две из них:
- Распределение нагрузки. Опорная площадь под гайкой растёт, давление на деталь падает. Ключевая функция для мягких оснований — дерева, алюминия, пластика, тонкого листа.
- Защита поверхности. Грань гайки при затяжке царапает и задирает деталь, шайба принимает это на себя. Важно для окрашенных и оцинкованных поверхностей.
- Стопорение. Сопротивление самоотвинчиванию за счёт упругости или врезания зубьев.
- Компенсация. Выборка осевого зазора и выравнивание уклона опорной поверхности.

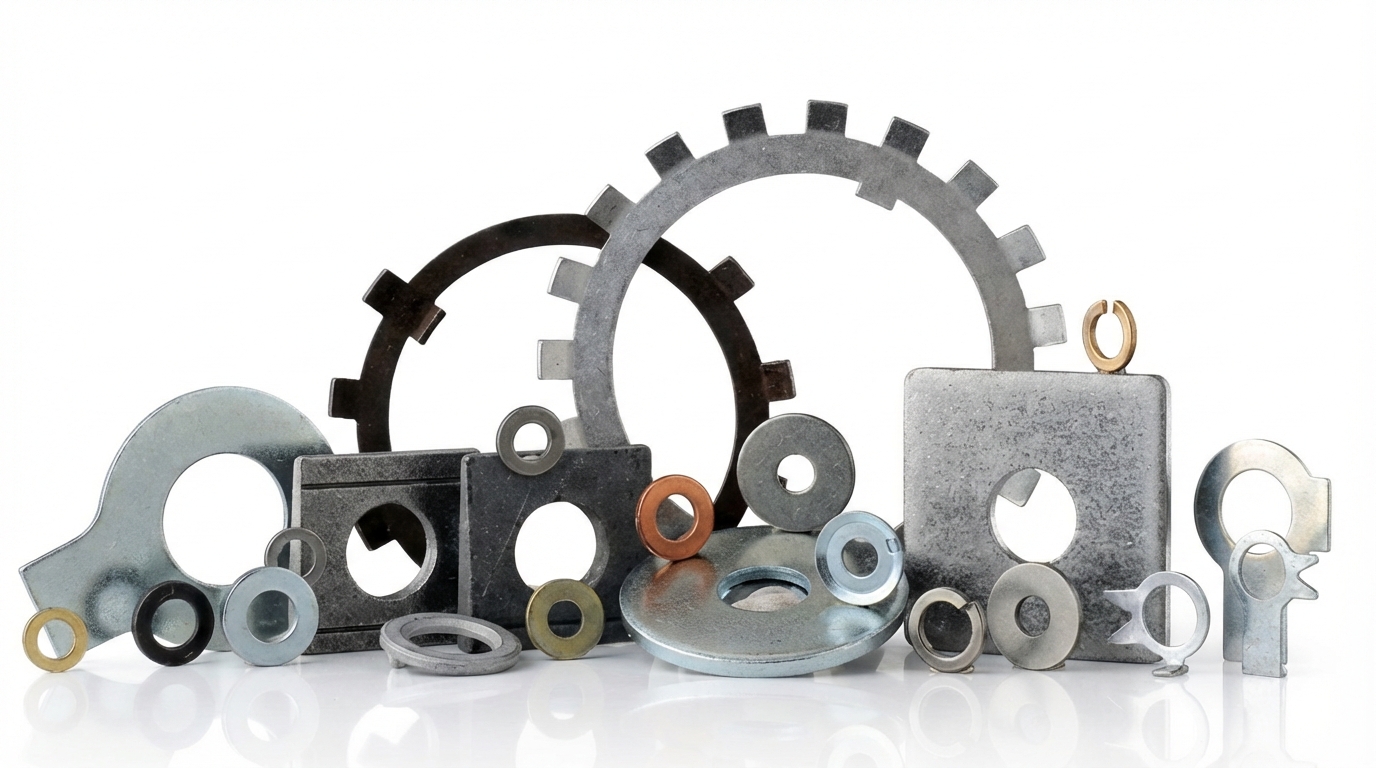

Основные типы: плоская, увеличенная, пружинная, зубчатая, тарельчатая
| Задача | Что взять | Почему |
|---|---|---|
| Распределить нагрузку на мягкое основание | Увеличенная ГОСТ 6958-78 | Площадь опоры втрое больше нормальной |
| Не повредить поверхность детали | Плоская ГОСТ 11371-78 | Достаточная толщина и нормированная твёрдость |
| Застопорить в узле со слабой вибрацией | Пружинная ГОСТ 6402-70 | Дешёвое решение при продольной нагрузке |
| Застопорить при сильной вибрации | Клиновая DIN 25201, зубчатая | Механический замок вместо упругости |
| Застопорить шлицевую гайку | Многолапчатая ГОСТ 11872-89 | Лапка загибается в паз гайки |
| Выбрать осевой зазор | Регулировочная, тарельчатая ГОСТ 3057-90 | Подбор по толщине или упругая компенсация |
| Выровнять уклон полки швеллера | Косая ГОСТ 10906-78 | Клиновой профиль под уклон 10 или 12 % |
Отдельно про самодельную замену. Подкладка из листа той же толщины не заменяет шайбу: у неё нет нормированной твёрдости, под нагрузкой она проседает, усилие затяжки падает — то есть возникает ровно то самоослабление, ради борьбы с которым деталь и ставят. В неответственных соединениях это допустимо, в нагруженных — нет.
Классификация шайб
Тип определяется по четырём признакам: назначение, форма профиля, исполнение и класс точности. Класс точности задаёт не только допуски, но и твёрдость: у плоских деталей класса А это не менее 140 HV, у класса С — не менее 100 HV. Разница в твёрдости на треть означает, что деталь класса С заметнее сминается под головкой болта.
Исполнение 1 — без фаски, исполнение 2 — с фаской по внутреннему диаметру, оно выпускается только классом точности А и только для резьбы от 5 мм.
Расшифровка обозначения
| Обозначение | Что означает |
|---|---|
| Шайба А.12.01.08кп.016 ГОСТ 11371-78 | Плоская, класс точности А, под резьбу 12 мм, исполнение 01, сталь 08кп, цинковое хроматированное покрытие 6 мкм |
| Шайба 2.12.01.08кп.016 ГОСТ 11371-78 | То же, исполнение 2 — с фаской |
| Шайба 12.01.08кп.016 ГОСТ 6958-78 | Увеличенная под резьбу 12 мм, сталь 08кп, цинк 6 мкм |
| Шайба 8 3Х13 ГОСТ 6402-70 | Пружинная, тип Н (нормальная), под резьбу 8 мм, сталь 3Х13, без покрытия |
| Шайба 8Л 65Г 029 ГОСТ 6402-70 | Пружинная лёгкая (тип Л), сталь 65Г, кадмиевое хроматированное покрытие 9 мкм |
Плоские шайбы: ГОСТ 11371-78 и DIN 125
Самый массовый тип. Стандарт покрывает резьбу от 1 до 48 мм в двух классах точности. Наружный диаметр примерно вдвое больше диаметра резьбы, толщина растёт ступенчато: у ходовых размеров М8 и М10 это 16 и 20 мм при толщине 1,6 и 2,0 мм.
| Резьба d, мм | Отверстие, класс А | Отверстие, класс С | Наружный диаметр, мм | Толщина s, мм | Масса 1000 шт., кг |
|---|---|---|---|---|---|
| 4 | 4,3 | 4,5 | 9,0 | 0,8 | 0,308 |
| 5 | 5,3 | 5,5 | 10,0 | 1,0 | 0,443 |
| 6 | 6,4 | 6,6 | 12,0 | 1,6 | 1,016 |
| 8 | 8,4 | 9,0 | 16,0 | 1,6 | 1,828 |
| 10 | 10,5 | 11,0 | 20,0 | 2,0 | 3,571 |
| 12 | 13,0 | 13,5 | 24,0 | 2,5 | 6,270 |
| 14 | 15,0 | 15,5 | 28,0 | 2,5 | 8,612 |
| 16 | 17,0 | 17,5 | 30,0 | 3,0 | 11,295 |
| 18 | 19,0 | 20,0 | 34,0 | 3,0 | 14,697 |
| 20 | 21,0 | 22,0 | 37,0 | 3,0 | 17,156 |
| 22 | 23,0 | 24,0 | 39,0 | 3,0 | 18,339 |
| 24 | 25,0 | 26,0 | 44,0 | 4,0 | 32,315 |
| 27 | 28,0 | 30,0 | 50,0 | 4,0 | 42,298 |
| 30 | 31,0 | 33,0 | 56,0 | 4,0 | 53,612 |
| 36 | 37,0 | 39,0 | 66,0 | 5,0 | 92,033 |
| 42 | 43,0 | 45,0 | 78,0 | 7,0 | 182,680 |
| 48 | 50,0 | 52,0 | 92,0 | 8,0 | 294,013 |
Вес партии дан для исполнения 1 класса точности А: столбец «масса 1000 шт.» закрывает расчёт при закупке и доставке. Для изделий из других материалов её пересчитывают коэффициентом: 0,35 — алюминиевый сплав, 0,97 — бронза, 1,08 — латунь, 1,13 — медь.
По согласованию с изготовителем стандарт прямо разрешает выпускать детали с другими толщинами — это законный путь к нестандартному размеру без отступления от ГОСТ.
Увеличенные, уменьшенные и специальные шайбы
Когда опорной площади нормального ряда не хватает, берут увеличенное исполнение по ГОСТ 6958-78. Разница существеннее, чем кажется по цифрам: под резьбу 12 мм наружный диаметр растёт с 24 до 37 мм, а рабочая площадь опоры — почти втрое.
| Резьба d, мм | Отверстие, класс А | Наружный диаметр, мм | Толщина s, мм | Масса 1000 шт., кг |
|---|---|---|---|---|
| 6 | 6,4 | 18,0 | 1,6 | 2,796 |
| 8 | 8,4 | 24,0 | 2,0 | 6,130 |
| 10 | 10,5 | 30,0 | 2,5 | 12,170 |
| 12 | 13,0 | 37,0 | 3,0 | 22,000 |
| 14 | 15,0 | 44,0 | 3,0 | 32,000 |
| 16 | 17,0 | 50,0 | 3,0 | 41,000 |
| 18 | 19,0 | 56,0 | 4,0 | 68,000 |
| 20 | 21,0 | 60,0 | 4,0 | 78,000 |
| 24 | 25,0 | 72,0 | 5,0 | 131,000 |
| 30 | 31,0 | 92,0 | 6,0 | 277,000 |
| 36 | 37,0 | 110,0 | 8,0 | 529,000 |
| 48 | — | 145,0 | 10,0 | 1129,606 |
Стандарт допускает изготовление с внутренними диаметрами 12,5, 14,5 и 16,5 мм — промежуточными относительно основного ряда.
Остальные специальные исполнения решают узкие задачи:
| Тип | ГОСТ | DIN | Назначение |
|---|---|---|---|
| Уменьшенная | ГОСТ 10450-78 | DIN 433 | Стеснённая компоновка, резьба 1–48 мм |
| Косая | ГОСТ 10906-78 | DIN 434 | Выравнивание уклона полок швеллеров (10 %) и двутавров (12 %) |
| Для пальцев | ГОСТ 9649-78 | DIN 1440 | Шарнирные соединения, пальцы диаметром 3–100 мм |
| Для деревянных конструкций | — | DIN 440 | Квадратное отверстие или увеличенный диаметр под мягкое основание |
| Сферическая и коническая | ГОСТ 13438-68 | DIN 6319 | Компенсация непараллельности опор в шарнирных и регулируемых узлах |
| Быстросъёмная упорная | ГОСТ 11648-75 | DIN 6799, Star-Lock | Фиксация на валах 2–20 мм без резьбы, ставится плоскогубцами |
| Квадратная пластина | — | — | Анкерные узлы от 20 мм, изготавливается по чертежу |
Сферическая пара по ГОСТ 13438-68 работает вместе с конической и снимает перекос до нескольких градусов — без неё болт в непараллельных опорах нагружается на изгиб. Быстросъёмная шайба Star-Lock по DIN 6799 стоит ближе к стопорным кольцам, чем к крепёжным шайбам: она садится в канавку вала и подбирается по её диаметру.
Квадратные пластины стандартом не описаны: сторону принимают равной диаметру болта с запасом около полутора диаметров отверстия в каждую сторону, отверстие делают на 2–3 мм больше анкера под монтажные отклонения. При серьёзных нагрузках размер считают проверкой основания на смятие и изгиб.
Пружинные шайбы гровер: ГОСТ 6402-70 и DIN 127
Гровер — разрезной виток, который при затяжке сжимается до плоского состояния и упирается острыми кромками в гайку и деталь. ГОСТ 6402-70 предусматривает четыре типа, а не три, как часто пишут: Н (нормальные), Т (тяжёлые), ОТ (особо тяжёлые) — все с квадратным сечением, и Л (лёгкие) с прямоугольным.
Разница между типами не косметическая. Ниже — толщина сечения и расчётная упругая сила для стали 65Г.
| Резьба d, мм | Тип Н, толщина / сила | Тип Т, толщина / сила | Тип ОТ, толщина / сила | Тип Л, толщина / сила |
|---|---|---|---|---|
| 6 | 1,4 мм / 88 Н | 2,0 мм / 418 Н | — | 1,2 мм / 36 Н |
| 8 | 2,0 мм / 214 Н | 2,5 мм / 583 Н | — | 1,6 мм / 72 Н |
| 10 | 2,5 мм / 339 Н | 3,0 мм / 770 Н | 3,5 мм / 1490 Н | 2,0 мм / 114 Н |
| 12 | 3,0 мм / 499 Н | 3,5 мм / 1000 Н | 4,0 мм / 1774 Н | 2,5 мм / 187 Н |
| 14 | 3,2 мм / 463 Н | 4,0 мм / 1235 Н | 4,5 мм / 2058 Н | 3,0 мм / 295 Н |
| 16 | 3,5 мм / 495 Н | 4,5 мм / 1509 Н | 5,0 мм / 2372 Н | 3,2 мм / 283 Н |
| 20 | 4,5 мм / 866 Н | 5,5 мм / 2107 Н | 6,0 мм / 3077 Н | 4,0 мм / 434 Н |
| 24 | 5,5 мм / 1382 Н | 7,0 мм / 3989 Н | 8,0 мм / 7085 Н | 4,8 мм / 642 Н |
| 30 | 6,5 мм / 1695 Н | 9,0 мм / 7115 Н | 10,0 мм / 11192 Н | 6,0 мм / 1029 Н |
Твёрдость стальных изделий по стандарту — 41,5–49,5 HRCэ. Материалы: сталь 65Г, 70 и 3Х13, допускается бронза БрКМц3-1. Требование к упругости жёсткое: после трёхкратного сжатия до плоского состояния и суточной выдержки высота развода концов должна остаться не менее 1,65 толщины. Это и есть основание считать гровер одноразовым — снятая деталь этот запас уже израсходовала.
Почему гровер критикуют
Позиция, которую стоит знать до проектирования узла. Сам стандарт DIN 127 содержит два прямых ограничения: применять только с крепежом класса прочности не выше 5.8 и учитывать, что такие изделия не обеспечивают эффективной защиты от раскручивания при поперечных нагрузках. Немецкий комитет по стандартизации крепежа признал DIN 127 избыточным и принял решение об изъятии стандарта из обращения, рекомендовав вместо него DIN 128. Аналогичной позиции придерживаются SAE и NASA: в ответственных резьбовых соединениях пружинные шайбы не рекомендуются.
Арифметика объясняет причину. Усилие предварительной затяжки болта М12 класса прочности 8.8 — порядка 38 кН. Упругая сила нормального гровера того же размера — 499 Н, то есть около 1,3 % от усилия затяжки. Пока болт затянут, вклад шайбы в трение под гайкой пренебрежимо мал; как только затяжка ослабла настолько, что гровер разжался, соединение уже потеряло почти всю несущую способность.
Отсюда практический вывод, а не запрет. Гровер оправдан на слабонагруженных продольных соединениях невысокого класса прочности, где он дешевле любой альтернативы. В вибронагруженных и ответственных узлах его роль выполняют клиновые шайбы, зубчатые исполнения, корончатая гайка со шплинтом или анаэробный фиксатор резьбы.
Стопорные шайбы: что реально держит вибрацию
Механизмы стопорения принципиально разные, и стойкость к вибрации у них отличается на порядок.
| Тип | Стандарт | Принцип стопорения | Поведение под вибрацией | Ограничения |
|---|---|---|---|---|
| Пружинная (гровер) | ГОСТ 6402-70, DIN 127 | Упругость витка и врезание кромок | Слабое при поперечной нагрузке | Класс прочности до 5.8 |
| Зубчатая | DIN 6797, DIN 6798 | Зубья врезаются в опорные поверхности | Среднее, зависит от твёрдости основания | Портит поверхность, не для мягких металлов |
| Волнистая | DIN 137 | Упругая волна поддерживает натяг | Слабое, ближе к компенсации зазора | Малое усилие |
| С лапкой | ГОСТ 13463-77, DIN 463 | Лапка отгибается на грань гайки | Полное механическое запирание | Одноразовая, нужен доступ для загиба |
| С носком | ГОСТ 13465-77 | Носок входит в паз детали | Полное механическое запирание | Требует паза в детали |
| Многолапчатая | ГОСТ 11872-89 | Лапка загибается в шлиц круглой гайки | Полное механическое запирание | Только для шлицевых гаек ГОСТ 11871 |
| Клиновая парная | DIN 25201 | Клиновые кулачки между половинками, отвинчивание требует подъёма гайки | Высокое, включая поперечную нагрузку | Дороже, ставится только парой |
| С насечками | NF E 25-511 | Насечки создают трение по опоре | Среднее | Оставляет след на поверхности |
| Тарельчатая | ГОСТ 3057-90, DIN 2093 | Упругая компенсация ослабления | Среднее, зависит от прогиба | Расчёт по нагрузке и прогибу |
Зубчатые исполнения делят по расположению зубьев: с наружными — под крепёж с широкой головкой, с внутренними — под неглубокую головку, где наружный контур головки меньше площади шайбы. Комбинировать зубчатую деталь с плоской нельзя: зубья должны врезаться в основание, а не в закалённую поверхность другой шайбы.
- 1. Механическое запирание — лапка, носок, шплинт
- 2. Клиновая пара DIN 25201
- 3. Зубчатая по DIN 6797 или 6798
- 4. Пружинная (гровер)
Химический фиксатор резьбы сочетается с любым из механических решений и не заменяет их при высоких температурах, где полимер деградирует.
Где DIN расходится с ГОСТ
Пары «ГОСТ — DIN» принято считать взаимозаменяемыми. По плоским деталям это почти верно, по пружинным — нет.
Плоские: ГОСТ 11371-78 и DIN 125
Наружные диаметры и толщины основного ряда совпадают. Расходится внутренний диаметр у класса точности С: под резьбу 12 мм отверстие 13,5 мм против 13,0 мм у DIN, под 20 мм — 22,0 против 21,0. Плюс по DIN 125 нормируется твёрдость от 140 HV, тогда как ГОСТ для класса С допускает 100 HV. То есть «шайба по ГОСТ» и «шайба по DIN» могут отличаться по твёрдости в полтора раза при одинаковых габаритах.
Пружинные: ГОСТ 6402-70 и DIN 127
Самое опасное место. DIN 127 имеет прямоугольное сечение и по толщине соответствует не типу Н, а типу Л.
| Резьба | DIN 127: ширина × толщина | ГОСТ, тип Н | ГОСТ, тип Л | Что это значит |
|---|---|---|---|---|
| 8 | 3,0 × 2,0 | 2,0 × 2,0 | 2,0 × 1,6 | Сечение DIN шире, но не толще |
| 12 | 4,0 × 2,5 | 3,0 × 3,0 | 3,5 × 2,5 | Толщина как у лёгкого типа |
| 16 | 5,0 × 3,5 | 3,5 × 3,5 | 4,5 × 3,2 | Совпадение с типом Н только по толщине |
| 20 | 6,0 × 4,0 | 4,5 × 4,5 | 5,5 × 4,0 | Толщина как у лёгкого типа |
Увеличенные: ГОСТ 6958-78 и DIN 9021
Основной ряд совпадает: под резьбу 12 мм наружный диаметр 37 мм, под 16 мм — 50 мм, под 20 мм — 60 мм. Различия начинаются на мелких размерах и на толщинах крупных типоразмеров, поэтому при замене сверяют конкретную позицию, а не стандарт целиком.
Как подобрать шайбу: алгоритм, зазор, материалы
- Определить задачу по таблице в начале справочника: распределение нагрузки, стопорение или компенсация. От этого зависит тип, а не размер.
- Взять диаметр резьбы крепежа — он же условный диаметр в обозначении.
- Проверить основание. Мягкий материал — сразу увеличенное исполнение.
- Выбрать класс точности. А — где важна твёрдость и точность толщины, С — для неответственных соединений.
- Задать материал и покрытие по условиям эксплуатации.
Зазор между отверстием и болтом. У типового крепежа отверстие больше номинала резьбы на 0,3–1,5 мм в зависимости от класса точности и размера. Для анкерных и монтажных узлов с крепежом от 20 мм зазор увеличивают до 2–6 мм, чтобы компенсировать неточность разметки при монтаже по месту.
Класс прочности. Общее правило: у шайбы он на разряд ниже, чем у болта, поскольку деталь работает на равномерное сжатие по большей площади, чем резьба. Правило перестаёт работать, когда основание мягкое: стальной высокопрочный болт продавит тонкую шайбу в дерево или алюминий раньше, чем исчерпает свою прочность. В таком случае считают деталь как круглую пластину на упругом основании либо берут увеличенное исполнение с запасом по толщине.
Материалы и покрытия
| Условия работы | Материал | Покрытие |
|---|---|---|
| Общее машиностроение, сухая среда | Сталь 08кп, 10кп | Цинк хроматированный |
| Пружинные, обычная нагрузка | Сталь 65Г, 70 | Цинк или оксидирование |
| Пружинные, коррозионная среда | Сталь 3Х13 | Без покрытия |
| Влажность, уличная эксплуатация | Сталь углеродистая | Горячий цинк, цинк-ламельное |
| Агрессивная среда, пищевое оборудование | Нержавеющая сталь А2, А4 | Пассивация |
| Немагнитные и токоведущие узлы | Бронза БрКМц3-1, латунь, медь | Без покрытия |
Нестандартные типоразмеры
Отдельная проблема — высокопрочные шайбы малого диаметра. Стандарты на высокопрочный крепёж начинают размерный ряд с резьбы 16 мм, и под М6–М14 деталей с твёрдостью порядка 35–45 HRC серийно просто нет. Такие позиции изготавливают по чертежу с указанием твёрдости, материала и режима термообработки. Тот же путь работает для нестандартных наружных диаметров, толщин вне ряда и квадратных пластин под анкеры: ГОСТ 11371-78 и ГОСТ 6958-78 прямо допускают изготовление с другими толщинами по согласованию.
Ошибки применения и монтаж
Плоская — к детали, гровер — под гайку
Результат перетяжки: смятая деталь и разбитая опора
Связка «плоская плюс гровер». Плоскую ставят к детали, гровер — под гайку. Смысл: острые кромки гровера врезаются в закалённую поверхность плоской шайбы, а не в основание, и не разбивают его. На мягких материалах такая пара обязательна, на стали допустим гровер без плоской.
Стопорные детали и промежуточные слои. Зубчатую или с насечками ставят непосредственно на металл основания. Между ней и опорой не должно быть краски, прокладок и второй шайбы — зубьям нужна поверхность, в которую можно врезаться.
Шайба под саморез. В гипсокартон, тонкий лист, пластик и дерево — обязательна, иначе головка продавливает материал или образует трещины. Для крепежа с пресс-шайбой отдельная деталь не нужна: увеличенная опора уже заложена в конструкцию.
Затяжка по окрашенной поверхности. Краска со временем продавливается, натяг падает. В ответственных узлах опорную площадку зачищают до металла либо закладывают повторную протяжку после приработки.
Типовые ошибки и последствия
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Плоская шайба вместо стопорной в вибронагруженном узле | Постепенное самоотвинчивание | Механическое стопорение или клиновая пара |
| Повторная установка гровера | Потеря упругости, отсутствие контрящего эффекта | Менять при каждой разборке |
| Гровер с болтом класса 8.8 и выше | Раздавливание шайбы, ложное ощущение стопорения | Клиновая, зубчатая или фиксатор резьбы |
| Класс точности С под высокопрочным болтом | Смятие детали, падение натяга | Класс А с твёрдостью от 140 HV |
| Нормальная шайба на мягком основании | Продавливание, потеря затяжки | Увеличенное исполнение по ГОСТ 6958-78 |
| Слишком большой зазор в отверстии | Перекос, неравномерное давление по опоре | Отверстие по классу точности крепежа |
| Смешение ГОСТ и DIN в пружинных деталях | Контрящее усилие ниже расчётного втрое | Сверять толщину сечения, а не название стандарта |
Вопросы и ответы о шайбах
Практика подбора, приёмки и монтажа. Устройство стандартов и таблицы размеров разобраны выше.
Фаска идёт по внутреннему диаметру и обращена к головке болта или к гайке, плоская сторона — к детали. Смысл в галтели: под головкой болта есть скругление перехода к стержню, и без фаски шайба опирается не на плоскость, а на этот радиус. Опорная площадь падает, деталь перекашивается.
Фаску имеет исполнение 2 по ГОСТ 11371-78, оно выпускается только классом точности А и только для резьбы от 5 мм. Если шайба без фаски, а галтель у болта выражена, берут исполнение 2 или увеличивают отверстие в пределах допуска.
Зависит от того, что вращается при затяжке. Обязательна она с той стороны, где крепёж проворачивается: там возникает трение и задиры. Если затягивают за гайку, а болт удерживают ключом, под головкой шайба нужна только для распределения нагрузки.
Под обе стороны ставят в трёх случаях: мягкое или хрупкое основание, окрашенная либо оцинкованная поверхность, увеличенное отверстие в детали. В стальных конструкциях с точным отверстием шайба под неподвижной головкой чаще всего избыточна.
Так делать не стоит. Две детали образуют дополнительную плоскость скольжения: под вибрацией они смещаются друг относительно друга, натяг падает, соединение ослабевает. Плюс растёт податливость пакета, а значит и чувствительность к температурным перепадам.
Правильные варианты — увеличенное исполнение по ГОСТ 6958-78, шайба другой толщины (стандарт прямо разрешает изготовление с толщинами вне ряда по согласованию) либо распорная втулка, если нужно закрыть заметный зазор. Исключение — регулировочные шайбы, которые для того и предназначены, чтобы набираться стопкой.
Больший наружный диаметр обычно безвреден и даже полезен: опорная площадь растёт, давление на основание падает. Ограничений два — деталь не должна выходить за пределы опорной площадки и не должна упираться в соседние элементы конструкции.
Опаснее ошибка с внутренним диаметром. Отверстие больше номинала на 2–3 мм для типового крепежа означает перекос и неравномерное давление по опоре, а под головкой болта — работу на изгиб вместо сжатия. Наружный диаметр можно взять с запасом, внутренний — только по таблице.
В сухих помещениях — да, во влажной или уличной среде — нет. Нержавейка и цинк образуют гальваническую пару, в которой цинк выступает анодом и разрушается первым. Покрытие болта съедается в зоне контакта, дальше начинается коррозия основного металла.
Правило простое: материал шайбы и покрытие крепежа согласуют между собой. Нержавеющий болт — нержавеющая деталь класса А2 или А4, оцинкованный болт — оцинкованная шайба. Если смешения не избежать, зону контакта изолируют покрытием или уплотнителем.
Быстрее всего по внутреннему диаметру — он различается измеримо. Под резьбу 12 мм у класса А отверстие 13,0 мм, у класса С — 13,5 мм; под 20 мм — 21,0 против 22,0 мм. Штангенциркуля достаточно.
Второй признак нормируется, но глазом не виден: твёрдость класса А — не менее 140 HV, класса С — не менее 100 HV. Разница в полтора раза, и на высокопрочном крепеже она проявляется смятием детали и падением натяга. При закупке под ответственные узлы класс запрашивают в документе о качестве, а не определяют на месте.
Три решения, все в габаритах обычной шайбы. Клиновая пара DIN 25201 — две половинки с клиновыми кулачками, отвинчивание требует подъёма гайки, поэтому механика работает и при поперечной нагрузке. Зубчатая по DIN 6797 или 6798 — дешевле, врезается зубьями в опору, но подходит только к достаточно твёрдому основанию и оставляет след.
Третий вариант — анаэробный фиксатор резьбы, он не занимает места вообще. Ограничение по температуре: полимер деградирует, для горячих узлов нужна механика. Комбинация «фиксатор плюс клиновая пара» даёт максимум надёжности.
Работает, и заметно лучше. Тарельчатая пружина по ГОСТ 3057-90 или DIN 2093 развивает усилие на порядок выше, чем разрезной виток того же размера, и сохраняет натяг при осадке соединения и температурных деформациях. Для болтовых соединений выпускают отдельное исполнение — DIN 6796.
Два условия. Первое: ставить выпуклостью к гайке, чтобы деталь работала на прогиб, а не сминалась кромкой. Второе: тарельчатая пружина требует расчёта — усилие и прогиб зависят от соотношения высоты и толщины, и подобранная «на глаз» либо не даст натяга, либо будет сжата до плоского состояния и перестанет пружинить.
Это не крепёж, а компенсирующий элемент. Задача — выставить осевой зазор между сопряжёнными деталями: между подшипником и упорной поверхностью корпуса, между шестернями главной пары редуктора, в шпиндельных узлах.
Подбираются они из набора разной толщины с шагом 0,05–0,1 мм и ставятся стопкой до нужного суммарного размера, который контролируют щупом или индикатором при сборке. Единого типоразмерного ряда у них нет: набор делают под конкретный узел, а при ремонте толщину подбирают опытным путём по фактическому зазору.
Локальные — да. Профилированная кромка вокруг отверстия распределяет контактное давление плавнее, вместо резкой концентрации на острой грани обычной плоской детали. Это заметно на тонком листе и мягких материалах, где кромка обычной шайбы продавливает поверхность.
Но несущую способность соединения такая деталь не повышает. Сечение самого элемента, работающего на смятие или срез, не меняется — если только шайба не приварена или не выполнена заодно с деталью. То есть это средство борьбы с концентрацией напряжений, а не способ поднять расчётную нагрузку узла.
По теоретической массе из приложения к стандарту, она приводится на 1000 штук. Плоская по ГОСТ 11371-78 под резьбу 12 мм весит 6,27 кг на тысячу — то есть в килограмме около 160 штук. Увеличенная того же размера по ГОСТ 6958-78 весит уже 22 кг на тысячу, в килограмме их всего 45.
Для цветных металлов табличное значение умножают на коэффициент: 0,35 — алюминиевый сплав, 0,97 — бронза, 1,08 — латунь, 1,13 — медь. Для пружинных из бронзы коэффициент 1,08. Разница между нормальным и увеличенным исполнением в три с половиной раза по весу — та причина, по которой в крупных заказах стоит считать логистику отдельно.
