Коротко. Изготавливаем соединительные муфты и полумуфты для валов электродвигателей, насосов, редукторов и конвейеров: МУВП, зубчатые, цепные, пластинчатые, кулачковые, втулочные, шарнирные и пневматические. Работаем по ГОСТ, чертежу или снятому образцу, отверстие и шпоночный паз — под ваш вал. К муфте прикладываем паспорт. Срок называем после согласования чертежа.
8 типов муфт · 1–63 000 Н·м · по ГОСТ, чертежу или образцу · полумуфты, пальцы и втулки отдельно · паспорт к каждой муфте · Челябинск, доставка по России
Содержание
Какие муфты для валов мы изготавливаем
Восемь типов соединительных муфт закрывают приводы с моментом от 1 до 63 000 Н·м — от компактной втулочной до зубчатой для крана или прокатного стана.
Тип выбирают по двум вопросам: какой момент передать и что ещё муфта должна делать. Упругая — её ещё называют гибкой, эластичной или демпферной — гасит пусковой толчок. Компенсирующая выбирает смещение валов. Жёсткая соединительная муфта только передаёт момент между соосными валами.
Ниже — муфты, которые мы делаем, с диапазоном моментов по стандарту на каждый тип:
| Тип муфты | Группа | Момент по ГОСТ, Н·м | Стандарт | Где ставят |
|---|---|---|---|---|

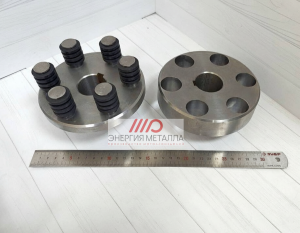

| МУВП (втулочно-пальцевая) | Упругая | 6,3–16 000 | ГОСТ 21424-93 | Насосы, вентиляторы, редукторы |
| Кулачковая со звёздочкой | Упругая | 2,5–400 | ГОСТ Р 50894-96 | Компактные приводы, насосы |
| Зубчатая МЗ | Компенсирующая | 1 000–63 000 | ГОСТ Р 50895-2025 | Краны, прокатные станы, мельницы |

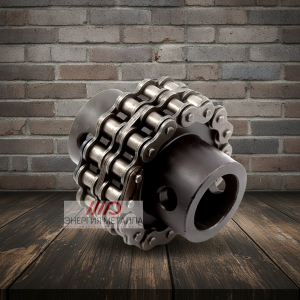

| Цепная | Компенсирующая | 63–16 000 | ГОСТ 20742-93 | Конвейеры, тихоходные приводы |
| Пластинчатая МУП | Компенсирующая | 40–6 300 | ГОСТ 26455-97 | Приводы, где важна жёсткость на кручение |
| Шарнирная | Компенсирующая | 11,2–1 120 | ГОСТ 5147-97 | Валы под углом до 45° |
| Втулочная | Жёсткая | 1–12 500 | ГОСТ 24246-96 | Соосные валы, малые габариты |

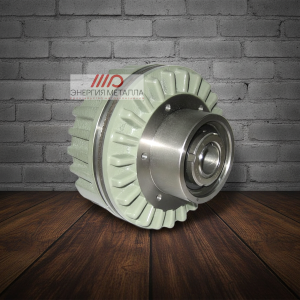

| Пневматическая фрикционная | Управляемая | По чертежу | Отдельного ГОСТа нет | Включение и отключение на ходу |
Удары гасят только упругие муфты — МУВП и кулачковая со звёздочкой. Зубчатая, цепная, пластинчатая и шарнирная компенсируют смещение валов, но толчок передают дальше. Втулочная требует точной соосности.
Если нужен больший момент или другой размер, чем в стандарте, — делаем по чертежу. Так же изготавливаем крупные шарнирные муфты: ГОСТ 5147-97 охватывает только малогабаритные, с валами до 42 мм.
Подробно о том, чем различаются эти типы, — в статье «Виды муфт для соединения валов».
Электромагнитные муфты для станков — ЭТМ и ЭМ — находятся в разделе «Запчасти для станков»: их подбирают по модели станка.
Муфты для электродвигателя, насоса и редуктора
Чаще всего муфта соединяет электродвигатель с насосом или редуктором. Здесь ставят упругие муфты: резиновые элементы гасят пусковой толчок и берегут подшипники обоих агрегатов.
В таблице — какую муфту обычно ставят на типовой агрегат и что важно указать в заявке:
| Агрегат | Какую муфту ставят | Что важно при заказе |
|---|---|---|
| Двигатель — центробежный насос | МУВП, кулачковая со звёздочкой | Диаметры валов двигателя и насоса часто разные |
| Двигатель — редуктор | МУВП, зубчатая | Момент на тихоходной стороне редуктора в разы выше, чем на валу двигателя |
| Редуктор — конвейер | Цепная, зубчатая | Большой момент и неточная центровка на раме |
| Механизм передвижения крана | Зубчатая МЗ | Нужны смазка и уплотнения по ГОСТ Р 50895-2025 |
| Валы разного диаметра | Любая из таблицы выше | Две полумуфты с разными отверстиями |
Соединительная муфта для насоса и электродвигателя — самый частый заказ. Двигатель 30 кВт на 1 500 об/мин даёт момент около 190 Н·м (9550 · 30 / 1500), и для такого насосного агрегата подходит МУВП на 250 Н·м. При ударной нагрузке берут типоразмер на ступень выше.
Переходная муфта на вал электродвигателя — это не отдельный тип. Это обычная муфта, у которой полумуфты расточены под валы разного диаметра. ГОСТ 21424-93, 20742-93 и 5147-97 допускают сочетать в одной муфте полумуфты с разными отверстиями в пределах одного типоразмера.
Полумуфты: замена, расточка под вал, ремонт
Полумуфту изготавливаем отдельно, без второй половины: по снятому образцу или размерам, с отверстием и шпоночным пазом под ваш вал. Главный риск — новая деталь сядет на вал, но не встанет к старой, поэтому до изготовления сверяем присоединительные размеры с ответной половиной.
Виды полумуфт и допуски посадки по ГОСТ, расточка под вал нового двигателя и список замеров — на странице «Полумуфты». Пальцы и резиновые втулки МУВП изготавливаем отдельно — подробнее в карточке «Муфта МУВП».
Как заказать муфту по чертежу, образцу или размерам
Чтобы изготовить муфту, достаточно одного из трёх: чертежа, обозначения по ГОСТ или снятой муфты с размерами валов.
Чем полнее данные, тем меньше вопросов при согласовании. В таблице — что прислать и что делать, если этого нет:
| Что прислать | Зачем | Если этого нет |
|---|---|---|
| Чертёж или эскиз | Изготовление без обмера | Фото и размеры детали |
| Обозначение по ГОСТ, например «МУВП 250-32-1-40-4» | Задаёт момент и оба отверстия | Тип муфты и наружный диаметр |
| Диаметры обоих валов, длина посадки, шпонка | Отверстия и пазы полумуфт | Снятая полумуфта или вал |
| Мощность и обороты двигателя | Проверка момента | Фото таблички двигателя |
| Расстояние между торцами валов | Длина муфты в сборе | Фото узла с линейкой |
| Что нужно: комплект, полумуфта, пальцы, втулки, расточка | Состав заказа | — |
Без мощности и оборотов мы делаем копию, а не подбор. Размеры задают посадку на вал, но не говорят, выдержит ли муфта нагрузку, — особенно если на агрегате сменили двигатель.
Порядок работы:
- Заявка через кнопку «Отправить фото или чертёж», Telegram, Max или на info@metallux-k.ru.
- Обмер образца или проверка эскиза.
- Согласование чертежа и срока.
- Изготовление и контроль.
- Отгрузка с паспортом.
Изношенный образец и импортные муфты
Изношенный образец не копируем. Номинальные размеры восстанавливаем по валу и ответной детали, иначе износ переедет в новую муфту.
Импортные упругие и зубчатые муфты делаем по образцу или документации заказчика. Перед изготовлением сверяем присоединительные размеры и момент. «Полный аналог» без такой сверки не обещаем.
Материалы и контроль изготовления
Материал, твёрдость и посадку отверстия задаёт стандарт на тип муфты, и у МУВП, зубчатой и шарнирной требования разные.
Если в заявке стоит обозначение по ГОСТ, эти требования входят в заказ по умолчанию:
| Тип муфты | Посадка отверстия | Материал по ГОСТ | Твёрдость |
|---|---|---|---|
| МУВП | H8 | Полумуфты — чугун СЧ20 или материал не хуже; пальцы — сталь не хуже 45 | Втулки — 60–75 по Шору А |
| Зубчатая | H7 | Стали 35ХМ, 40, 45, 50; литьё 40Л–50Л | Зубья 42–51 HRC |
| Цепная | H7, у малых муфт H9 | Сталь 45 или 45Л | Зубья 40–45 HRC |
| Шарнирная | H7 | Сталь 20Х и 40Х с цементацией 0,4–0,8 мм | 49–53 и 57–63 HRC |
| Втулочная | H7 | Сталь 45 | Штифты 35–48 HRC |
| Пластинчатая | H7 | Сталь 45, диски — пружинная лента | — |
Посадка H7 — не для всех муфт. У МУВП основное отверстие по ГОСТ 21424-93 выполняют по H8, у зубчатой, цепной, шарнирной, втулочной и пластинчатой — по H7. Шпоночные пазы у всех типов — по ГОСТ 23360 и 10748.
Полумуфты МУВП делаем из чугуна СЧ20 или из стали — по чертежу заказчика или по условиям работы агрегата. Полумуфты обрабатываем на станках с ЧПУ. При выпуске проверяем размер отверстия и шпоночного паза, биение и твёрдость. Паспорт прикладываем к каждой муфте.
Сроки, отгрузка и доставка
Срок изготовления муфты называем после согласования чертежа: он зависит от типа, размера и количества.
Делаем одну полумуфту, комплект или партию. Доставка до терминала транспортной компании — бесплатно, работаем со всеми федеральными перевозчиками. Самовывоз — с производства в Челябинске, ул. Агалакова, 38. Условия — на странице «Отгрузка и доставка».
Пришлите фото, чертёж или размеры — или позвоните: +7 995-85-02-096, info@metallux-k.ru. ООО «ПКП Энергия Металла», Челябинск.
Вопросы о заказе муфт и полумуфт
Одна половина вместо комплекта, изношенный образец, пальцы и втулки, расчёт по мощности, документы, замена импортной муфты.
Да, полумуфту изготавливаем без второй половины. Главное условие — новая деталь должна встать к старой, поэтому присоединительные размеры снимаем с ответной полумуфты, а не только с вала.
Для этого нужны:
- диаметр и длина посадки вала, размер шпоночного паза;
- наружный диаметр ответной полумуфты;
- число отверстий под пальцы или болты, их диаметр и диаметр окружности, на которой они лежат;
- расстояние между торцами валов на агрегате.
Если ответную полумуфту можно прислать или сфотографировать с линейкой, риск несовпадения минимальный. Если она тоже изношена, разумнее заказать муфту в сборе.
Да, но изношенный образец не копируем один в один. Разбитые отверстия, сработанный паз и выработку на посадке переносить в новую деталь нельзя — иначе муфта сразу будет с люфтом.
Номинальные размеры восстанавливаем по трём источникам: по валу, на который садится полумуфта, по ответной детали и по стандарту, если муфта стандартная. Например, по наружному диаметру и числу пальцев МУВП можно определить её типоразмер по ГОСТ 21424-93 и взять размеры из таблицы стандарта. По обмеру готовим эскиз и согласовываем его до изготовления.
Да, пальцы и втулки делаем отдельно — для замены при ремонте, без новых полумуфт. Можно заказать только упругие втулки, только пальцы или комплект с распорными втулками.
Чтобы подобрать размер, достаточно одного из двух:
- обозначение муфты или её момент по ГОСТ 21424-93;
- снятый палец с втулкой либо их размеры: диаметр и длина пальца, внутренний и наружный диаметр втулки.
Втулки делаем из резины со свойствами по п. 7 ГОСТ 21424-93: твёрдость 60–75 по Шору А, прочность при разрыве не меньше 8 МПа. Если отверстия под пальцы в полумуфте уже разбиты в овал, новые втулки в них не удержатся — такую полумуфту меняют.
Размеры вала задают посадку, а мощность и обороты — нагрузку, которую муфта должна выдержать. Одна и та же посадка подходит к муфтам на разный момент.
Пример: вал 40 мм входит в ряд отверстий МУВП на 250 Н·м. Но двигатель 22 кВт на 750 об/мин даёт момент 9550 · 22 / 750 ≈ 280 Н·м — больше номинала этой муфты. По одному диаметру вала такую ошибку не увидеть.
Особенно это важно, если на агрегате сменили двигатель: старая муфта рассчитана на старый момент. Если мощность и обороты неизвестны, пришлите фото таблички двигателя — этого достаточно.
К каждой муфте прикладываем паспорт изделия. Сертификат соответствия и сертификат на металл не выдаём.
Паспорт обязателен для зубчатых муфт по п. 6.2 ГОСТ Р 50895-2025. Для МУВП, цепных, втулочных и шарнирных муфт стандарты паспорт не требуют, но мы прикладываем его и к ним. Если в техническом задании закупки требуются другие документы, сообщите об этом в заявке — до согласования заказа.
Да, по образцу или документации, но после сверки размеров и момента. Импортные муфты сделаны по каталогам изготовителя, а не по ГОСТ, поэтому типоразмер отечественного стандарта к ним напрямую не подбирается.
Кулачковая муфта со звёздочкой по ГОСТ Р 50894-96 похожа на ROTEX по устройству, но размеры кулачков и звёздочки у них разные — детали не взаимозаменяемы. Поэтому стальные полумуфты изготавливаем по обмеру образца, а пригодность упругого элемента согласовываем отдельно. Для расчёта пришлите обозначение с таблички или из спецификации, размеры обоих валов, мощность и обороты двигателя.
