Пластинчатая муфта МУП

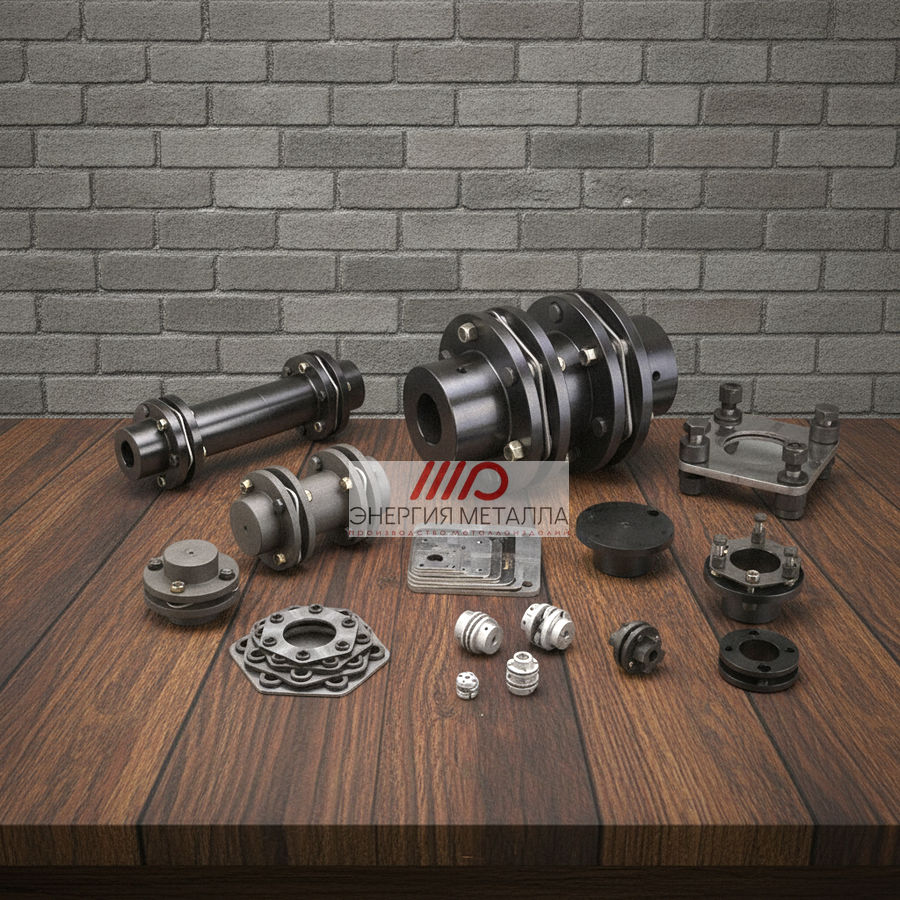

Пластинчатая муфта (муфта МУП) - это механическое устройство, которое используется для соединения двух валов вместе с целью передачи энергии или движения.
Пластинчатая муфта состоит из двух полумуфт на концах валов и пакета тонких стальных дисков между ними. Болты крепят пакет попеременно к одной и к другой полумуфте, и момент идёт через диски.

Одним из ключевых преимуществ пластинчатой муфты является ее способность учитывать несоосность двух валов. Это происходит потому, что изгибаются диски пакета, а не полумуфты: они выбирают небольшой перекос и осевой сдвиг валов. Однако чрезмерная несоосность может вызвать чрезмерные нагрузки на муфту, что приведет к преждевременному износу или поломке.

Она широко используется в различных промышленных приложениях, где требуется передача крутящего момента.

По ГОСТ 26455-97 «Муфты дисковые полужесткие» такие муфты выпускают на моменты 40–6 300 Н·м для валов 11–130 мм. Полумуфты делают из стали 45, диски — из ленты пружинной или коррозионно-стойкой стали толщиной 0,3–0,5 мм.

Принцип работы пластинчатой муфты — передача момента через изгибаемый пакет дисков. Через один болт пакет держит ведущая полумуфта, через следующий — ведомая, поэтому момент идёт по кругу: болт — участок пакета — болт.
На кручение пакет жёсткий и передаёт угол поворота без зазора, на изгиб — податливый: тонкие диски прогибаются между болтами и выбирают перекос и осевое смещение валов.

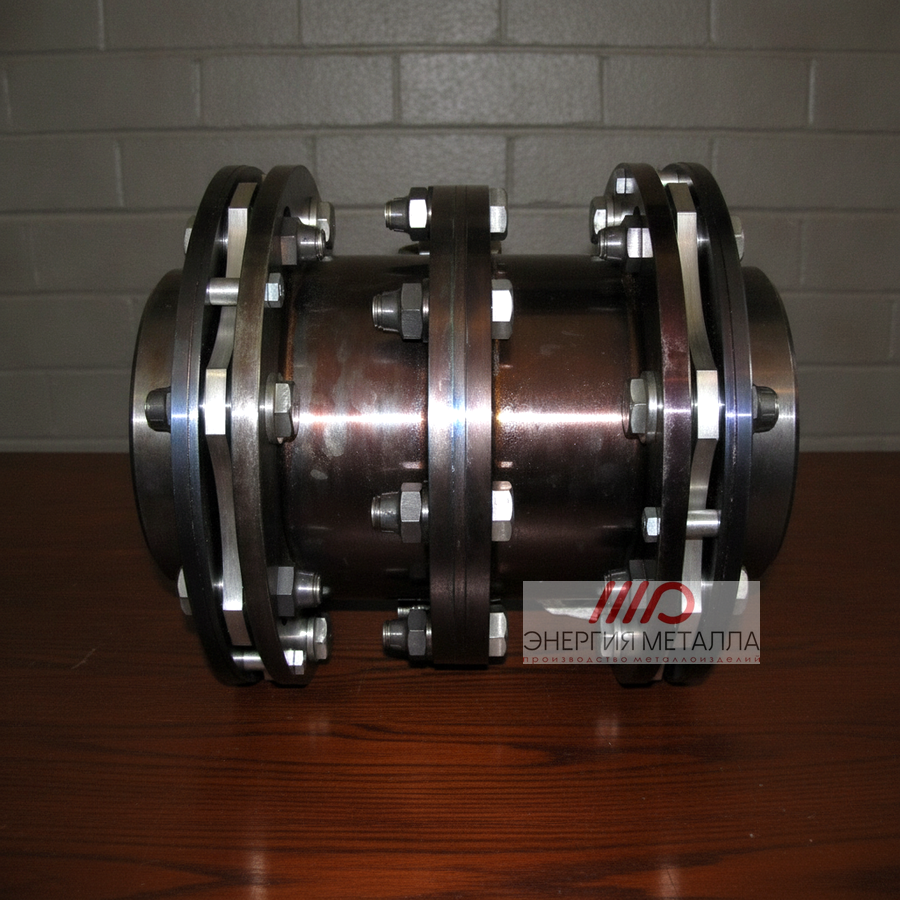

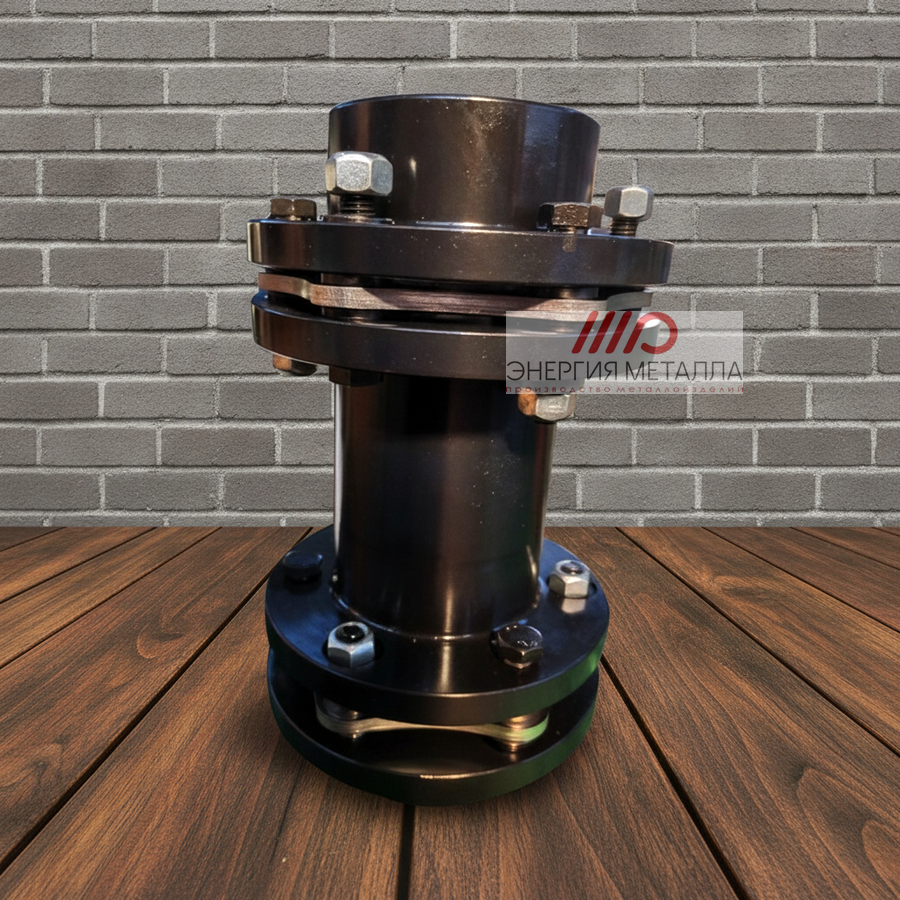

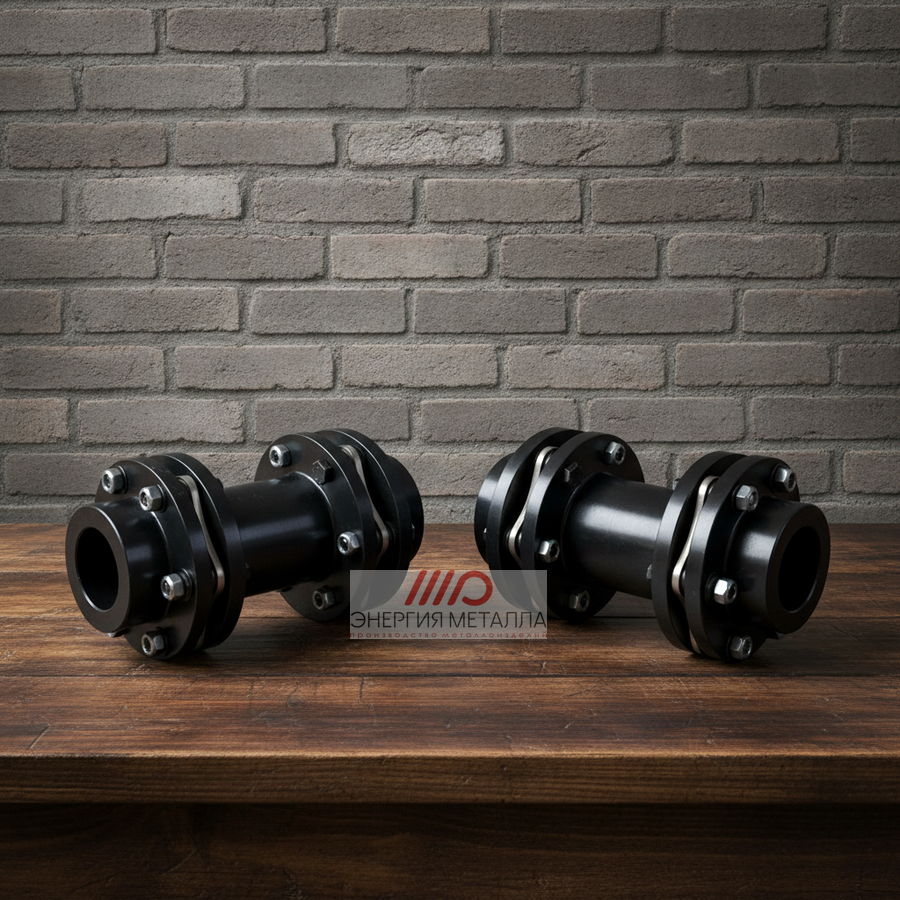

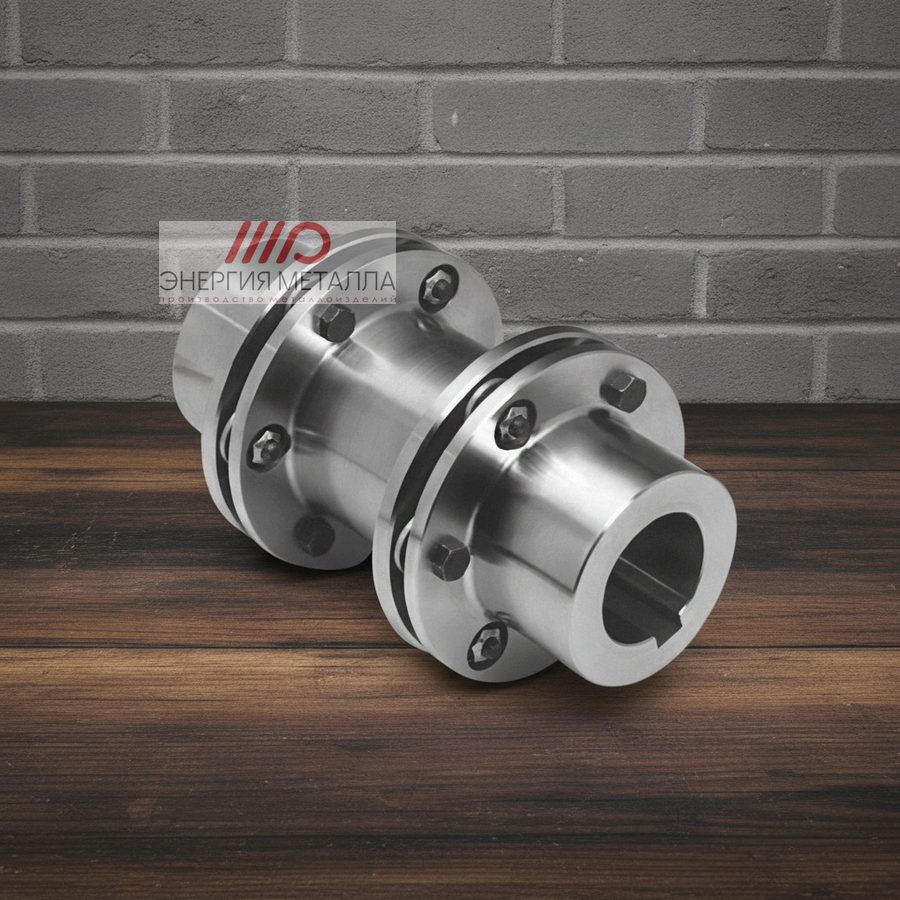

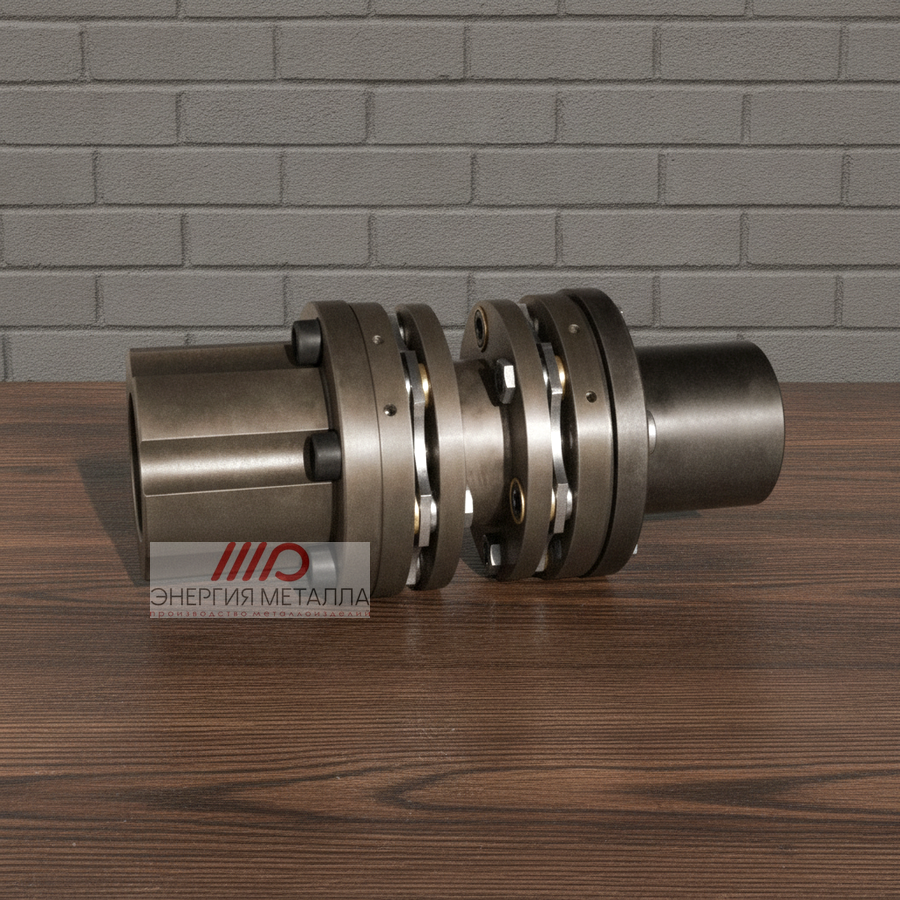

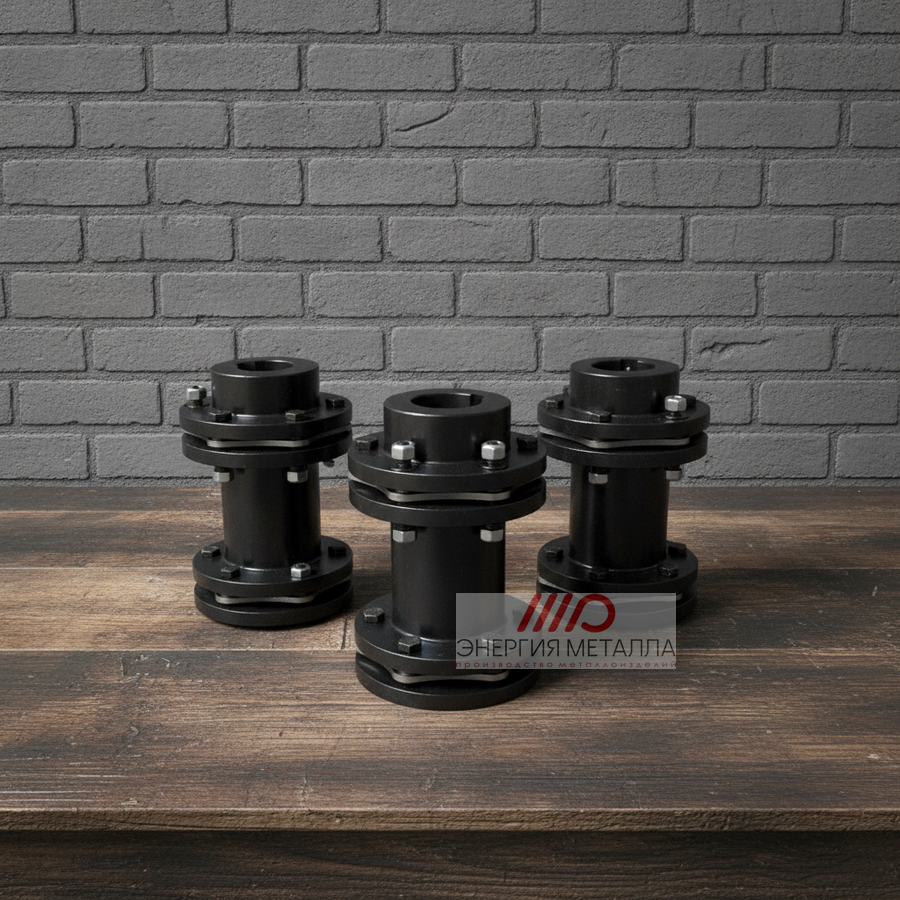

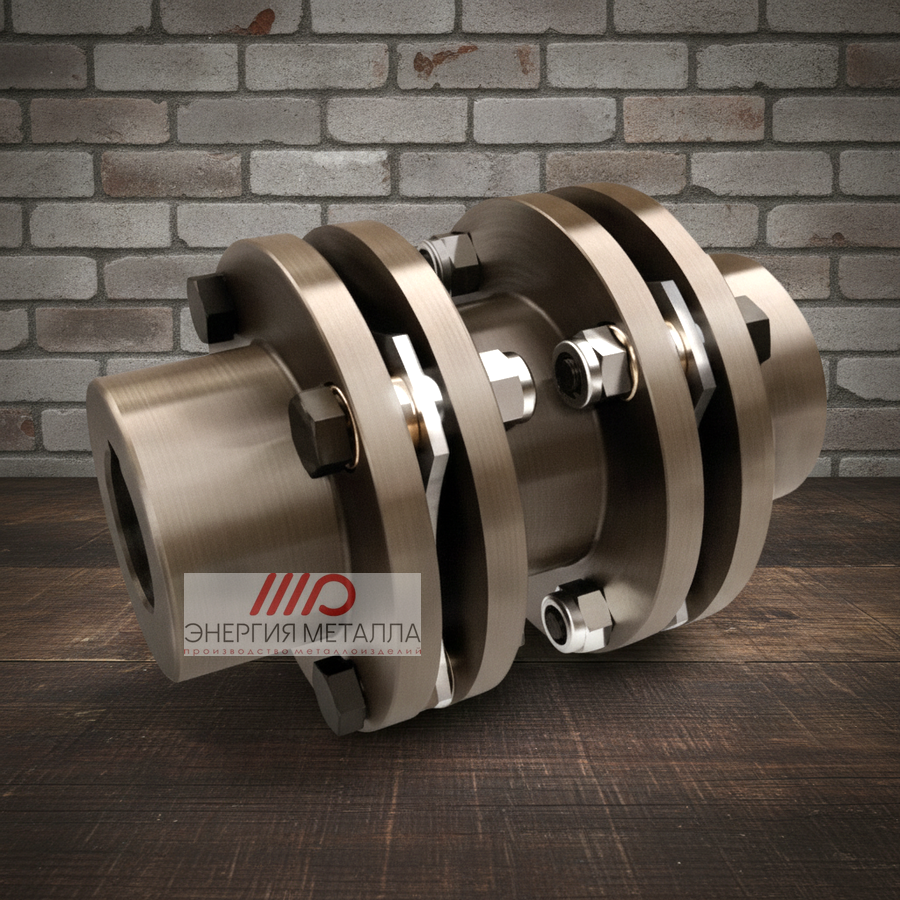

Одинарная муфта с одним пакетом радиального смещения не допускает. Для параллельно смещённых валов ставят сдвоенную муфту: два пакета разнесены промежуточной втулкой или валом и наклоняются в разные стороны.

Пластинчатая муфта не требует смазки и почти не требует обслуживания. Но при ударной нагрузке и частых тяжёлых пусках лучше подходит упругая муфта с резиновым элементом, например МУВП: стальной пакет толчки не гасит.

Производство пластинчатых муфт связано с несколькими особенностями, которые важно понимать:

1. Во-первых, конструкция пластинчатой муфты тщательно продумывается, чтобы гарантировать, что она сможет выдержать требуемый крутящий момент и нагрузки. Размер и форма пластин, количество и размер болтов, а также используемый материал - все принимается во внимание для того, чтобы муфта могла выдержать усилия, которым она будет подвергаться.
2. Во-вторых, процесс производства пластинчатых муфт включает в себя точную механическую обработку. Пластины обрабатываются с высокой степенью точности, чтобы обеспечить их плоскость и параллельность друг другу, а также чтобы отверстия под болты были просверлены в правильных местах. Это необходимо для того, чтобы муфта работала плавно и с минимальной вибрацией.
3. В-третьих, пластины обрабатываются в соответствии с высокими стандартами для предотвращения коррозии и износа. Для этого диски делают из коррозионно-стойкой ленты, а полумуфты покрывают по ГОСТ 9.301–9.306 в зависимости от условий эксплуатации. Резьбу болтов смазывают, чтобы получить правильный момент затяжки.
