Запчасти для муфт

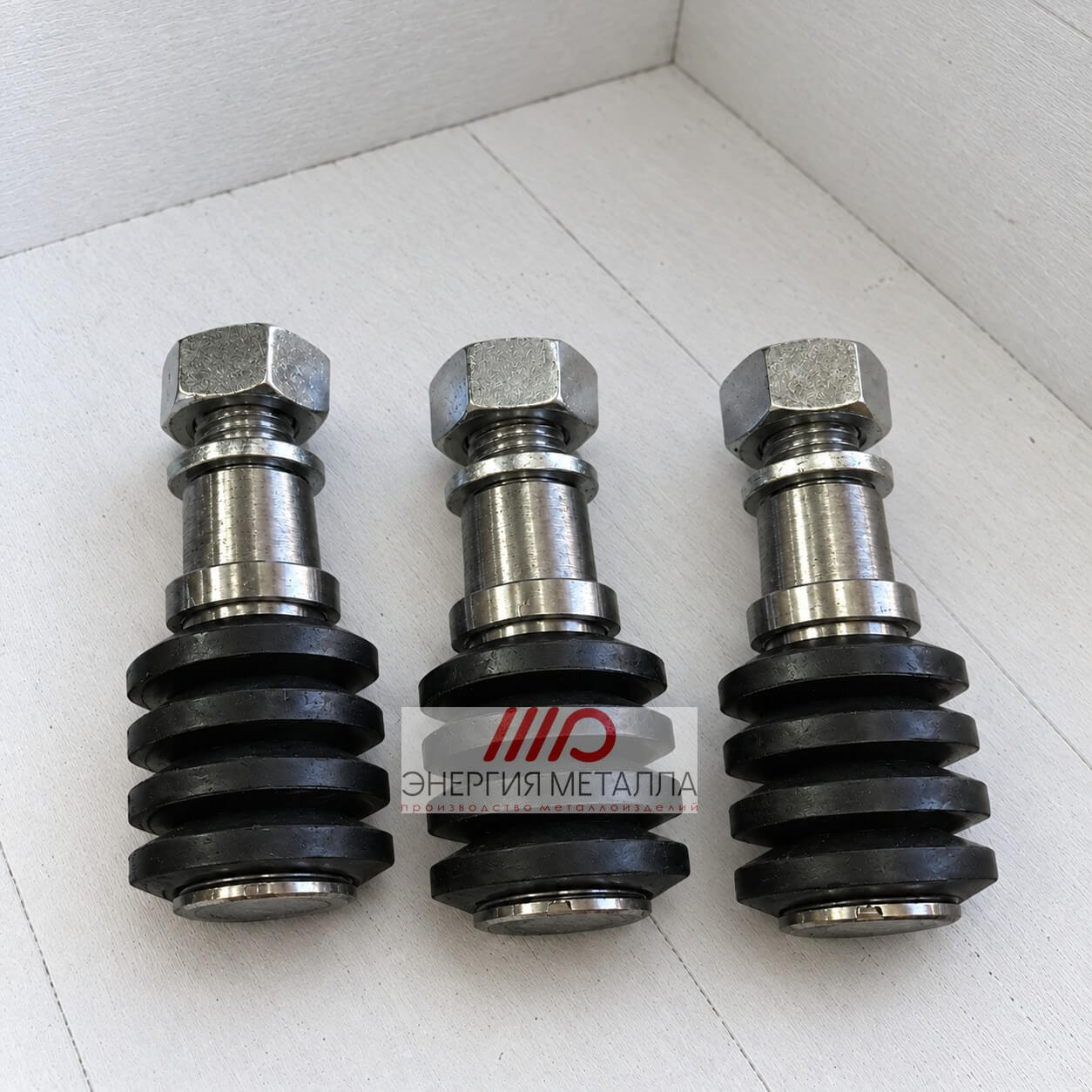

Палец МУВП — стальной стержень с резьбой: он крепится гайкой в одной полумуфте и через упругие кольца передаёт момент на вторую. Пальцы на полумуфту насоса, вентилятора или редуктора изготавливаем отдельно и комплектом.

Палец в сборе состоит из пяти деталей: сам палец, распорная втулка, упругая втулка или набор колец, гайка и пружинная шайба. Можно заказать весь комплект или только изношенные детали — например, пальцы без колец.

В таблице — типоразмеры пальцев П1–П7: рабочий диаметр под упругую втулку, резьба, длина и номинальный момент, на который рассчитана МУВП с такими пальцами.

Один палец закрывает несколько типоразмеров: П2 стоит в МУВП на 125, 250 и 500 Н·м, П3 — на 710 и 1 000 Н·м. Пальцы для муфт на 6,3 и 16 Н·м делаем по образцу.

ГОСТ 21424-93 размеры пальцев не задаёт: он нормирует муфту в сборе и материалы. По п. 5 палец делают из стали с механическими свойствами не хуже стали 45, по п. 6 распорную втулку — из стали Ст3 или неметаллического материала нужной прочности. Ряд П1–П7 — отраслевой, поэтому размеры старого пальца перед изготовлением сверяем с образцом или полумуфтой. Пальцы делаем из стали 45, по заказу — из 40Х.

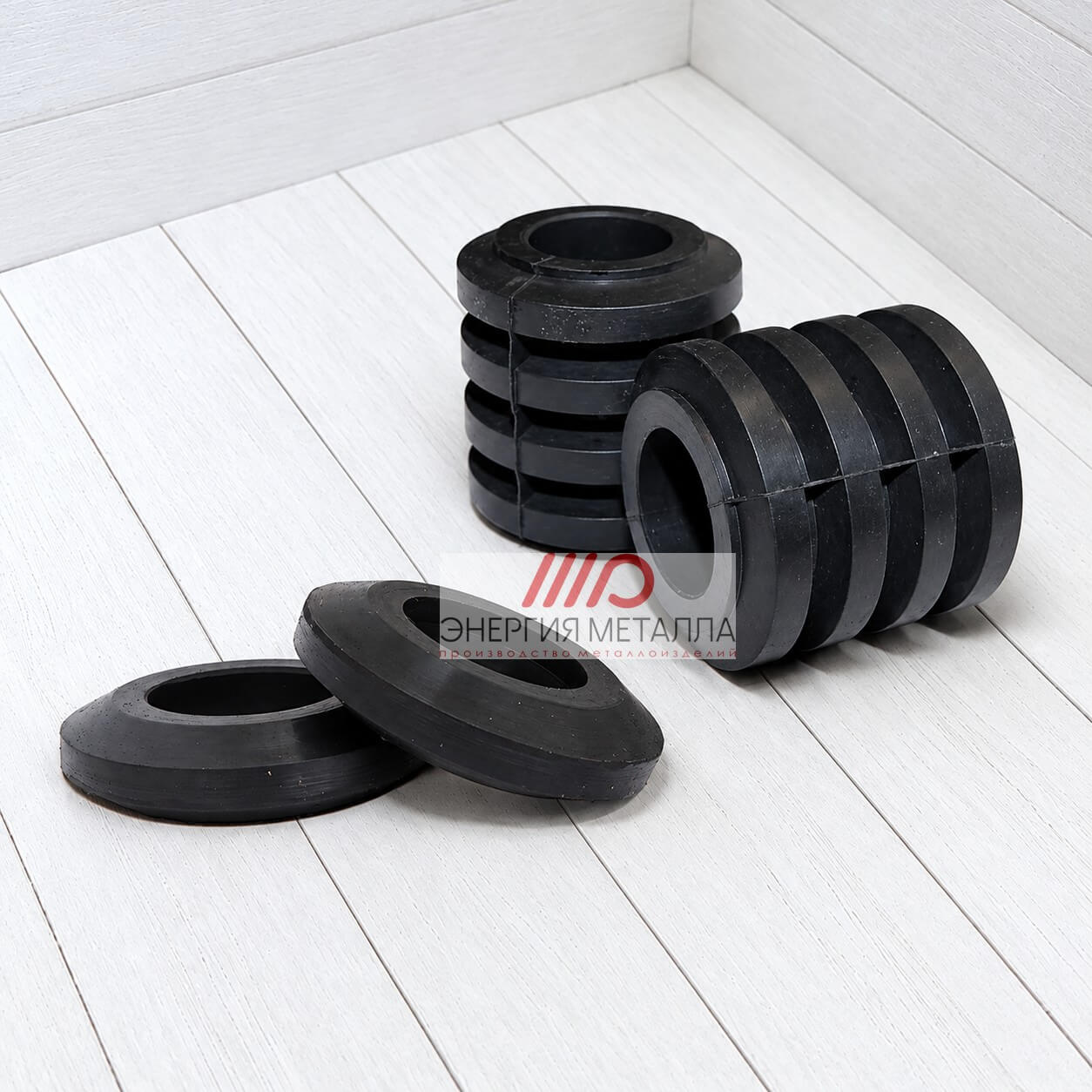

Упругая втулка МУВП и набор колец взаимозаменяемы: ГОСТ 21424-93 (п. 7) разрешает ставить кольца с теми же наружным и внутренним диаметрами, что у втулки. Втулка надевается на палец целиком, кольца — пакетом, и меняют их без снятия полумуфт с валов.

Обозначение К1–К8 — типоразмер по ТУ 2500-376-00152106-94. Внутренний диаметр втулки или кольца равен рабочему диаметру пальца, поэтому К2 стоит на пальце П2, К3 — на П3.

В таблице — размеры втулок и колец МУВП: у втулки внутренний диаметр × наружный × длина, у кольца наружный × внутренний × ширина × высота выступа.

Самые ходовые позиции — втулка К2 14 × 27 × 28 и кольцо К4 45 × 24 × 11 × 6. Ширину и выступ колец К6–К8 сверяем с образцом или ТУ при заказе.

Резина для упругих элементов по п. 7 ГОСТ 21424-93: прочность при разрыве не менее 8 МПа, относительное удлинение не менее 300 %, остаточное удлинение не более 24 %, твёрдость 60–75 условных единиц. Втулки и кольца изготавливаем из маслобензостойкой резины на основе нитрильного каучука.

Полиуретановые втулки и кольца МУВП тоже изготавливаем. Полиуретан медленнее изнашивается и лучше держит масло, но он жёстче резины и хуже гасит удары при пуске. ГОСТ 21424-93 предусматривает только резину, поэтому полиуретановое исполнение согласуем отдельно — по нагрузке и условиям работы.

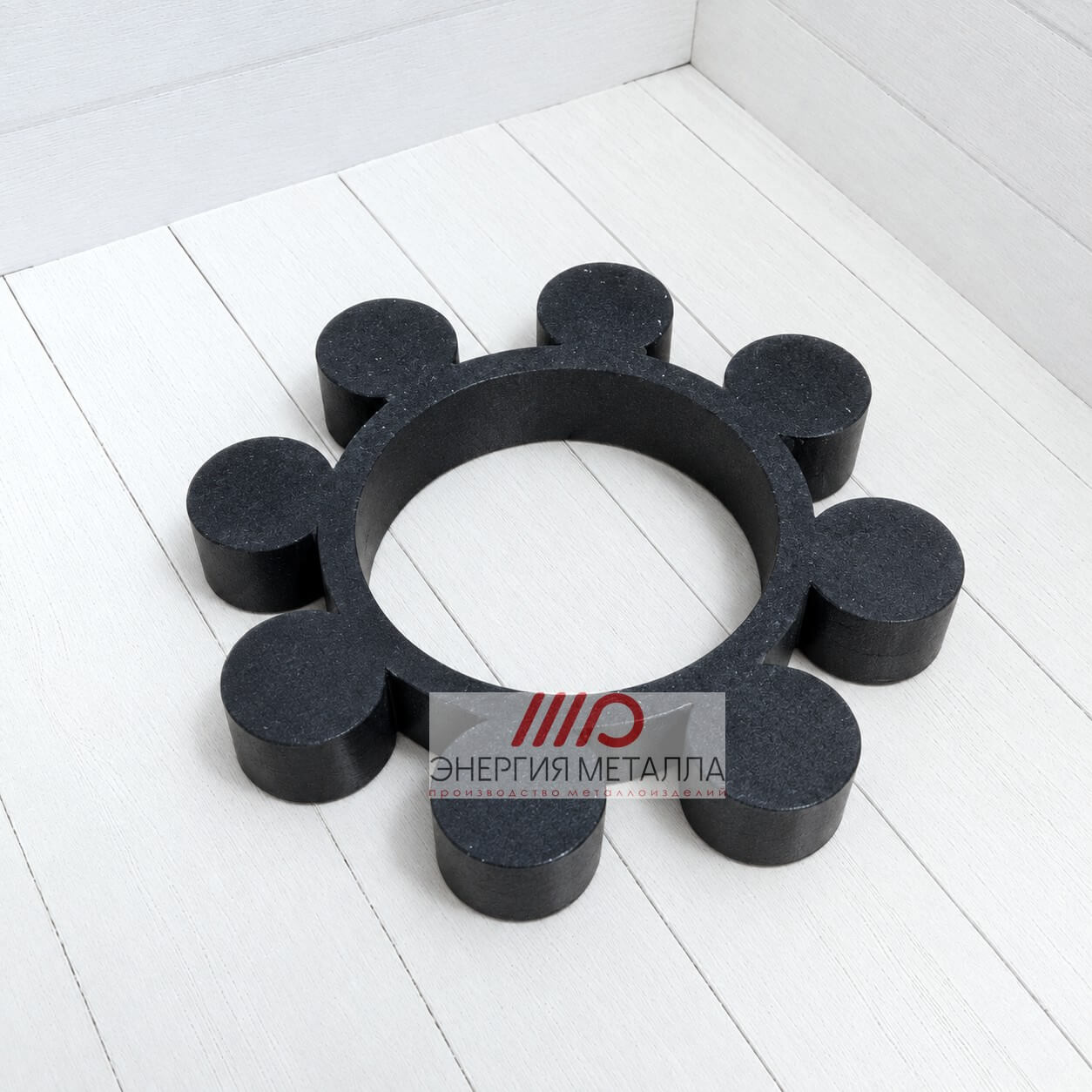

Звёздочка — упругий элемент кулачковой муфты: её лучи входят между кулачками двух половин, передают момент и гасят удары. Звёздочки изготавливаем по ГОСТ Р 50894-96 и под муфты импортных серий.

ГОСТ Р 50894-96 задаёт ряд от 2,5 до 400 Н·м: у звёздочек до 10 Н·м четыре луча, у звёздочек на больший момент — шесть лучей. В таблице — основные типоразмеры из приложения Б стандарта.

Звёздочку по ГОСТ обозначают моментом и климатическим исполнением, например «Звёздочка 125-У3 ГОСТ Р 50894-96». Наружный диаметр растёт с 30 мм у муфты на 2,5 Н·м до 160 мм у муфты на 400 Н·м.

По п. 4.4 ГОСТ Р 50894-96 звёздочку делают из резины твёрдостью 50–65 условных единиц, с прочностью при разрыве не менее 10 МПа. Полиуретановые звёздочки изготавливаем по заказу и подбираем твёрдость под момент и характер нагрузки: чем твёрже полиуретан, тем больший момент передаёт звёздочка, но тем хуже она гасит удары.

Упругие элементы к импортным муфтам отличаются от звёздочек по ГОСТ формой лучей и посадочными размерами, поэтому звёздочка ГОСТ в такую муфту не встанет.

Для импортных муфт делаем упругие элементы по замерам полумуфт и образцу. «Полный аналог» оригинала без сверки размеров и момента не обещаем. Как выбрать твёрдость звёздочки и почему она разрушается раньше срока, разобрано на странице «Кулачковые муфты».

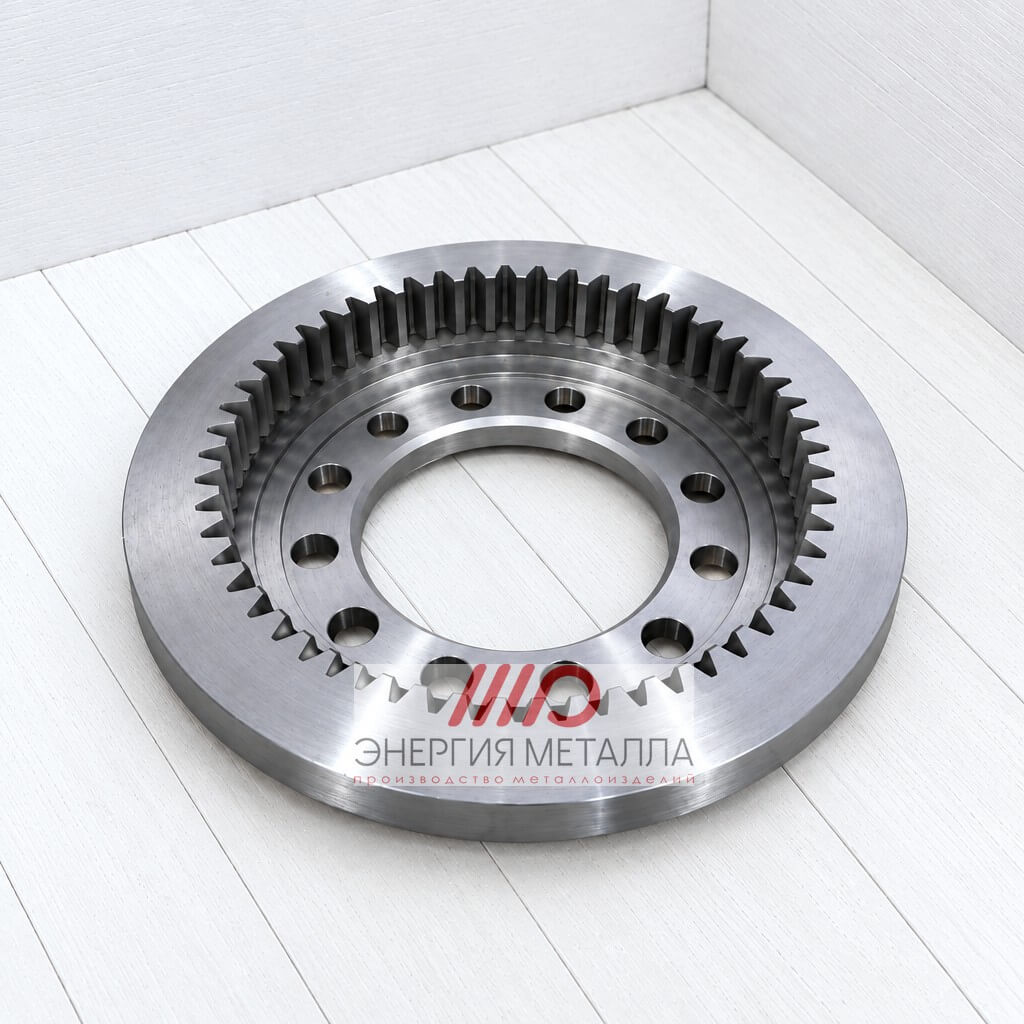

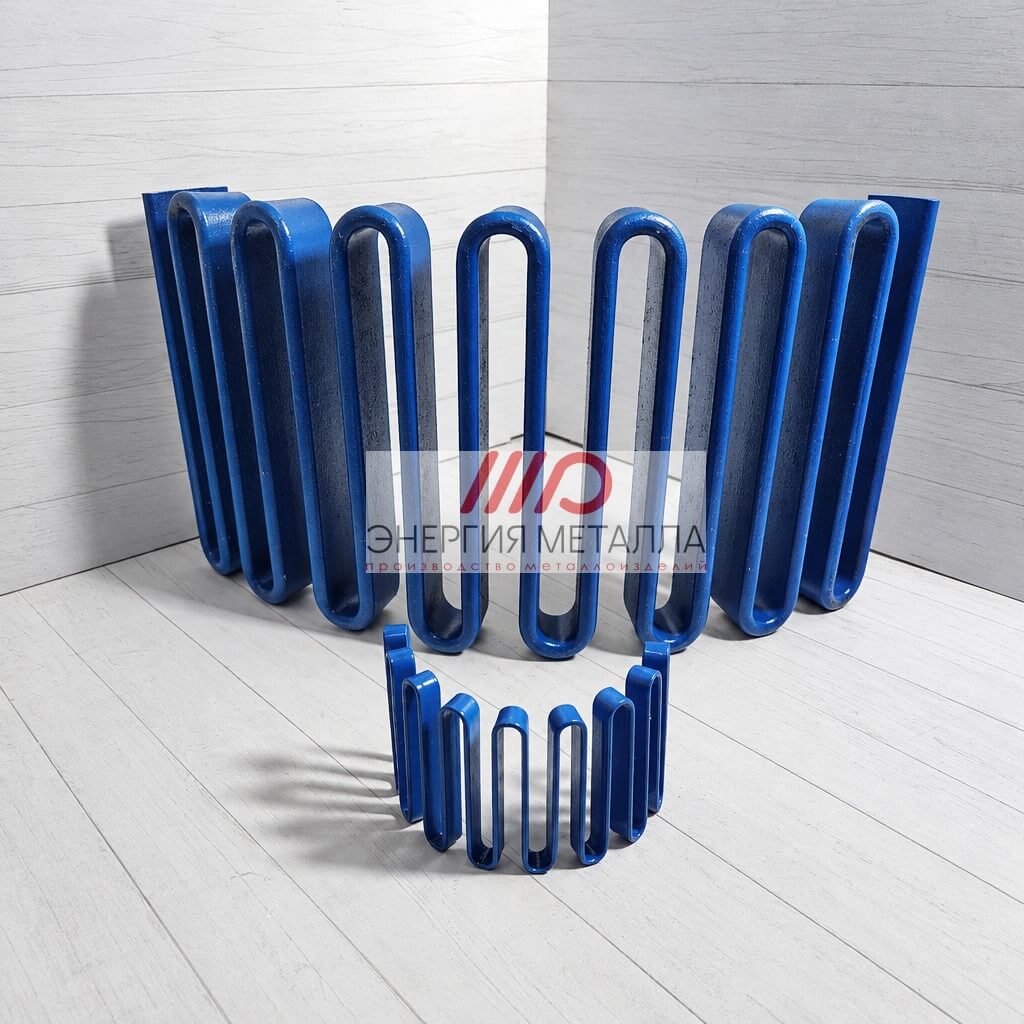

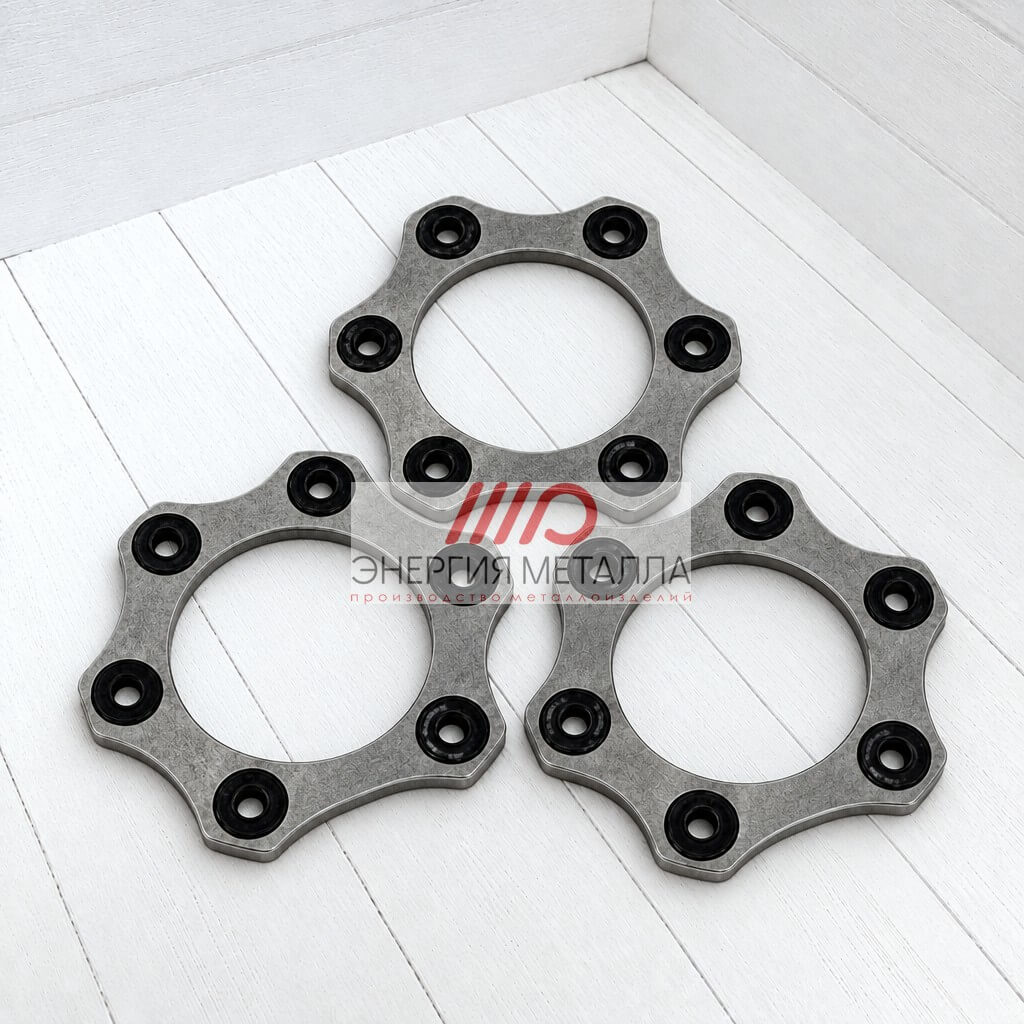

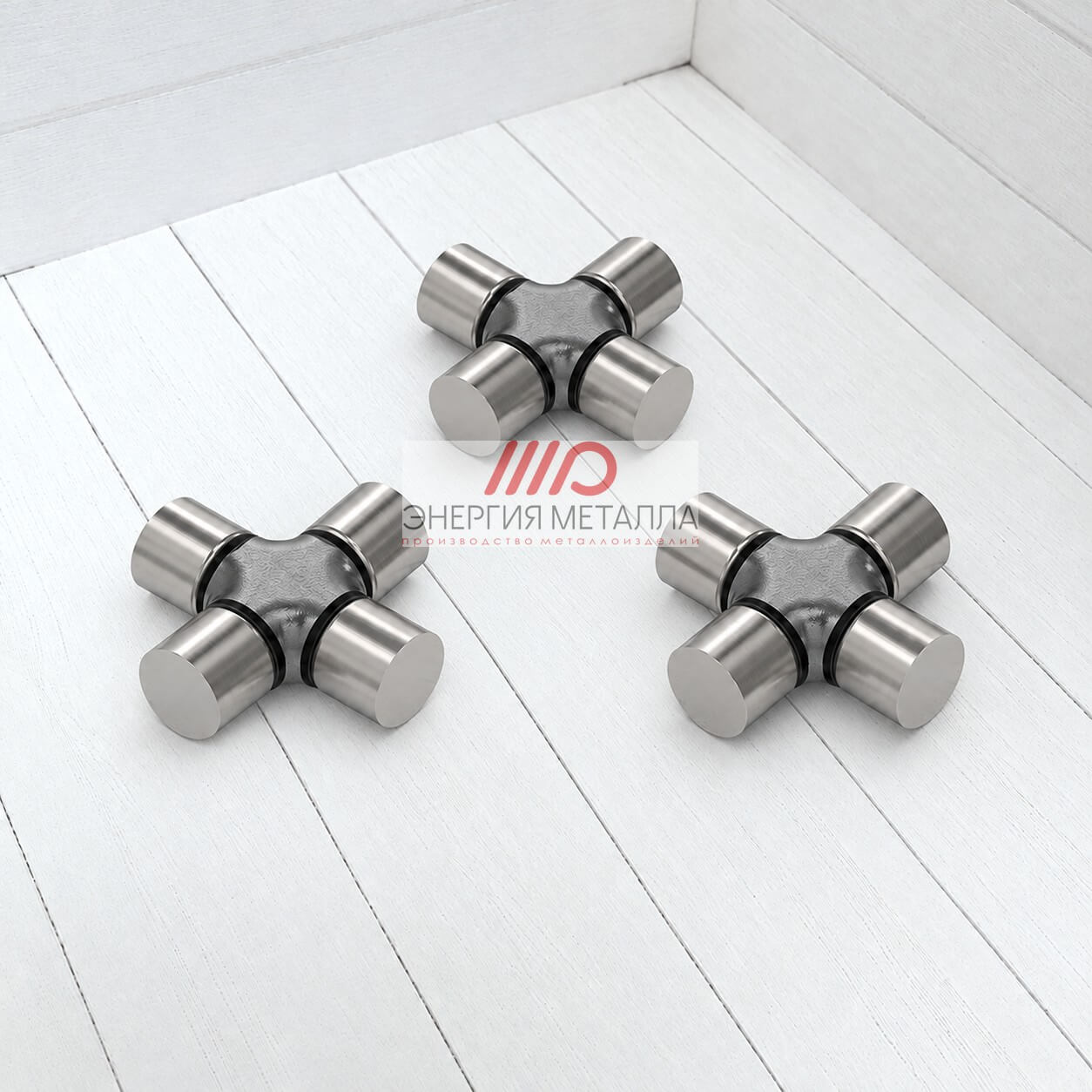

Кроме деталей МУВП и звёздочек изготавливаем сменные детали всех типов из нашего каталога: от резиновой оболочки торообразной муфты до крестовины шарнирной.

В таблице — какие детали меняют у каждого типа, из чего они и какой документ задаёт требования.

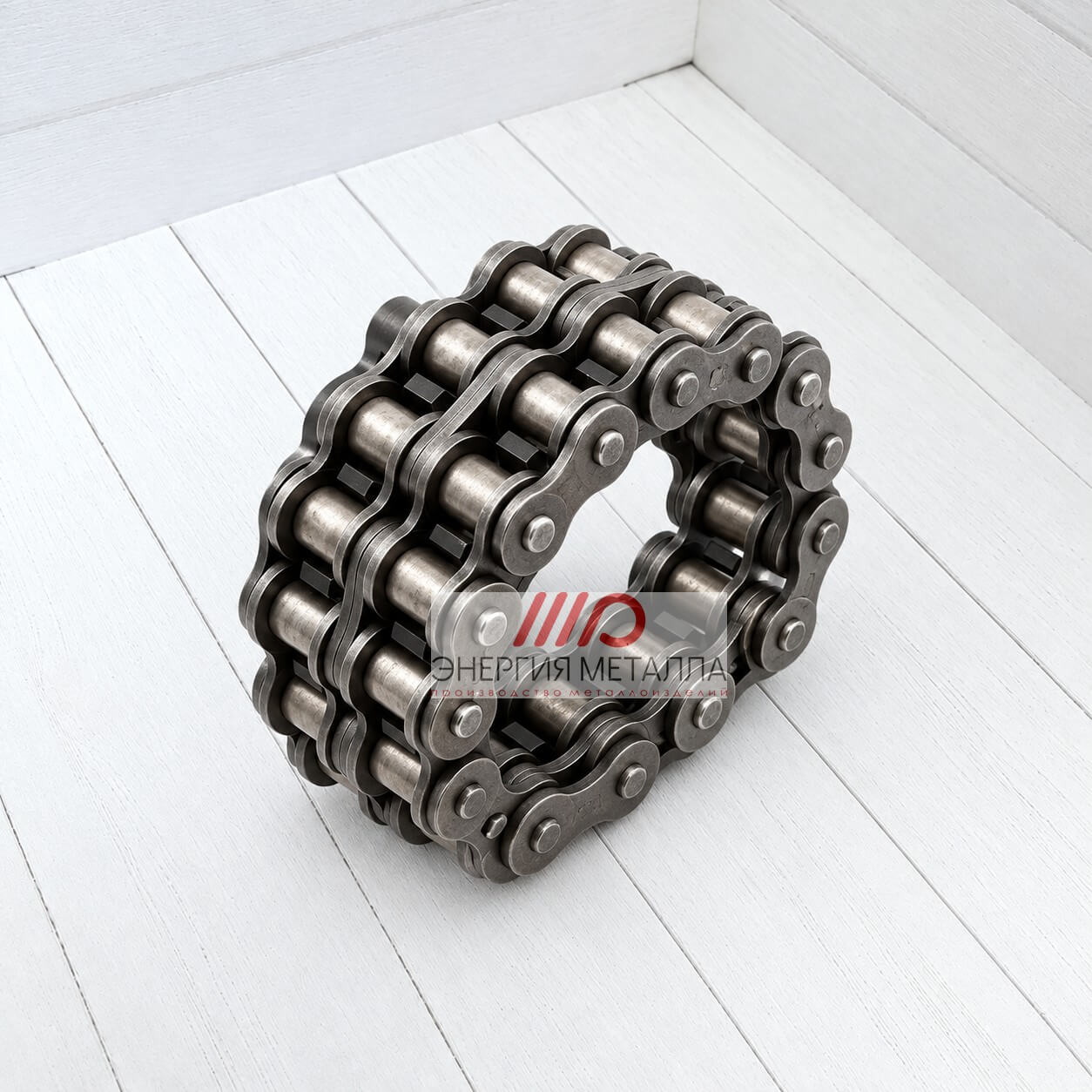

Для большинства сменных деталей стандарты задают материал и твёрдость, но не размеры, при которых деталь пора менять. Поэтому изношенную деталь оцениваем по образцу и состоянию ответных поверхностей: смятые кулачки или вытянутая цепь означают, что одной новой детали мало.

Резиновую оболочку торообразной муфты ГОСТ Р 50892-96 требует защищать от масла, бензина, кислот, щелочей и прямого солнца (п. 10.4). Если оболочка стоит рядом с масляной ванной редуктора, это стоит указать в заявке.

Запчасть без маркировки подбираем по трём-четырём замерам старой детали и ответной полумуфты: по ним определяем типоразмер и сверяем его с рядом ГОСТ или каталогом серии.

В таблице — какие размеры снять с каждой детали.

Размеры смятой резины и изношенного полиуретана меньше номинальных. Поэтому упругий элемент восстанавливаем по полумуфтам — по пальцам, отверстиям под них или кулачкам, — а не по старой детали.

Что указать в заявке:

1. Тип муфты и маркировку, если она есть: обозначение ГОСТ, серию, производителя.
2. Какие детали нужны и сколько их на одну муфту.
3. Сколько узлов обслуживаете — для запаса на ремонт.
4. Размеры по таблице или образец детали.
5. Фото узла с линейкой или рулеткой.
6. Условия работы: масло, улица, температура, частые пуски.
7. Материал, если он важен: резина или полиуретан, сталь пальцев.

Комплектную замену упругих элементов ГОСТ 21424-93 не требует. Мы рекомендуем менять все втулки или кольца на одном узле сразу: новые и старые элементы разной жёсткости нагружают пальцы неравномерно.

К деталям прикладываем паспорт. Стоимость и срок изготовления называем после согласования размеров.
