Как подобрать токарный патрон для 16К20, 1К62 и 1М63

Цель нашего производства - предложение широкого ассортимента продукции на постоянно высоком качестве.



Патрон подбирают не по модели станка, а по трём параметрам: посадочному узлу шпинделя, диаметру под габарит заготовки и числу кулачков.
Все три станка используют фланцевое крепление по ГОСТ 12593, но с разным условным размером конца шпинделя — поэтому напрямую патроны между моделями не переставить.

Ключевые ориентиры: 1К62 и 16К20 — конус 6, штатный патрон Ø250 мм; 1М63 — конус 8, штатный патрон Ø315 мм.

Подобрать патрон

Как подобрать патрон: три вопроса перед покупкой

Прежде чем искать оснастку под 16К20, 1К62 или 1М63, ответьте на три вопроса. Они закрывают большинство ошибок при подборе.

  • 1   Какой посадочный узел у станка? Условный размер конца шпинделя (конус 6 или 8) определяет, сядет ли патрон на фланец без переходника.
  • 2   Какой диаметр нужен? Считают по максимальному диаметру заготовки в патроне, а не по паспортному диаметру обработки над станиной.
  • 3   Сколько кулачков? Три — для круглых и шестигранных деталей, четыре — для несимметричных, эксцентричных и прямоугольных.
  Частая ошибка — брать оснастку «по размеру станка». Станок 1К62 обрабатывает заготовку до 400 мм над станиной, но штатно несёт патрон Ø250 мм. Диаметр оснастки и габарит станка — разные величины.

Посадочный узел шпинделя: конус 6 и конус 8

Главное различие между тремя станками — условный размер фланцевого конца шпинделя по ГОСТ 12593. Он задаёт диаметр посадочного конуса, диаметр расположения крепёжных отверстий и размер отверстия в шпинделе.

Таблица 1. Посадочные узлы шпинделя по моделям станков

Станок Условный размер конца шпинделя D посадочный, мм D1 крепёж, мм Отверстие шпинделя, мм Штатный Ø патрона
1К62 / 1К62Д 6 106,375 133,4 36–45 250 мм
16К20 / 16К25 6 106,375 133,4 52 250 мм
1М63 / ДИП-300 8 139,719 171,4 70–105 315 мм

Конус 6 несёт крепёж на резьбе М12 (4 шпильки), конус 8 — М16 (4 шпильки). Чем больше номер условного размера, тем крупнее станок и тем больший патрон он держит штатно.

  По 1М63 паспортные данные расходятся: отверстие шпинделя указывают то 70 мм, то 105 мм — зависит от года выпуска и исполнения. При заказе оснастки уточняйте это по своему станку.

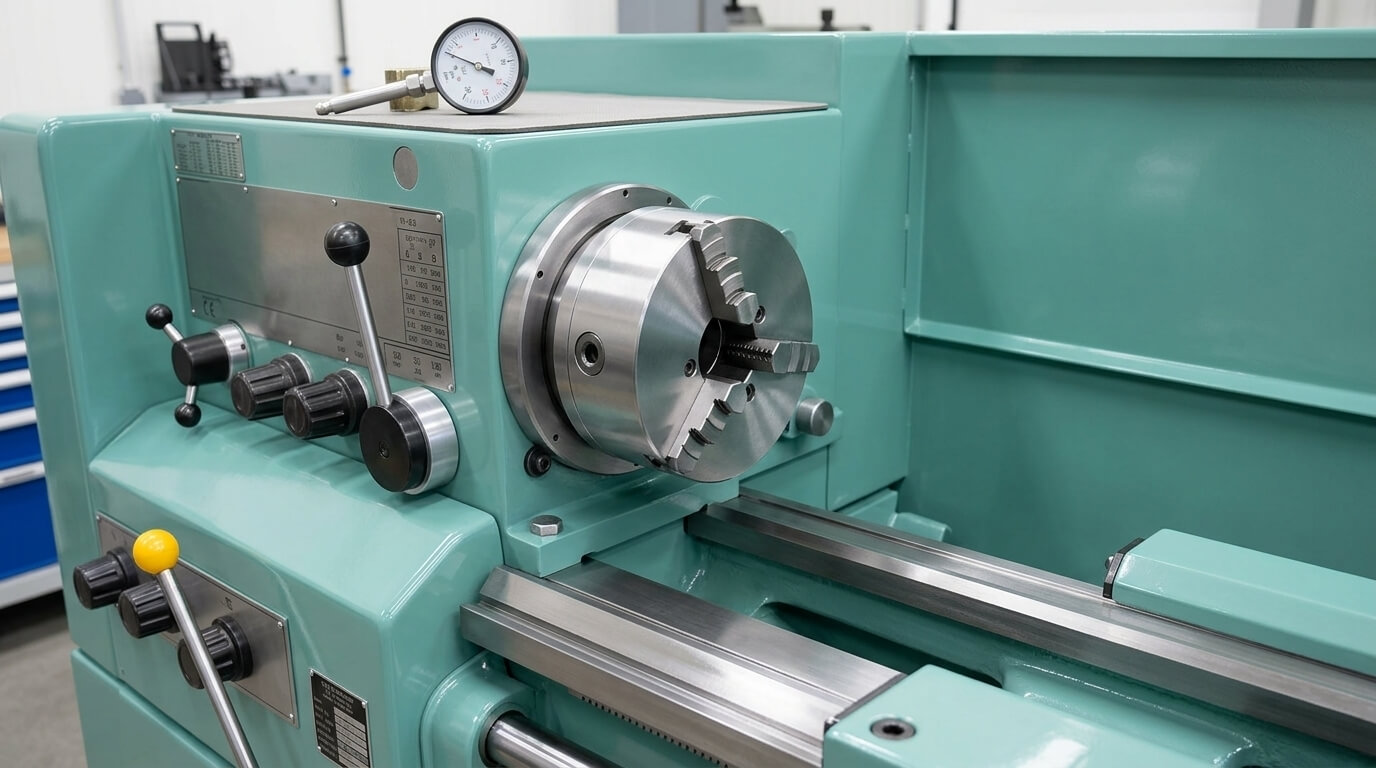

Посадка патрона на фланцевый конец шпинделя (конус 6)
Подобрать патрон

Диаметр патрона и число кулачков

Диаметр выбирают по массе и габариту детали, зажимаемой в кулачках. Стандартный ряд по ГОСТ 2675-80: 80, 100, 125, 160, 200, 250, 315, 400, 500, 630 мм.

Таблица 2. Размерный ряд патронов и применение

Ø патрона, мм Кулачки, мм Масса, кг Макс. об/мин Применение
200 40×20×85 22 2000 Мелкие детали, лёгкие станки
250 50×25×95 35 1600 16К20, 1К62 — базовая комплектация
315 63×32×110 58 1200 1М63 — базовая комплектация
400 80×40×125 95 1000 Крупные заготовки на 1К62/16К20 через планшайбу
500 — — — Штатный 4-кулачковый патрон 1М63
  Масса патрона — не мелочь. Патрон 315 мм весит около 58 кг и нагружает подшипники шпинделя сильнее, чем 250 мм. Поэтому крупный типоразмер снижает допустимые обороты.

Трёхкулачковый или четырёхкулачковый

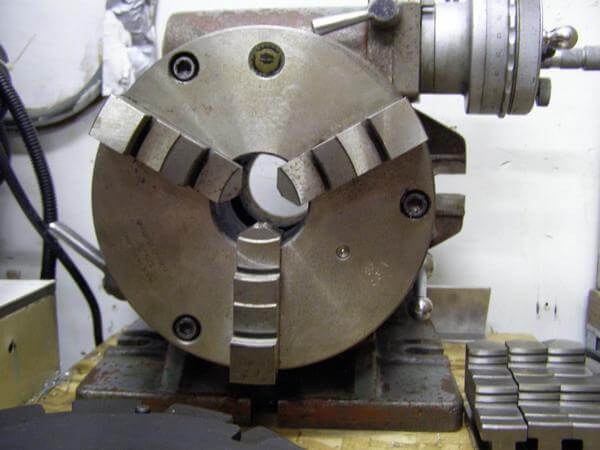

Трёхкулачковый самоцентрирующийся
Зажимает круглую или шестигранную деталь одним движением ключа — спиральный механизм двигает все кулачки синхронно. Рабочая лошадка серийной обточки.
Четырёхкулачковый с независимыми кулачками
Нужен для несимметричных заготовок: отливок, поковок, деталей со смещённым центром, прямоугольных сечений. Каждый кулачок двигается отдельно, деталь выставляют по индикатору попарной регулировкой (1-3, затем 2-4).

Прямые кулачки держат заготовку по наружной поверхности, обратные — по внутреннему отверстию втулок и труб.

Подобрать патрон

Совместимость патронов между 16К20, 1К62 и 1М63

Патроны 1К62 и 16К20 взаимозаменяемы — у них один типоразмер конца шпинделя (конус 6). Оснастка с 1М63 (конус 8) на них напрямую не встанет, и наоборот.

Таблица 3. Совместимость патронов по моделям станков

Модель станка Условный размер (ГОСТ 12593) Штатный Ø патрона Максимум через фланец Крепление
1К62 / 1К62Д 6 250 мм (3-кул.) до 400 мм (4-кул.) Конус 6, прямо или планшайба
16К20 / 16К25 6 250 мм (3-кул.) до 500 мм (над выемкой в станине) Конус 6, переходной фланец
1М63 / ДИП-300 8 315 мм (3-кул.) / 500 мм (4-кул.) до 630 мм (усиленная серия) Конус 8, фланец под поворотную шайбу

Разница между конусом 6 и 8 — в геометрии: посадочный диаметр 106,375 против 139,719 мм, диаметр крепёжных отверстий 133,4 против 171,4 мм. Поставить зажимное устройство от 1М63 на 16К20 технически можно, но только через индивидуально спроектированный переходной фланец, который пересчитывает обе группы размеров.

Патрон с планшайбой: когда нужен переход

Планшайба — это переходник между шпинделем и оснасткой. Её ставят в двух случаях: когда посадочный поясок не совпадает с фланцем шпинделя напрямую, или когда под один станок нужно держать патроны разных диаметров.

Типовой пример — Ø315 мм на 1К62 или 16К20. Штатно на этих станках стоит Ø250 мм прямо на конус. Больший диаметр садится через переходную планшайбу, которая компенсирует разницу в посадочном диаметре и расположении крепёжных отверстий между конусом 6 и 8.

  Четыре размера для изготовления планшайбы
  •   Диаметр посадочного пояска шпинделя — отвечает за центровку
  •   Диаметр фланца шпинделя
  •   Расположение и число крепёжных отверстий
  •   Глубина посадки
  Самодельная планшайба без точного соответствия этим параметрам — частый источник биения. Здесь важна не «примерная» подгонка, а посадка по фактическим размерам конкретного шпинделя.

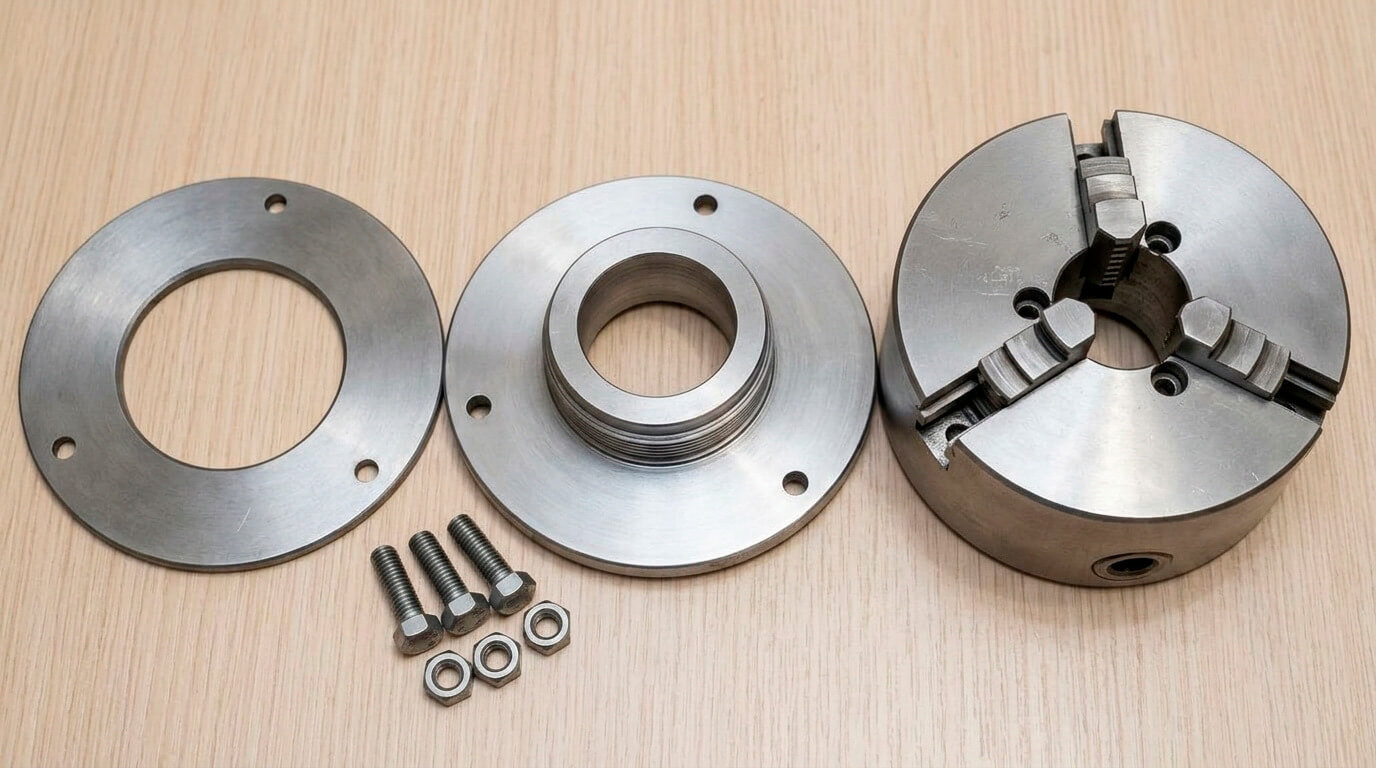

Переходная планшайба между шпинделем и патроном

Как выбрать патрон под свою задачу

Короткие рекомендации по каждому станку — от типовой серийной работы до тяжёлых деталей.

  • 16К20 и 1К62, серийная обточка. Трёхкулачковый самоцентрирующийся Ø250 мм на конус 6. Для повышенной точности берут исполнение «П», для финишных операций — «В».
  • 16К20 и 1К62, несимметричные детали. Четырёхкулачковый того же посадочного диаметра. Для увеличенного зажима — 400 мм через планшайбу.
  • 1М63, серия. Трёхкулачковый Ø315 мм на конус 8, крепится прямо на фланец шпинделя.
  • 1М63, тяжёлые и эксцентричные заготовки. Четырёхкулачковый Ø500–630 мм.
  При заказе указывайте поставщику не только диаметр, но и условный размер конца шпинделя (6 или 8) и год выпуска станка. Размеры поворотных шайб и крепёжных винтов различаются для станков, выпущенных до и после введения актуальной редакции ГОСТ 12593-93. После установки проверяют индикатором часового типа: радиальное биение по наружному пояску, затем торцевое по фланцу, затем — по зажатой заготовке.

Изготовим патрон или планшайбу под ваш станок

Если под станок нет штатного патрона, нужен нестандартный диаметр или переход между конусом 6 и 8 — изготовим токарный патрон и переходную планшайбу по чертежу или образцу. Работаем с посадочными узлами по ГОСТ 12593 для 16К20, 1К62, 1М63 и других токарно-винторезных станков.

Для расчёта пришлите модель станка, условный размер конца шпинделя, год выпуска и габарит заготовки. Сроки и стоимость — по запросу.

Заказать патрон

  +7 995-85-02-096      info@metallux-k.ru

Частые вопросы по подбору токарного патрона

Практика по посадке, размерам и совместимости патронов для 16К20, 1К62 и 1М63 — биение, затяжка, износ кулачков, переходы между станками.

Штатно — 250 мм. Конец шпинделя 16К20 выполнен под условный конус 6 (посадочный диаметр 106,375 мм), и трёхкулачковый Ø250 садится на него напрямую. Патрон 315 мм рассчитан на конус 8 и без переходного фланца не встанет. Если на форуме пишут, что «315 стоит на 16К20», речь о самодельной проставке, а не о заводской посадке. Работа с планшайбой до 500 мм над выемкой в станине — это про планшайбу, а не про штатный патрон.
Нет. Фланец 1К62 — конус 6 (посадочный 106,375 мм, крепёж на 133,4 мм), а Ø315 сделан под конус 8 (139,719 и 171,4 мм). Прямой посадки нет из-за разницы в посадочном диаметре и расположении крепёжных отверстий. Штатно на 1К62 стоит Ø250 прямо на конус, а 315 ставят через переходную планшайбу, которая компенсирует разницу типоразмеров.
Да, полностью. У обоих станков одинаковый условный размер конца шпинделя — конус 6. Патрон с 1К62 садится на 16К20 и наоборот без переходников. Различие между станками — в диаметре отверстия шпинделя (36–45 мм у 1К62 против 52 мм у 16К20), но на посадку патрона это не влияет.
Причины: перекос при монтаже, грязь или заусенцы на посадочном конусе, износ кулачков, деформация шпинделя после удара. Проверяют индикатором часового типа в три захода — по наружному пояску, по фланцу, по зажатой заготовке. Норма для станков нормальной точности (класс Н) — 0,03–0,05 мм, для повышенной (класс П) — не более 0,01–0,02 мм. Если биение видно на чистом конусе шпинделя без патрона — проблема в шпиндельном узле (подшипники, соосность), а не в оснастке.
Универсального числа нет — оно зависит от резьбы шпилек (М12 на конусе 6, М16 на конусе 8) и берётся из паспорта станка или документации к патрону. Методика затяжки важнее конкретной цифры: первый проход — от руки крест-накрест, чтобы патрон сел без перекоса; второй — ключом примерно на половину момента; финал — динамометрическим ключом до значения из паспорта. После затяжки покачайте патрон руками: люфта и стука быть не должно.
Признаки: деталь не зажимается плотно, на рабочих поверхностях видны выработки и сколы, обработанная деталь получается конусной, а биение зажатой заготовки на финишных операциях превышает 0,01–0,02 мм. Прямые кулачки растачивают в зажатом состоянии через распорное кольцо, обратные — по калиброванному кольцу или валу, снимая не более 0,05–0,1 мм за проход. При сломанном зубчатом венце или сильном люфте в спиральном механизме патрон меняют целиком.
Обратными кулачками. Прямые кулачки держат заготовку по наружной поверхности, обратные — разжимаются внутри отверстия и фиксируют деталь изнутри. Это рабочий вариант для тонкостенных втулок и труб, где зажим снаружи смял бы стенку. Диапазон зажима кулачков — обычно 5–80% от номинального диаметра патрона.
Да. Три кулачка самоцентрирующегося патрона сходятся к центру синхронно и надёжно держат шестигранную заготовку по трём граням — это штатный сценарий для прутка под шестигранник. А вот квадрат или прямоугольник в трёхкулачковом не зажать ровно: для четырёхгранных и несимметричных сечений нужен четырёхкулачковый патрон с независимыми кулачками.
Измерьте два размера у фланца шпинделя: диаметр посадочного конического пояска и диаметр окружности крепёжных отверстий. Посадочный ~106 мм и отверстия на 133,4 мм — это конус 6 (1К62, 16К20). Посадочный ~140 мм и отверстия на 171,4 мм — конус 8 (1М63). Сверьте с таблицей ГОСТ 12593 — совпадение по этим двум диаметрам однозначно определяет типоразмер.
Патрон 250 мм весит около 35 кг, 315 мм — около 58 кг, 400 мм — под 95 кг. Патрон 800 мм для тяжёлых станков вроде 1М65 весит уже за сотню килограммов. Чем тяжелее оснастка, тем выше нагрузка на подшипники шпинделя и тем ниже допустимые обороты — поэтому крупный патрон ставят только там, где он действительно нужен по габариту заготовки, а не «с запасом».
