МУВП: расшифровка, размеры по ГОСТ 21424-93 и как определить свою муфту

Опубликовано: 19.10.2026 · Обновлено: 19.10.2026

Коротко. МУВП — муфта упругая втулочно-пальцевая: две полумуфты, соединённые стальными пальцами в резиновых втулках. По ГОСТ 21424-93 их выпускают на моменты от 6,3 до 16 000 Н·м в 13 типоразмерах с допуском радиального смещения 0,2–0,6 мм. Номера МУВП-1…МУВП-13, пальцы П1–П7 и втулки К1–К7 — каталожная нумерация изготовителей, в ГОСТ её нет.

ГОСТ 21424-93 · 6,3–16 000 Н·м · 13 типоразмеров · D 71–500 мм · отверстия 9–160 мм · радиальное смещение 0,2–0,6 мм

---

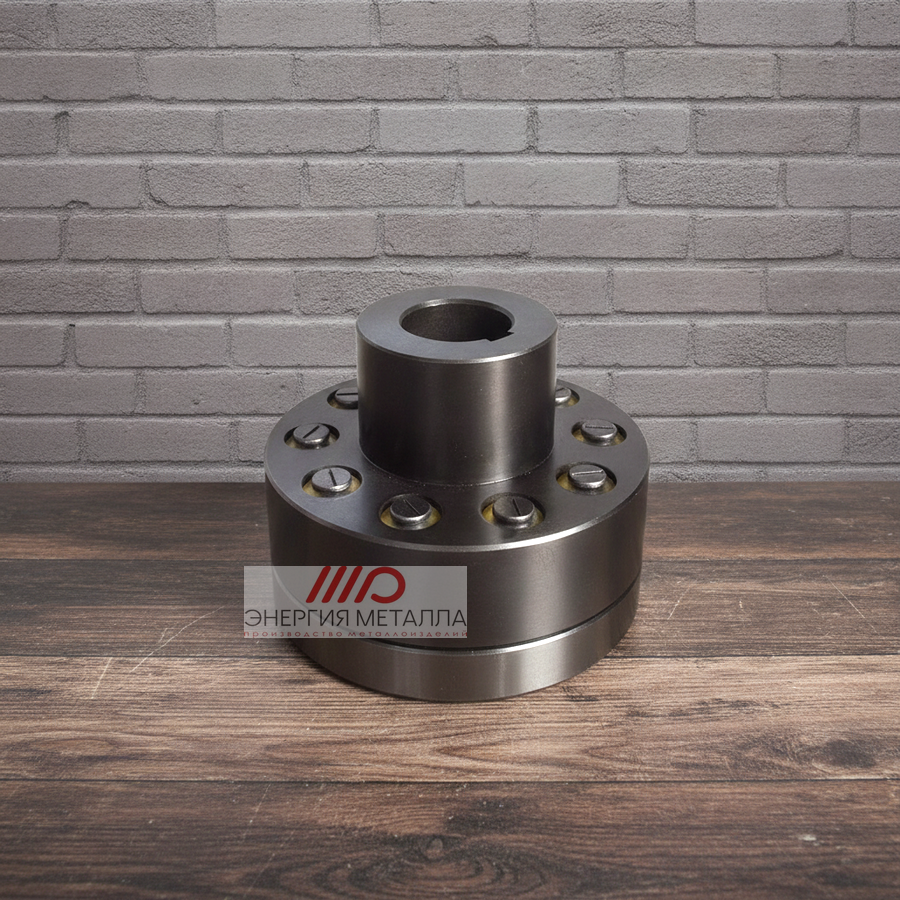

Что такое МУВП: устройство втулочно-пальцевой муфты

МУВП — муфта упругая втулочно-пальцевая: момент передают стальные пальцы одной полумуфты через резиновые втулки, вставленные в отверстия другой. ГОСТ 21424-93 относит её к муфтам для соединения соосных валов, которые одновременно снижают динамические нагрузки в приводе. Типичное место МУВП — между электродвигателем и насосом, редуктором или вентилятором.

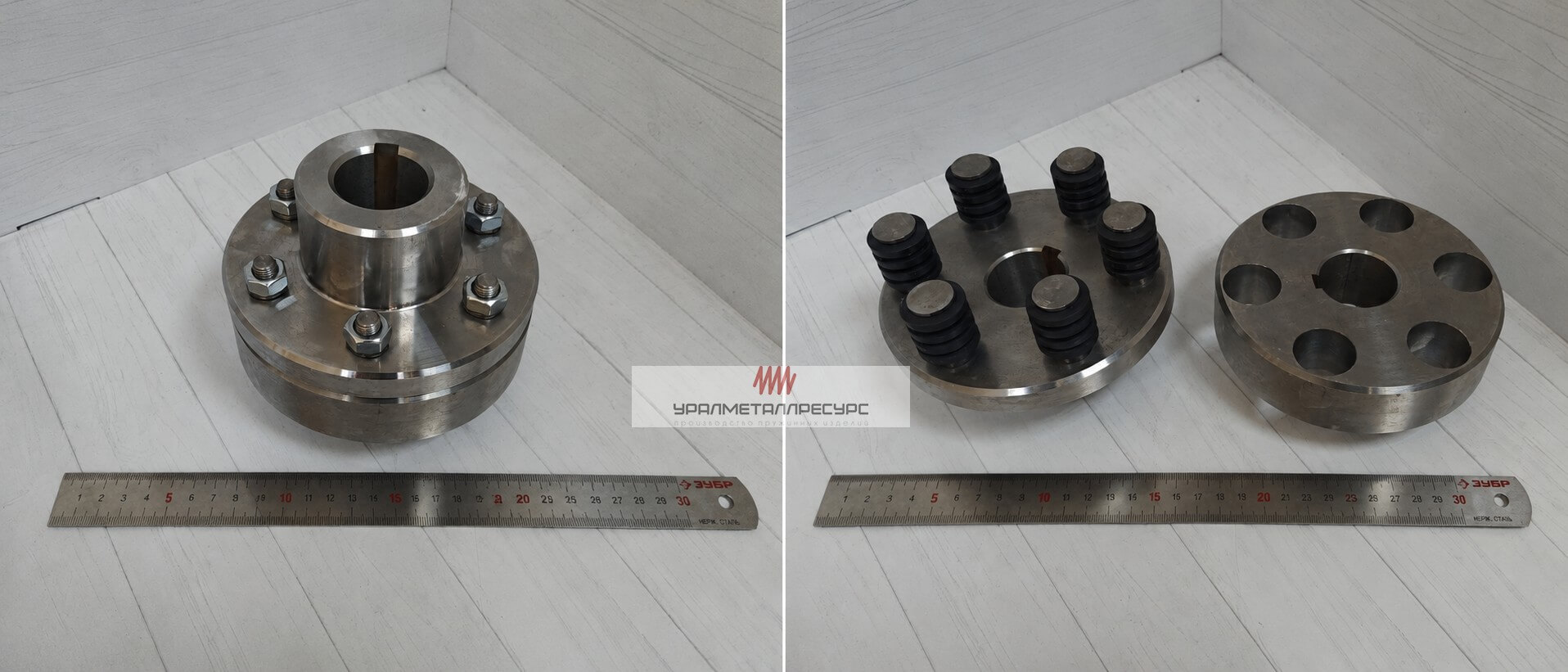

Конструкция собрана из четырёх видов деталей:

• две полумуфты — в одной закреплены пальцы, в другой выполнены отверстия под пальцы с упругими втулками;
• пальцы — стальные, крепятся в полумуфте гайкой;
• упругие втулки — резиновые, цельные или собранные из колец;
• распорные втулки — стальные или из прочного неметаллического материала.

Резина делает в муфте две работы. Она смягчает толчки при пуске и реверсе и позволяет валам немного сместиться относительно друг друга. По ГОСТ радиальное смещение допускается от 0,2 до 0,6 мм, угловое — от 1°30′ до 0°30′ в зависимости от типоразмера. Осевого смещения стандарт не нормирует.

Смазка МУВП не нужна. Основная расходная деталь — упругие втулки: при износе меняют их, а полумуфты продолжают работать.

---

Расшифровка МУВП: обозначение по ГОСТ и номера МУВП-1…13

Обозначение по ГОСТ 21424-93 начинается с момента: «250-32-1-40-4 Т2» — это муфта на 250 Н·м с полумуфтами под валы 32 и 40 мм. Полностью оно выглядит так: «Муфта упругая втулочно-пальцевая 250-32-1-40-4 Т2 ГОСТ 21424-93». Это пример из п. 12 стандарта, каждая группа цифр в нём что-то значит:

Если полумуфты одинаковые, обозначение короче: «Муфта упругая втулочно-пальцевая 250-40-1 У3 ГОСТ 21424-93» — 250 Н·м, отверстия 40 мм, исполнение 1, умеренный климат, категория 3. Первой после момента указывают полумуфту, в которой крепятся пальцы.

Каталожные номера МУВП-1…МУВП-13

В заявках и на складах чаще пишут не «250-40-1», а «МУВП-6». Это нумерация каталогов изготовителей: в ГОСТ 21424-93 её нет, но в каталогах она совпадает — каждому номеру соответствует свой номинальный момент.

Значит, МУВП-6 — муфта на 250 Н·м, а МУВП-10 — на 2 000 Н·м. Номер ничего не говорит об отверстиях и исполнении полумуфт. Поэтому в заявке к нему добавляют диаметры обоих валов или сразу пишут обозначение по ГОСТ.

---

Размеры МУВП по ГОСТ 21424-93: таблица типоразмеров

ГОСТ 21424-93 задаёт 13 типоразмеров МУВП — от 6,3 Н·м с наружным диаметром 71 мм до 16 000 Н·м и 500 мм. Стандарт действует в России с 1 июля 1996 года и заменил ГОСТ 21424-75, на который до сих пор ссылаются старые спецификации.

Для каждого момента таблица 1 стандарта задаёт ряд отверстий, наибольший наружный диаметр, предельную частоту вращения и допустимые смещения валов:

Диаметры в скобках — второй ряд, их применяют реже. Номер по каталогу в стандарт не входит и приведён для удобства.

Общая длина муфты L и длина посадочной части l зависят ещё и от отверстия: у муфты на 250 Н·м с отверстиями 32–38 мм L равна 165 мм для исполнения 1 и 121 мм для исполнения 2, а с отверстиями 40–45 мм — 225 и 169 мм. L и l для всех групп отверстий сведены в таблицу размеров муфт МУВП.

Две колонки таблицы читают неправильно чаще всего. Частота в ГОСТ дана в с⁻¹, то есть в оборотах в секунду: 147 для самой малой муфты — это 8 820 об/мин, а не 147 об/мин. Смещения — предел, при котором муфта ещё работает, а не точность, с которой агрегат центруют: допуск сужается от 0,2 мм с 1°30′ у малых муфт до 0,6 мм с 0°30′ у самой крупной.

Исполнения полумуфт по форме отверстия

Каждая полумуфта выпускается в одном из четырёх исполнений: отверстие бывает цилиндрическим или коническим, ступица — под длинный или короткий конец вала (п. 2 ГОСТ 21424-93).

Стандарт разрешает собирать муфту из полумуфт разных исполнений и с разными отверстиями в пределах одного момента (п. 10). По заказу в одной полумуфте делают отверстие меньше табличного ряда (п. 11), а длину посадочной части укорачивают по ГОСТ 12080. Поэтому две половины одной МУВП могут заметно отличаться — это не брак, а допустимая комбинация.

Материалы и требования ГОСТ

ГОСТ 21424-93 задаёт материалы основных деталей через минимальные свойства, а не через одну обязательную марку:

• полумуфты — чугун СЧ20 по ГОСТ 1412 или другой материал со свойствами не хуже (п. 3), поэтому полумуфта из стали 45 стандарту не противоречит;
• пальцы — сталь со свойствами не хуже стали 45 по ГОСТ 1050 (п. 5);
• распорные втулки — сталь Ст3 по ГОСТ 380 или достаточно прочный неметаллический материал (п. 6);
• покрытия — по ГОСТ 9.301, 9.303 и 9.306 (п. 4);
• шпоночные пазы — по ГОСТ 23360 для исполнений 1 и 3 и по ГОСТ 10748 для исполнений 2 и 4 (п. 8);
• конические отверстия — 9-я степень точности по ГОСТ 8908 (п. 9).

---

Пальцы и втулки МУВП: размеры П1–П7 и К1–К7

ГОСТ 21424-93 не задаёт размеры пальцев и втулок: он нормирует материал пальца и свойства резины, а ряды П1–П7 и К1–К7 — это каталожные обозначения изготовителей. Поэтому при замене пальцев и втулок надёжнее мерить старые детали, чем полагаться на номер муфты.

Какая резина нужна для втулок по ГОСТ

Марку резины стандарт не называет. Он задаёт свойства, которым должна соответствовать любая смесь для упругих втулок (п. 7):

ГОСТ 263 — метод определения твёрдости резины по Шору A, поэтому 60–75 единиц — это 60–75 Shore A. Втулки «75–85 Shore A» из некоторых каталогов твёрже, чем требует ГОСТ 21424-93. Для тропического исполнения резина должна дополнительно отвечать ГОСТ 15152.

Цельную втулку стандарт разрешает заменить набором колец с теми же наружным и внутренним диаметрами (п. 7). Утверждение «кольца и втулки МУВП полностью взаимозаменяемы» верно только в этих рамках: размеры колец должны совпадать с размерами втулки.

Каталожный ряд пальцев П1–П7 и втулок

Пальцы П1–П7 и втулки к ним в каталогах изготовителей совпадают по основным размерам. Рабочий диаметр пальца равен внутреннему диаметру втулки:

Данные каталожные, в ГОСТ их нет; длину П4 и диаметр П7 каталоги дают по-разному, поэтому их снимают с образца.

Втулку подбирают по пальцу. Втулка К3 размером 18 × 35 × 36 мм идёт на палец П3 диаметром 18 мм, К2 (14 × 27 × 28) — на П2, К4 (24 × 45 × 44) — на П4. Привязку колец К к номерам МУВП разные каталоги дают по-разному, а диаметр пальца однозначен — поэтому сначала мерят палец.

---

Чертёж МУВП: эскиз и что указать в чертеже

Чертёж полумуфты МУВП строят от трёх размеров ГОСТ — наружного диаметра D, отверстия d и длины ступицы l; остальное задаёт изготовитель. Диаметр окружности пальцев, диаметр ступицы и толщину фланца стандарт не нормирует, и у разных заводов они различаются.

Эскиз показывает конструкцию и не заменяет рабочий чертёж. D, d, L, l — по таблице 1 ГОСТ 21424-93; палец П2 и втулка — каталожное исполнение; прочие размеры условные.

На эскизе — МУВП-6 на 250 Н·м с отверстиями 32 мм под длинные концы валов. Длина ступицы l = 80 мм совпадает с длиной длинного конца вала диаметром 32 мм по ГОСТ 12080, а общая длина L = 165 мм складывается из двух ступиц и зазора между ними.

В рабочем чертеже полумуфты должны быть:

• наружный диаметр D — не больше табличного для своего момента;
• диаметр отверстия d с посадкой и длина ступицы l, для муфты в сборе — общая длина L;
• шпоночный паз по ГОСТ 23360 (исполнения 1 и 3) или ГОСТ 10748 (исполнения 2 и 4);
• для конических отверстий — конус по ГОСТ 12081 с 9-й степенью точности по ГОСТ 8908;
• диаметр окружности, число и диаметр отверстий под пальцы или под втулки;
• материал — СЧ20 или материал со свойствами не хуже — и покрытие.

Если чертежа нет, полумуфту изготавливают по образцу или по замерам. Что именно мерить, разобрано в разделе «Как определить, какая МУВП стоит на агрегате».

---

Как определить, какая МУВП стоит на агрегате

Типоразмер МУВП определяют по наружному диаметру D: в ГОСТ 21424-93 у каждого из 13 моментов свой D — от 71 до 500 мм. Диаметр вала для этого не подходит: стандарт разрешает растачивать полумуфты меньше табличного ряда и ставить в одну муфту полумуфты с разными отверстиями.

Порядок замеров на снятой или остановленной муфте:

1. Наружный диаметр D. Сверьте его с колонкой D в таблице ГОСТ — значение укажет на момент и каталожный номер МУВП.
2. Отверстия обеих полумуфт. Мерьте каждую отдельно: по ГОСТ они могут различаться.
3. Форма отверстия и длина ступицы. Цилиндр или конус даёт исполнение 1–2 или 3–4, длина ступицы — длинный или короткий конец вала.
4. Шпоночный паз — ширина и глубина, для сверки с ГОСТ 23360 или ГОСТ 10748.
5. Пальцы и втулки. Рабочий диаметр пальца, резьба, размеры втулки d × D × L — по ним подбирают каталожный П и К.
6. Признаки нестандарта. Тормозной обод на полумуфте, D вне ряда ГОСТ, необычное число пальцев.
7. Момент — из таблицы. Номинальный момент берут по найденному типоразмеру, а не пересчитывают от диаметра вала.

Каждый замер что-то сообщает о муфте, и у каждого есть своя ловушка:

Главная ошибка при заказе — назвать только диаметр вала. Вал 40 мм проходит и в МУВП на 250 Н·м, и в муфту на 500 Н·м, а наружный диаметр у них 140 и 170 мм.

Импортная муфта вместо МУВП

Втулочно-пальцевые муфты выпускают и за рубежом: серию FCL по японскому стандарту JIS B 1452, Flender RUPEX и другие. Конструкция у них та же, но размеры с ГОСТ 21424-93 не совпадают. Например, у FCL-100 при наружном диаметре 100 мм другой диаметр окружности пальцев и втулки 22 × 16 мм, а МУВП с D 100 мм — это муфта на 63 Н·м со своим рядом деталей.

Поэтому пальцы и втулки от МУВП к импортной муфте не подбирают. Замену подбирают целиком: по моменту, частоте вращения, диаметрам обоих валов, наружному диаметру и расстоянию между торцами валов.

---

Почему рвёт втулки МУВП: износ, ремонт и замена

Втулки МУВП быстрее всего изнашивает несоосность валов. В книге В. С. Полякова и И. Д. Барбаша «Муфты. Конструкции и расчёт» (Л.: Машиностроение, 1973) описано наблюдение: при нарушенной соосности втулки быстро изнашивались, а при соосной установке износа не было даже при длительной перегрузке.

Отсюда практический вывод. Допуск ГОСТ — 0,2–0,6 мм радиального смещения — это предел, при котором муфта работает, а не цель монтажа. Агрегат центруют с запасом в несколько раз: допуски центровки по частоте вращения приведены в статье «Виды муфт для соединения валов».

По состоянию деталей видно, что именно случилось с муфтой и что менять:

Менять только втулки можно, если пальцы без выработки и изгиба, крепление плотное, отверстия полумуфты не овальные и нет трещин. Изношенный палец с новой втулкой оставлять нежелательно: он неравномерно нагружает резину.

Отдельно о масле. ГОСТ 21424-93 марку резины не задаёт, а маслостойкость зависит от смеси: есть втулки из маслостойкого каучука, есть обычные. Поэтому стойкость к маслу проверяют по документам на конкретные втулки, а не считают общим свойством всех МУВП.

---

МУВП или другая упругая муфта

МУВП перекрывает 6,3–16 000 Н·м и обходится без смазки; муфта со звёздочкой меньше — до 400 Н·м, зубчатая начинается от 1 000 Н·м. Когда выбирают между типами, сравнивают диапазон моментов, что муфта компенсирует и как её обслуживать:

Для привода двигатель — насос или двигатель — редуктор на средние моменты МУВП остаётся самым простым вариантом: резина гасит толчки, смазка не нужна, а изнашиваются в первую очередь недорогие втулки. На малых моментах её заменяет более компактная муфта со звёздочкой, на больших моментах при тяжёлом режиме — зубчатая. Обзор всех типов — в статье «Виды муфт для соединения валов».

---

Вопросы и ответы о МУВП

Подбор по мощности и оборотам, валы разного диаметра, осевое смещение, балансировка, температура, полиуретан и замена муфт по старому ГОСТ.

---
