Виды муфт для соединения валов: классификация, ГОСТ и смещения

Опубликовано: 24.09.2026 · Обновлено: 24.09.2026

Коротко. Муфта соединяет два вала и передаёт крутящий момент. По ГОСТ Р 50371-92 муфты делят на жёсткие, компенсирующие, упругие, управляемые и самоуправляемые. Подбирают муфту по трём параметрам: расчётному моменту, диаметру вала и смещению осей, которое нужно компенсировать. С 15 января 2026 года на зубчатые муфты действует новый ГОСТ Р 50895-2025.

ГОСТ Р 50371-92 · 5 групп и 16 типов муфт · ГОСТ Р 50895-2025 на зубчатые с 15.01.2026 · МУВП 6,3–16 000 Н·м · радиальное смещение 0,1–1,2 мм

---

Что такое соединительная муфта и чем она отличается от полумуфты

Муфта — узел привода, который соединяет концы двух валов и передаёт крутящий момент без изменения направления вращения. Так её определяет ГОСТ Р 50371-92 «Муфты механические общемашиностроительного применения. Термины и определения». Типичный пример — муфтовое соединение электродвигателя с насосом, редуктором или вентилятором.

Полумуфта — половина муфты, которая сидит на одном из валов. Большинство муфт состоят из двух полумуфт и соединительного элемента между ними: пальцев с резиновыми втулками, звёздочки, цепи, зубчатой обоймы или болтов. Полумуфту заказывают отдельно, когда изношена одна ступица или вал на агрегате поменяли на вал другого диаметра. Заявка «полумуфта на насос» означает половину муфты, а не комплект — при заказе стоит уточнить, нужна ли вторая половина и соединительный элемент.

У муфты три функции, и они не зависят друг от друга: передать момент, компенсировать смещение осей валов и погасить удары. Жёсткая втулочная муфта умеет только первое. Зубчатая передаёт большой момент и компенсирует перекос, но удары не гасит. МУВП делает и то и другое, но в небольших пределах. Главная ошибка подбора — считать, что упругая муфта компенсирует несоосность: демпфирование и компенсация — разные свойства.

---

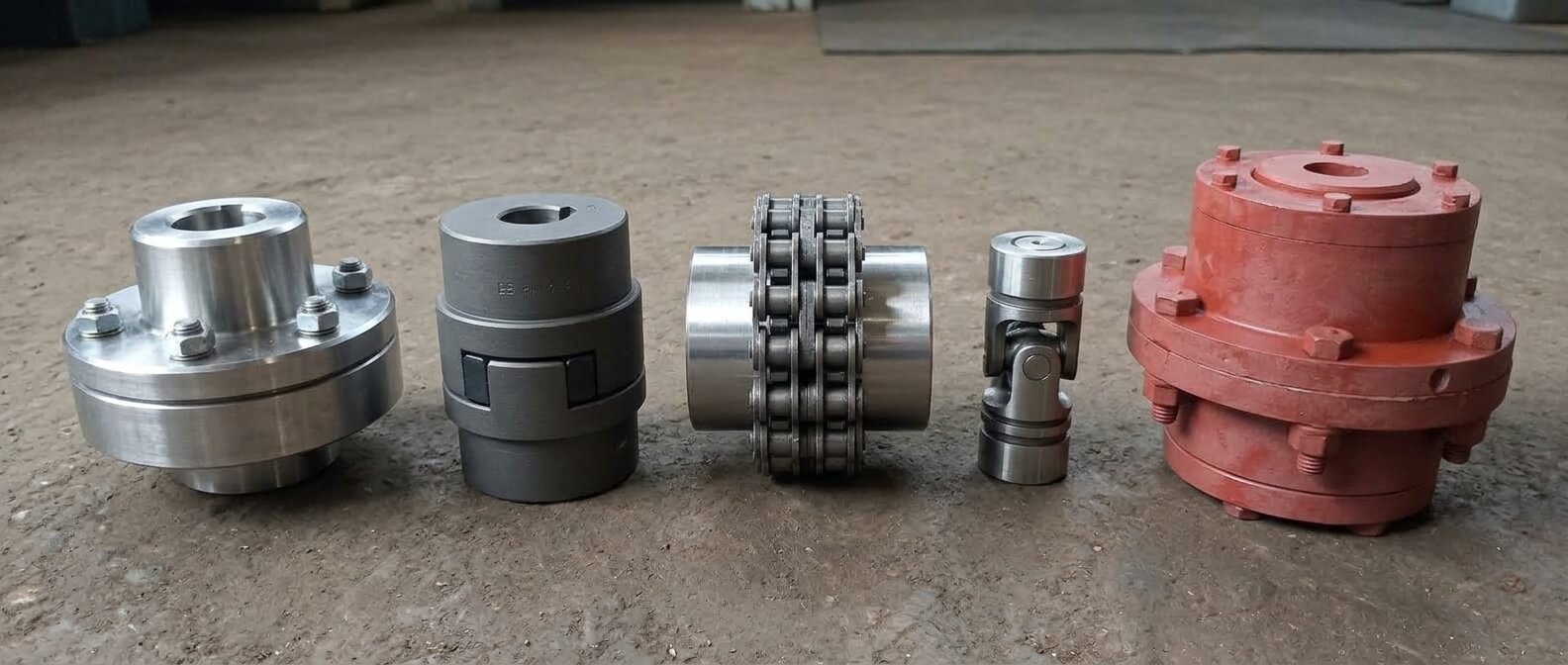

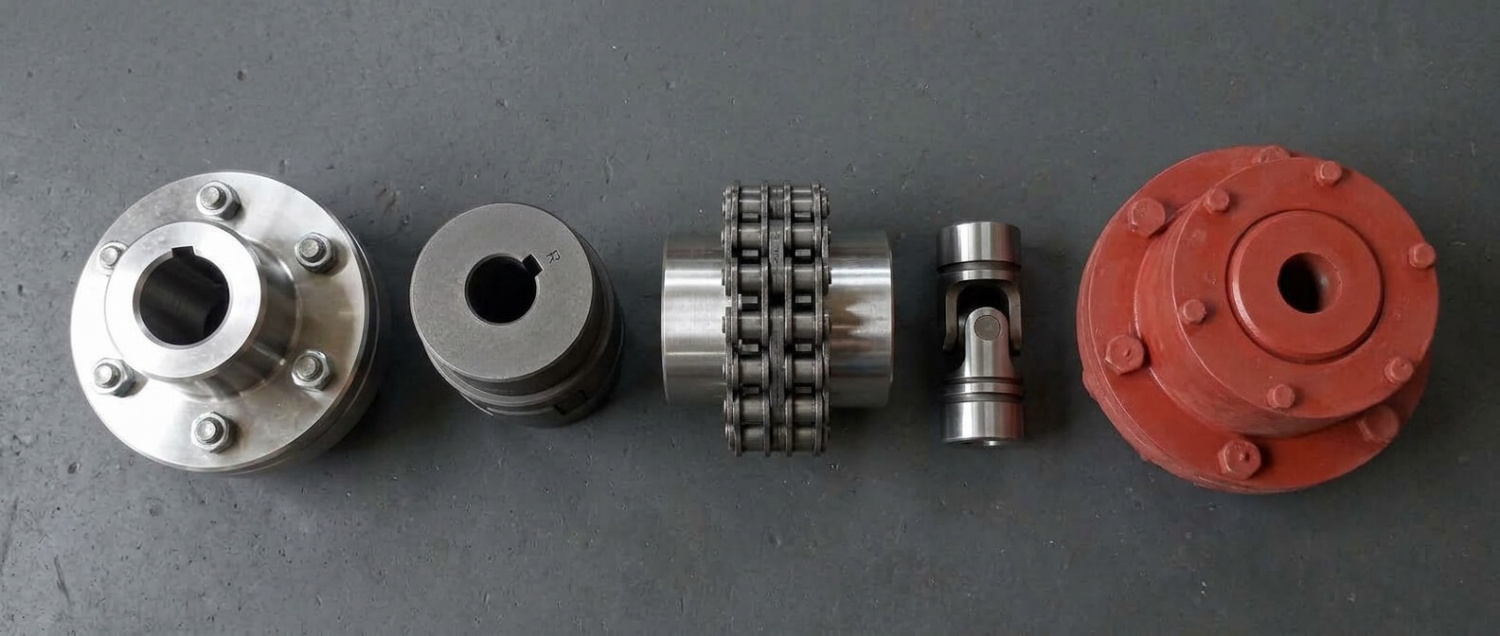

Какие бывают муфты для валов: классификация по ГОСТ

Муфты для валов делят на пять групп по тому, что они умеют кроме передачи момента: жёсткие, компенсирующие, упругие, управляемые и самоуправляемые. Первые три группы соединяют валы постоянно, две последние умеют их разъединять.

В таблице — основные типы муфт, их свойства и стандарт на каждый тип:

Смещения компенсируют компенсирующие и упругие муфты, а удары гасят только упругие. Если привод работает с толчками, нужна упругая муфта. Если валы заметно смещены — компенсирующая или упругая с запасом по смещению.

Жёсткие муфты: втулочные, фланцевые, продольно-свёртные

Жёсткие муфты смещений не компенсируют: они работают только на соосных валах. Любая несоосность уходит в подшипники и вал. Втулочная муфта — сплошная втулка на штифтах или шпонках, самая простая и компактная. Фланцевая состоит из двух фланцев на болтах и передаёт больший момент. Её ставят на тихоходные валы и валопроводы. Каталожные «фланцевые муфты» для трубопроводов вроде ПФРК к валам отношения не имеют.

Продольно-свёртная муфта по ГОСТ 23106-78 разъёмная вдоль оси: две половины стягиваются болтами на концах валов. Её снимают и ставят, не раздвигая агрегаты, — это единственная жёсткая муфта, которую можно заменить без осевого перемещения двигателя. Для ремонтной службы это решает задачу, когда двигатель стоит вплотную к механизму.

Компенсирующие муфты: зубчатые, цепные, шарнирные, дисковые

Компенсирующие муфты допускают смещение осей, но ударов не гасят: все их детали металлические. Зубчатая муфта передаёт момент от 1 000 до 63 000 Н·м по ГОСТ Р 50895-2025 и допускает перекос каждой втулки до 1°30′. Её ставят на тяжёлые приводы прокатных станов, кранов и мельниц. Как подобрать зубчатую муфту по модулю и числу зубьев — в статье «Муфты зубчатые: где изготовить по m и z».

Цепная муфта — две звёздочки, охваченные однорядной или двухрядной цепью. По ГОСТ 20742-93 она передаёт 63–16 000 Н·м. Из-за зазоров в шарнирах цепи для реверсивных приводов она подходит хуже других типов.

Шарнирная муфта по ГОСТ 5147-97 соединяет валы, оси которых пересекаются под углом до 45°. Одинарный шарнир компенсирует только угол: параллельный сдвиг осей он не выбирает, для этого нужна сдвоенная муфта. Пластинчатая (дисковая) муфта и её разновидность с тонкой мембраной вместо пакета пластин податливы к перекосу, но жёсткие на кручение — поэтому их ставят там, где важна точность передачи угла поворота.

Упругие муфты: МУВП, со звёздочкой, с торообразной оболочкой

Упругие муфты — их ещё называют эластичными или гибкими — передают момент через резиновый или полиуретановый элемент: он гасит толчки при пуске и компенсирует небольшие смещения. МУВП по ГОСТ 21424-93 — самая массовая муфта для насосов и редукторов: 6,3–16 000 Н·м, валы 9–160 мм. Момент передают стальные пальцы с резиновыми втулками.

Муфта со звёздочкой по ГОСТ Р 50894-96 компактнее МУВП и рассчитана на моменты 2,5–400 Н·м. Муфта с торообразной оболочкой по ГОСТ Р 50892-96 гасит удары сильнее всех и допускает самые большие смещения. Плата за это — наружный диаметр: при том же моменте она заметно крупнее МУВП.

Кулачковая муфта — три разных изделия под одним названием

Словом «кулачковая» называют три разные муфты, и их постоянно путают в заявках и каталогах. Различить их можно по тому, что стоит между полумуфтами:

Упругая кулачковая работает в обе стороны вращения и без смазки — подробно о ней на странице «Кулачковые муфты». Сцепная включается только на остановленных или медленно вращающихся валах, иначе кулачки выкрашиваются. Кулачково-дисковая компенсирует радиальное смещение, а перекос — не больше 0,5°.

Управляемые и самоуправляемые: когда нужно расцепление

Управляемые муфты соединяют и разъединяют валы по команде: кулачковые сцепные, фрикционные, электромагнитные и шинно-пневматические. В станках чаще всего стоят электромагнитные многодисковые муфты серии ЭТМ. Как подобрать такую муфту по каталожному номеру и напряжению — в статье «Как подобрать электромагнитную муфту ЭТМ». Отключение муфты не останавливает механизм: после расцепления он вращается по инерции, поэтому для остановки нужен отдельный тормоз.

Самоуправляемые муфты срабатывают сами. Предохранительная размыкает привод при перегрузке, обгонная передаёт момент только в одну сторону, центробежная включается при наборе оборотов. Упругая муфта защитой от перегрузки не служит: разрыв её втулок или звёздочки — поломка, а не срабатывание. Для защиты привода ставят предохранительную муфту с настроенным моментом.

---

Какие ГОСТы действуют на муфты в 2026 году

С 15 января 2026 года зубчатые муфты выпускают по ГОСТ Р 50895-2025 — он заменил ГОСТ Р 50895-96, на который до сих пор ссылаются каталоги. Остальные стандарты на муфты для валов действуют в редакциях 1990-х годов.

Стандарт задаёт размерный ряд — по нему идентифицируют снятую муфту и заказывают замену. Действующие стандарты на сентябрь 2026 года:

Новый стандарт на зубчатые муфты меняет размерный ряд, а не только номер. Младший типоразмер по ГОСТ Р 50895-2025 рассчитан на 1 000 Н·м, а муфта МЗ-1 из старых каталогов — на 710 Н·м. Это разные ряды: при замене муфту подбирают по моменту и размерам, а не по номеру.

---

Допустимые смещения валов: что компенсирует каждый тип муфты

МУВП компенсирует радиальное смещение 0,2–0,6 мм и угловое от 1°30′ до 0°30′, причём у крупных муфт допустимый угол меньше. Допуск задаёт типоразмер, а не тип муфты в целом.

Смещения валов бывают трёх видов. Радиальное — оси параллельны, но сдвинуты друг относительно друга. Угловое — оси пересекаются под углом, это перекос. Осевое — валы сдвигаются вдоль оси, например от теплового удлинения.

В таблице — предельные смещения по стандартам на каждый тип:

Осевое смещение для МУВП, цепных и зубчатых муфт стандарты числом не задают: его берут из паспорта конкретного исполнения. Самые большие смещения из этого списка допускает цепная муфта — до 1,2 мм у двухрядной на 16 000 Н·м.

Допуски МУВП зависят от типоразмера разнонаправленно. Радиальное смещение с ростом муфты увеличивается, а угловое — уменьшается. Выборка по ГОСТ 21424-93:

У самой маленькой МУВП допустимый перекос втрое больше, чем у самой крупной, — 1°30′ против 0°30′. Поэтому «1°30′ для всех МУВП» из популярных справочников для муфт от 250 Н·м неверно.

Три правила для всех типов муфт:

1. Предельные смещения не складываются. Если радиальное смещение выбрано до предела, угловое должно быть близко к нулю — и наоборот.
2. Допуск муфты — запас, а не цель монтажа. Он покрывает тепловое расширение, просадку фундамента и износ опор. Муфта, смонтированная на пределе допуска, быстро изнашивает втулки и подшипники.
3. Смещение проверяют в рабочем положении. Холодная центровка отличается от центровки прогретого агрегата: двигатель и насос нагреваются по-разному.

---

Как подобрать муфту: момент, диаметр вала, характер нагрузки

Муфту подбирают по расчётному моменту — рабочему моменту на валу, умноженному на коэффициенты режима, — и только потом проверяют, подходит ли диаметр вала. Подбор по одному диаметру вала — частая причина срезанных пальцев и разбитых втулок.

Рабочий момент считают по мощности и частоте вращения:

T = 9550 · P / n, где T — момент, Н·м; P — мощность, кВт; n — частота вращения, об/мин.

Двигатель 15 кВт на 1 500 об/мин даёт 9550 · 15 / 1500 = 95,5 Н·м. Для такого привода подходит МУВП на 125 Н·м, а при ударной нагрузке — на 250 Н·м. Зубчатая муфта здесь избыточна: её младший типоразмер по ГОСТ Р 50895-2025 — 1 000 Н·м.

Коэффициенты режима ГОСТ Р 50895-2025 (приложение А) относятся только к зубчатым муфтам. Универсального коэффициента на все типы нет, а смешивать методики разных каталогов нельзя: в одной методике коэффициент объединяет несколько влияний, в другой они разнесены. Для зубчатой муфты расчётный момент равен рабочему, умноженному на три коэффициента:

Максимальные коэффициенты вместе дают 1,8 · 1,5 · 1,75 ≈ 4,7 — расчётный момент почти впятеро больше рабочего. Для других типов муфт коэффициенты берут из стандарта или каталога на этот тип.

Тип муфты выбирают по задаче привода:

Как подобрать замену по снятой муфте

При ремонте тип муфты уже известен, и замену подбирают по обмеру. Нужно снять шесть размеров: диаметры обоих отверстий, ширину и глубину шпоночного паза, длину ступиц, наружный диаметр, число и диаметр пальцев или болтов, расстояние между торцами валов. Маркировку на полумуфте фотографируют до разборки.

Обозначение по ГОСТ содержит момент и посадку. Например, «Муфта упругая втулочно-пальцевая 250-32-1-40-4 Т2 ГОСТ 21424-93» — это МУВП на 250 Н·м. Первая полумуфта у неё с отверстием 32 мм исполнения 1, вторая — 40 мм исполнения 4. Т2 — климатическое исполнение и категория размещения.

Размеры идентифицируют муфту, но не доказывают, что она выдержит нагрузку. Если на агрегате поменяли двигатель или режим работы, момент пересчитывают заново.

---

Центровка валов по полумуфтам: допуски и проверка

Упругая муфта не отменяет центровку: она переносит нагрузку от несоосности с подшипников на свои втулки, и изнашиваются уже они. Допуск муфты по ГОСТу — предел для работы, а центруют агрегат с запасом в несколько раз.

Допуск центровки ужесточается с ростом частоты вращения. Ориентиры из практики вибродиагностики (А. Бураков, «Допуски на центровку валов») — это не стандарт, а рабочая таблица:

Для агрегата на 1 500 об/мин радиальное смещение при центровке держат в пределах 0,06 мм. Это втрое меньше допуска самой маленькой МУВП по ГОСТу — 0,2 мм. Если в паспорте насоса или двигателя стоят свои допуски, работают по паспорту.

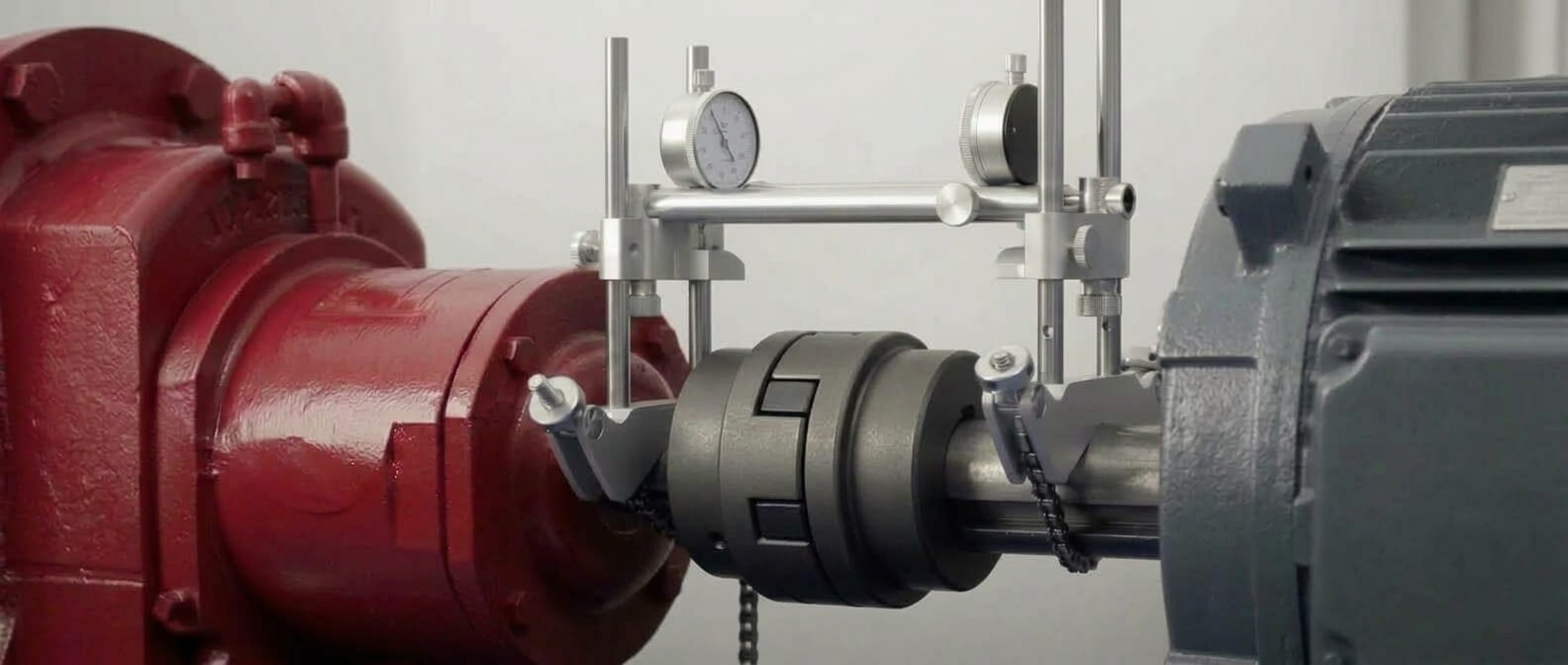

Расцентровку валов насоса и электродвигателя по полумуфтам проверяют индикатором часового типа: вал проворачивают и снимают показания в четырёх положениях через 90°. Лазерная система быстрее и точнее на высоких оборотах. До центровки проверяют «мягкую лапу» — когда одна из лап двигателя не прилегает к раме и при затяжке болта корпус деформируется. Чистовую центровку делают после подключения трубопроводов: трубы тянут насос и сбивают соосность.

Полумуфту сажают на вал с нагревом, а не ударами: удар через вал разрушает подшипники. Снимают съёмником, при тугой посадке — с подогревом ступицы.

---

Почему муфты выходят из строя: признаки и причины

Большая часть отказов муфт начинается не в самой муфте, а в центровке и подборе: несоосность разрушает втулки, звёздочки и зубья раньше, чем перегрузка. Поэтому после отказа муфты сначала ищут причину на агрегате, а потом меняют детали.

Признак отказа подсказывает, что проверять:

Разбитые отверстия под пальцы — самый частый результат экономии на втулках. Когда резина изношена, стальной палец начинает бить в стенку отверстия полумуфты. Отверстие разбивается в овал, и новые втулки в нём уже не держатся. Такую полумуфту меняют или восстанавливают расточкой под ремонтный палец.

Зубчатым муфтам нужна смазка — это единственный тип из распространённых, где она обязательна. По ГОСТ Р 50895-2025 первую замену масла делают через 100–150 часов работы, дальше — через 2 000–2 500 часов. Предельный износ зубьев — 0,4 модуля. Ресурс муфты при соблюдении этих условий — не менее 17 000 часов у 90 % изделий. МУВП, муфты со звёздочкой и с торообразной оболочкой смазки не требуют: масло разрушает резину.

Вопросы и ответы о муфтах для валов

Расшифровка обозначений, замена одной муфты на другую, смазка, расточка полумуфт и новый ГОСТ на зубчатые муфты.

---
